不少初學者會問怎么將彩色的圖紙打印成黑白，這個問題其實屬于CAD入門的問題；今天有人問怎么將CAD圖紙插入的圖片打印成黑白，這個問題我之前還真仔細研究過，今天不妨將這個兩個問題都講一下。

一、彩色的CAD圖形如何打印成黑白

這個問題對于用過一段時間CAD的人來說都不算問題，但偶爾也會遇到問題，比如有的圖紙設置正確了但仍然會打印成彩色。為了讓初學者不再遇到類似問題，這里將重點注意事項講一下。

CAD打印的基本設置

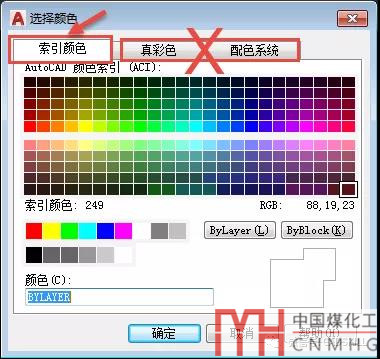

1、CAD彩色的圖形要打印成黑白或灰度效果，推薦使用CAD的索引色，避免使用真彩色，如下圖所示。

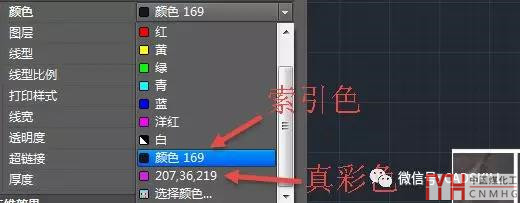

索引色的顏色值顯示的是一個數字（索引編號），真彩色顯示的是RGB的三個色值，如下圖所示。

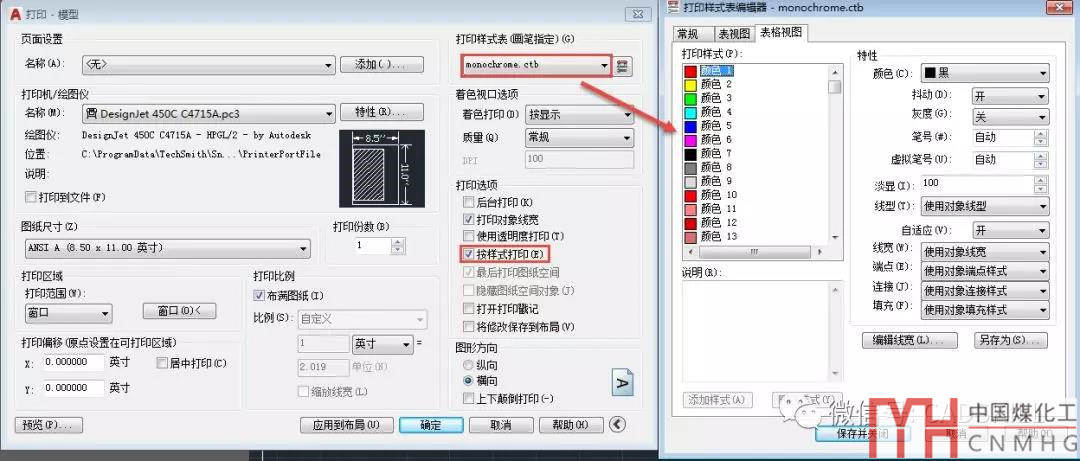

2、打印時使用單色的打印樣式表：MONOCHROME.CTB，按打印樣式設置來打印，如下圖所示。

之所以圖形要用索引色，是因為CAD默認使用的是按顏色相關打印樣式表（*.CTB），也就是按照255種索引色來設置打印輸出的顏色和線寬。如果圖形的顏色是真彩色，是不受CTB打印樣式表控制的，所以仍然會按原色打印。為什么CAD選用黑白樣式表打印出來還是彩色？
CAD因為顏色設置成真彩色導致的顯示和打印問題

二、真彩色圖形是否也可以打印成黑白？

前面只說推薦使用索引色，并沒有說必須使用索引色，也就是說圖形設置成真彩色也是可以打印成黑白的效果的，只是在使用CAD默認的顏色相關打印樣式（*.CTB）不行，要想打印成黑白效果，必須轉換成使用命令打印樣式表(*.STB)。

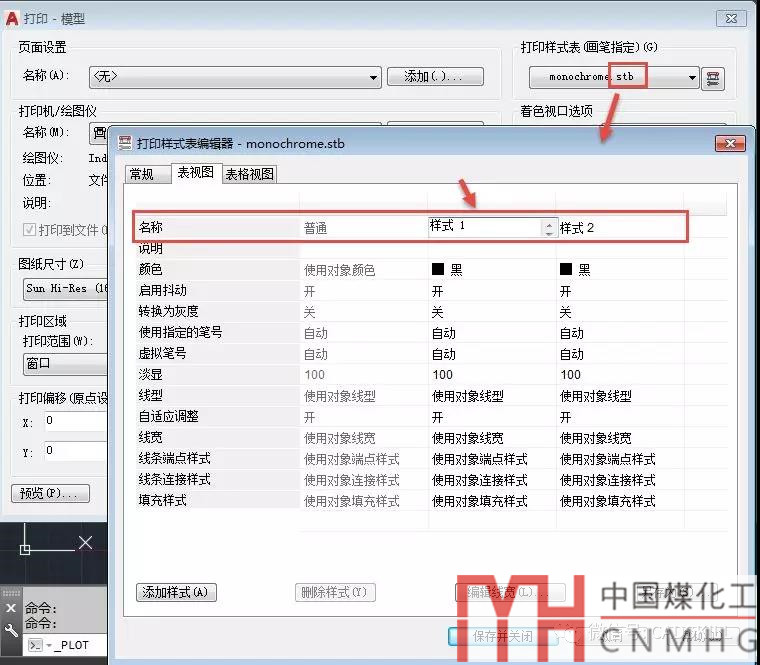

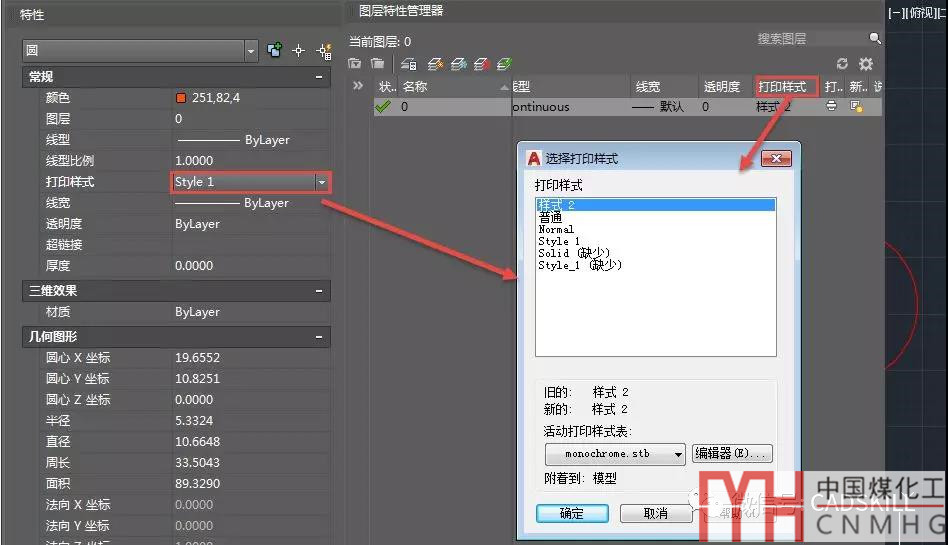

命名打印樣式表中可以設置幾種命名的打印樣式，然后可以圖層和對象可以設置使用其中一種打印樣式，這樣就跟圖形本身的顏色無關了，即使使用真彩色也可以打印成黑白的效果，如下圖所示。

不過要想從CTB轉成用STB比較麻煩，估計大部分都不會，需要先轉換CTB（CONVERTCTB），然后再轉換打印樣式模式 (CONVERTPSTYLES)，非常麻煩。如果感興趣的可以看看之前發的相關文章。CAD 圖層管理器中“打印樣式”干什么用的？
CAD打印樣式表如何設置？CTB和STB有何區別？

三、CAD中插入的彩色圖片如何打印成黑白的效果？

CAD圖片的顏色無法和CAD的索引色對應，如果使用CTB打印樣式表，即使選用monochrome.ctb，這些圖片仍會被打印成彩色。

如果使用命名打印樣式表STB呢？！我試了一下，有的圖片可以，有的圖片不行，什么樣的圖片可以呢？

圖片插入有兩種方式，一種是直接插入圖像文件，一種是將圖片以OLE形式保存到圖紙中，當打印樣式的輸出顏色設置成黑色，雖然兩種圖像打印預覽看起來是都是彩色的，但打印出來效果卻是不同的，如下圖所示。

插入的OLE圖片是受STB打印樣式表控制的，而插入的圖像文件是不受STB打印樣式表控制的。

如果我們習慣用CTB打印樣式表來控制打印效果，切換到STB打印樣式表既不方便，還解決不了所有問題，那有沒有其他方法呢?

方法是有的，這個根據打印驅動不同設置方法也不同？

（1）將打印驅動設置成黑白模式

如果我們用的就是黑白打印機就不會提出這個問題了，光柵圖像打印出來自然就是黑白的。

如果我們用的是彩色打印機或者某種光柵圖像打印驅動，就可以在打印驅動的自定義特性中將輸出顏色設置為黑白。CAD圖紙中如何插入光柵圖像？
怎么能讓圖像保存到CAD圖紙中？

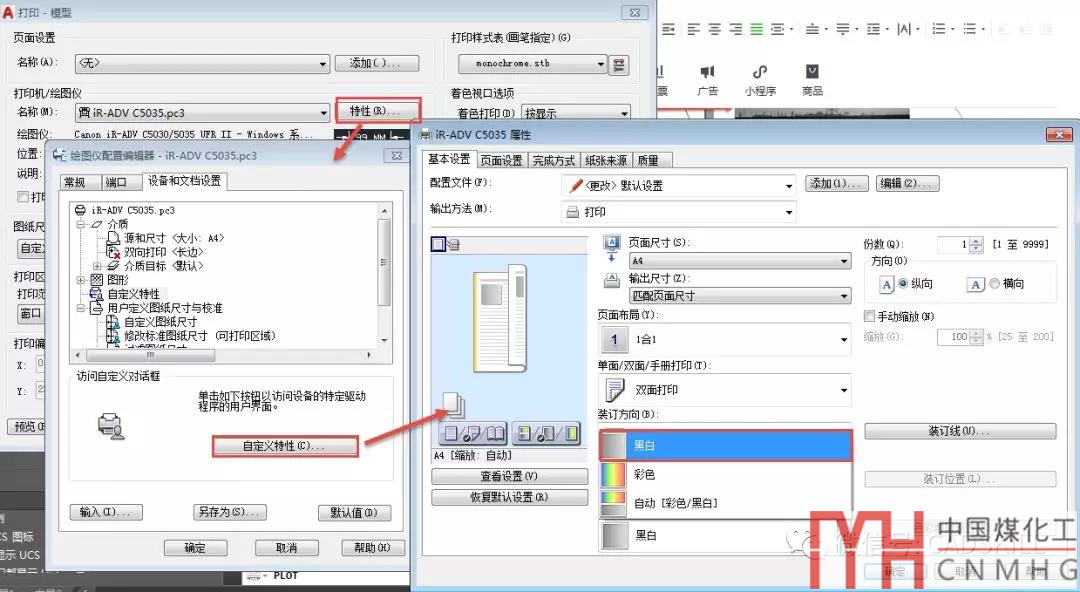

如果我們使用的系統安裝的打印驅動，在自定義特性里可以設置打印機的屬性，通常是可以選擇黑白模式的，如下圖所示。

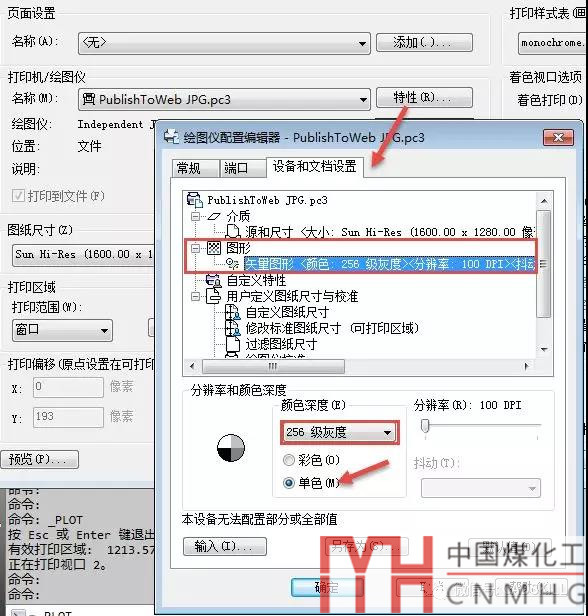

如果使用的是CAD的內置驅動，無論是內置的HP等打印機驅動，還是JPG或PNG等光柵圖像的虛擬打印驅動，都可以在特性對話框里將打印色彩設置為單色，如下圖所示。

打印效果如下圖所示。

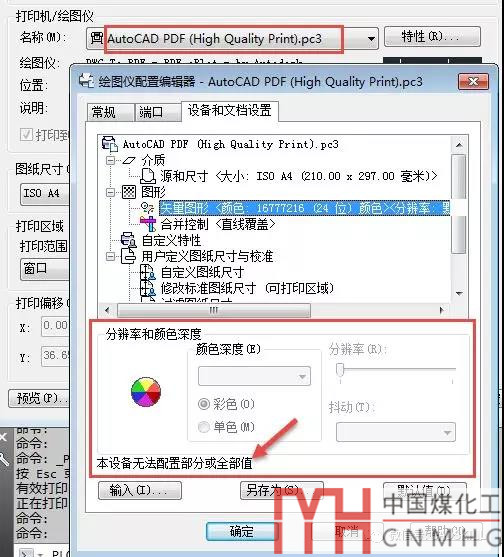

但是！CAD內置的PDF驅動無法設置為單色，所以上面的方法不適用于PDF打印，如下圖所示。

上面這些都是AUTOCAD 2018版的設置，低版本我沒有去看，大家如果有類似需求，可以自己看一下你的CAD有沒有類似的設置。

（2）將圖片處理成黑白再插入

如果CAD圖紙中的圖片只需要打印成黑白的，不如插入之前就在PS或其他工具里直接處理成黑白圖片，這樣不僅簡單，圖片的數據也會小很多，還省掉了調整打印設置的麻煩。

如果要出PDF，圖片又想打印成黑白的，也似乎只有這種方法。

（3）OLE圖片可以單獨設置

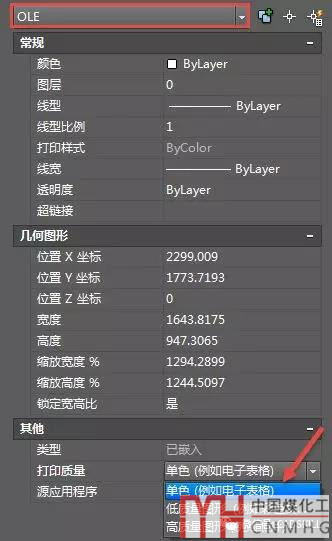

前面說過OLE圖片和插入的圖像文件處理方式是不一樣的，OLE圖片可以用打印樣式控制，不僅如此，如果插入的OLE圖片是一個彩色的EXCEL表格或文檔，希望打印成黑白的效果，可以直接將打印質量設置成“單色”，如下圖所示。

在選項OP對話框的"打印和發布"選項卡中也有OLE打印質量的設置。但這種設置只適用于OLE表格或文檔，不適合OLE的圖像，圖像打印出來質量很差，如下圖所示。

四、用黑白打印機或將打印機設成黑白是否打印出來的是黑白效果？

有人說我的打印機就是黑白的，或者說我的打印機已經設置成黑白模式，是不是不用設置打印樣式表就可以打印出來符合要求的黑白的圖紙呢？

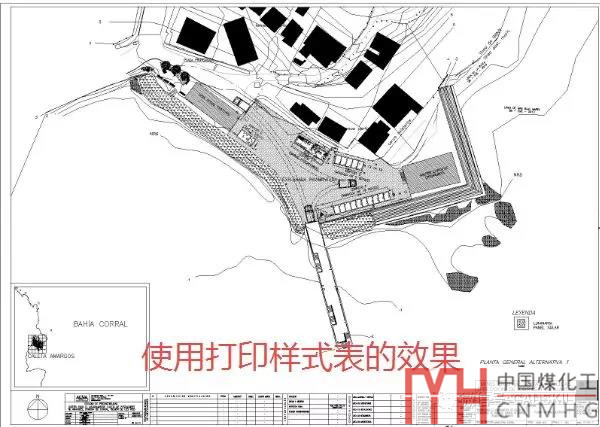

如果對于光柵圖像，這個確實是可以的，但對于CAD圖形，即使是黑白打印機，要打印黑白圖紙，仍要使用打印樣式表，將輸出顏色設置成黑色，下面可以對比一下使用和不使用打印樣式表打印的結果。

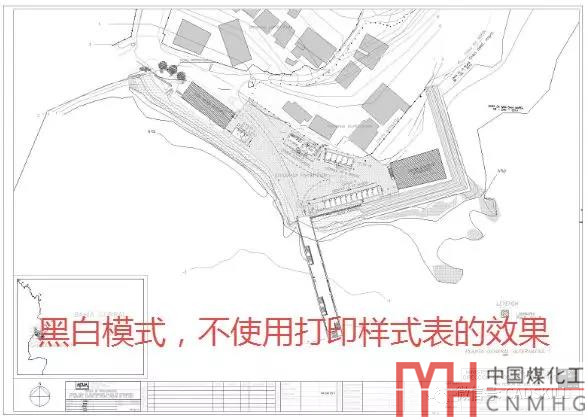

對比可以看出，如果單純由打印機設置來輸出黑白圖紙，彩色會轉換為各種灰色，有些線條和文字顏色會很淺，甚至看不清。

即使是黑白打印機，打印黑白圖紙的時候仍要使用打印樣式表控制打印效果。

上面是我總結的一點心得，并沒有研究其他版本或同類軟件，并不一定適用于AUTOCAD的不同版本或其他同類CAD，僅供大家參考。
