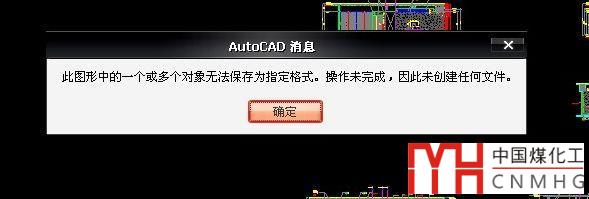

最近老有人問類似的問題，在 AutoCAD 中保存圖形（通常保存到網絡位置）時，顯示以下消息“此圖形中的一個或多個對象無法保存為指定格式，如下圖所示。

我這里確實也重現了這個提示，就是打開服務器或其他電腦的共享目錄中的圖紙，由于目錄只有只讀權限，就會出現這個提示。但有不少網友說是在本機保存也會遇到這個問題，這個原因就不太明確了，一種有一位網友說硬盤滿了，另外一個說目錄下有TMP文件，刪除后就可以保存了，估計兩個人的原因相同，TMP文件就是保存的中間文件。

從CAD保存文件的流程了解恢復文件的方法

但很多網友本地保存，硬盤空間也夠，也出現類似提示，這個原因就不清楚了。在AUTODESK相關的文檔中有這種問題可能的原因和相關解決辦法，在此分享給大家，大家只能按照列出的這些原因去排查了。

此錯誤可能有多種原因：

• 圖形已損壞。

• 用戶配置文件已損壞。

• 可用磁盤空間不足。

• 缺少驅動器（例如，不再連接的 USB 驅動器）。

• AutoCAD 無法識別某些代理對象（由第三方應用程序如天正建筑、浩辰建筑等專業軟件或其他 Autodesk 應用程序創建的對象）。

• 已安裝 DACH Extension (AutoCAD Civil 3D) 且出現“空”曲面和“DTM Dreiecksbeschriftung”功能。

• 文件路徑中存在 % 符號。

• 網絡適配器設置。

• 文件服務器存在問題。

• 使用網絡連接存儲 (NAS) 或存儲區域網絡 (SAN) 設備。

• 使用涉及分布式文件系統 (DFS) 或服務器鏡像功能的網絡服務器。

解決方案：

文件路徑中有百分號
文件路徑帶%號，比如C:圖紙30%這樣的路徑，打開時候可能會出現這種問題。
如果是 AutoCAD 2019，可以安裝最新補?。?019.1.1 Update 專門修復此問題）。當然也可以先將圖紙另存到其他目錄，然后將圖紙關閉，刪除路徑名中的%號后再重新保存到此路徑。

在 AutoCAD 中啟用完全保存，而不是增量保存：
在 AutoCAD 的命令行中，鍵入 ISAVEPERCENT 并將值設置為 0（零）。

清理系統上的 Temp 文件夾：
清空 Temp 文件夾（可以直接使用工具清理臨時文件夾，也可以手動進入當前用戶的臨時文件夾（%temp%），將相關文件都刪除。

圖形已損壞/可用磁盤空間不足：

• 先檢查一下是否有足夠的磁盤空間，如果確實磁盤空間不足，可以刪除多余文件或另存到其他目錄。

• 如果磁盤空間沒有問題，可以使用 AUDIT 命令修復圖形。修復后，應當可以保存。

• 如果修復仍無法保存，可以使用 SAVEAS 或 WBLOCK 創建新文件。

• 如果在未修改圖形的情況下保存時圖形立即顯示錯誤，可以嘗試將圖紙作為圖塊插入【Insert(I)】新建的圖紙中，如果能插入，可以炸開并清理圖塊。

AutoCAD 用戶配置已損壞：
重置 AutoCAD。

每日一貼——CAD如何恢復默認的設置？

Windows 用戶配置已損壞：
以其他用戶身份登錄并重試。如果此方法可行，則管理員需要重置 Windows 用戶配置。

文件服務器問題：
如果將文件保存到文件管理軟件中時出現此錯誤，請將 AutoCAD 和文件管理軟件設置為以管理員身份運行，并在 Windows 中禁用“用戶帳戶控制”。

代理對象：
通過將以下變量設置為 1，啟用對代理對象的識別：

• PROXYGRAPHICS：在圖形中保存（初始值為 1）

• PROXYNOTICE：在注冊表中保存（初始值為 1）

• PROXYSHOW：在注冊表中保存（初始值為 1）

使用命令 -EXPORTTOAUTOCAD 創建新文件，其中將僅包含 AutoCAD 原生對象。使用新文件繼續執行操作。

刪除 German DACH Extension：
這個是跟Civil 3D 2016相關的錯誤，可以參看Civil 3D相關幫助中關于錯誤：“DGM-Beschriftung Wird neu erstellt”的說明。

Windows Search 服務：
檢查包含圖形的文件夾，查看它們能否由 Windows Search 服務索引（單擊鼠標右鍵 >“屬性”>“高級”）。確保 Windows 未索引這些文件夾。有時，索引會導致 AutoCAD 圖形重復出現此錯誤。


總結

沒有想到這個問題可能的原因有那么多種，總結一下通?？赡艹霈F(xiàn)的問題：

1、保存的目標目錄名、權限或剩余空間有問題，在WINDOWS資源管理器中檢查文件保存的磁盤、目錄。

2、圖紙本身有錯誤，嘗試修復文件或?qū)⑽募泶婊騑寫塊保存。

3、有代理對象，設置相關變量，改變代理對象的處理方式。

4、如果所有圖紙都有問題，那就是CAD和操作系統環境有問題，清理臨時文件夾、恢復CAD初始設置，修復系統和CAD，實在不行就只能重裝CAD甚至操作系統了。

5、網絡權限或其他設置有問題。
