教程 | Origin從DSC計算焓和比熱容

時間：2020-08-31 來源：編輯之譚瀏覽：

如何使用Origin軟件從DSC數據計算焓和比熱容?

感謝NanoWorld的視頻教程。作者的Facebook網址：https://www.facebook.com/fascinatingNanoworld

后臺回復“Origin”，掃碼加群，你問我出教程

這是利用熱力學分析納米結構金屬氧化物的方法。怎樣利用OriginLab分析差示掃描量熱法（differential scanning calorimetry,DSC）測試的數據？

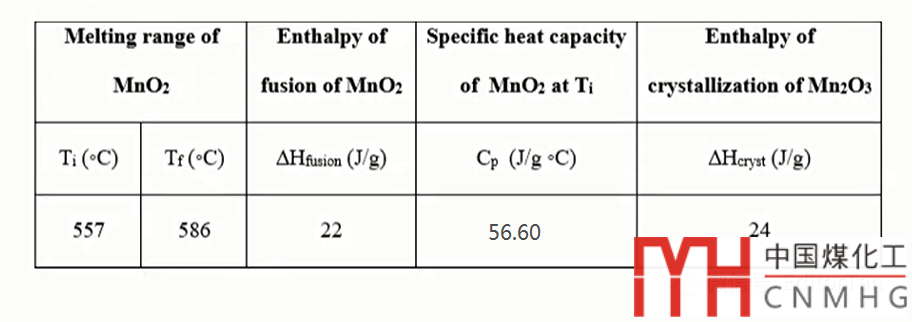

我們可以計算熔化焓()、結晶焓()。此外，我們還可以確定熱力學事件的插入和偏移溫度、如何計算在一定溫度下的比熱容。例如：

后臺回復“視頻號”，掃碼看視頻，教程更精彩

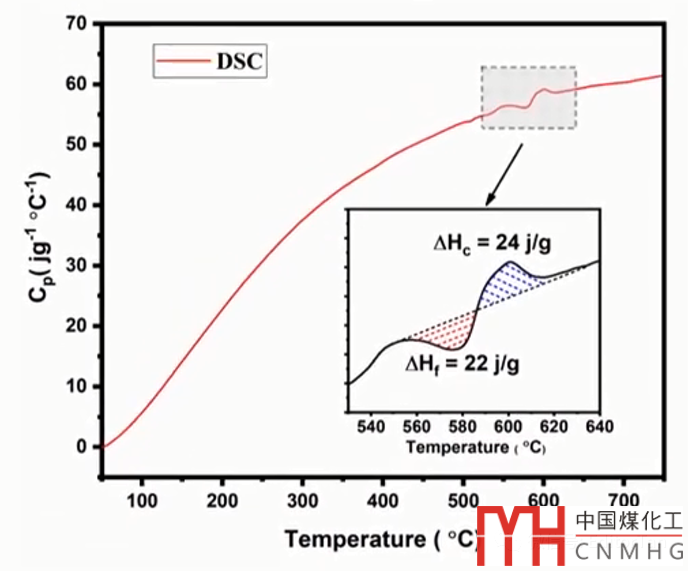

最終我們的DSC圖如下圖所示：

讀完本教程，可以掌握以下內容：

1.DSC數據特征

2.DSC曲線與TGA的對應關系

3.熔融焓和晶化焓的DSC峰型

4.熔融焓和晶化焓的公式

5.熔融焓和晶化焓的數據處理

6.利用積分面積求焓變

6.1 繪制熱流率-時間曲線

6.2設置基線

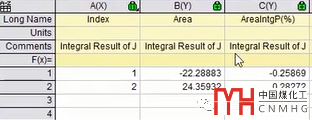

6.3手動尋峰并計算焓變

7. 計算比熱容

7.1 比熱容的公式

7.2 數據表的準備

7.3初始熔化溫度(

)、最終熔化溫度(

)

7.4比熱容的計算

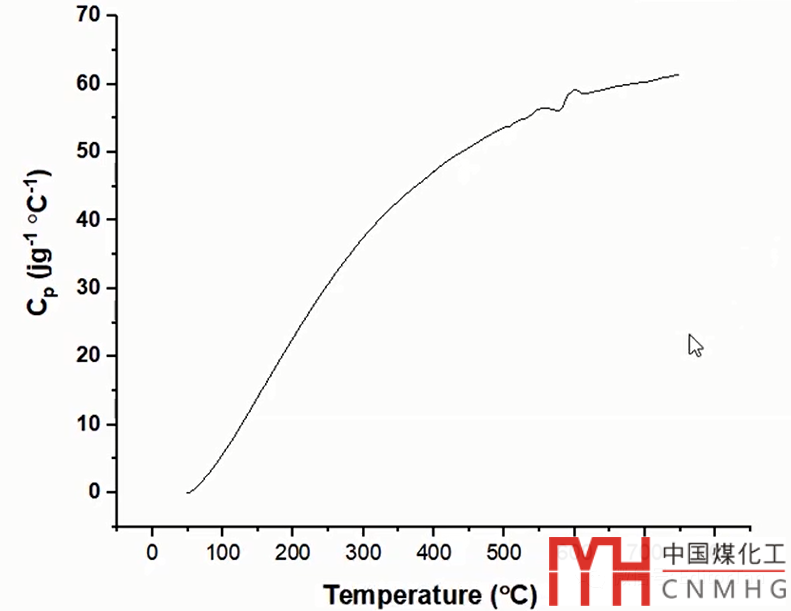

7.5 比熱容曲線的繪制

1.DSC數據特征

通過DSC測試，往往可以得到下表的數據：

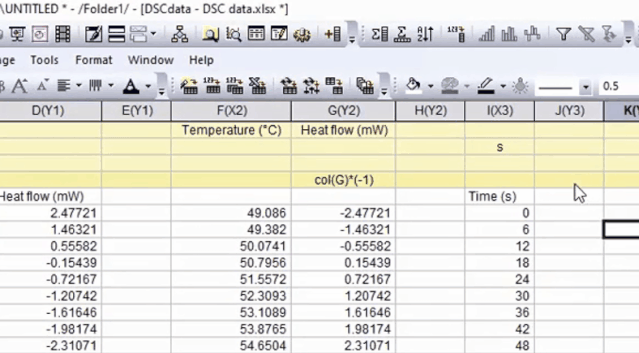

我們將溫度T（B列）和熱流率（E列）單獨拷貝出來，繪圖。

本文的DSC數據中熱流率為負數，這通常發生在樣品的熱流量低于DSC儀器的參考值引起的。我們可以對負數分析，也可以將其乘以-1轉正后分析。

2.DSC曲線與TGA的對應關系

繪制熱流率與溫度的關系圖：

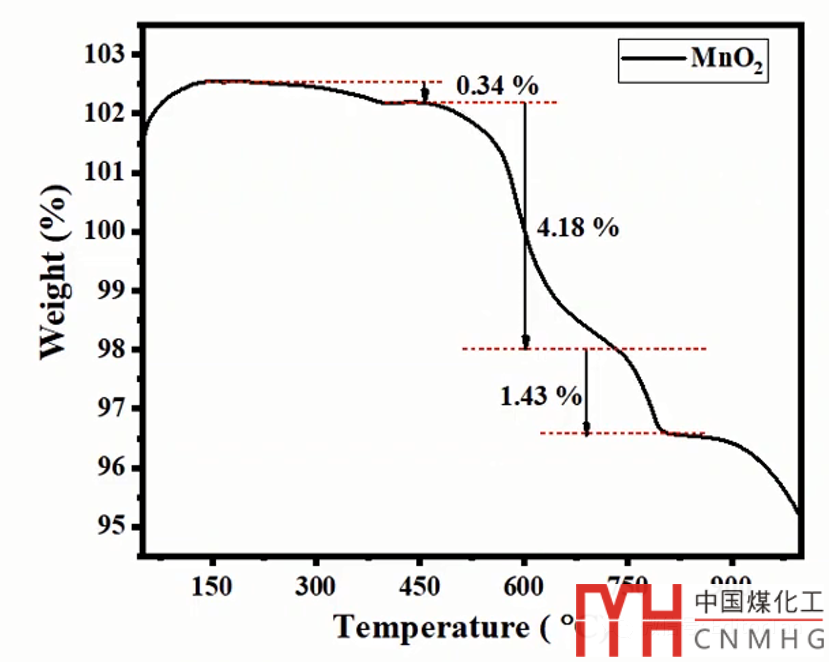

我們對比一下該材料的TGA曲線，在550~650 ℃范圍存在一個熱力學過程。

而在微分TGA曲線中，我們認為550~650℃范圍是到的相變過程。

3.熔融焓和晶化焓的DSC峰型

在DSC曲線中，我們可以看到該過程的細節，例如到的相變過程包括2步，下圖中出現的一正向一反向的放熱和吸熱峰分別對應于晶化和熔融過程。

吸熱谷是MnO2的熔化過程、放熱峰是Mn2O3的晶化過程，我們可以從這些熱動力學事件中計算熔融焓和結晶焓。

4.熔融焓和晶化焓的公式

首先，焓變可以按以下公式計算。我們用熱流率除以質量并將其作為軸。

其中分子是熱流（mW）分母是質量即上式的單位可換算為：

即

$單位$

其次，我們將時間安排為軸(Time/s)

$單位$

5.熔融焓和晶化焓的數據處理

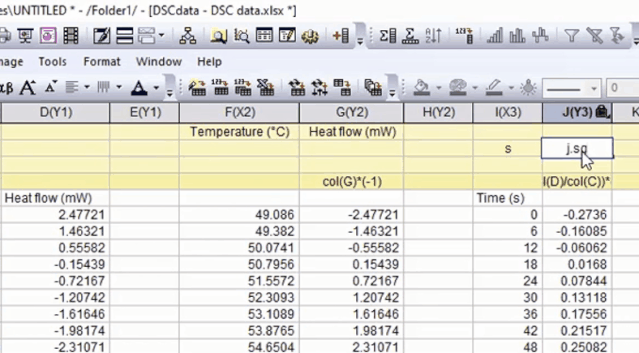

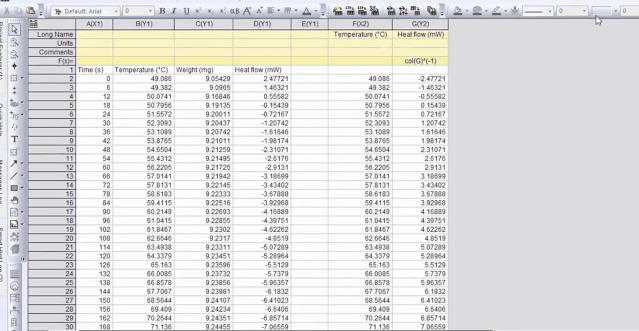

下面準備XY這里兩列數據，復制time的數據，設置為X列：

然后，用熱流率除以質量，在f(x)單元格中輸入

col(d)/col(c)*(-1)

注意：還需要乘以-1將原始數據取正，將結果作為Y列數據。

6.利用積分面積求焓變

6.1 繪制熱流率-時間曲線

選中剛才的兩列數據，繪制線圖。

最后，利用Origin計算兩個峰面積。

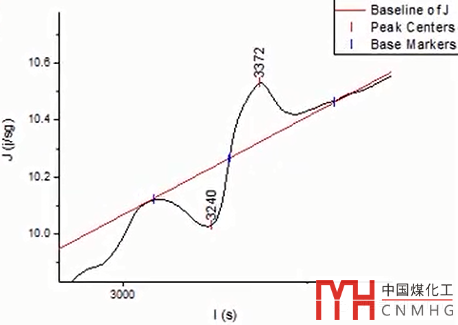

6.2設置基線

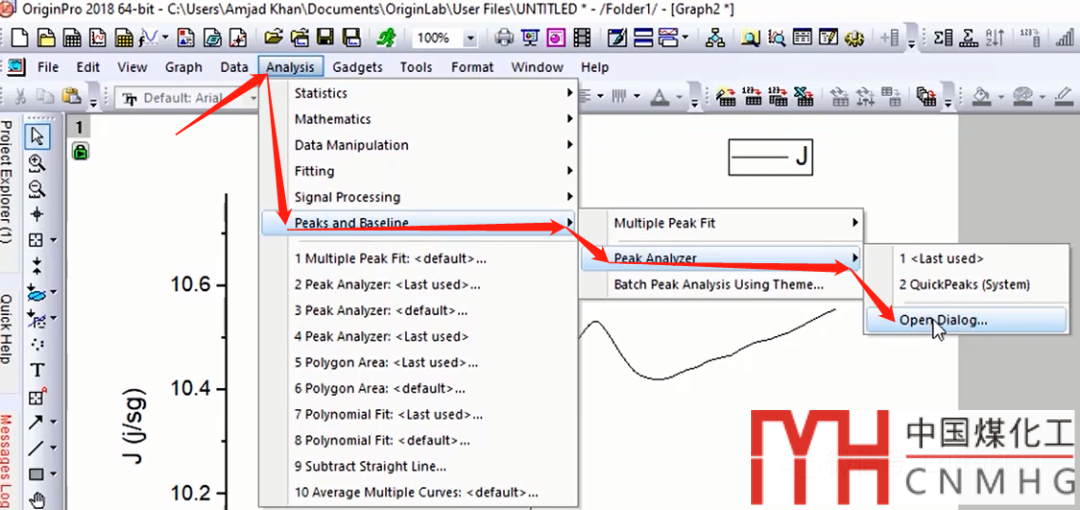

步驟：分析→峰和基線→峰分析→打開對話框

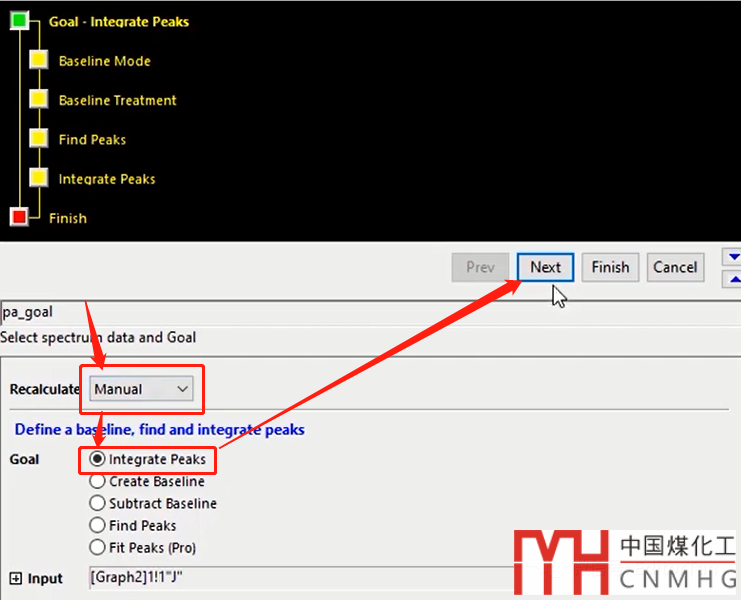

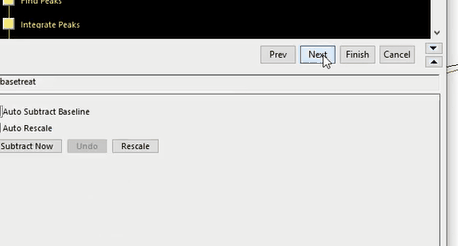

然后，在彈窗的recalculate中選擇Manual（手動），Goal（目的）選中Integrate Peaks(積分峰)，再點擊Next.

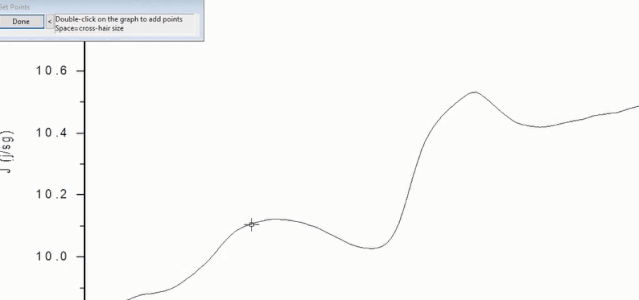

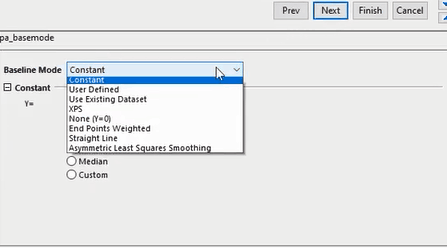

其次，將Baseline Mode（基線模式）改為User Defined（自定義）,再將Enable Auto Find的勾選框去除，Clear all清除所有現存的基線設置，最后點擊Add(添加）來手工設置，于是會返回繪圖區，等待手動標記基線。
