現場項目需要跟另一個Profinet網絡進行通信，雙方約定好使用PN/PN耦合器進行一些數據傳輸。

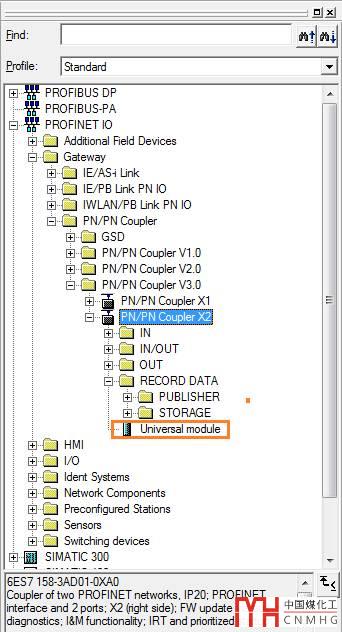

調試當天，來了個挺帥的小伙子，我們定義好了通信的格式，就各自忙去了。過了一會兒，帥哥跑來告訴我，他無法組態PN/PN耦合器的Universal Module。我用疑惑的眼光看了他一眼，心想：不可能吧，我們經常這么用啊。于是我把程序打開給他看下，我用的是Step7 V5.5，就是下面這張圖：

帥哥說："我在博途里找不到這個模塊啊"。他用的是博途V13版本，我打開一看，硬件組態里確實沒有Universal module；

難道西門子在博途中取消了"Universal module"？組態不同可是不能交換數據哦，好吧，我們不用它了。重新約定使用的輸入輸出點，分配地址，編譯下載硬件組態，編寫程序，搞定。

下午，當我在忙著考慮別的通信的時候，帥哥又出現了。"你程序?qū)懥藛幔?quot;他問。"寫了啊，我都下載到CPU里了"我說。"可我為什么看不到你的心跳信號呢？"(作者注：心跳信號是通信雙方為了判斷通信是否正常而以一恒定頻率發送給對方的信號)

難道程序有問題？于是我在線監控一下。"我這邊有心跳輸出啊，為什么你收不到呢？"難道線有問題？讓我想一下。(調試現場遇到不正常的情況的時候，往往會有比較多的可能，我習慣于先坐下來想一想，理一理思路，而不是急于動手)

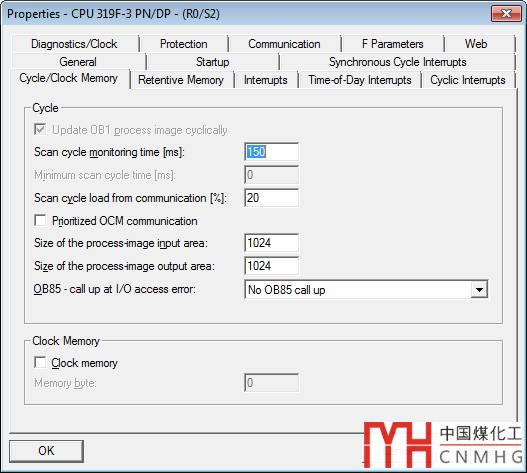

我這邊輸出點用的數值比較大，Q4001.0，程序運算完成后，需要刷新到過程輸出映像區。這里好像有一個問題，過程輸出映像區多大呢？看下硬件組態：

CPU319默認的輸入輸出映像區的大小都是1024，而程序里用的是Q4001.0，這個顯然是不夠啊。CPU319支持的最大映像區的大小為8019，修改下映像區的大??；

修改后重新下載，心跳信號正常輸出，可以和小伙伴愉快的交換數據啦。

本篇調試故事會小總結：

1）博途(TIA Portal)的PN/PN耦合器硬件組態里沒有Universal module塊，約定通信方式時盡量不要使用它；

2）當使用比較大的的IO地址時，需要檢查CPU硬件組態中配置的輸入/輸出映像區的大小，不然可能會出現程序的結果無法刷新到輸入/輸出映像區的情況。

今天的小故事就先分享到這里啦。
