工業通信中有各種各樣的協議，比如，當我們?yōu)槲鏖T子CP模塊新建傳輸協議的時候，很多種類可以選擇，如下圖：

這些通信協議，究竟有哪些不同？我們應該如何根據實際情況進行選擇？今天，我們就來聊聊西門子工業通信中常見的ISO傳輸（ISO transport）協議、ISO-ON-TCP協議和TCP協議。

ISO傳輸（ISO transport）協議是西門子早期的以太網協議，基于ISO 8073 TP0（Transport Protocol Class0），位于ISO-OSI參考模型的第四層，屬于傳輸層的協議。ISO傳輸協議是基于消息的數據傳輸，允許動態修改數據長度；傳輸速度快，適合中等或較大量的數據；站點之間的ISO傳輸不使用IP地址，而是基于MAC地址，因此數據包不能通過路由器進行傳遞（不支持路由）；另外ISO傳輸協議是西門子內部的以太網協議，僅適用于SIMATIC系統。兩個SIMATIC站點之間的數據發送和接收使用Send/Recive，服務器的讀寫使用Fetch/Write服務。

ISO傳輸（ISO Transport）協議最大的優勢是通過數據包來發送/接收數據，但由于它不支持路由功能，隨著網絡節點的增加，ISO傳輸協議的劣勢逐漸顯現。

為了應對日益增加的網絡節點，西門子在ISO傳輸協議的基礎上增加了TCP/IP協議的功能，新的協議對擴展的RFC1006 “ISO on top of TCP”進行了注釋（RFC為Request For Comments的縮寫），因此被稱為 “ISO-ON-TCP”協議。

ISO-ON-TCP在TCP/IP 協議中定義了ISO 傳輸?shù)膶傩?，位于ISO-OSI 參考模型的第四層，默認的數據傳輸端口為102。如下圖：

與ISO傳輸協議相同，ISO-ON-TCP協議的兩個SIMATIC站點之間的數據發送和接收也使用Send/Recive，服務器的讀寫使用Fetch/Write。

在ISO傳輸協議和ISO-ON-TCP協議的使用過程中，還涉及到TSAP的設置。

TSAP是英文“Transport Service Access Point”的縮寫，中文翻譯為“傳輸服務訪問點”。在一個傳輸?shù)逆溄又?，可能存在多個進程。為了區分不同進程的數據傳輸，需要提供一個進程獨用的訪問點，這個訪問點，被稱為TSAP。在兩個站點的同一個傳輸鏈接中，如果只存在一個傳輸進程，則本地和遠程的TSAP可以相同；如果存在多個傳輸進程，則TSAP必須唯一；TSAP相當于TCP或UDP協議中的端口。

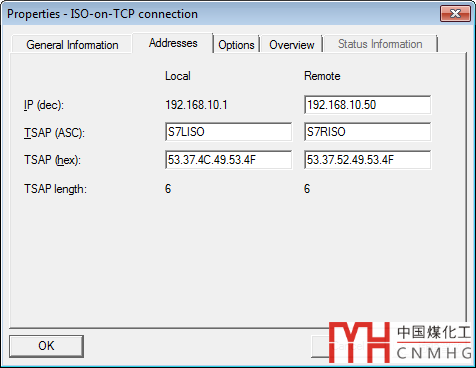

S7-300/400支持的TSAP長度為1~16位，用戶使用的TSAP長度應在3位以上，2位以內的留作系統內部使用。TSAP可以是ASCII碼或者十六進制的形式，如下圖是ISO-ON-TCP的TSAP設置：

ISO-ON-TCP協議的優勢是能傳輸大量的數據并且支持路由功能，但是它僅適用于SIMATIC系統，只能在西門子內部使用，在一定程度上限值了其應用。西門子認識到這一問題，最終提供了對TCP/IP協議的全面支持。

TCP/IP是全球范圍內廣泛使用的以太網協議，TCP全稱“Transmission Control Protocol（傳輸控制協議）”，屬于ISO-OSI參考模型的第四層（UDP也位于該層）；IP協議位于第三層；

TCP/IP提供站點之間的可靠傳輸，具有回傳機制，支持路由功能，可用于西門子SIMATIC系統內部及SIMATIC與PC或其它支持TCP/IP的系統通信。兩個站點之間的數據發送和接收也使用Send/Recive，服務器的讀寫使用Fetch/Write。

TCP/IP的通信需要設置本地和遠程IP地址，以及與進程相關的端口號（port number），端口號的范圍從1025~65535。如下圖：

好了，關于ISO傳輸、ISO-ON-TCP和TCP協議就先聊到這里。
