在PLC的程序設計中，有時候會有這種需求：希望某段邏輯一直為真（1）或一直為假（0）；希望某段程序僅在PLC啟動后執行一次；希望有一個頻率固定的時鐘脈沖來進行通信或控制報警燈。所有這些需求，都可以手動編程來實現。但我今天想給大家介紹的一個小技巧，不需要任何編程，利用S7-1200/1500 CPU本身提供的系統字節位（System Byte Bits）與時鐘字節位（Clock Byte Bits）來實現上述功能。

所謂“系統字節位”，是指系統字節（byte）中的位。

這里的“系統字節”，是在CPU的硬件配置中指定的一個M存儲區的字節。當將硬件配置下載到CPU之后，操作系統會對該字節的某些位進行寫操作，以實現特定的功能（比如：某個位常為1，某個位常為0）。

時鐘字節與系統字節類似，也是在硬件配置中指定的M存儲區的字節，它的位可以周期性的變化。

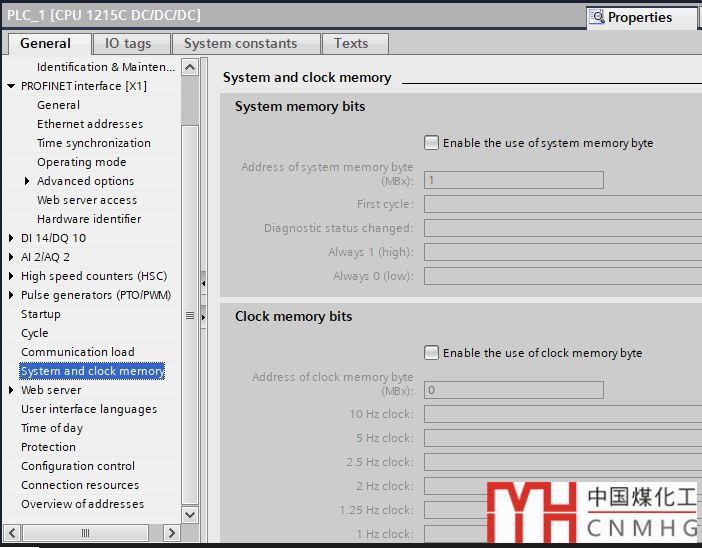

我們以CPU1215C為例，打開其硬件組態，在屬性頁面中，找到“系統與時鐘存儲區（System and clock memory）”，如下圖：

可以看到，默認情況下，系統字節位與時鐘字節位都沒有啟用。

通過勾選“使用系統存儲區字節（Enable the use of system memory byte）”就可以啟用系統字節位。系統默認使用位存儲區（M）的第一個字節（Byte1）作為系統字節。

系統字節的值是可以修改的，其范圍在0~8191之間。

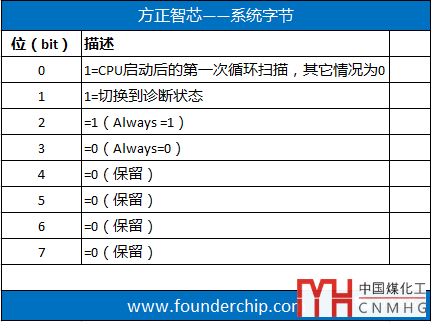

無論使用哪個字節作為系統字節，其0~7位都遵循如下規則：

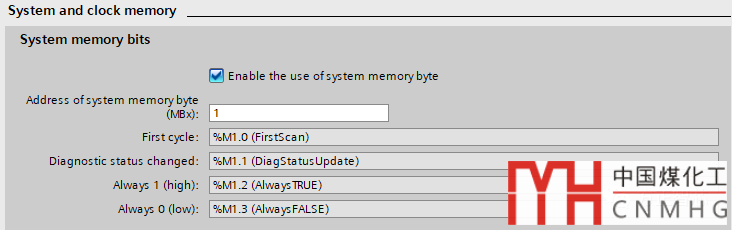

使用默認的MB1作為系統字節的硬件配置如下圖：

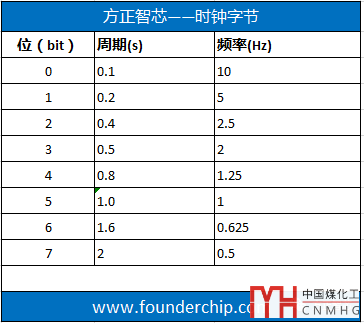

時鐘字節（Clock byte）第0~7位的定義見下表：

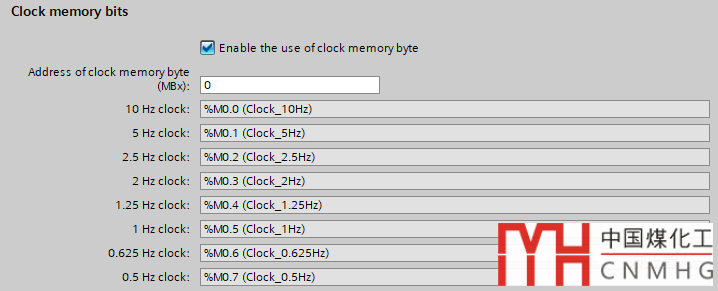

使用默認MB0作為時鐘字節的硬件配置如下圖：

注：S7-300/400中也支持時鐘字節，但是不支持系統字節。

硬件配置好之后，將其編譯下載到CPU中，便可以在程序中使用了。是不是很方便呢？

好了，關于S7-1200/1500的系統字節位與時鐘字節位就先介紹到這里。
