在制造成本的統計中，電能的消耗往往是生產者比較重視的環節?，F(xiàn)在很多生產企業在選購設備時，通常要求設備要集成電能測量裝置(Power Measuring Device)以便統計在生產過程中的電能消耗。今天這篇文章，我們要和大家分享如何使用西門子的電能測量裝置PAC4200來測量設備的能耗。

PAC4200是西門子SENTRON家族的成員（該家族還有PAC3200、PAC5200等），它的外觀如下圖：

裝置的正前方有四個按鍵（F1-F4），F(xiàn)4是主菜單鍵，F(xiàn)3是下移鍵，F(xiàn)2是上移鍵，F(xiàn)1是退出鍵。PAC4200可以用來測量相電壓，線電壓，有功功率等（更多功能介紹請登錄官網www.founderchip.com，在本文末提供PAC4200的操作手冊下載）。

PAC4200的背面如下圖所示：

端子編號定義如下：

1）IL1 k：L1相的電流輸入（第一個字母“I”表示電流，k表示輸入）

2）IL1 I ：L1相的電流輸出；

3）IL2 k：L2相的電流輸入；

4）IL2 I ：L2相的電流輸出；

5）IL3 k：L3相的電流輸入；

6）IL3 I ：L3相的電流輸出；（上述電流均來自電流互感器）

7）V1：L1相的電壓輸入；

8）V2：L2相的電壓輸入；

9）V3：L3相的電壓輸入；

10）VN：電壓中性點（零線）；

11）和12）兩個端子是PAC4200的工作電源，該裝置能承受500V的電壓（寬電壓型能承受600V），可以把相線L1接到11號端子，把零線N接到12號端子；也可以接直流電，11接正極，12接負極；

13）參考電勢，接地；

14）數字量輸入公共端；

15）數字量輸入通道1；

16）數字量輸入通道0；

17）數字量輸出公共端；

18）數字量輸出通道1；

19）數字量輸出通道0；

知道了端子的定義后，我們來談談如何接線；PAC4200支持種5接線方式：

1）3P4W：三相四線制（非平衡負載）；

2）3P3W：三相三線制（非平衡負載）；

3）3P4WB：三相四線制（平衡負載）；

4）3P3WB：三相三線制（平衡負載）；

5）1P2W：單相兩線制；

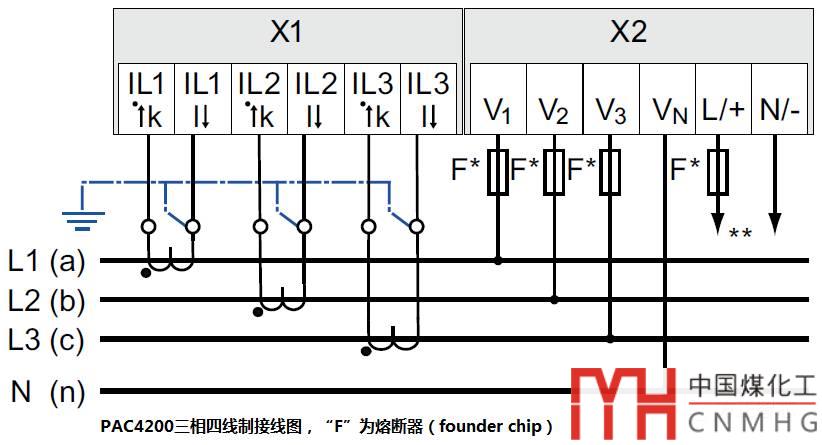

這里我們以"3P4W非平衡負載"為例來講解PAC4200的接線（現場設備中的電機、變壓器等都屬于非平衡負載），如下圖：

上圖中，連接X1端子的是三個電流互感器的二次側（一次側連接測量相線L）。二次側的感應電流從"k"端(例如： IL1 k)流入，"I"端(例如：IL1 I)流出，"I"端要可靠接地。注意：電流互感器的二次側不能開路運行。再說一遍：電流互感器的二次側不能開路運行。為什么呢？因為電流互感器是根據電磁感應原理工作的，當一次側有電流通過而二次側處于開路狀態時，二次側的電流為零，磁通勢將消失。一次側的電流將全部成為勵磁電流，從而使磁芯過飽和，鐵耗急劇增大，引起互感器發熱損壞。另外由于二次側匝數較多，會感應出高電壓，危及人員安全。所以，電流互感器的二次側應避免開路運行并可靠接地。

X2端子的V1/V2/V3分別連接到三相電L1/L2/L3，Vn連接到N線（零線）上；L/+接相線，N/-接零線；

接線完成后，接通電源，你會發現PAC4200已經開始顯示數值了。但我們還需要對它進行一些參數的設置，以保證其測量的準確性；

首先按下按鈕F4進入主菜單，按下按鈕F3（或F2）找到“設置”菜單，按F4進入：

在“設置”菜單中找到“基本參數”，按F4進入；

在“基本參數”中找到“電壓輸入”按F4進入：

在“電壓輸入”的接線方式中選擇“3P4W”，不勾選電壓互感器，電壓輸入選擇400V，然后按F4“確定”，這樣設置就保持了；

然后按F1退到上一級菜單，找到“電流輸入”，按F4進入：

根據你選用的電流互感器，修改“一次側電流”和“二次側電流”的值，并保存；

這時，PAC4200已經可以正常工作啦，你可以到主菜單里去看看相電壓，線電壓，有功功率，視在功率等你感興趣的測量值。PAC4200其實還有很多高級的功能，比如支持RS485通信和Modbus TCP通信，我們在以后的文章中再介紹吧。
