在學術報告、畢業答辯等場合，在PPT里以動圖的形式展示你的實驗結果，效果絕對比普通的圖片好很多。

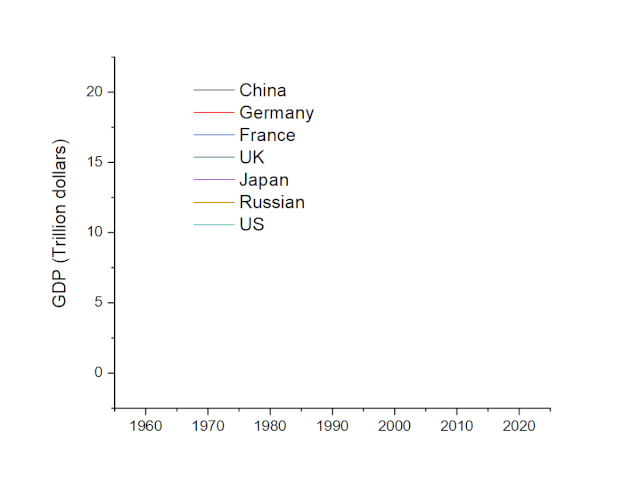

給大家介紹一個OriginPro插件（App），Graph Anim，可以繪制動圖。比如幾個國家的GDP的增長情況：

概述

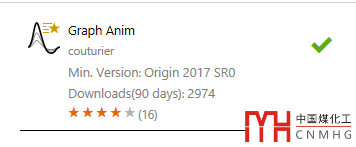

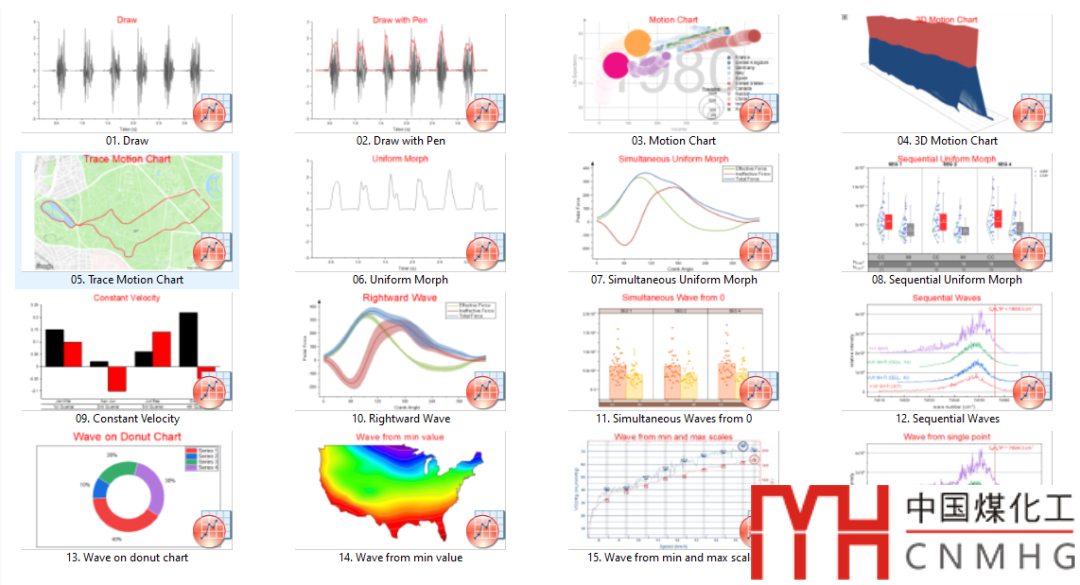

Graph Anim插件是由Antoine Couturier開發的，最低版本要求是OriginPro 2017，可以讓任何類型的圖形動起來，并保存為gif或者mp4。

安裝方法

• 插件下載鏈接：

  鏈接：

  https://pan.baidu.com/s/1xj2bcnB5QFzzJO2Zik5lAQ 提取碼：

  84fq。

• 在App center里搜索，然后安裝。

  【點我打開鏈接，查看安裝教程】

• 在OriginLab官網上下載Graph Anim.opx文件，然后拖拽到OriginPro軟件窗口中，完成安裝。

  【點我打開鏈接，查看安裝教程】

使用方法

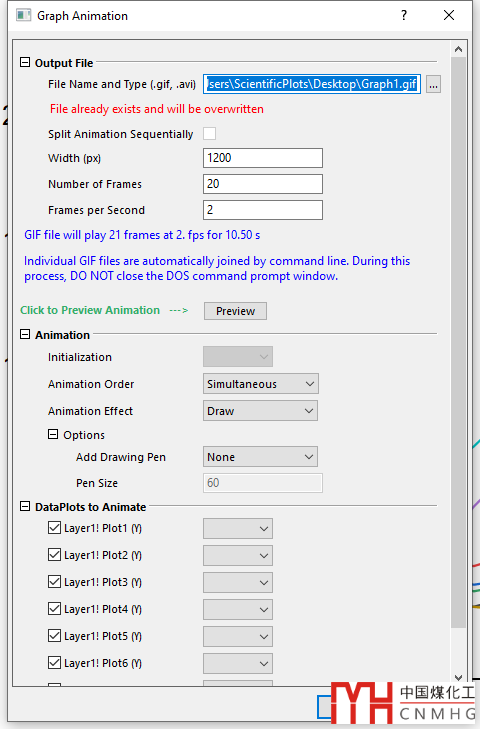

繪制好圖形，打開Graph Anim插件，設置相應的Output File、Animation、Dataplots to Animate等選項，點擊Preview預覽結果，點擊OK自動導出為動圖或者視頻。

參數設置

• Output File：設置文件名、動畫的幀數等信息。

  • 設置導出的文件名及文件格式，可以選gif或者mp4。

  • Number of Frames：

    幀數，按需設置，數值越大，時間越長。

  • Frames per Second：

    每秒幀數，按需設置，數值越大，速度越快。

  • Preview：

    點擊該按鈕可以預覽效果。

• Animation：用于設置動畫的樣式。

  • Draw：逐漸顯示，就像使用畫筆繪制一樣?？蛇x項包括

  • Motion Chart：逐行顯示，可以設置一起顯示的行數。

  • Morph：一起出現，有5種Morph Style。

  • Direction：從哪兒開始出現，有Rightward, Leftward和From Center Outwards三種選項。

  • Add Drawing Pen：選擇畫筆的類型。



  • Pen Size：畫筆的大小。

  • Initialization：最初圖形是如何出現的，一起出現（Simultaneous），還是依次出現（Sequential）。

  • Animation Order：選擇曲線一起動（Simultaneous），還是依次動（Sequential）。

  • Effect：曲線如何出現。

• Dataplots to Animate：選擇哪些曲線要動起來，同時在選擇Morph時，可以設置基線，選擇從哪兒開始出現。

更多示例文件，下載鏈接：https://pan.baidu.com/s/1ESlprTJWBLApi7AZq5wCBQ，提取碼：sdxo。
