Origin(Pro)：矢量圖（Vector Graph）
時間：2020-08-07
來源：數據繪圖
瀏覽：

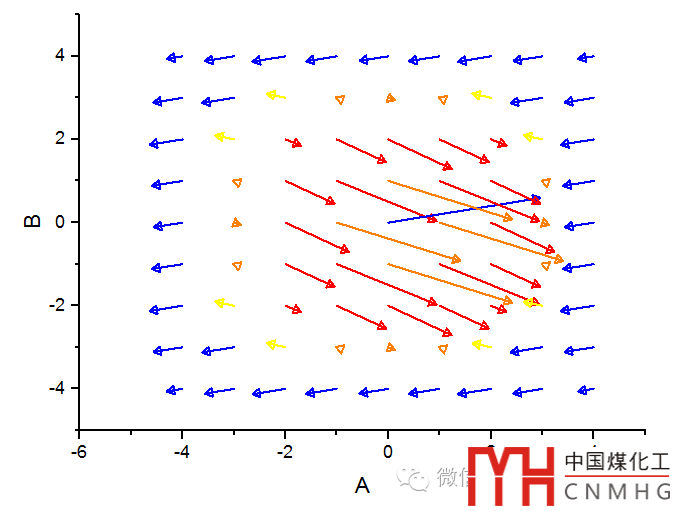

矢量圖（Vector Graph）用于表示風、水、電場、磁場等多維信息，包括起始位置、方向（Direction）、量綱（Magnitude）等信息。

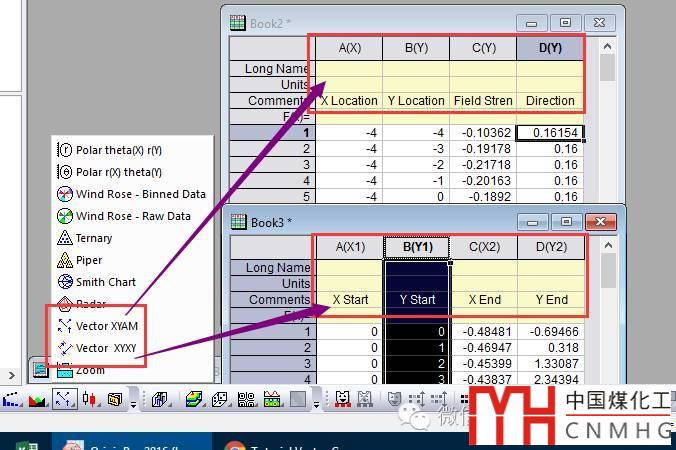

Origin(Pro)提供了兩種矢量圖（Vector Graph）的繪圖模板。
數據格式為XYYY，分別表示矢量圖的位置XY，方向（Angle）和量綱（Magnitude）。
-

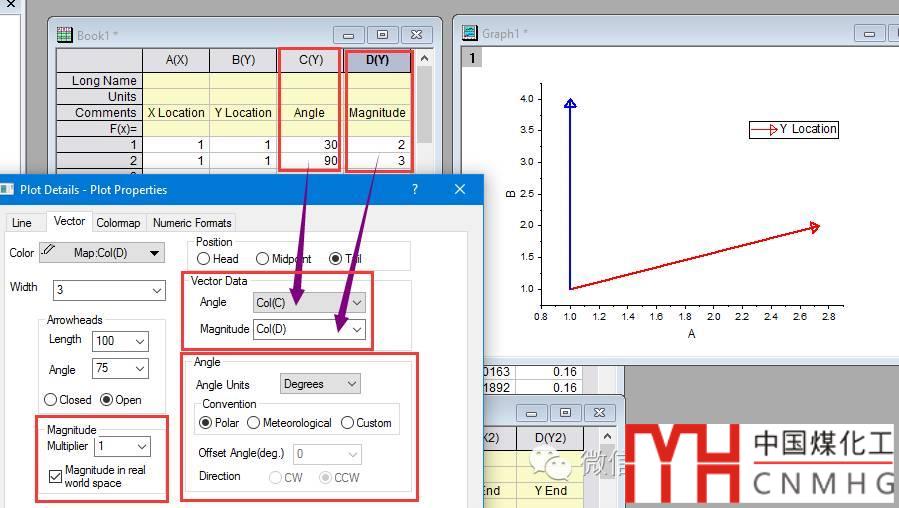

Vector Data：設置角度（Angle）和量綱（Magnitude）所在的列
-
設置Multiplier：根據需要設置，勾選Magnitude in real world space便于調整
-
Angle
-
單位：與級坐標圖類似，有Degree，Radian和Gradian等選項
-
Convection：極坐標或者氣象學坐標，也可以自定義
-
-

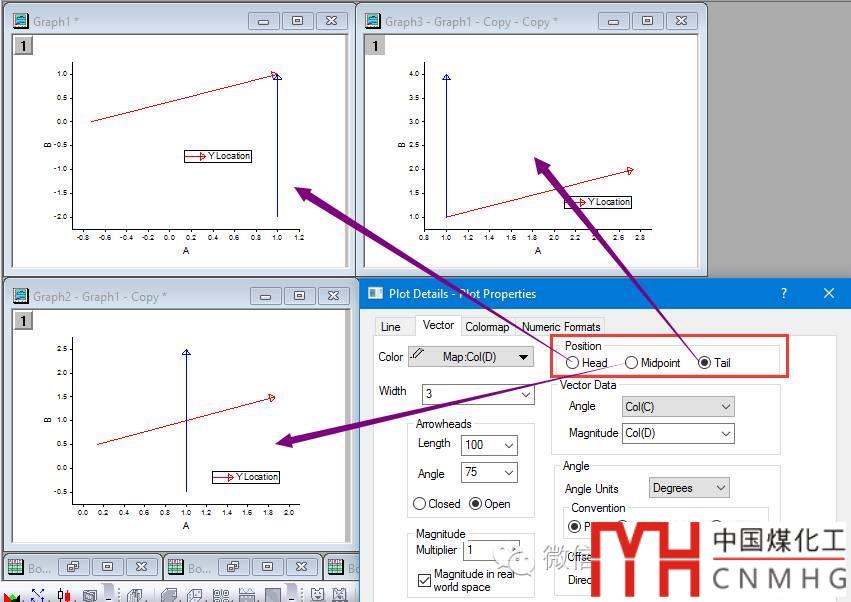

Position：設置所給XY坐標數據是作為矢量圖的起點、中點還是終點。

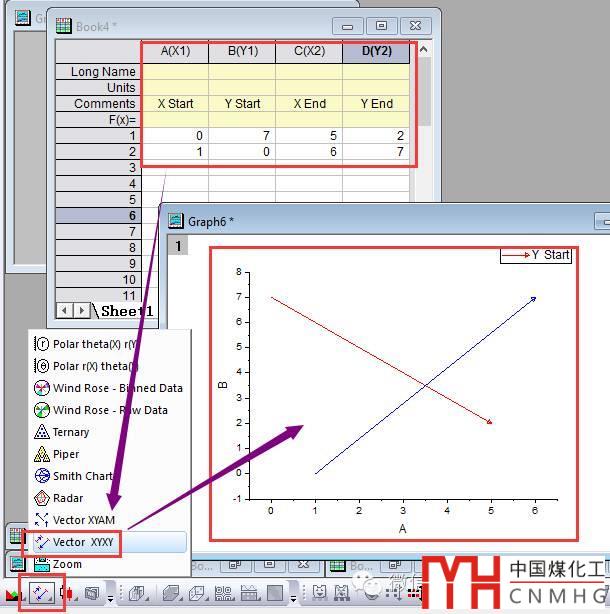

數據格式為XYXY，分別表示矢量圖的起點XY和終點XY。
所用軟件：OriginLab OriginPro 2016 @Windows 10 pro。
