本例使用Origin2017實現，其它版本功能相同。

兩種實現方法：

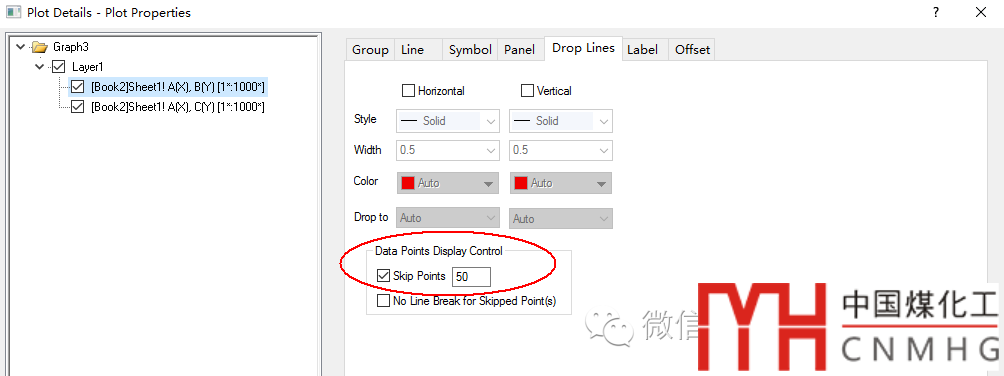

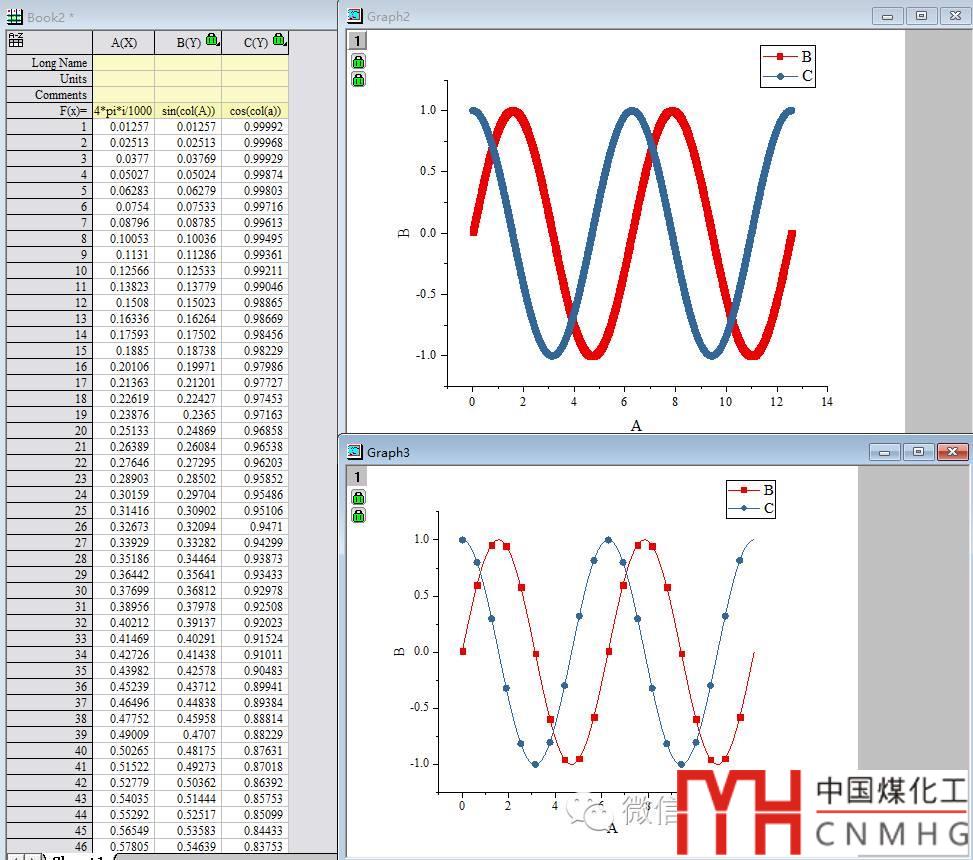

1、使用內置功能直接實現：雙擊原始曲線，在Plot Properties中的Drop Lines標簽下勾選Skip points，并填入合適的數字。此數字表示從第一個點開始繪制，然后跳過N個點再繪制下一個點，再跳過N個點，依次執行到結束。本例中，共1000個數據點，因此選擇跳過50個點。具體設置截圖如下：

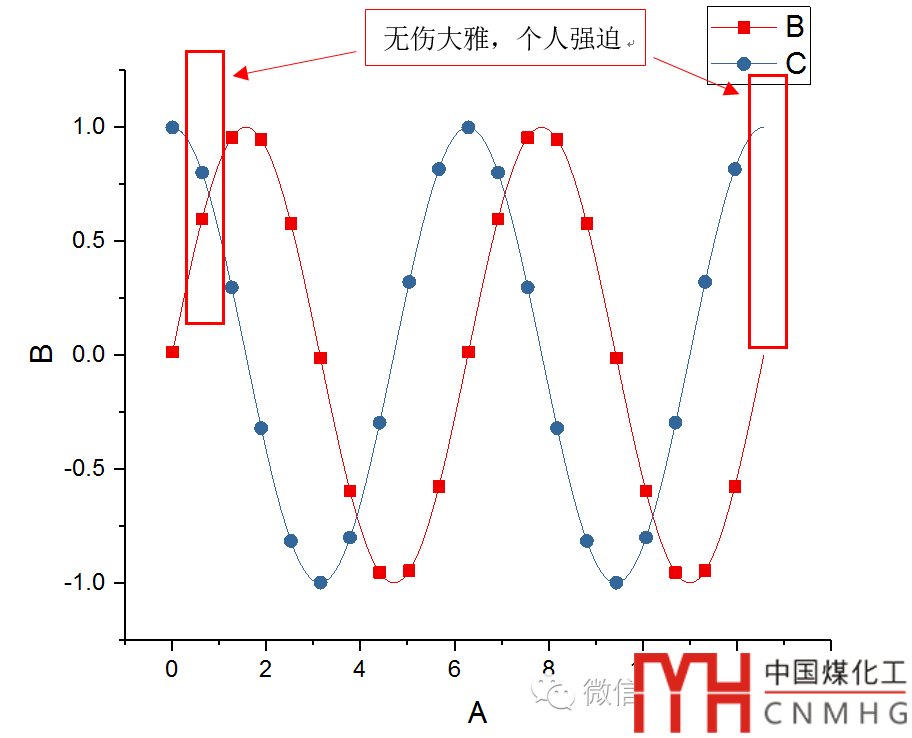

此方法快速直觀，但是個人認為存在一個缺點，那就是散點必須是從第一個點開始的，且曲線末端難以有Symbol，需要不斷調整跳過的點個數，有點強迫癥。如圖所示。

2、采用疊加繪圖的方式實現：首先根據原始數據繪制Line圖，再把原始數據復制一份到新的book中，并對新復制的數據執行Reduce Rows操作。此操作可選擇是否保留第一個點的數據。具體說明如下：

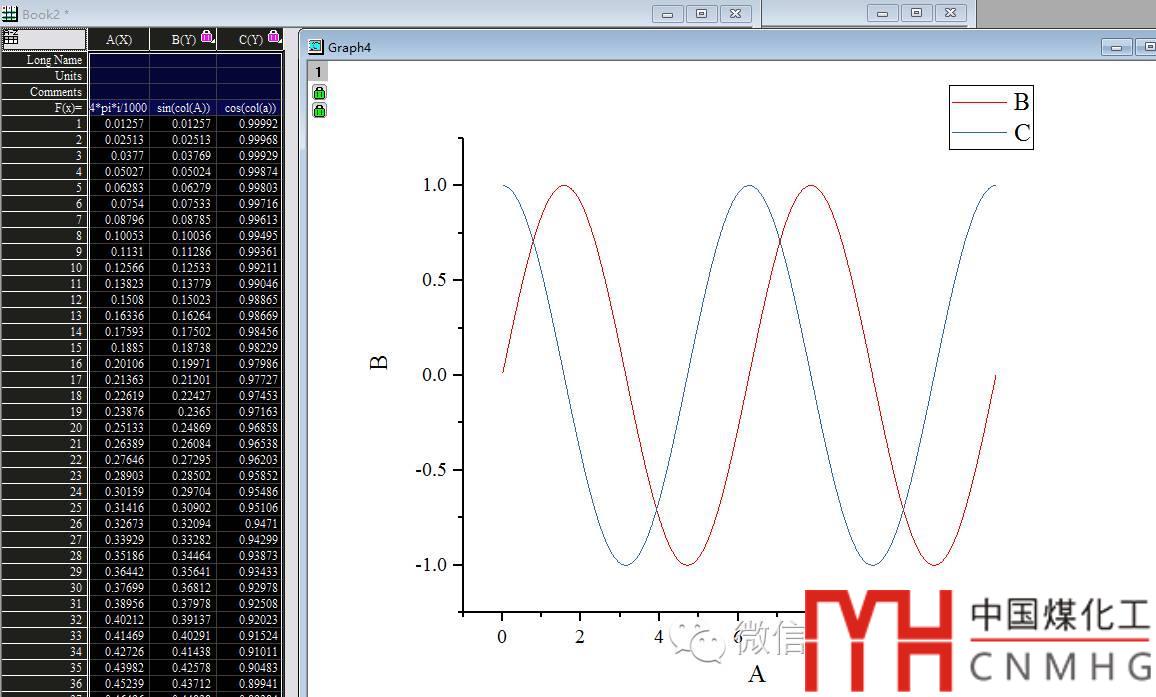

先根據原始數據繪制Line圖，結果如上所示。

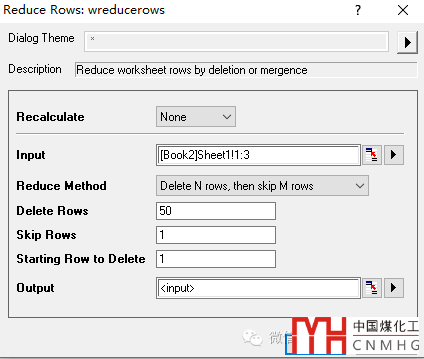

將原始數據復制到一個新的book中，并縮減行。得到如下設置框：

選擇Delete N rows, then skip M rows，具體數值根據需要填寫。其中，此處可以選擇開始刪除的點，本例中選擇從第一個點開始，連續刪除50個點，然后跳過一個點，再刪除50個點，依次執行。

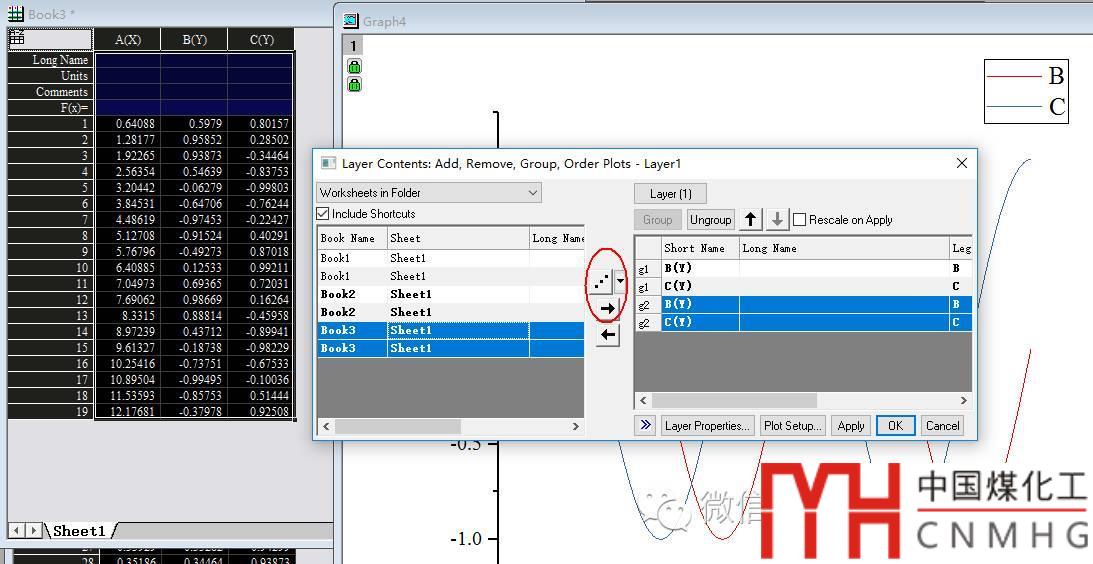

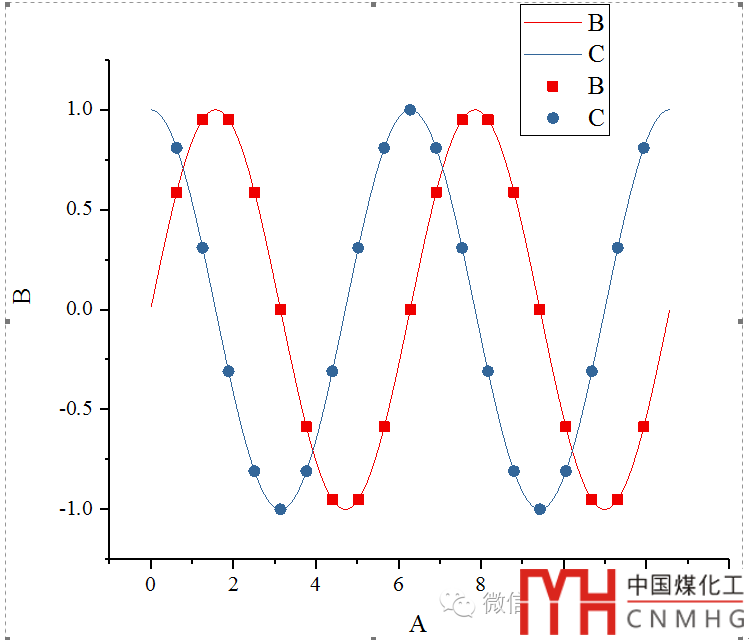

將book3中的數據以散點圖的形式疊加到之前的Line圖中，并設置好格式，如下兩圖所示。

這種方法的優點是：可以使得曲線兩端都沒有Symbol，應該是更加美觀也更加科學。

缺點也顯而易見：1、操作步驟略多；2、圖例可能有點不妥，需要重新調整。

各取所需。
