OriginPro：正負方向不同著色的垂線圖

時間：2020-08-07 來源：數據繪圖瀏覽：

最近看到了一張圖，最初是發在The New York Times上。特別夸張的用一整個頭版，圖也一定要長，才能看清2020年4月份失業人數的陡增。這個圖除了夸張的對比，還有就是正、負方向上的不同著色。

本教程將告訴你如何繪制正負方向不同著色的垂線圖，此外還教會你如何進行數據格式轉換，如何整合數據，如何排序，如何進行數據分組等數據操作。

數據格式

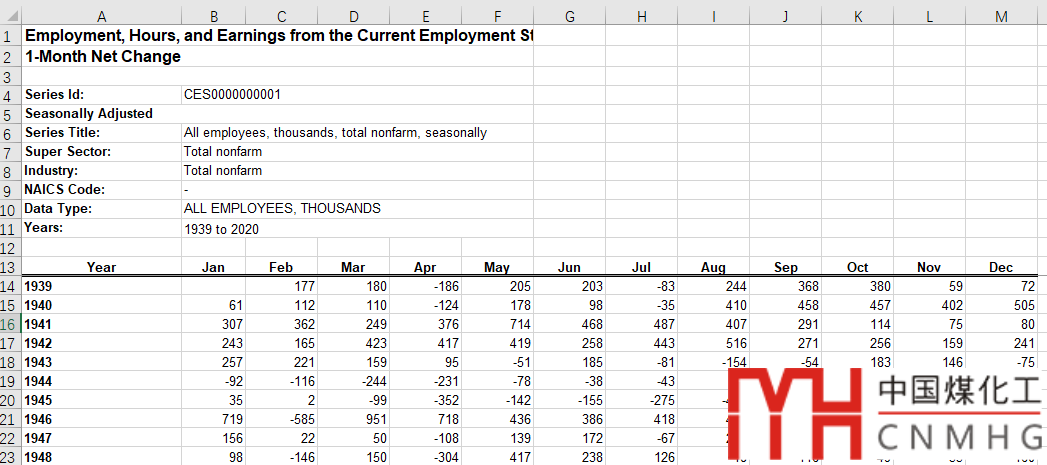

下載自美國勞工統計局（https://www.bls.gov/），下載的原始數據是`xlsx`格式，數據存儲形式為**寬格式**，即按月份來分列存儲的。

可以使用OriginPro的Convert to XYZ功能來進行格式轉換。

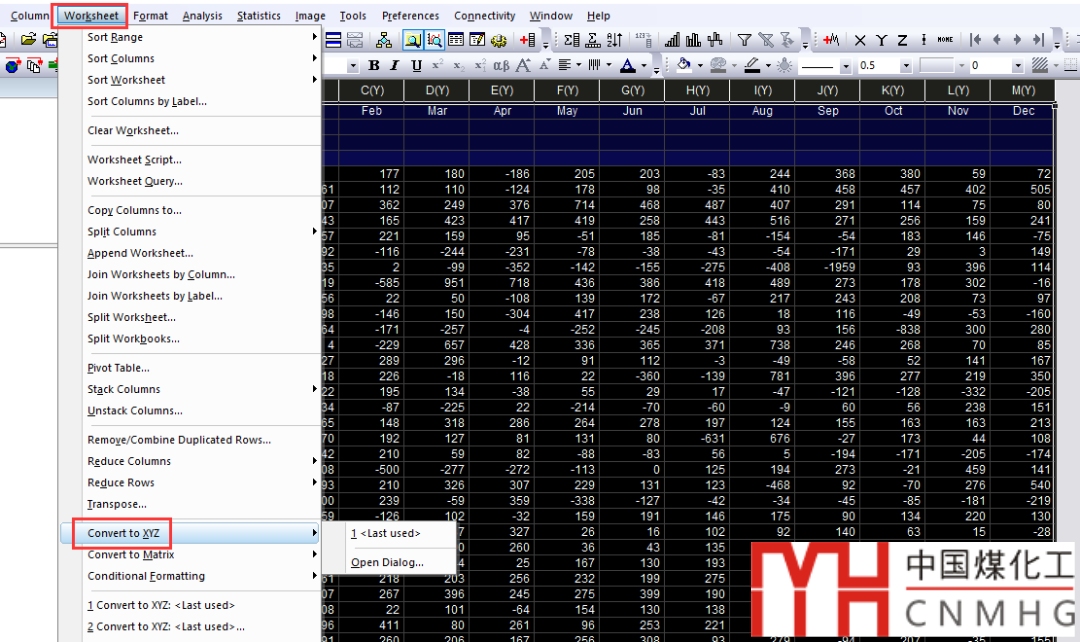

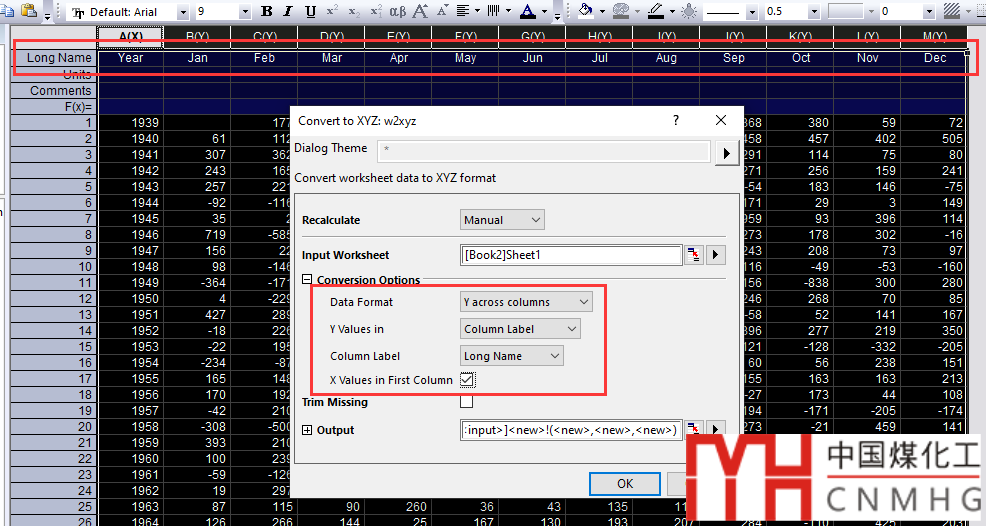

選中所有列，在Worksheeet菜單中打開Convert to XYZ功能頁面。Data Format選為Y cross columns，Y Values in設為Column Label，Column Label選為Long Name（根據實際需求來設置），同時勾選X Values in First Column。

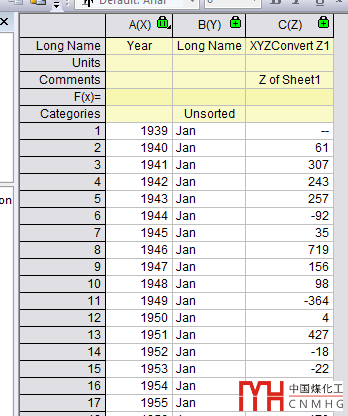

轉換后的數據為XYZ三列。

需要將前兩列整合起來，作為按月的變量。

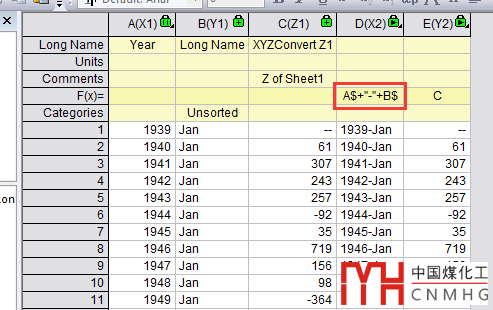

在左側新建幾列，在D列的F(x)中輸入A$+"-"+B$，把A列和B列的數據合并，并以-符號連起來。在E列的F(x)中輸入C，即等于C列數據。

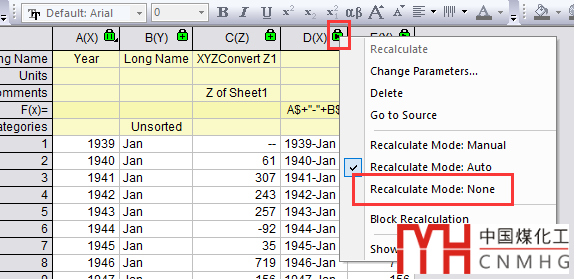

為了便于后續的操作，點擊綠色小鎖，選中Recalculate Mode: None，將自動計算取消。

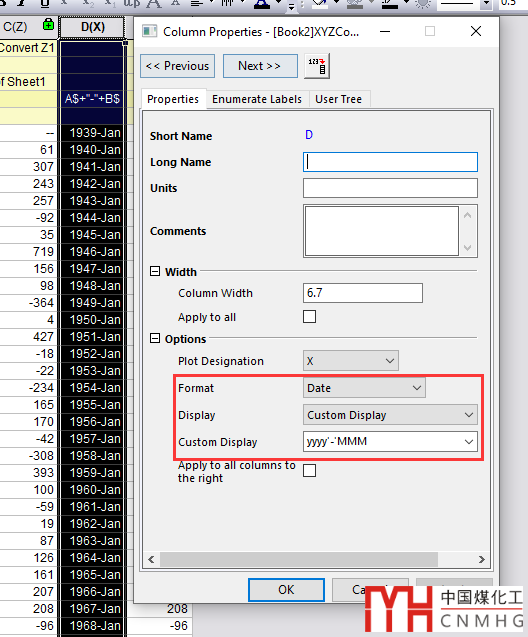

右擊D列，選擇Properties，設置其數據格式為日期形式，根據當前數據，依次設為Date，Custom Display，yyyy'-'MMM。

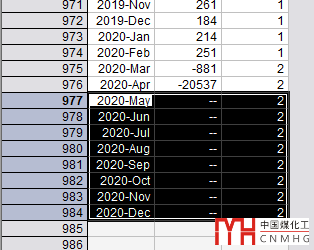

數據是按從1月到12月的形式排序的，需要按從年、月依次增大的形式排列。

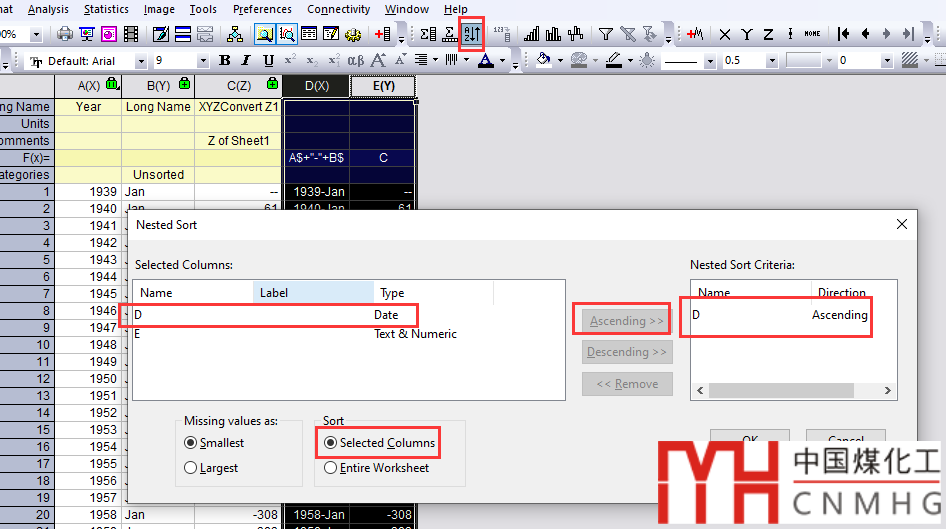

選中后兩列，點擊Sort快捷按鈕，打開Nested Sort對話框。
在左側Selected Columns中選中D，使用Ascending按鈕將其添加到右側Nested Sort Criteria中，并勾選底部Sort下的Selected Columns，即對選中的列，以D列為依據，進行升序排列。

需要對正、負方向上的數據進行不同的填色，需要進行分組，即區分正、負數，可以使用if函數進行判斷。

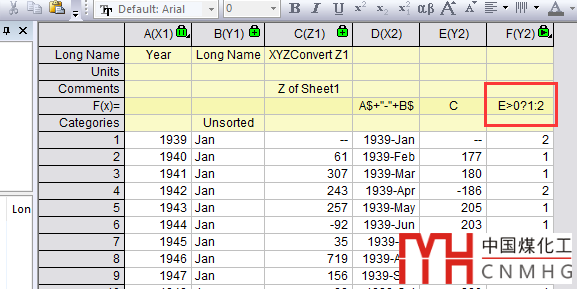

新建一列，在其F(x)中輸入E>0?1:2，意思是如果E中的數據大于0，F(xiàn)列數據為1，否則為2。

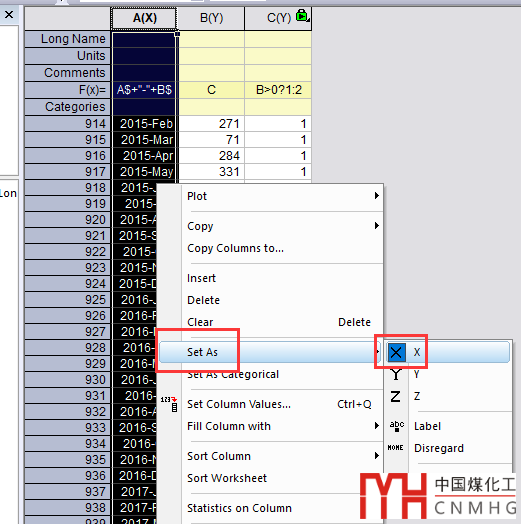

圖形繪制很簡單，選中繪制散點圖（Scatter Plot）。
使用的是散點圖（Scatter Plot），而不是線型圖（Line Plot），后續設置散點圖（Scatter Plot）的Drop Line。

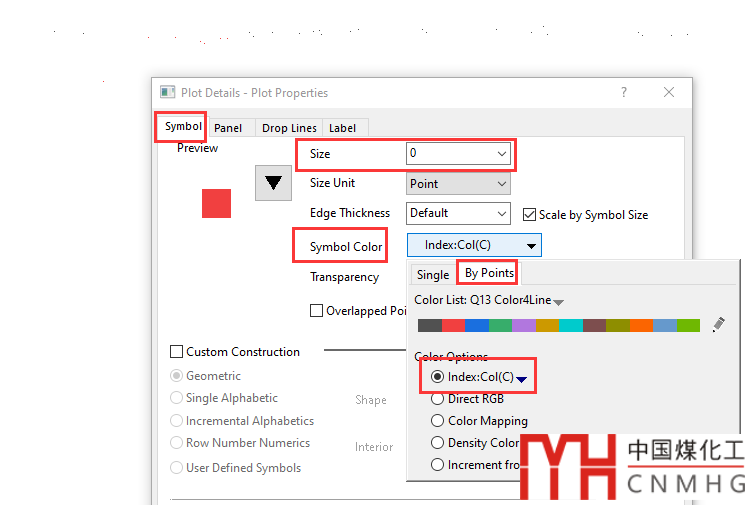

雙擊圖形打開Plot Properties對話框，設置曲線格式。首先在Symbol頁面，將Size設為0，將Symbol Color設為By points，顏色選為Index，數據來源為分組數據，即Col(C)。

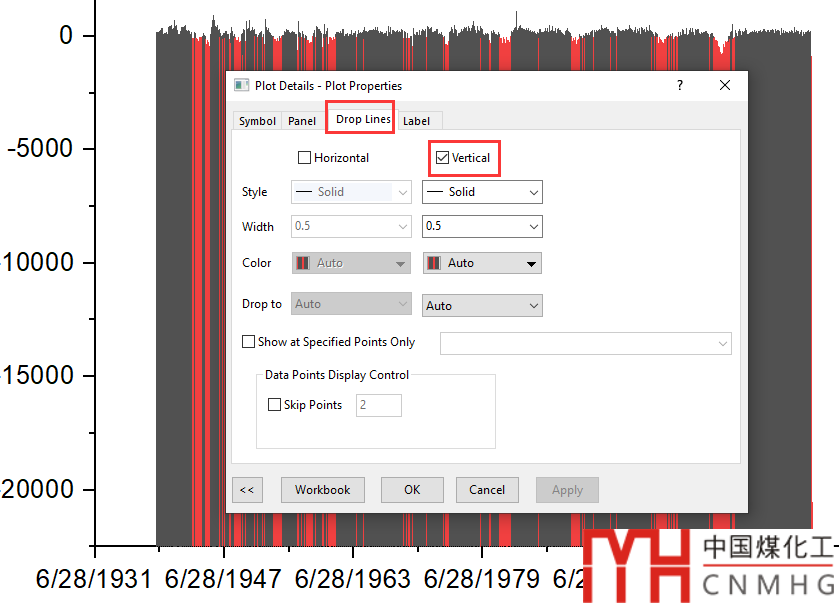

在Drop Lines頁面，勾選Vertical，即顯示垂直方向上的垂線。此時垂線的Drop to是默認為到Y=Axis Begin，在設置坐標軸格式時會添加Custom Additional Line，即Y=0。

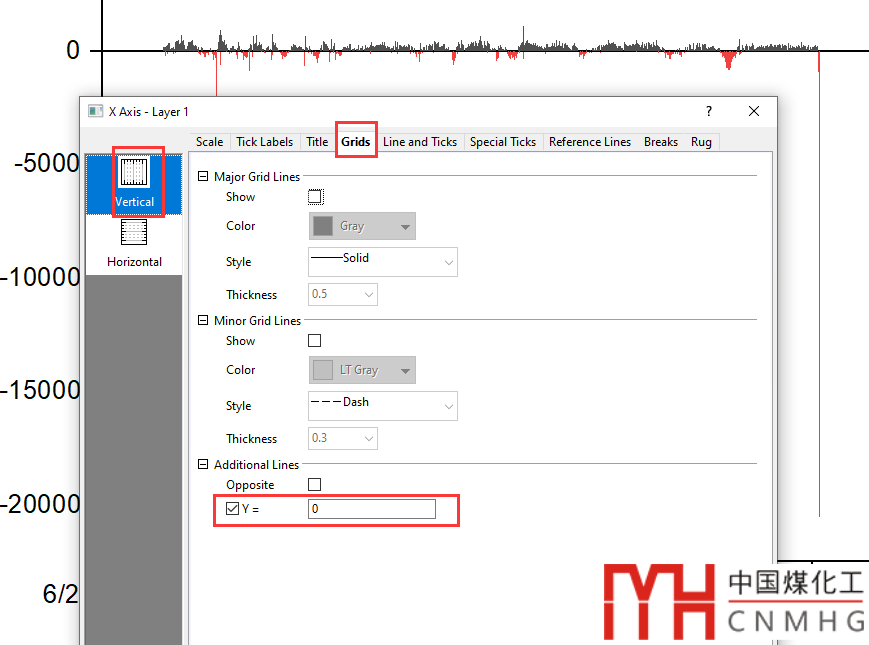

雙擊坐標軸，打開坐標軸格式設置頁面。首先切換到縱坐標的Grids頁面，勾選Additional Line下的Y=0，即垂足的位置，此時正、負方向上顯示了不同的顏色。

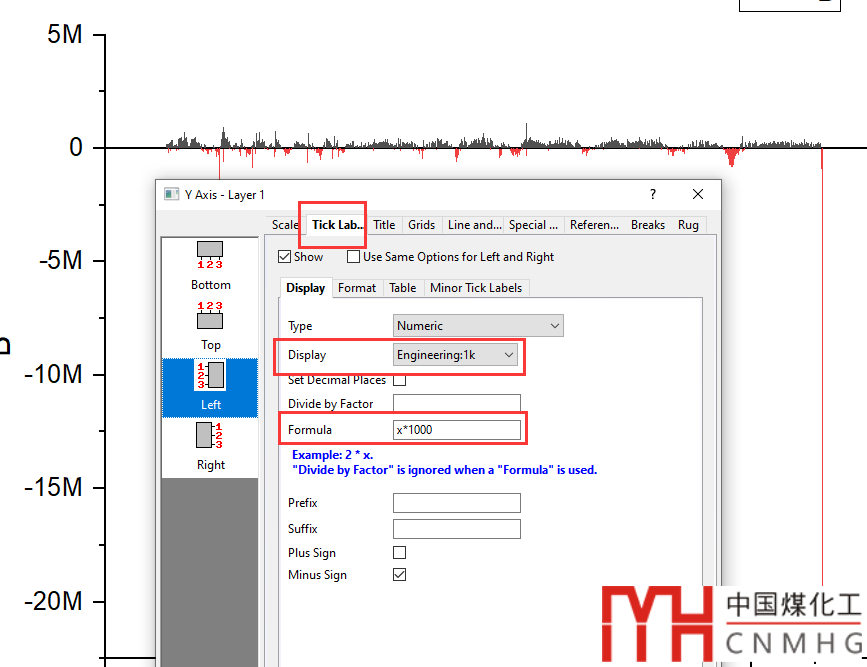

切換到縱坐標的Tick Labels頁面，將Display選為Engineering。同時下載的數據的單位是千人，可以在Formula里輸入x*1000，將單位換算成人。

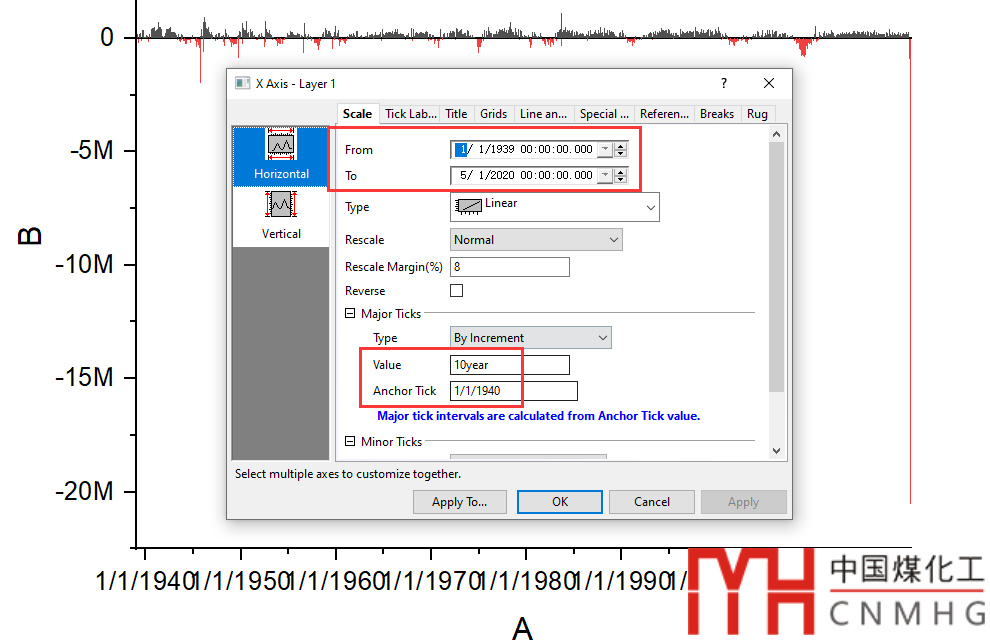

切換到橫坐標的Scale頁面，設置合適的From和To，以及Major Ticks的值為10year，Anchor Tick設為1/1/1940，目的是將第一個坐標軸標簽設為1940年開始，默認的是1939年。

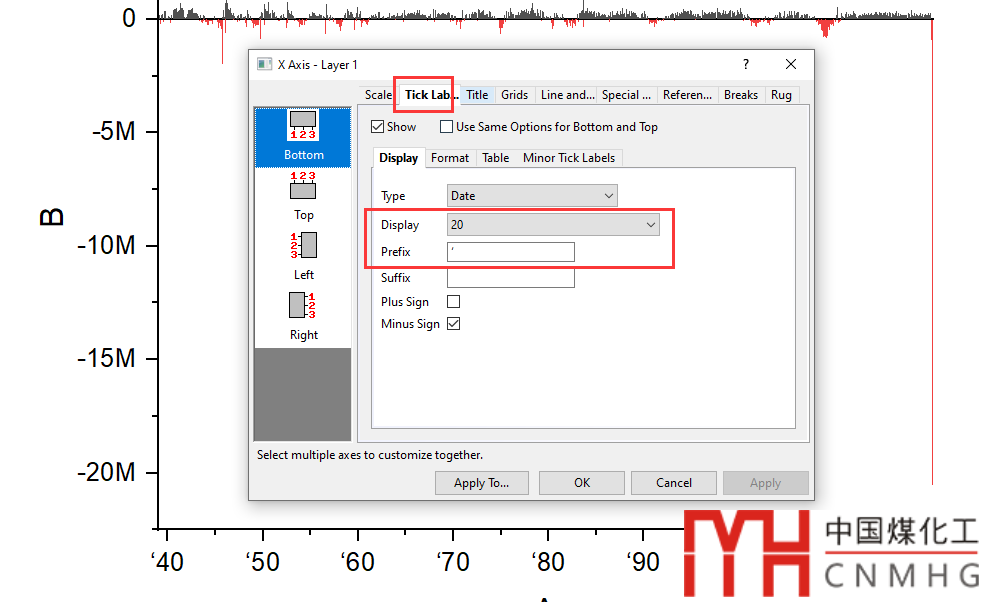

切換到橫坐標的Scale頁面，將Display選為20，在Prefix里輸入'，以簡單的形式來表示年份。

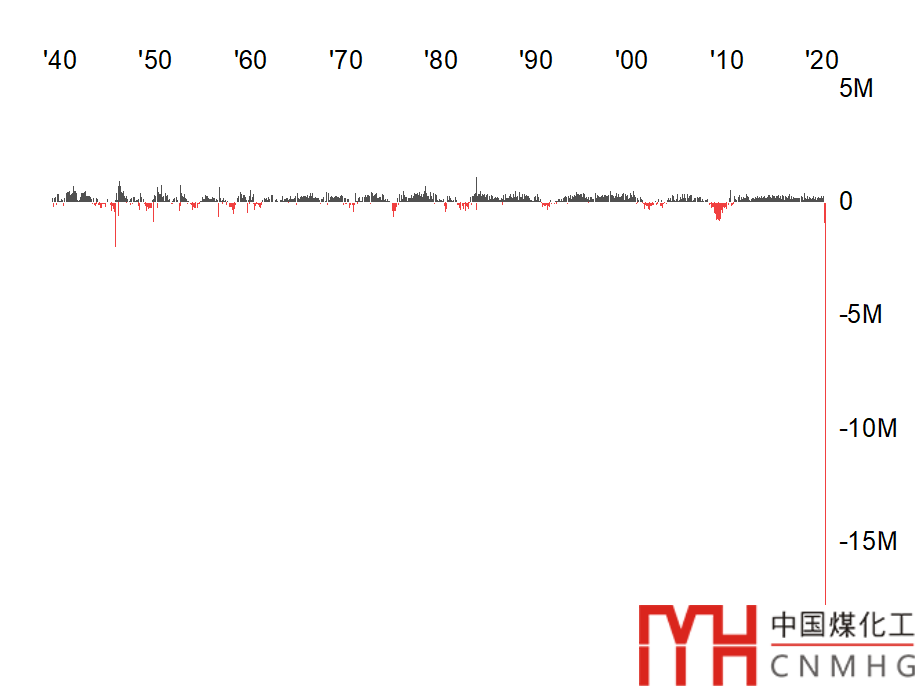

將橫坐標和縱坐標在頂部和右側顯示（可能需要再次設置坐標軸格式），同時刪除坐標軸等不需要的元素，使得圖形更清爽。

其他格式

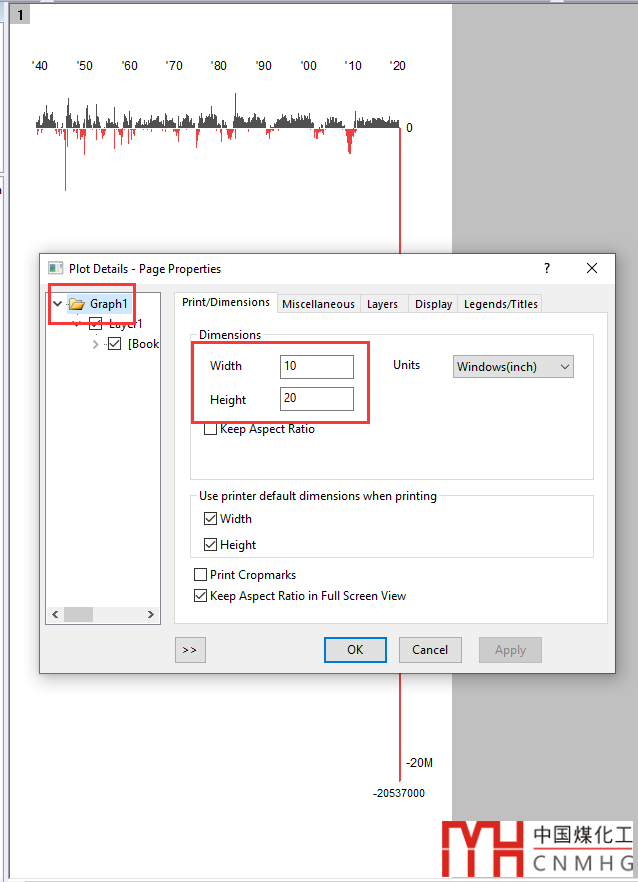

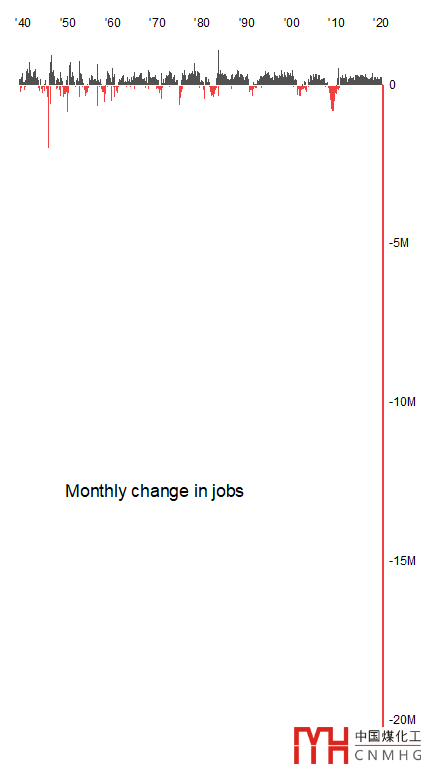

設置圖片的長寬比，使得圖形足夠長，看起來差異更明顯。
