中南大學的張碩：怎樣畫電池能量密度圖？

閱讀完本教程，Origin從入門可以到精通！你將學習到以下知識和技能：

1. 電池的能量密度

2. 能量密度等高線

3. 創建能量密度等高線數據

4. 繪制能量密度等高線坐標系

5. 分組繪制散點數據

（1）數據表的準備

（2）選擇局部數據拖入繪圖

6. 添加數據標簽

7.Origin中的單點、雙點、三點鼠標操作

8. 更新圖例

9.怎樣用ReferLine添加輔助區域并填充

本文在Origin2018版本軟件上演示。

1.電池的能量密度

利用中學物理公式推導一下。

兩端除以質量得:

其國際單位符號：

Ws/g=As/g V

兩端乘以3600s轉為小時，得到：

Wh/g=Ah/g V

兩端除以1000，得到：

Wh/kg=mAh/g V

所以，我們可以得到一個公式：

其中，為能量密度Energy Density(Wh/kg)；為比容量(mAh/g)；為電池電壓(V)。

2.能量密度等高線

在中學，我們知道，建立一個軸坐標系，我們可以繪制各種函數曲線，例如三角函數、雙曲線函數等。大家記得反比例函數嗎？

就是一個最簡單的反比例函數。

那么，類似地，可以變換為

Wh/kg

就可以構造一系列能量密度等高線，該線上所有能量密度是一個常數。

我們需要構造一個坐標系，即縱軸為電壓，橫軸為比容量。

例如下圖：

該坐標系中，每條虛線上每個點的坐標中和的乘積分別對應于相等的能量密度。因此這些虛線其實質是能量密度的等高線。

3. 創建能量密度等高線數據

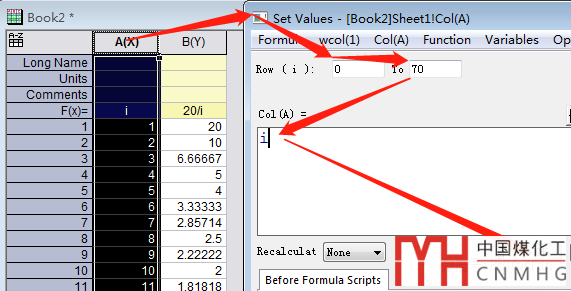

首先我們在一個空的工作簿中添加5列。右鍵點擊X列的列頭，選擇“Set column volues ”0~70。

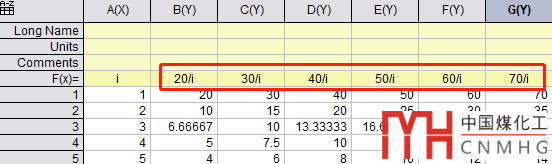

然后，按照上圖方法，對每列創建數據，輸入：等。

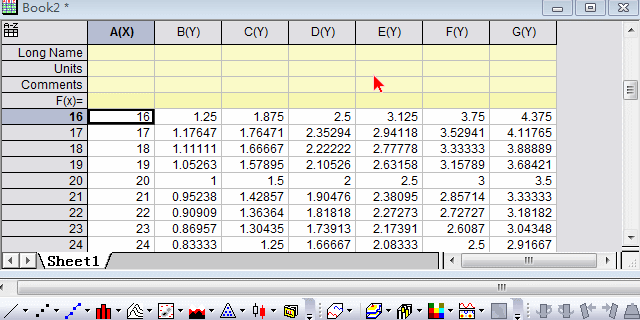

這里注意，如果我們像上圖一樣，直接在f(x)單元格中輸入，則只產生1~32行數據，并不是我們想要的范圍（0~70）

4. 繪制能量密度等高線坐標系

我們調用通用模板，繪制等高線圖。

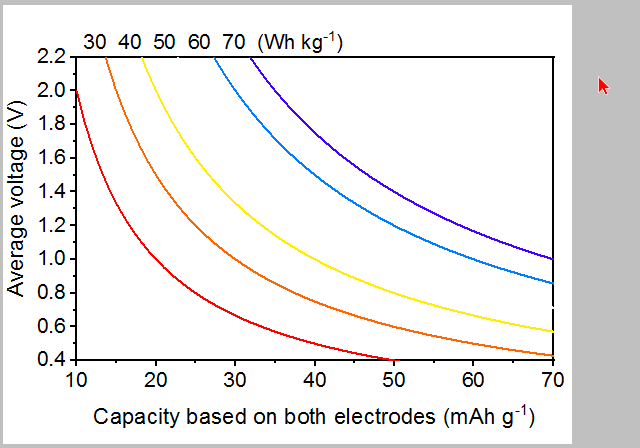

得到下圖：

我們對上圖進行修改和美化。

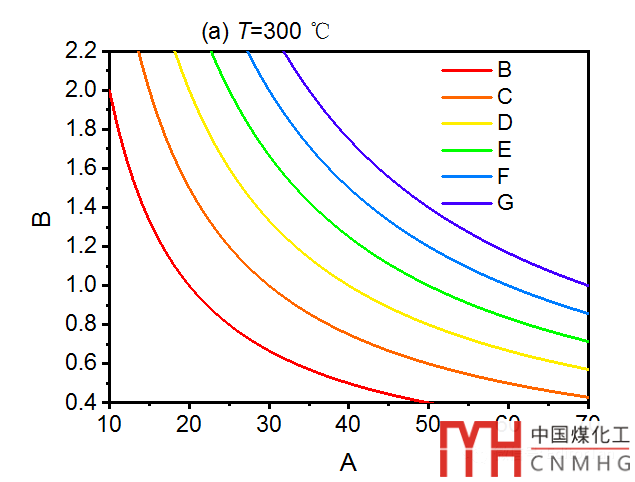

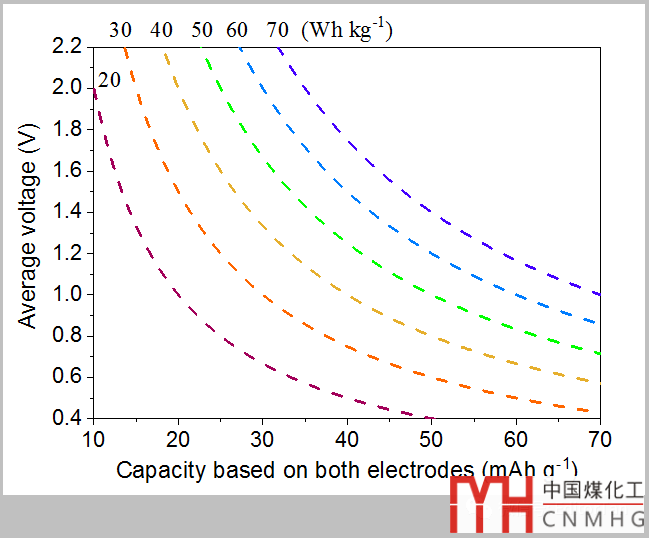

得到下圖：

感覺，這個圖片不構長，怎樣調整畫布？雙擊空白：

好了，到這里，我們已經建立了一張具有能量密度等高線的坐標系了。

5. 分組繪制散點數據

（1）數據表的準備

數據：AB兩列；標簽備注：CD兩列。我們用不同顏色填充三種分組的數據行，以示區分。

（2）選擇局部數據拖入繪圖

在一張數據表中，如果我們選擇XY兩列數據繪圖，則繪制的散點圖例符號和顏色可能不能分類設置。例如，上表中3種顏色區分的數據，正是我們想要分類的數據，我們要按照小于100、100~800和大于800將數據分為3類。

這時，我們只需要選擇表中的某幾組數據，拖入到能量密度等高線坐標系中繪圖。具體演示如下：

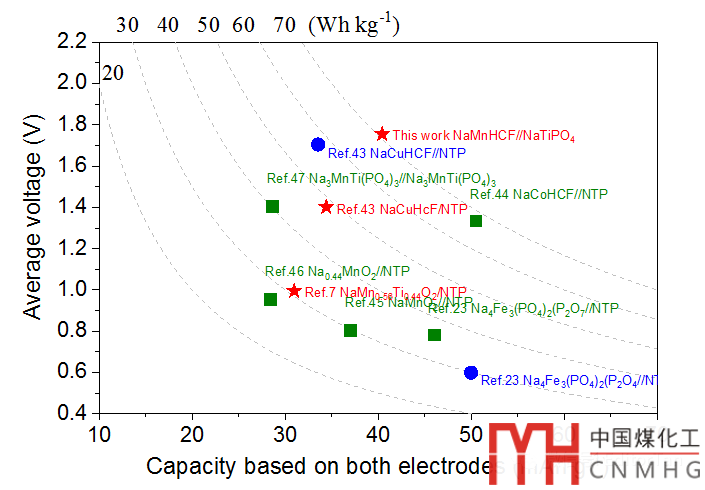

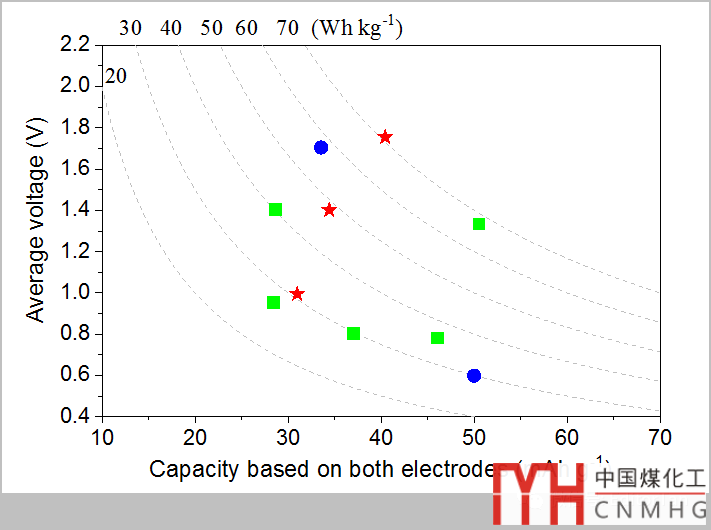

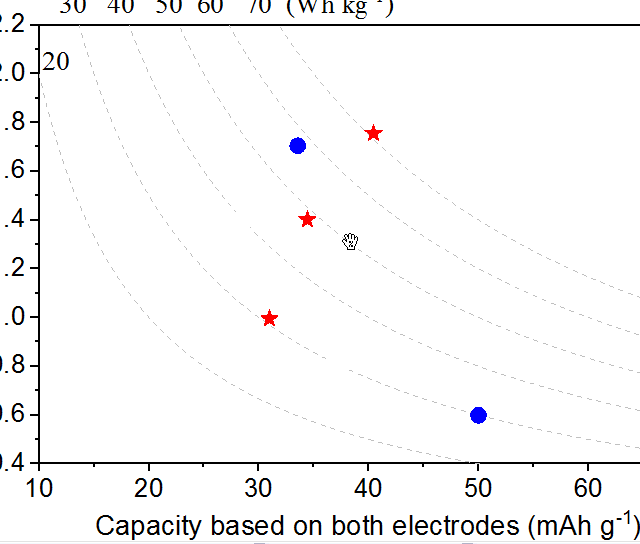

由于等高線屬于輔助線，并不是主角，我們需要將輔助線的粗細和顏色進行修改，以降低其地位！調大主角散點符號的大?。∽罱K得到下圖的效果：

6. 添加數據標簽

雙擊圖例符號，在彈窗中點擊Label標簽，勾選?Enable，在攤開的頁面中，找到label，點開選擇Col(C)，也就是我們事先在數據表中已經添加的文本。

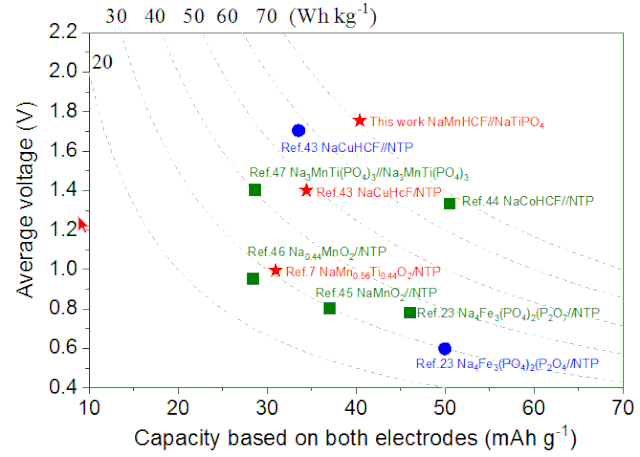

經過字體、大小、顏色的調整，得到下圖：

這種標簽的弊端就是所有樣品標簽都是捆綁的，若想拖動某個標簽以避免重疊，其他標簽也會跟著被拖動。怎么辦？

7.Origin中的單點、雙點、三點鼠標操作

鼠標通常有單擊、雙擊、右鍵三種。那么Origin中的鼠標左鍵有：點擊、點兩次、點三次。

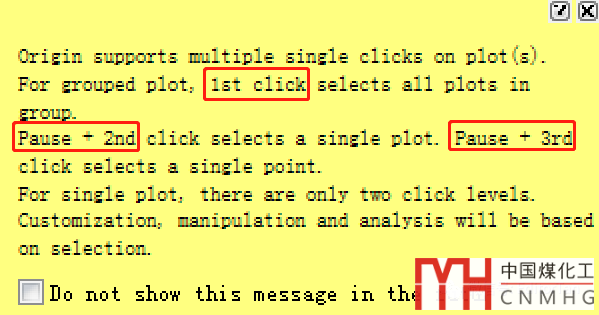

上圖是我們在點擊對象時，彈出的提示框。

Origin支持在曲線上進行多種選擇：

（1）點1次：選擇所有群組曲線；

（2）點2次：選擇群組中的某條線；

（3）點3次：選擇群組某線上的某數據點。

對于單條曲線（解除群組的），只有上述兩種級別的點擊方式。個性化、具體操作和分析通?；谏鲜鰩追N方式的選擇。

溫馨提示：別煩這種提示框，譚編都不煩它，所以沒有勾選Do not show…….。這個提示框會在你遇到困難時彈出，可以看看這個提示框來解決問題。

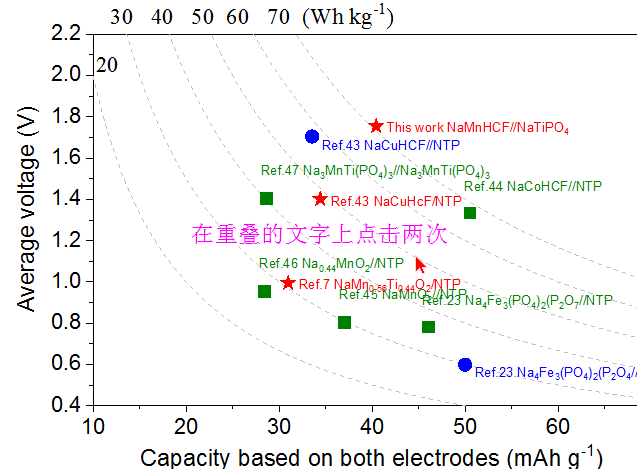

回到正題：怎樣解決標簽重疊的問題？

8.更新圖例

我們需要根據3種分類：<100、100~800、>800進行圖例的標注。

首先，我們在圖片空白處右擊菜單中選擇Legend-update legend更新一下圖例；然后雙擊圖例，在彈窗中刪除不需要的圖例（等高線圖例）；最后添加圖例的文本。

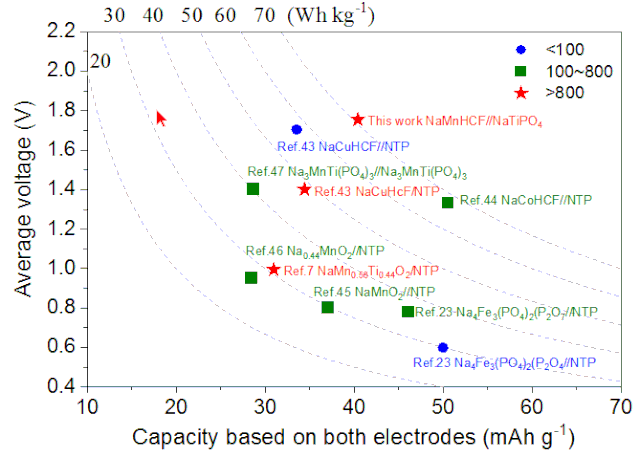

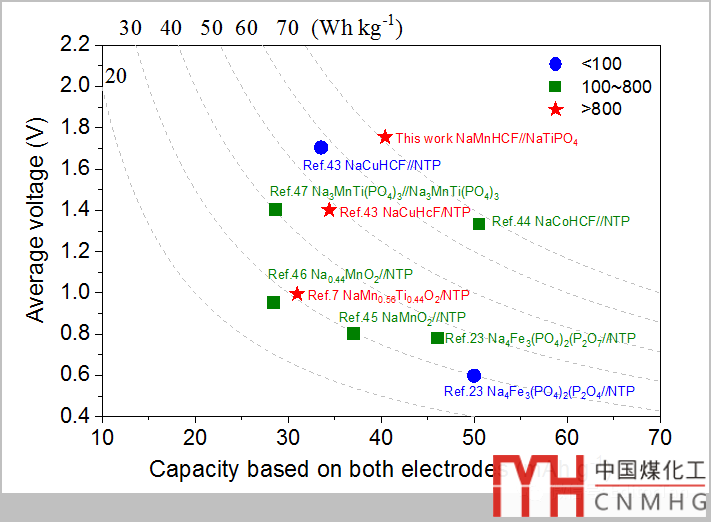

最終得到下圖效果：

9.怎樣用ReferLine添加輔助區域并填充

有時候，我們需要突出this work的數據優勢，我們需要畫一個區域，以突顯this work的指標高于其他文獻指標。例如本文需要添加一個1.7以下區域，并填充一個顏色（灰色不能用，因?yàn)槟芰棵芏鹊雀呔€是灰色）。

雙擊縱軸，在彈窗中點擊Reference Line參考線，在軸線值上添加1.7，點擊其他地方，這個1.7就被添加了，同時新增一條，輸入0，點擊Details修改具體的填充色和邊框線。最后確定即可得到下圖的效果：

大功告成，你學會了沒？
