教程 | Origin畫的，漂亮得垂涎圖
華南理工的吳碩收藏了這樣一張美得垂涎圖，譚編看到頓時眼前一亮！
DOI：(不記得文獻，歡迎留言補充）
為該文獻圖的作者點贊，非常好的創意！
譚編利用Origin2018軟件模仿繪制效果如下：
PS：譚編將這種圖叫“垂線圖”，結果打字打成了“垂涎圖”，也好，就稱其為“垂涎圖”吧！垂涎，就是“哈喇子”，就像下圖這樣！
(http://www.sohu.com/a/251656433_512298)
Origin繪制DropLine“垂線圖”
getdata、dropline、對調坐標軸、軸標題、標簽
1
怎樣從JPG圖中拾取數據？

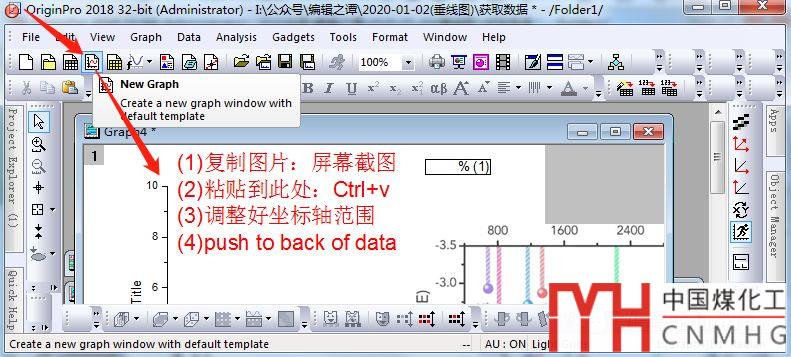

為了比較真實地模仿文獻圖，我們利用Origin軟件從一張文獻圖中“畫”出數據。步驟如下：

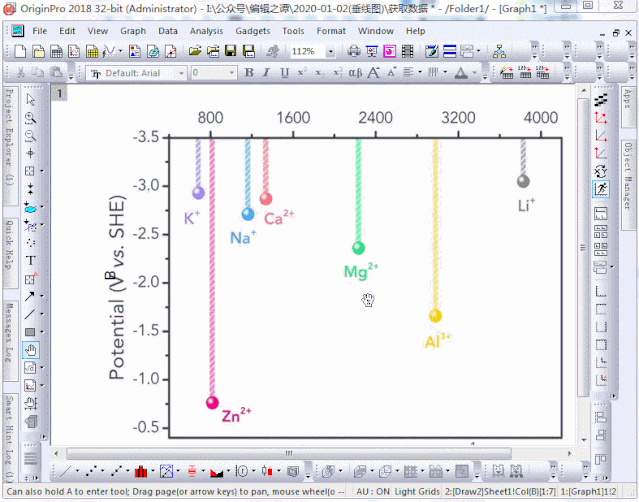

然后，點擊左邊欄的“draw data”工具，在JPG圖上依次雙擊數據點：
2
怎樣設置Dropline

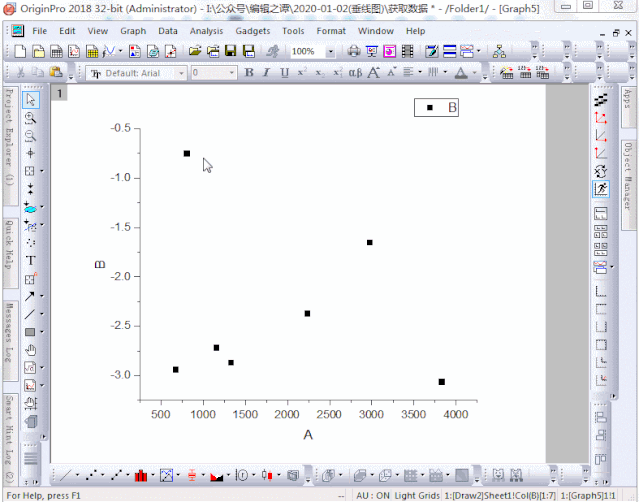

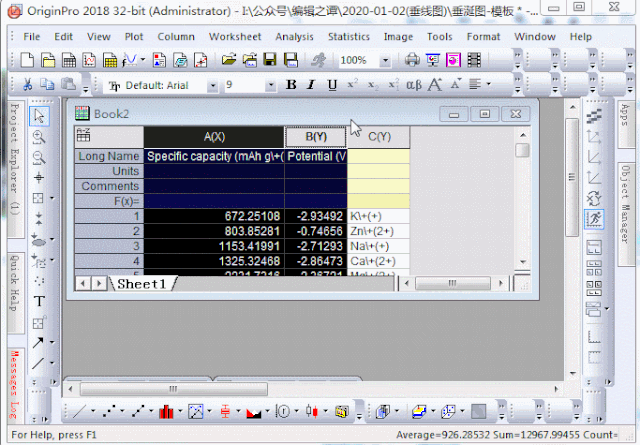

通過前面的數據拾取，我們得到一個“畫”出來的數據表。選中Draw表中數據，點擊Scatter工具繪制散點圖，雙擊散點，在屬性窗口中“Dropline”頁面，勾選垂線，選擇線型為“short dot”短點。
上述dropline的顏色只能設置單色（所有垂線一個顏色），那怎么設置不同顏色，dropline屬于輔助線，其顏色通常跟隨其“主角”散點符號的顏色，所以需要對散點符號的顏色設置為按點“By Points”設置。

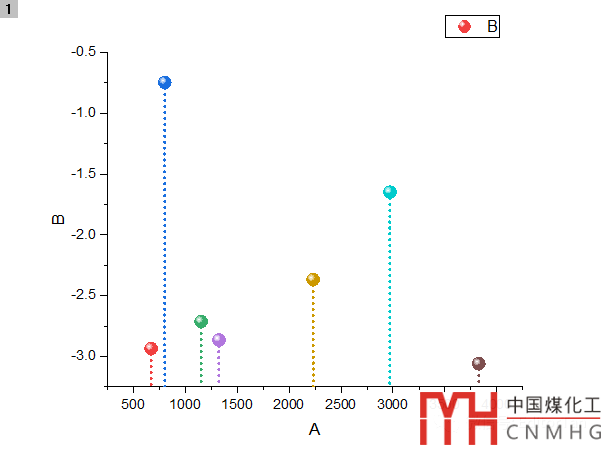

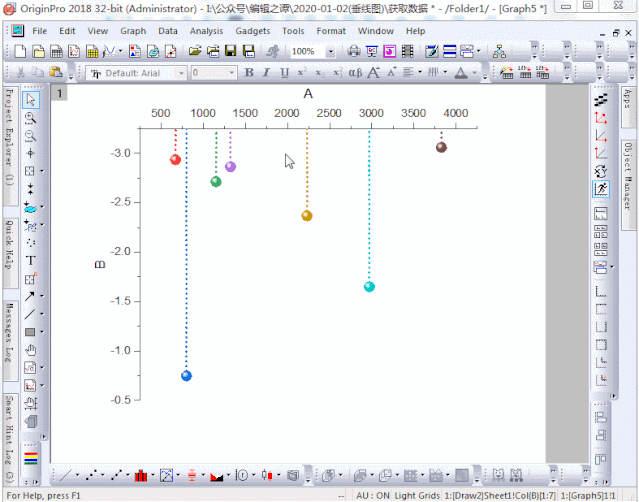

得到以下效果：
3
怎樣對調數軸？

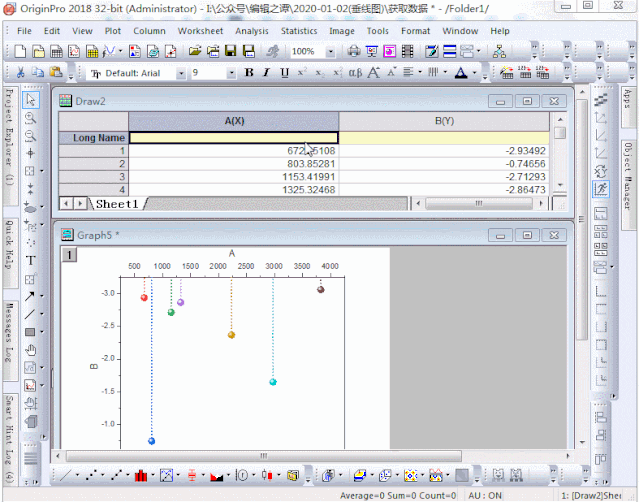

某些情況下，我們需要將數軸對調，將左軸放到右邊，或?qū)⑾螺S移到上邊。怎樣一鍵對調數軸？雙擊橫軸，在屬性窗口中點擊縱向，點擊reverse。
怎樣顯示下、右邊框線？
4
怎樣自動更新軸標題

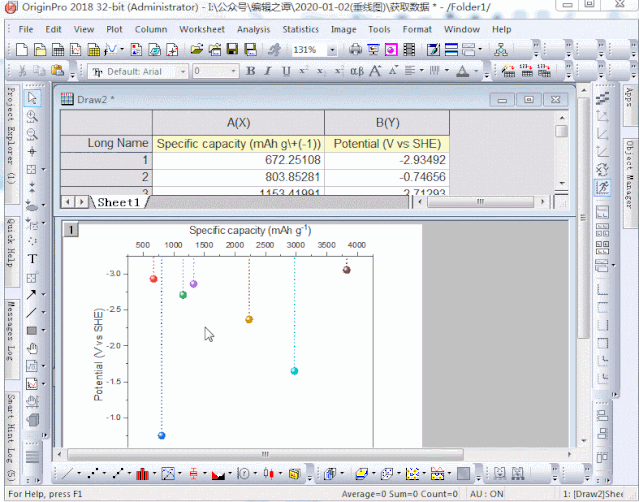

我們可以通過數據表中“LongName”或“Units”的設置，自動更新圖中的軸標題。
5
怎樣設置文本標簽？
通常我們需要在圖中數據點附近添加數值（或文本），這是怎樣做到的？
手動添加？NoNoNo!
我們可以通過設置“label”標簽，例如

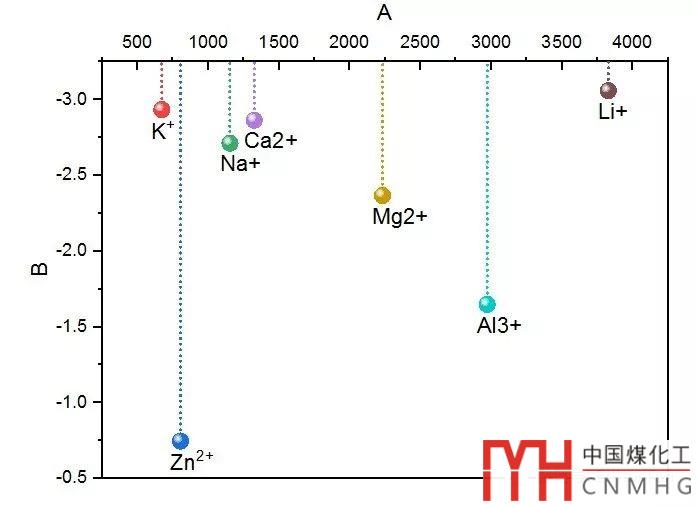

這里，我們需要設置的是文本標簽，怎么設置呢？

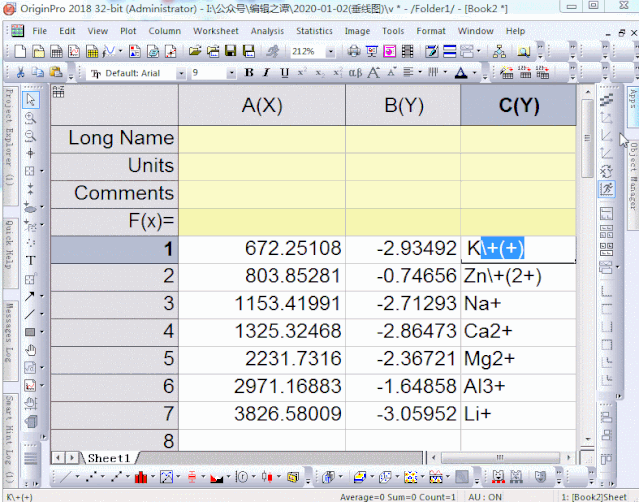

我們需要增加一列，設置好離子的化學式，注意上標的代碼是“+()”，括號中填寫需要上標的內容。
怎樣將這些離子化學式標簽的顏色設置為與散點球的顏色一致？

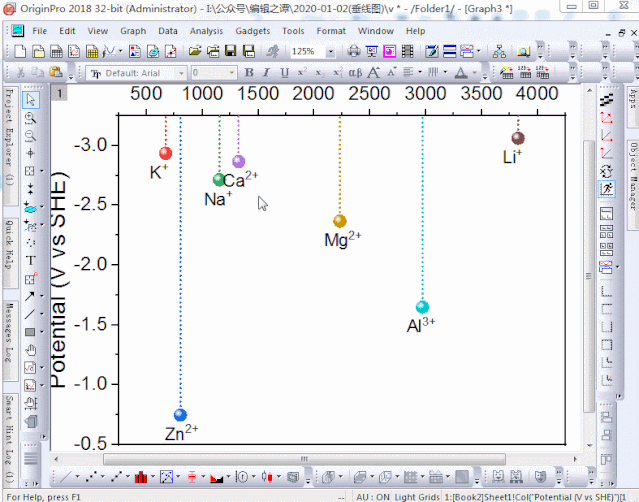

雙擊離子符號，在彈出窗口中的label標簽中設置。

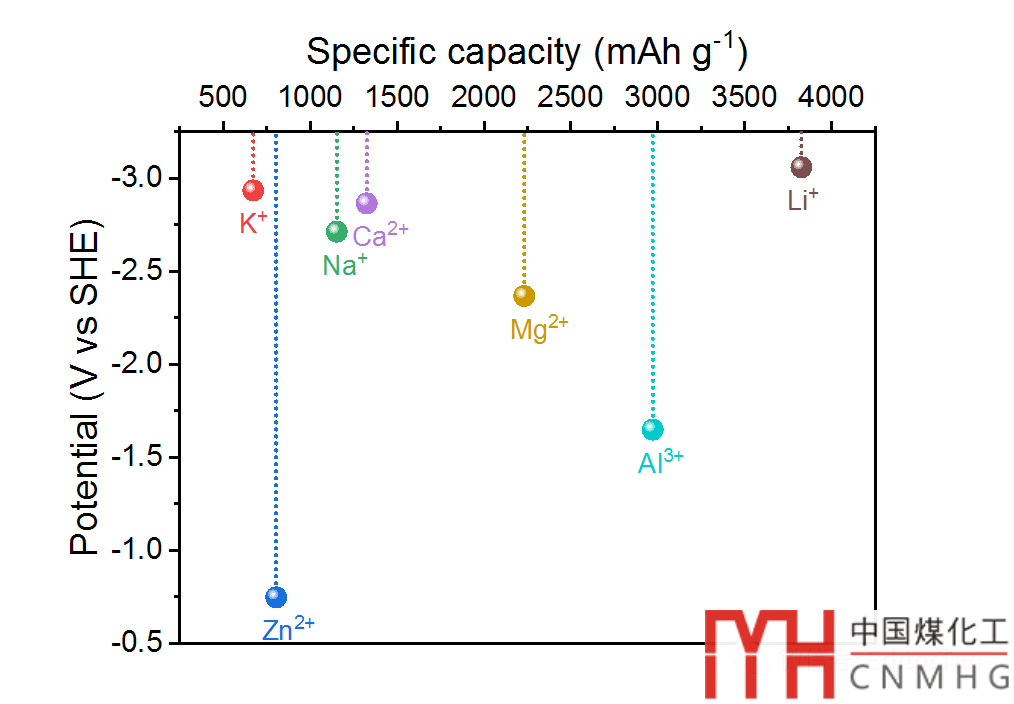

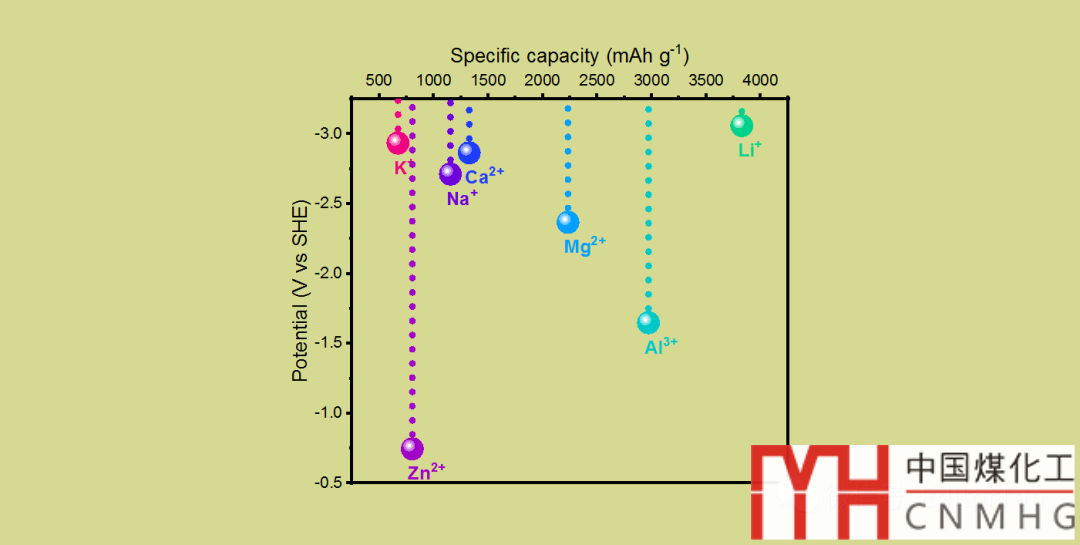

最終的效果圖：
垂涎圖Origin模板
8.5版、2018版
1

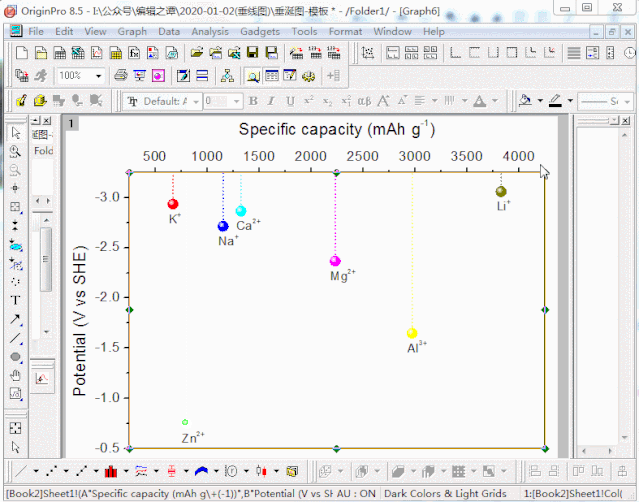

Origin8.5版模板
一直有人問：怎樣調用模板？

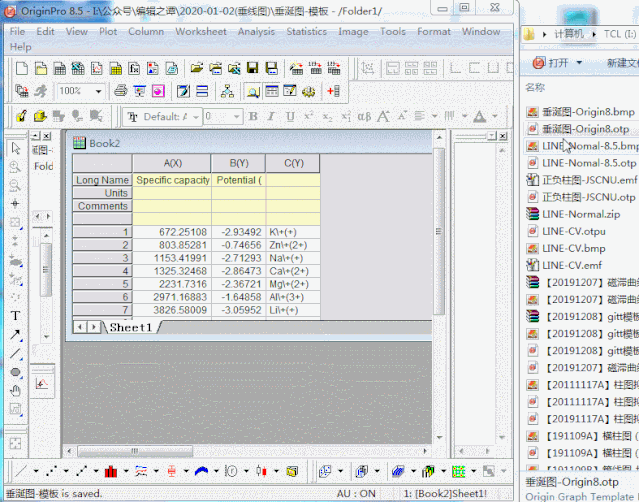

加載模板：一個字“拖”！
調用模板：還是一個字“拖”！
2
Origin2018版模板

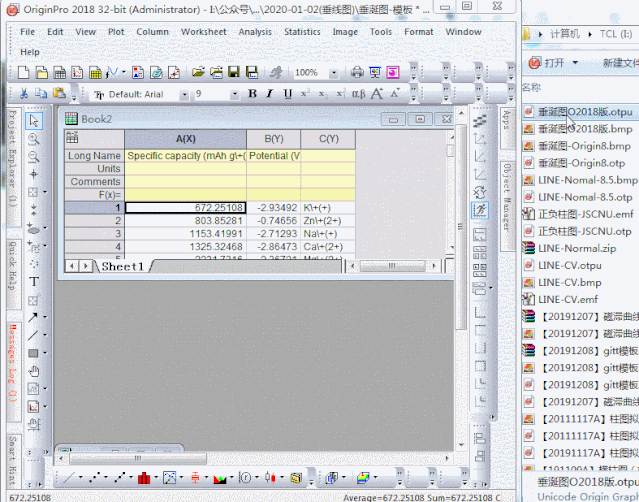

調用方法一：拖入法加載調用。同上，通常是首次加載模板的方法。
調用方法二：模板庫法調用

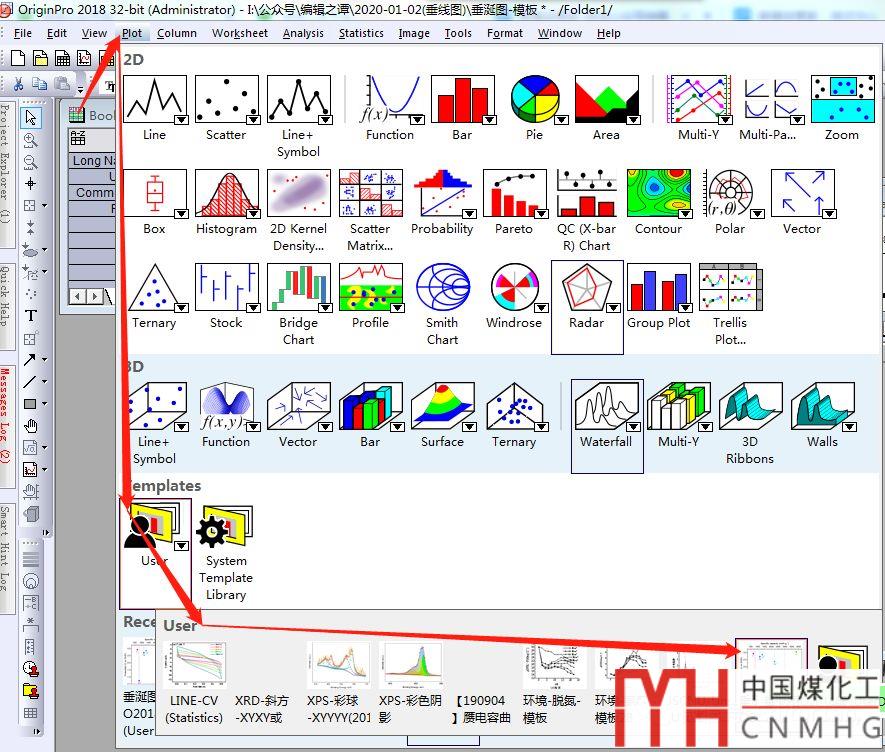

調用方法三：菜單法調用
常見問題1：為什么上述方法都試了，還是得不到模板的效果呢？
解決辦法：請查閱模板對應的【編輯之譚】的教程中“數據表的準備”相關內容。數據表結構不相匹配，結果出不來。
常見問題2：模板加載不成功！
解決辦法：origin軟件的版本不對，請升級為origin2018以上。
