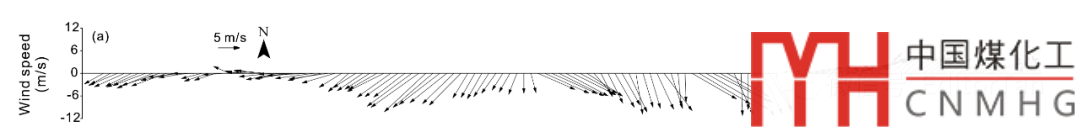

華東師大的降龍同學提出一個風向圖，下面這種，記錄了不同時間風向、風速的變化。

風速：其實質是一個矢量（向量），既有方向（風向）又有大?。ㄋ俾剩?。

矢量通常用一個箭頭表示，箭頭指向是方向，箭頭長短是大小。在繪圖意義上，如果要繪制一個矢量，還必須知道一個起點，即矢量的位置（Position），也就是需要為每一個矢量設置一個起點（x,y），因此，在數據的準備上，我們需要時間x、任意y、風向、風速。

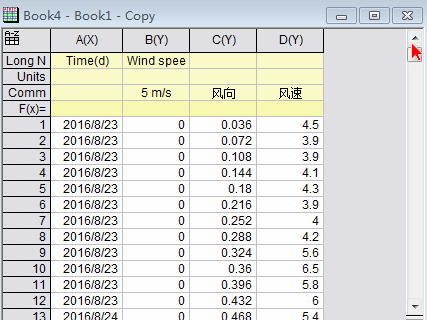

原始記錄的時間以絕對時間（包含年月日時分秒）在繪圖時并不方便，根據記錄時間間隔為1 h，我們插入一列，將其set as X，并在f(x)單元格中輸入i，創建一個從1到總行數遞增的數據，將時間轉換為相對時間。

第一步：繪制矢量

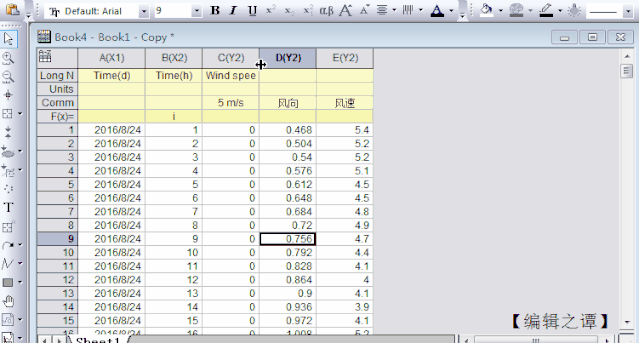

選中time(h)、y、風向、風速這4列數據，點擊plot菜單，找到帶箭頭的矢量繪圖工具，直接出圖。

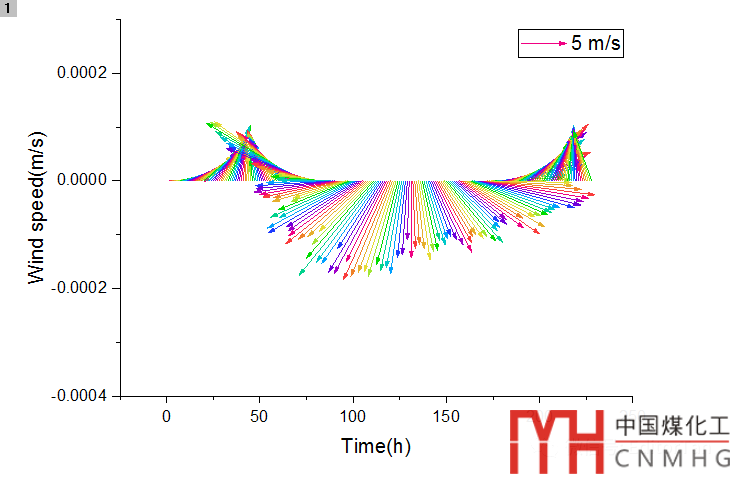

我們得到下面這個效果：

大家有沒有注意到，上面的動圖演示中，譚編嘗試Rescale調節縱軸的范圍，矢量們都無動于衷，只有將矢量的放大倍數調為10才變大，而縱軸范圍沒有變化，好像這個縱軸與矢量大小無關。

確實無關，接下來，譚編給大家演示一下，這個縱軸是與矢量大小無關的，它只是定位矢量的。我們將Y列數據按照24 h為周期，填充上天數，即轉換為實際的的日期。日期轉換公式如下：

f(i)=24+int((i-1)/24) , i=[1,192]

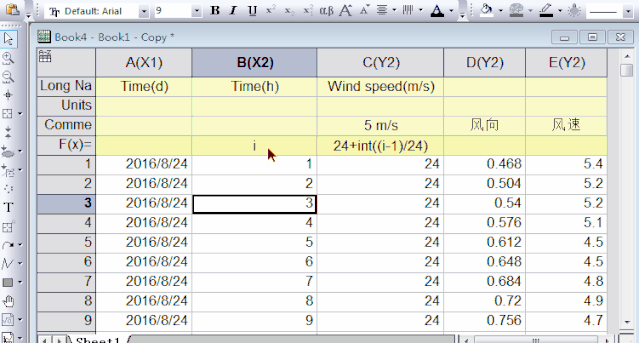

演示如下：

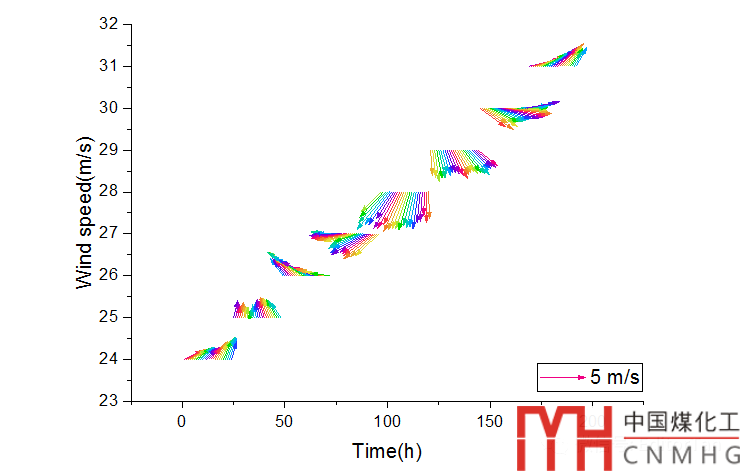

再次繪圖得到下圖的效果：

此時，縱軸范圍自動更新了，變?yōu)?4~31，即日期為24號到31號。但是，這些數量的x為小時，仍然按照1~192 h（總時長192 h），因此，需要對x轉換為不連續的、從0~23 h重復的x列數據。轉換公式：

f(i)=i-int((i-1)/24)*24-1 ,i=[1,192]

至于這個公式是怎么得到的，譚編摸索了10分鐘，就是編程的思維。i是數據行號（從1開始的，如果是從0開始的，就沒這么復雜了），算法就是取余數，不過譚編暫時沒找到origin程序中取余數的代碼，所以曲線救國，先對商取整再乘以24，再求行號跟這個結果的差，得到1~24的循環結果，但是我們要得到0~23，所以最后減1。

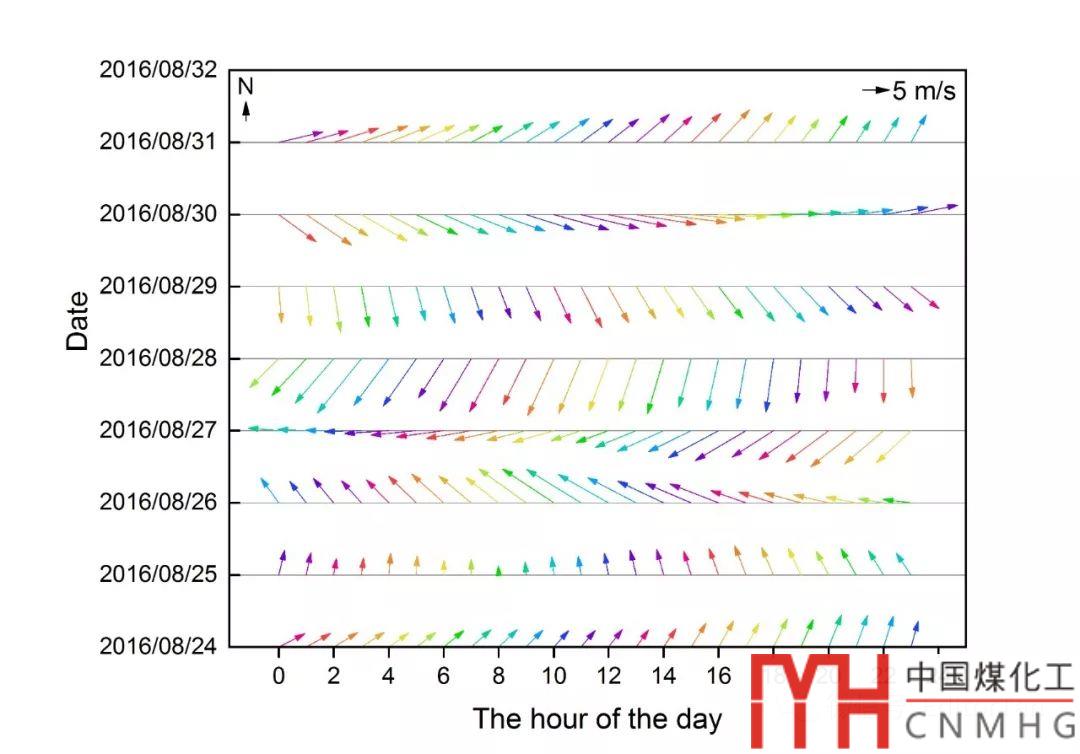

得到下圖的效果：

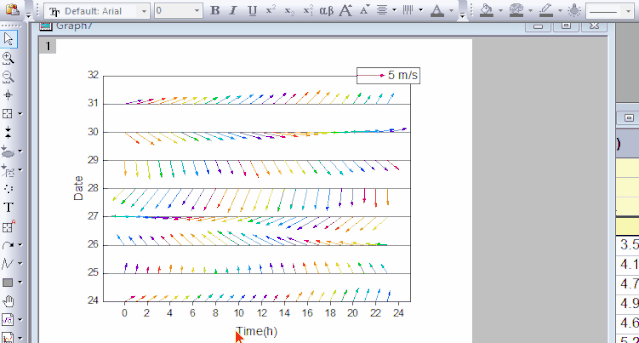

還需要修改一下，橫軸應該改為“一天中的時刻”，縱軸刻度值應該附加上前綴“2016/08/”。請看演示：

但是，大家有沒有注意到，圖例中的箭頭長短是不是要跟矢量箭頭的長短比例要相同呢？別看圖例中已經有個箭頭，它的長短并不能代表比例尺。需要尋找一個風向垂直于橫軸的箭頭，找到第幾行（119行）對應的風速（8.2 m/s），畫一個箭頭跟它等長，然后查看畫出的箭頭的兩個Y值，在Excel中十字交叉法計算一下ΔY，然后計算Y'，填入到箭頭的屬性窗口的Y值中，即可繪制出一個5 m/s的比例。下面請看演示：

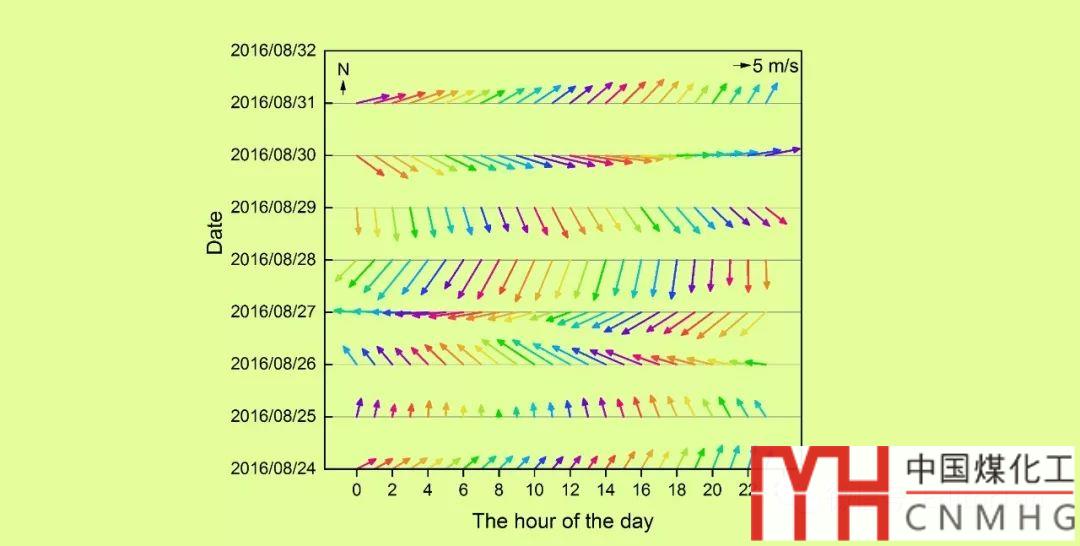

最終得到下圖的效果：
