教程 | Origin畫一張有意思的熱圖

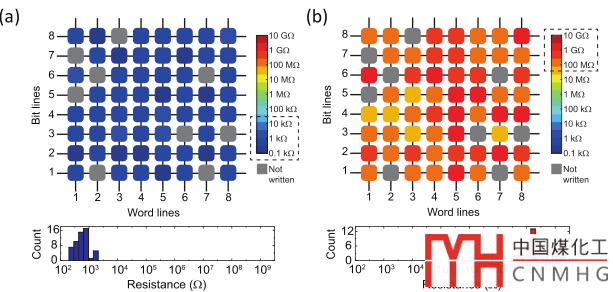

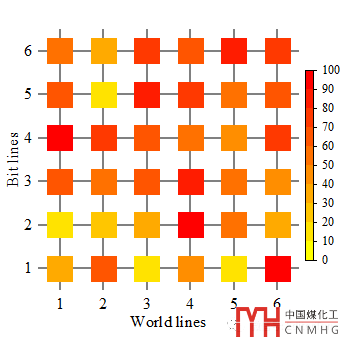

山東大學的King提問：方塊熱圖怎么畫？
技巧1：利用兩列XY數據繪制heatmap圖

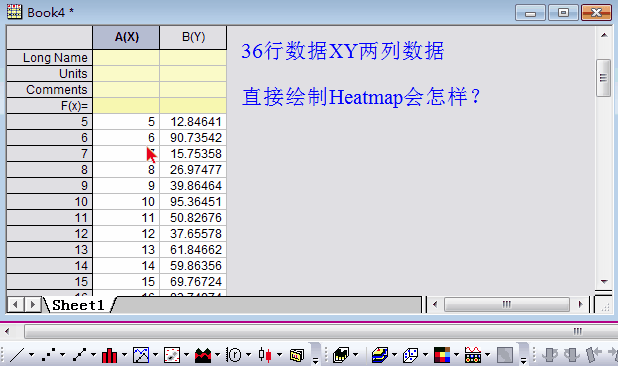

提供的表格為36行×2列數據，如果直接對XY兩列數據繪制heatmap會怎樣？

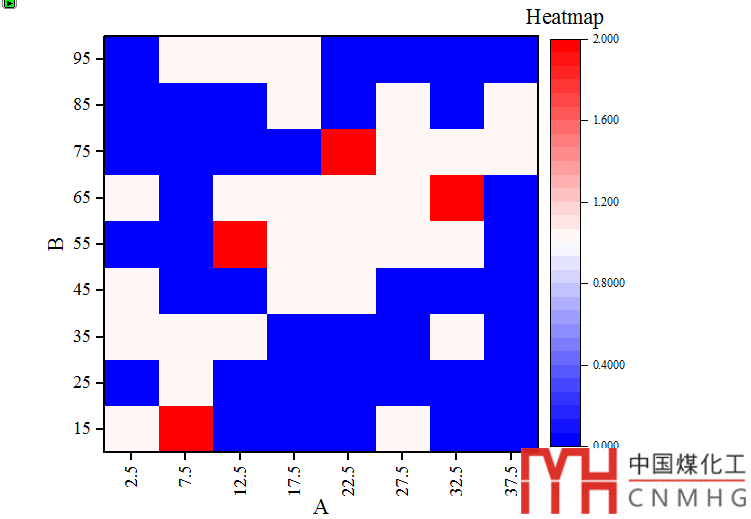

結果：生成了一張新表，表中數據為統計結果。熱度圖是繪制出來了，但不是我們想要的結果。

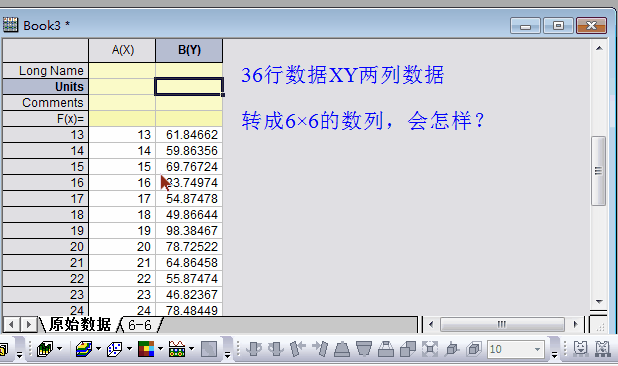

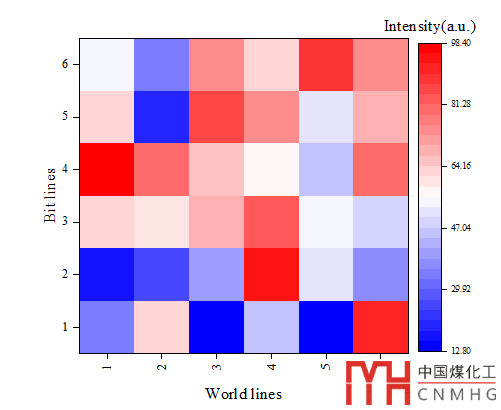

技巧2：將2列改6×6矩陣?yán)L制熱圖
得到下圖的效果：

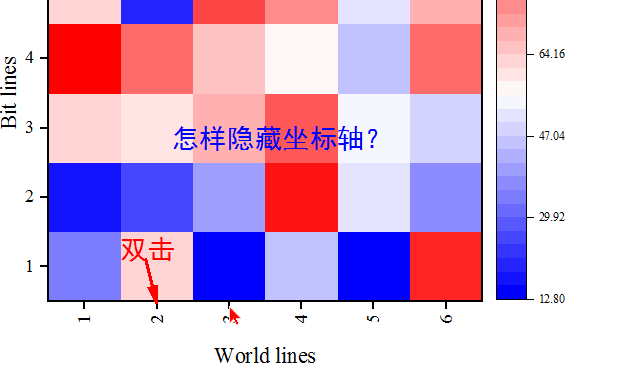

技巧3：怎樣隱藏/顯示數軸？
雙擊刻度線，在彈窗中修改Line and Ticks中的Show line and ticks的勾選框，可以顯示或隱藏坐標軸。
得到下圖：

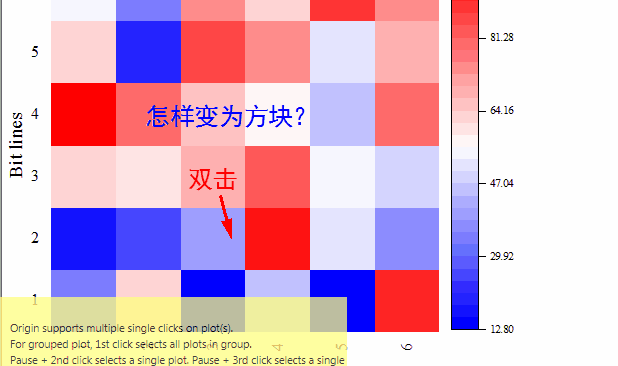

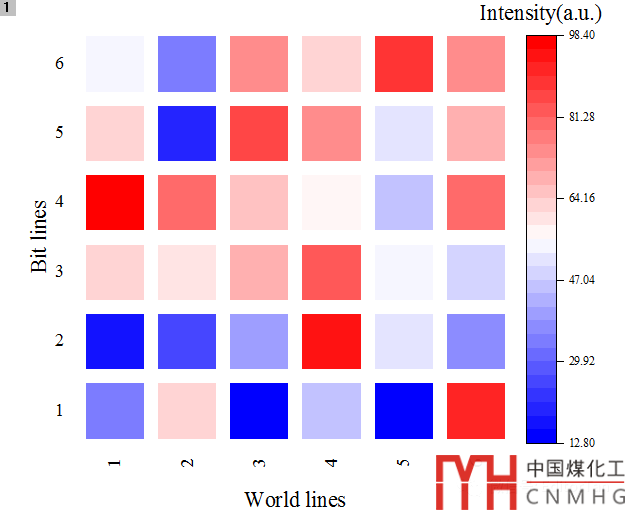

技巧4：怎樣將熱度圖改為方塊？
注意：在拖動兩個Spacing進度條時，怎樣設置成一致的大??？可以點擊鍵盤的←和→方向鍵微調，然后用鼠標點擊滑塊可以顯示具體調整的數字（50%的間距比較好看）。
得到下圖：

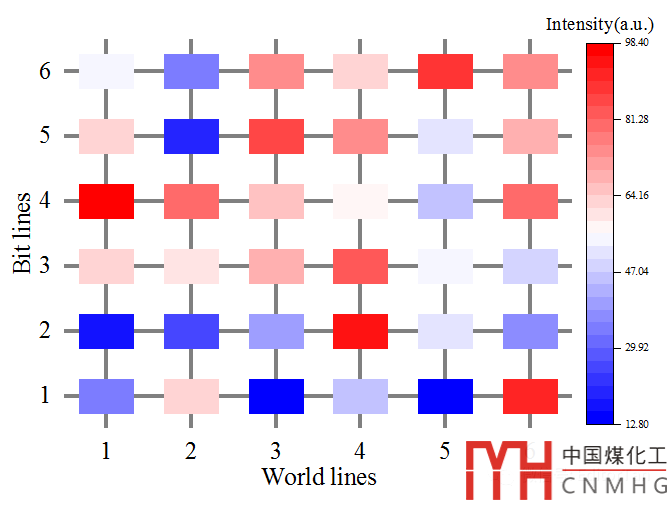

技巧5：怎樣添加Grid網格線？

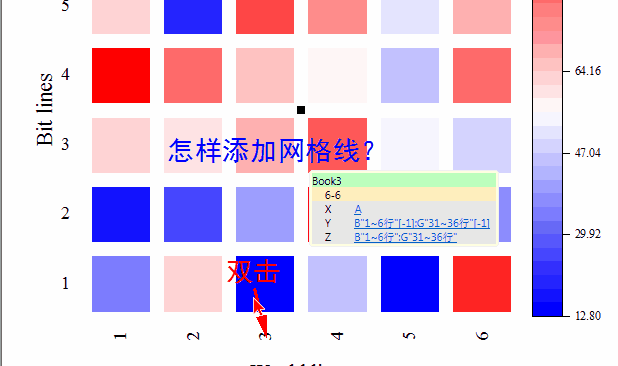

雙擊數軸，這里沒有數軸，那就雙擊刻度值，在彈窗中點擊Grids勾選主網格。
得到下圖：

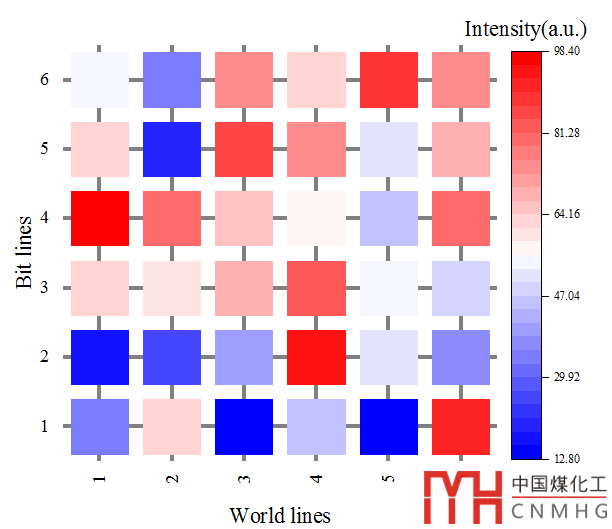

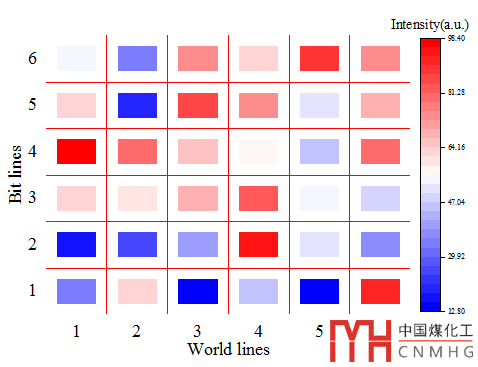

技巧6：如果想讓樣品在網格線的焦點上，只打開主網格，如上圖；如果想要樣品在網格內部，只需要打開次網格，如下圖。
畫3D柱圖時，技巧6可以讓柱子在網格中

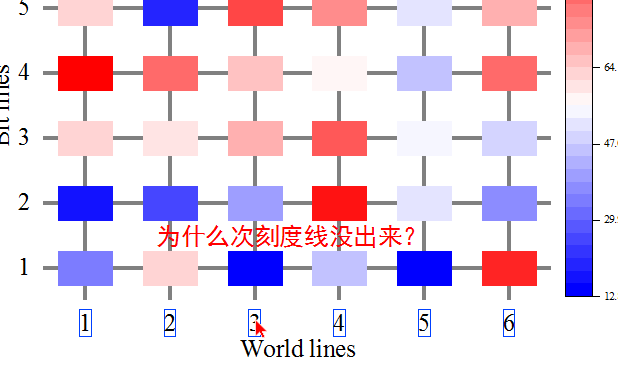

技巧7：為什么次網格線沒出現？
Scale中次刻度線的數目Count為0，說明沒有次刻度，所以次網格線是與次刻度有關的，打開次刻度，才能顯示次網格線。

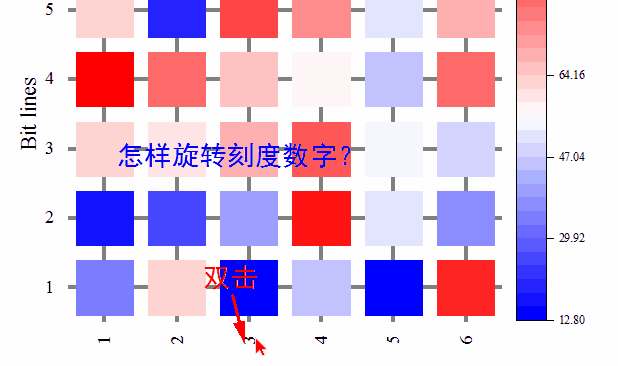

技巧8：怎樣旋轉坐標軸的刻度標簽？
原圖橫軸刻度值是逆時針旋轉90°的，所以將這個rotate由90改為0，就正了
技巧9：怎樣修改圖例字體的大?。?/strong>
圖例的刻度標簽太小，雙擊圖例，在彈窗中點擊Labels，在下方修改size的值來修改刻度標簽的大小。

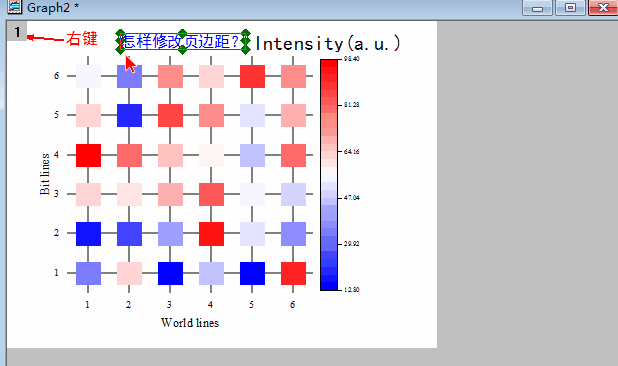

技巧10：怎樣調整heatmap圖的頁面邊距？
得到下圖：

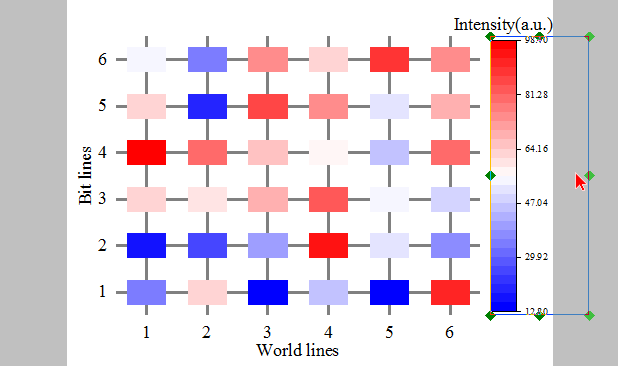

技能11：怎樣調整colormap圖例色帶寬度？

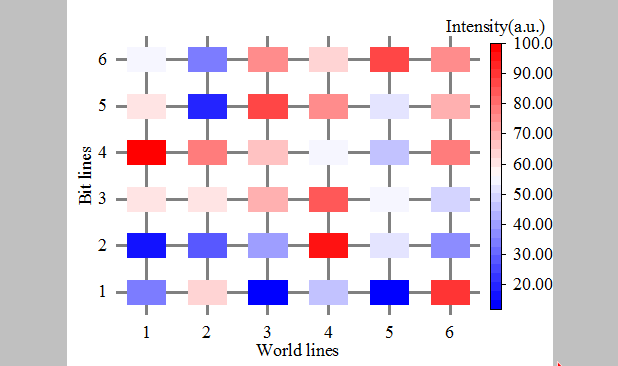

技能12：修改colormap刻度分布為整數
技能13：怎樣修改colormap刻度標簽為整數？

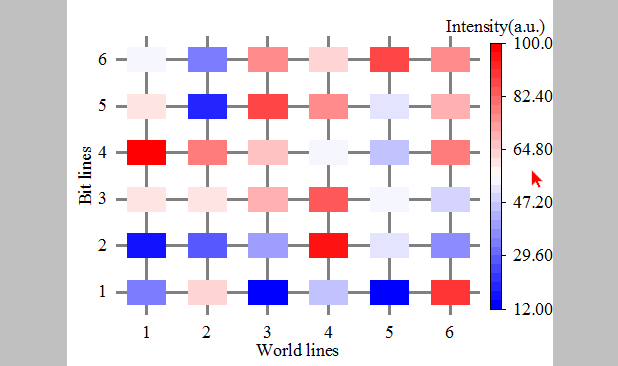

技能14：怎樣調整熱度圖的顏色變化范圍？
得到下圖效果：
技能15：將熱度圖改為正方形？
在前面經過頁邊距調整后，熱度圖變?yōu)殚L(zhǎng)方形了，按上圖的步驟，去除保持比例的勾選后，將width和height的值改為相等值。

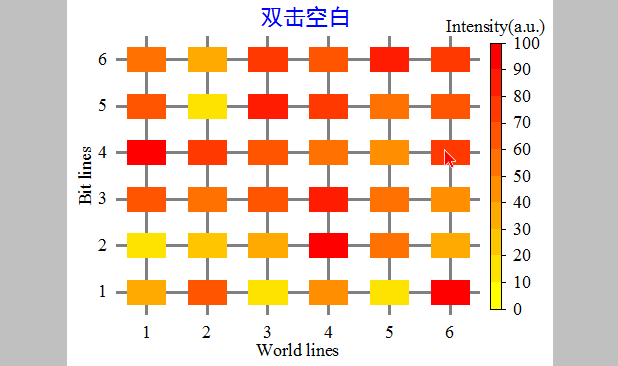

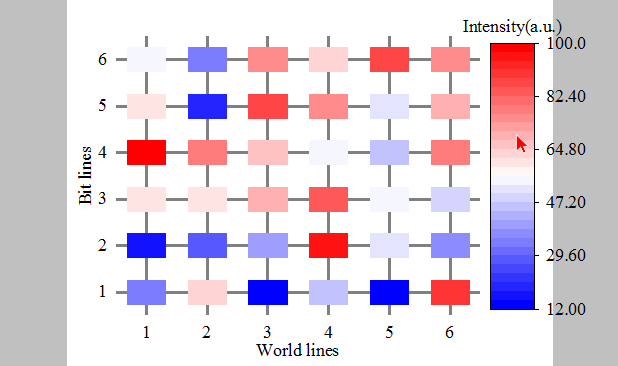

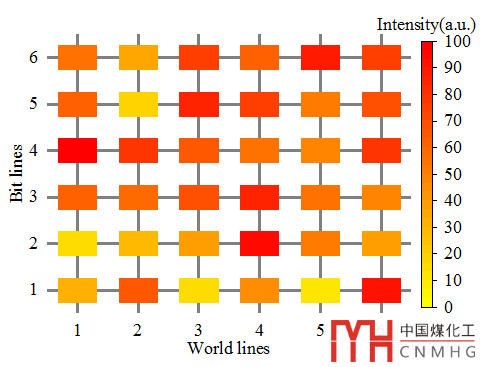

最終效果如下圖：
由于數據跟樣圖的數據不同，效果也不一樣，另外，圓角方塊，我還沒想出來怎么實現。如果你有更好的方法，也請?jiān)谙路搅粞?，我需要不斷學習，不斷進步。
