LaTeX表格的編制

時間：2020-09-03 來源：編輯之譚瀏覽：

▲

| LaTex 初級篇 | 第7篇文章 |

作者：Daniel

編輯：Daniel

同學們在用LaTeX 撰寫作畢業論文或者數學建模論文時，常常會遇到表格的問題，今天就來教大家如何用LaTeX 編寫表格. 主要學習兩個環境：tabular和 table.

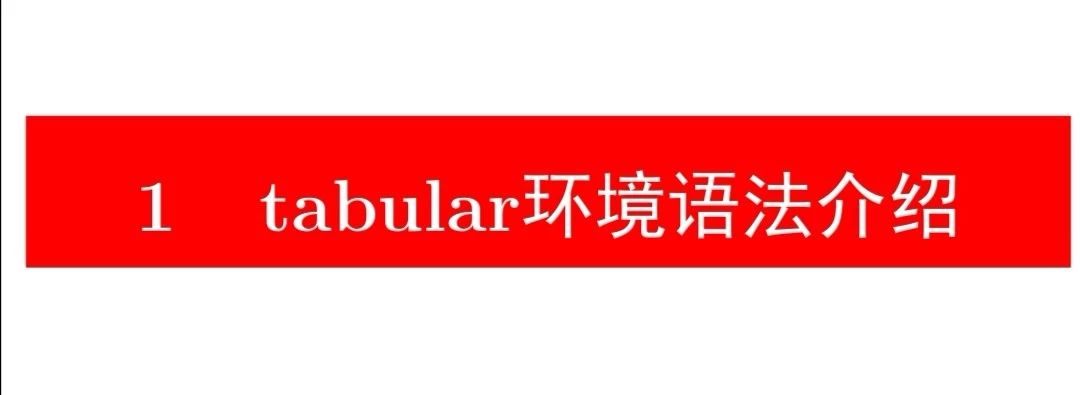

tabular 環境的語法與前面介紹過的 array 是類似的. 下面是tabular環境的語法：

begin{tabular}{cols} rows end{tabular}

cols: 列的對齊參數，可以取 l,r,c 中的任意一個字母,分別表示左對齊、右對齊、居中對齊. 表格的列數必須等于cols中字母的個數. 例如表格有三列，第一列左對齊，第二列、第三列居中對齊，則cols的參數填寫為lcc, 若三列都居中對齊，則 cols 的參數填寫為ccc, 或者 *{3}{c}, 即 *{3}{c} 意思為重復的3個c.

rows: 一行的元素用&分隔，一行結束后用換到下一行.hline用來畫水平線，它可以出現在第一行或者緊跟在后面.

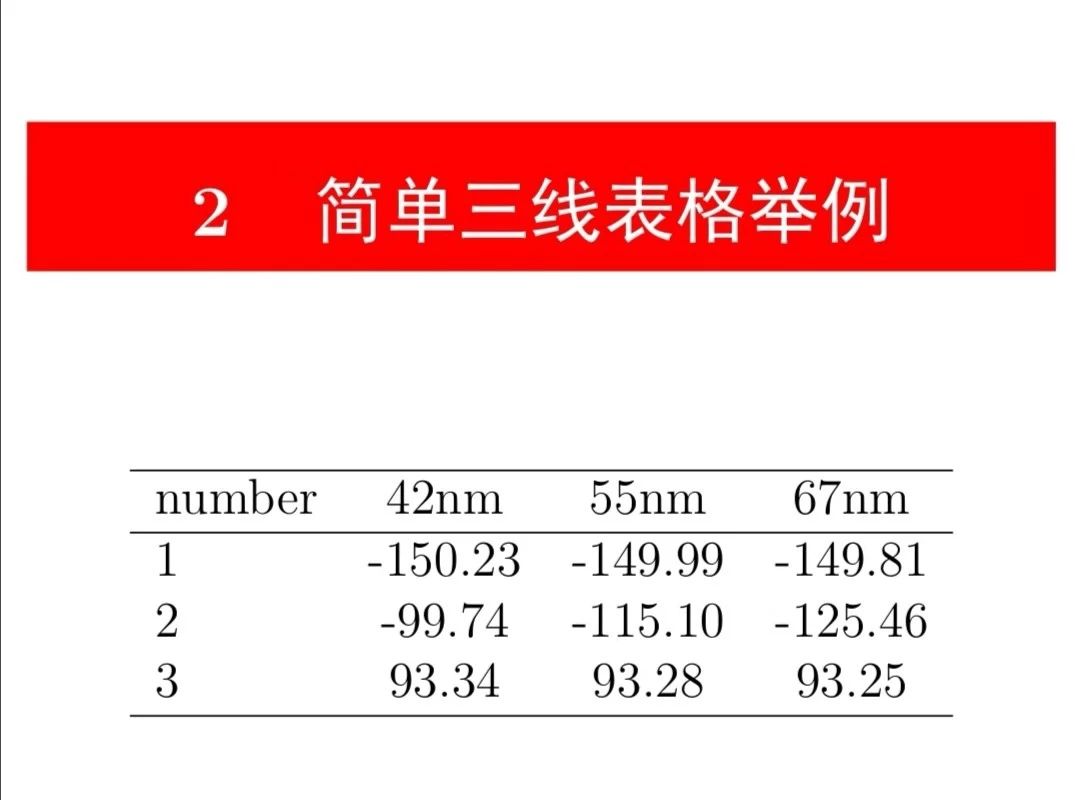

代碼為：

1begin{tabular}{l*{3}c}
2hline
3number&42nm&55nm&67nmhline
41&-150.23&-149.99&-149.81
52&-99.74&-115.10&-125.46
63&93.34&93.28&93.25
7hline
8end{tabular}

(左右滑動可以看完整代碼，下同)

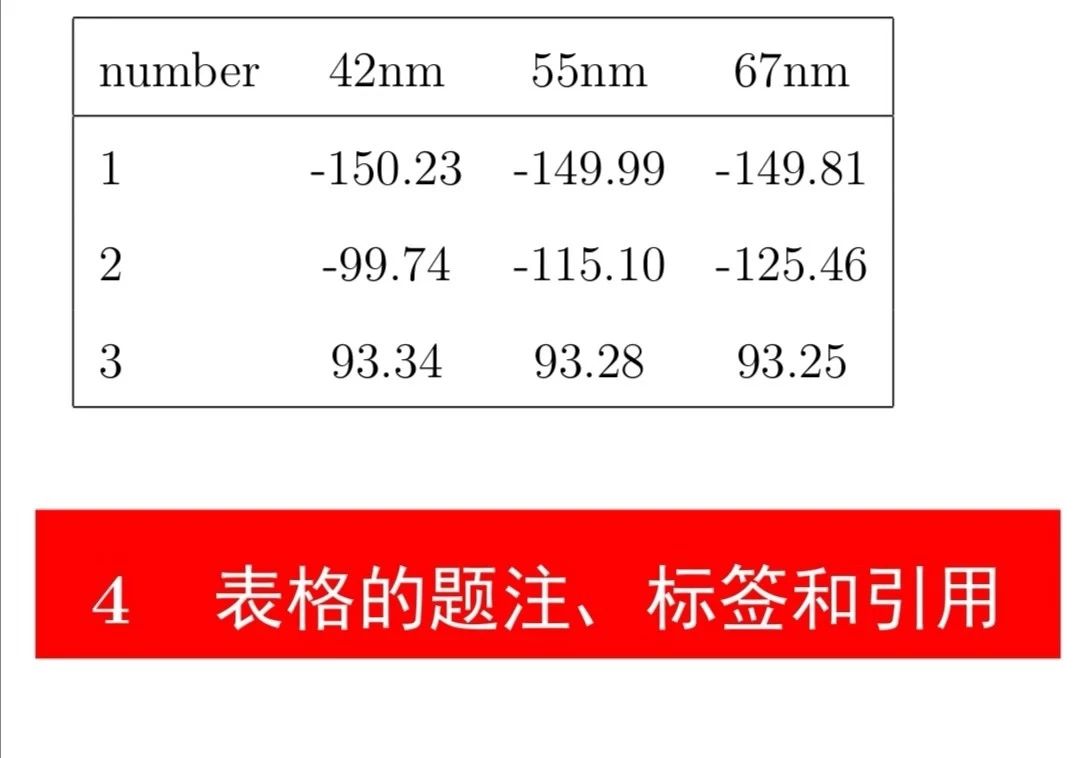

要得到上面的表格，只需要將前面表格的源代碼第一行修改為：

begin{}{|l*{3}{|c}|} 或者等價地，begin{tabular}{|l|c|c|c|}

代碼為：

1begin{tabular}{|l|c|c|c|}
2hline
3number&42nm&55nm&67nmhline
41&-150.23&-149.99&-149.81
52&-99.74&-115.10&-125.46
63&93.34&93.28&93.25
7hline
8end{tabular}

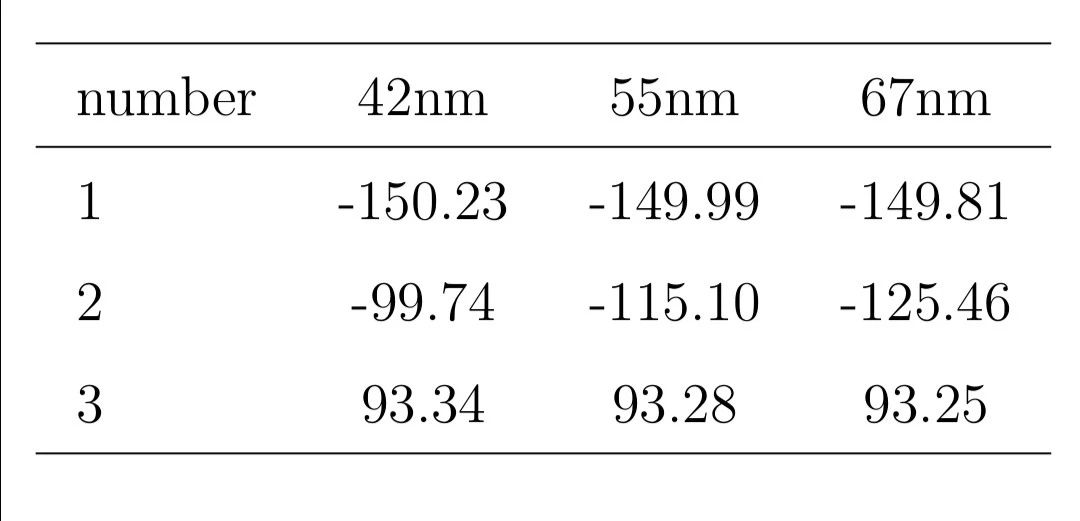

如果只加左右兩邊的豎框線，則第一行代碼為begin{tabular}{|lccc|}，懂得怎樣加豎線了嗎？是不是很直觀！效果如下：

我們知道，論文中的表格需要在表格上方添加一行題注，例如，表1：Intrinsic thermodynamic function of CuO2, 而且在下文還會引用這個表格，這里涉及到題注、標簽和引用的問題，我們可以用table環境來實現.

其語法為：

begin{table}[where]

caption{} label{table1}

table

end{table}

位置: 中括號的參數有三種常見的取值：h, t, b 分別表示將表格至于當前位置，本頁的上方和本頁的下方，如果本頁位置不夠，LaTeX 會自動將表格移動到下一頁的上方或下方，這種LaTeX 的這種操作叫做表格（或圖片）的浮動.

題注：命令caption{ }用于添加題注，題注的內容放在大括號內.

標簽：命令lable{ }用于添加標簽，例如talbe1.

引用：命令ref{ }用來引用添加過標簽的表格, 例如在源文件中添加語句“表ref{table1}”，在pdf文檔中輸出“表1”. 這個紅色的數字序號是超鏈接，點擊它可以跳到表1，是不是非常cool！

將tabular編寫的表格源文件嵌入到table環境中，并插入表的題注和標簽，然后學著引用該表，輸入如下代碼：

 1begin{table}[h]
 2centering
 3caption{Intrinsicthermodynamicfunctionof$mathrm{Cu}_2mathrm{O}$}label{table1}
 4begin{tabular}{l*{3}c}
 5hline
 6number&42nm&55nm&67nmhline
 71&-150.23&-149.99&-149.81
 82&-99.74&-115.10&-125.46
 93&93.34&93.28&93.25
10hline
11end{tabular}
12end{table}

運行得到下面的效果：

有時我們會覺得表格的行、列間距很小，例如前面的表1, 內容顯得有些擁擠，這時我們需要手動調整一下行列間距.

列間距調整：命令tabcolsep是一個長度值，LaTeX 設置它的標準值為表格列間寬度的一半. 我們可以通過重新設置它的值而增減列間距. 例如

setlength{tabcolsep}{3mm}

表示在每列的左右各增加3mm的距離，從而列間距增加了6mm.

行間距調整：命令arraystretch可以用來調整整個表格的行間距，它是一個標準行間距的倍數，我們通過重新定義命令renewcommand來改變這個倍數，例如

renewcommand{arraystretch}{1.5}

表示行間距變?yōu)闃?biāo)準的1.5倍.

注意這兩個命令都必須放在tabular環境外使用. 為了使它們只在局部起作用，可以將它們放在table環境以內和tabular環境以外.

局部行距調整：如果我們只需要在某兩行之間增加一個間距，我們可以在前一行的換行符后面添加語句[0.5ex], 它表示在這行后面增加字母x高度的一半的距離.

將下面的兩句語句添加到上面的表1的源文件中，

setlength{tabcolsep}{3mm}

renewcommand{arraystretch}{1.5}

試著編譯一下，看看行列間距是否發生改變？

 1begin{table}[h]
 2renewcommand{arraystretch}{1.5}
 3setlength{tabcolsep}{3mm}
 4begin{tabular}{l*{3}c}
 5hline
 6number&42nm&55nm&67nmhline
 71&-150.23&-149.99&-149.81
 82&-99.74&-115.10&-125.46
 93&93.34&93.28&93.25
10hline
11end{tabular}
12end{table}
