教程 | Origin紅外光譜-自定義基線

時間：2020-06-17 來源：網絡 瀏覽：

【導讀】天津大學的譚博士提問：基線上揚，紅外光譜分峰擬合，求積分面積。多數光譜曲線多為多峰疊加，峰值分析步驟類似。

例如前期推過XPS多峰擬合：

【點擊閱讀】Origin對曲線進行多峰擬合

屬于水平基線的曲線分峰擬合。

對于基線上揚的紅外光譜的多峰擬合，涉及以下技能：

■自定義基線

■多峰擬合

■積分面積

今天推出：紅外光譜-自定義基線。

第一步：數據處理

假設我們有一個紅外光譜曲線的數據，我們想對某個復合峰進行分峰擬合，但這個峰所處的基線上揚，那么我們要選擇基線起點和終點，一個比較大范圍（1800~800 cm-1）的數據，拷貝局部數據，創建基線。

圖1

上圖中紅色基線，是手繪上去的?；€上揚的光譜曲線，基線并非斜線，而是在起點峰下方遲緩一下，終點峰下方彎曲，其特征為S型。

第二步：自定義基線

紅外光譜的X軸波數是從大到小的，雙擊X軸，將Scale范圍顛倒一下。

然后點擊菜單“分析-峰值及基線-峰值分析”打開對話框。

圖2

于是可以打開下圖的對話框，有5項功能。

圖3

根據實際需要，我們可以自定義基線，然后減去基線（得到底部平直的曲線）或者創建基線（上揚的曲線）。

（1）減去基線

在上述步驟選擇“減去基線”后，點擊“下一步”后可以選擇“基線模式”為“用戶自定義”，去除自動查找的?，設置20點，點擊添加。

圖4

這里20個點，是我們手動添加的點數，默認8個點不夠。

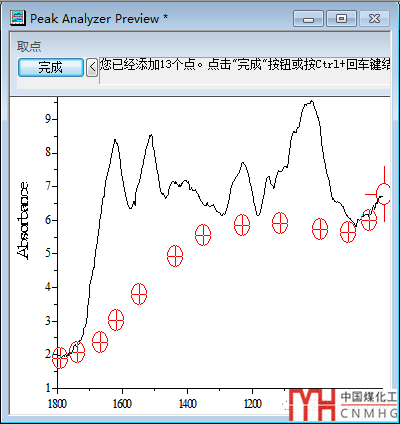

點擊添加后，上圖窗口自動消失，鼠標變?yōu)槭中?，我們可以在基線附近依次雙擊，繪制基線，最后點擊“完成”返回“峰值分析”對話框。

圖5

點擊“下一步”，選擇“B樣條”使手動添加的基點之間連接為平滑的基線。

圖6

點擊下一步后，有個“減去”按鈕是乒乓鍵，點一次會扣除基線，再點一次變?yōu)?ldquo;不減去”，分別得到下圖的效果。

圖7

我們選擇“減去”基線后，得到上圖右圖的曲線，同時得到下表數據。

圖8

（2）創建基線

在圖3中選擇“創建基線”，后續步驟參考圖4~6，得到下圖效果及表中的基線數據。這樣可以不用拉直基線，保留上揚特征，大家在XPS擬合中會經常見到基線上揚，當然有時候也有基線水平的XPS（減去基線的結果）。
