活套法蘭屬于松式法蘭，法蘭環變形時對容器或接管不產生附加力矩，制造、安裝方便，可采用與容器或接管不同的材料制造，像鋯制等不能與鋼熔焊的容器、換熱器上運用的就比較多，其法蘭環用碳鋼或低合金鋼就行，能夠節省貴重金屬。但活套法蘭的法蘭環厚度較大，只能用于壓力不高的場合。

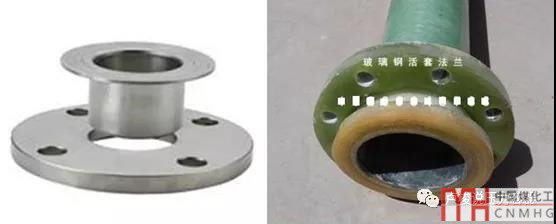

另外，活套法蘭還常用在玻璃鋼等非金屬設備（如右下圖所示），及內襯有脆性材料且壓力不高的鋼制設備上。

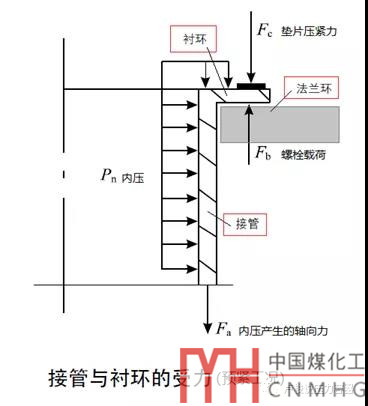

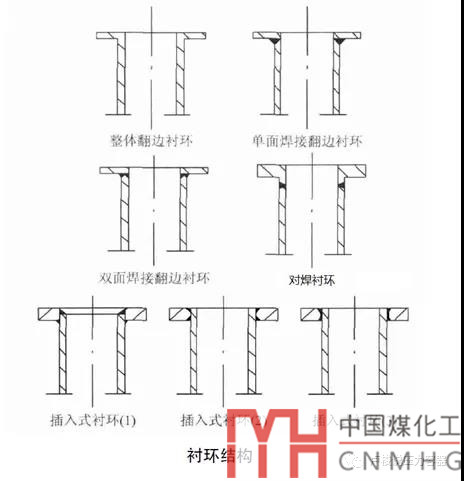

如圖2所示，活套法蘭可分解為三部分：襯環（翻邊）、接管、法蘭環。而襯環（翻邊）與接管的連接可以有多種形式，如圖3所示，包括整體翻邊、襯環接管焊接連接兩大類。
襯環+接管在墊片壓緊力、螺栓載荷及壓力的作用下，結構不連續處會出現較大的應力集中，如果采用圖3中整體翻邊、對焊襯環就可以避免應力集中最嚴重的地方和焊縫重疊，這兩種情況是最合理的。對于插入式襯環，第（3）種為全焊透，是比較好的。
整體翻邊結構沒有焊縫，是最理想的，只是制造成本相對其他幾種都高一點。事實上，整體翻邊結構還存在一個問題，受加工能力的限制，襯環做不了太厚，而且襯環也不能撇開接管單獨加厚。

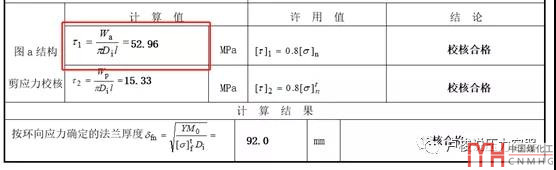

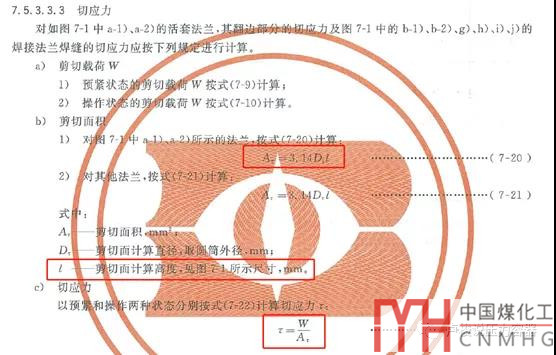

活套法蘭在強度計算時，要校核翻邊部分的剪應力（按0.8倍的許用應力控制），見GB/T 150.3的7.5.3.3.3，見圖4、圖5，翻邊厚度l直接決定了這個剪應力的大小。

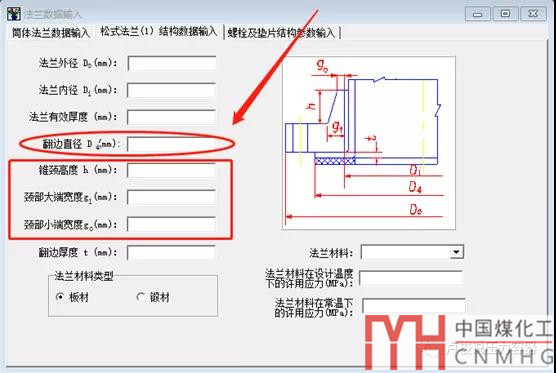

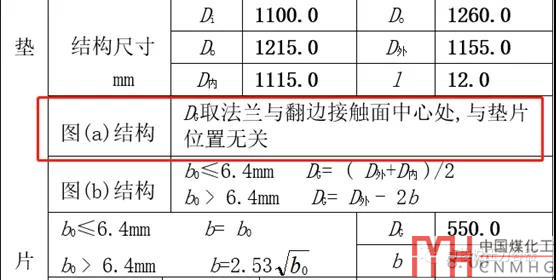

在SW6計算時，有兩個小小問題要注意，一、SW6輸入界面上翻邊厚度符號為t，而計算書中為l。二、翻邊直徑D4，如果你這個值不填、或填得不合理，程序不會有任何提示，但這個值又直接影響了墊片壓緊力作用中心圓直徑DG，見圖7圈紅處。
參考文獻：寧遠林, 馮秋元, 張永強, 等. 鋯制壓力容器活套法蘭接管的結構分析[J]. 化工設備與管道, 2014, 51(6).
