感謝上海大學的齊博士提供原位XRD-GC數據，譚編設計原位XRD與充放電圖的繪制教程及模板。

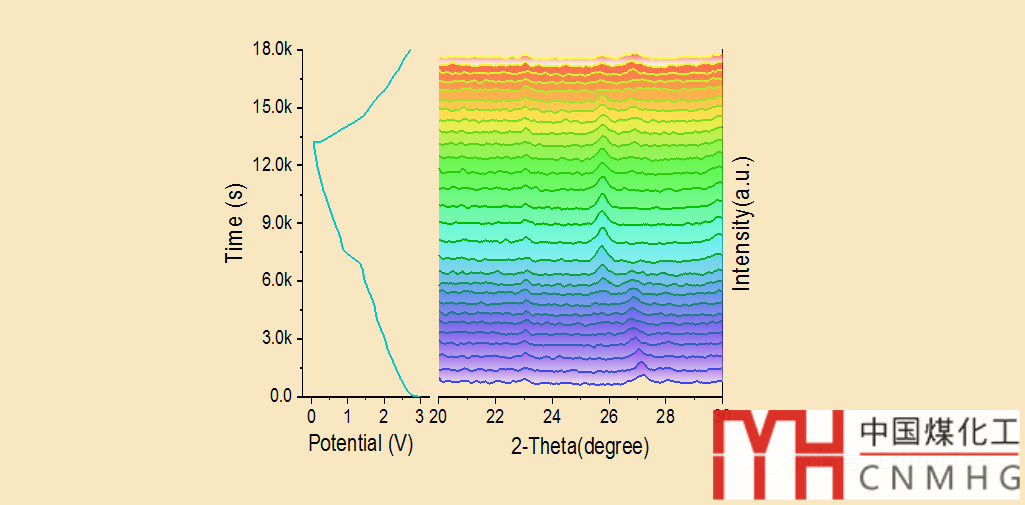

今天，給大家推出如下圖所示的原位XRD-GC圖的教程和模板。

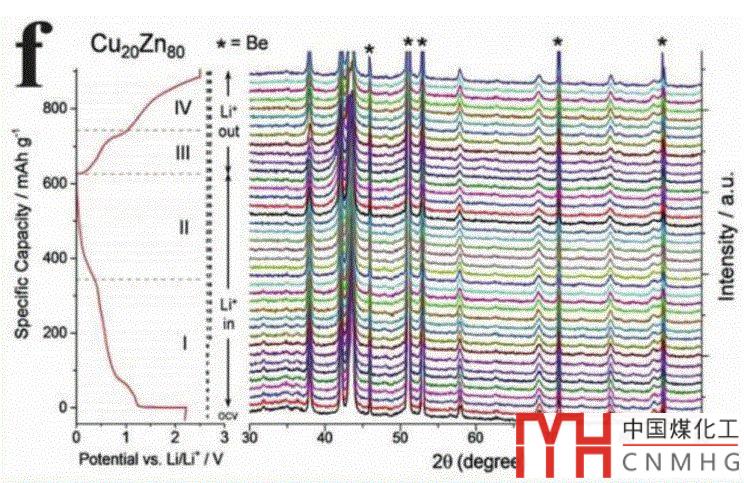

圖1 文獻圖

1. 數據表的準備

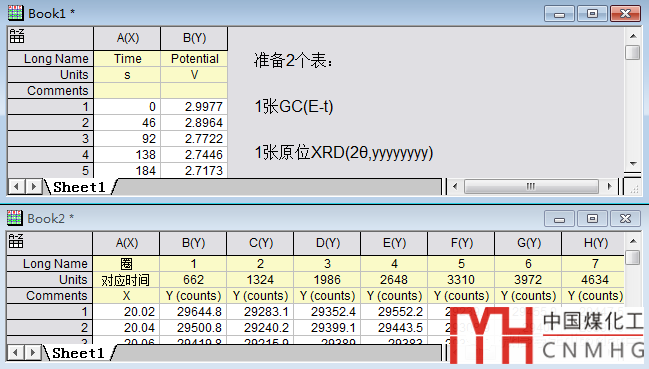

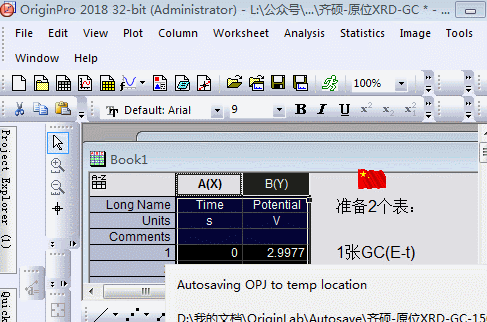

準備兩張表：GC數據表、原位XRD數據。GC數據表通常為t、E兩列數據集

2.原位XRD-GC模板的使用

由于在模板中添加文本和虛線會作為不可變元素出現在模板中，對于不同的體系需要標注不同的文本和虛線，因此，在模板的設計時不添加這些文本和虛線，需要利用模板繪圖后自行添加。

下面是【190926C】原位XRD-GC模板的使用方法。

本來想為XRD填充七彩色，然后保存為模板的，但保存的模板再調用后，填充顏色為默認的色塊，并不是我們設置的七彩色（目前還沒找到原因，為什么，可能是坑可能是BUG）。只好靠我們自己在調用模板后，對繪圖進行填充色的設置，具體演示如下：

3. 模板的制作關鍵技術

3.1原位XRD扣基線

在不同的充放電階段，因嵌脫鋰而使電池材料晶相發生變化，伴隨新物相的生長與消退。在充放電進行時，在預設的時間點進行XRD掃描測試，得到多條XRD曲線。

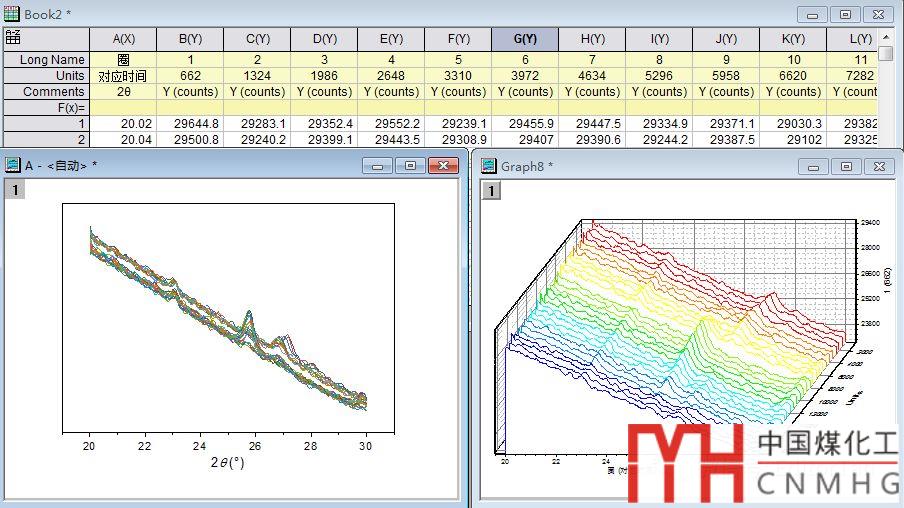

如上圖所示，這種XRD基線線性上揚，除了用3D瀑，很難將原位XRD的特征演化展現出來。因此，需要將基線拉成水平。

但是，這么多條XRD數據怎樣將其拉平？

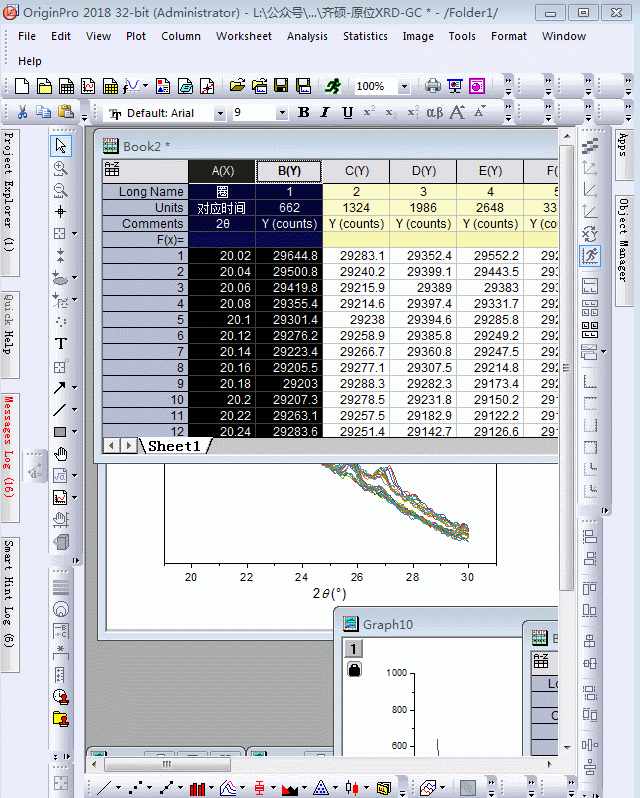

利用Origin的Analysis-Peaks & Baseline可以一步一步地設置基線扣除某一條曲線的基線。原位XRD哦，很多條數據，一條一條地盤？今晚通宵或許可以搞定。

譚編創新性地提出一種方法：創建基線扣除法。

第一步：創建基線數據

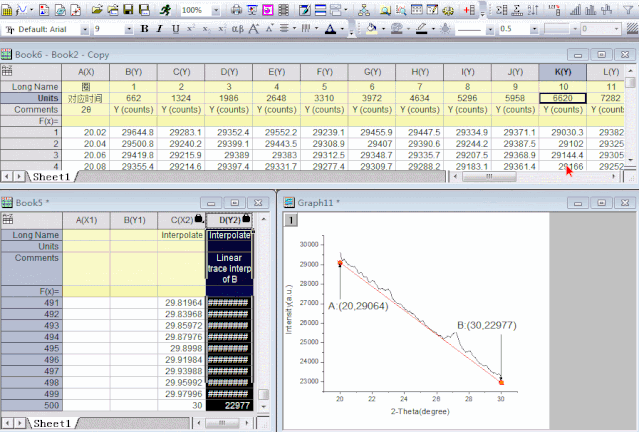

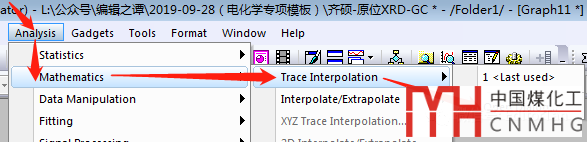

我們對某一圈XRD數據繪圖，利用直線工具畫一條基線，再利用屏幕讀數工具“Screen Reader”讀取開始角度A和結束角度B的坐標；然后創建一個空白表，填入這兩個點的坐標，繪制散點（只有兩個點）；最后利用“軌跡插值”法產生一條直線的數據，具體地，點擊菜單Analysis-Mathematics-Trace Interpolation-OpenDialog...

將寬展的數據點設置為500（跟原位XRD數據點數一樣，2θ范圍一樣20°~30°）。

第二步：f(x)減去基線數據

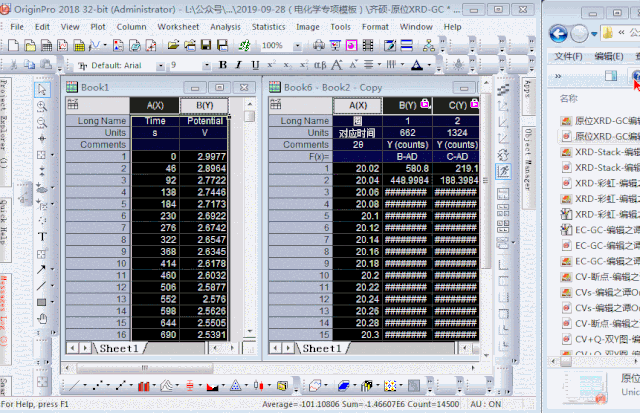

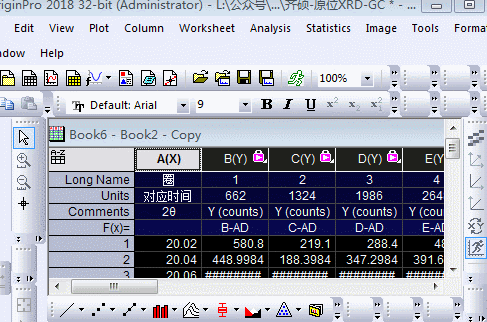

將前面創建的基線的Y列數據，拷貝到原位數據表最后一列（這里是AD列），然后對每一列的f(x)單元格，例如對B列輸入“B-AD”（注意不是b-ad哦?。┘纯蓪列數據減去基線數據。

3.2 XRD的繪制

XRD的繪制中，我們利用【190926A】XRD-Stack模板快速繪制，然后雙擊Y軸，在彈窗中?勾選Reverse，確定。最后點擊并刪除上、左邊框線。

3.3 GC的繪制與縱軸橫軸轉置

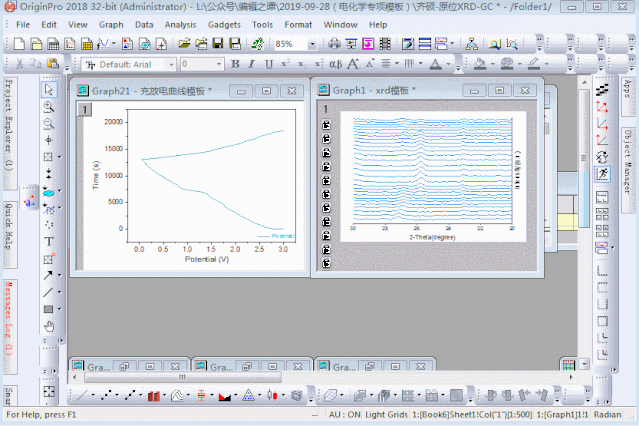

這里利用【190926B】電池充放電GC模板，然后點擊右側工具欄的XY交換按鈕，將充放電曲線由原來的E-t轉變?yōu)閠-E。

3.4組合打開的兩個圖

Origin2018有一個非常有用的Merge工具，可以將繪制好的單個圖片一鍵組合成一張圖片。

我們調整好格式和布局之后，可以保存模板。
