在繪圖中，經常遇到幾條曲線非常接近，圖例通常難以區分，這就需要將局部放大。通常的做法是插圖，插圖仍然保留坐標軸，需要占據空間角落，而且顯得整體圖片繁雜。

電子科技大學的黃博士提出：利用放大鏡對曲線局部放大，代替?zhèn)鹘y(tǒng)插圖。這個想法非常新穎。

一些出彩的Origin繪圖往往需要借助其他軟件（如CDR或AI）修圖或增加其他圖形效果，但是譚編提醒大家，PPT其實是一個非常不錯的繪圖軟件，有人將PPT玩壞了（例如：張老濕科研作圖）。譚編提倡采用熟悉的一兩個軟件解決繪圖問題，今天，譚編利用PPT的裁剪工具制作Origin繪圖的放大鏡效果。

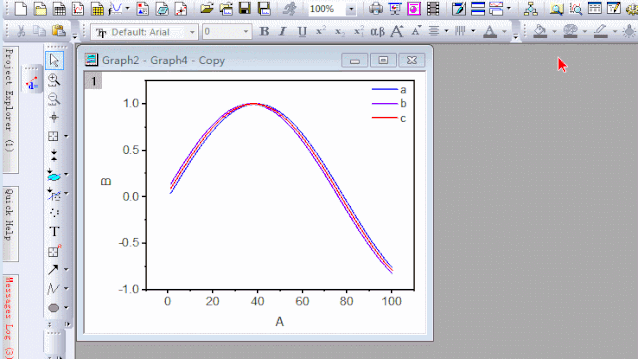

首先，我們利用Origin繪制一張圖，然后復制一個繪圖，在復制圖中，點擊左邊欄的放大鏡，拖選局部曲線，實現放大。

然后，選擇放大的圖，按Ctrl+J復制（copy page），在PPT中選擇性粘貼為“圖片（增強型圖元文件）”

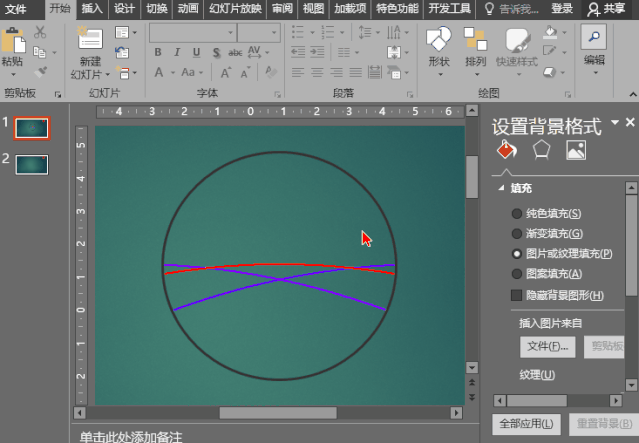

在PPT中，調整剛才粘貼的圖片寬度為12 cm。然后選擇“格式-裁剪”下方的倒三角，選擇“裁剪為形狀”，選擇一個圓形。圖形被裁剪，但是需要調整裁剪區域。點擊圖片，在點擊“裁剪”工具，此時出現8個句柄，拖動這些句柄進行調整。最后設置圖片格式，將“線條”設置為2磅，出現黑色圓形邊框。

從PPT中，Ctrl+c復制剛才裁剪的圓形圖片，在Origin軟件中原圖中，Ctrl+v粘貼，添加局部標記的圓圈、箭頭，調整圓形放大鏡的位置，搞定。

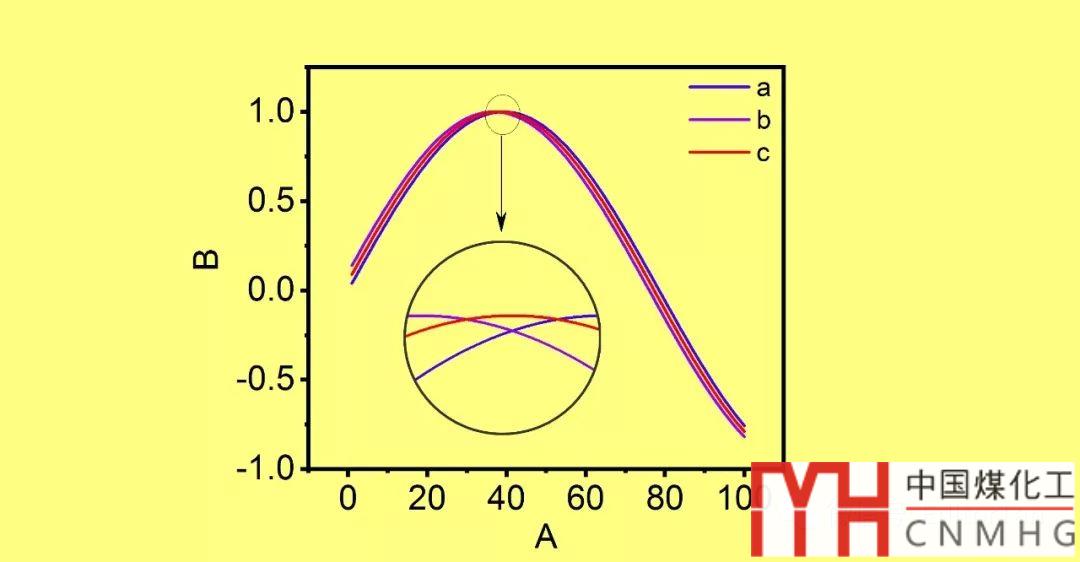

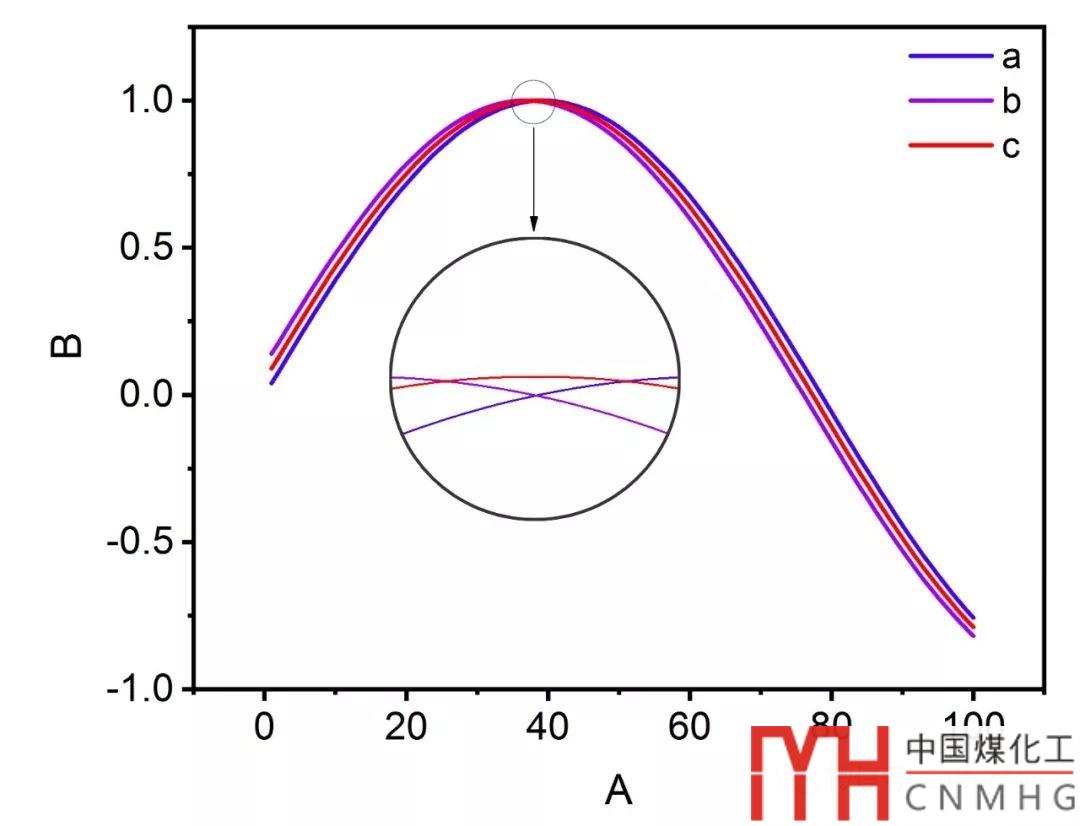

最終的效果：
