【導讀】華南理工的卓提問：怎樣根據公式繪圖？怎樣將多個公式繪制在同一個坐標系中？
譚編在4月底的Origin特訓營上舉例“我的第一個圖該送給誰”，繪制一個愛心圖表達“ILOVEYOU”（上圖中有這句話哦，看出來了嗎？），其實就是利用Origin根據公式繪圖。
【點擊閱讀】教程 | 勞動節用Origin畫I Love U送給Ta，會有意外驚喜嗎？
有不少讀者提到同樣的問題，因此，今天將以前付費的一篇教程分享出來。
技巧5：利用自變量Re的范圍創建X列數據
技巧6：利用函數公式創建Y列數據
技巧7：拖動列表題選擇數據
技巧9：3種方法修改坐標軸標題
技巧10：怎樣設置不均勻坐標軸（log軸）
本號同時推出【科研繪圖】微信視頻號，針對提問發布1min的視頻教程。信息里發送“視頻號”可以關注視頻號，不錯過精彩視頻教程。
Origin玩轉自定義函數繪圖
利用Origin繪圖，通常有兩種：數據繪圖、函數繪圖。根據實驗數據繪圖是Origin最常見的用途；而函數繪圖是將公式可視化的一種用途。
一提到函數繪圖，讓我們想到的是利用Matlab、Python、R語言編程，將公式繪制出圖像。
其實，Origin繪制函數圖像是非常簡單的。

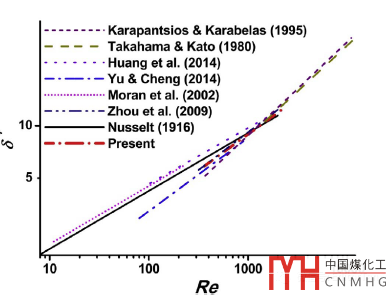

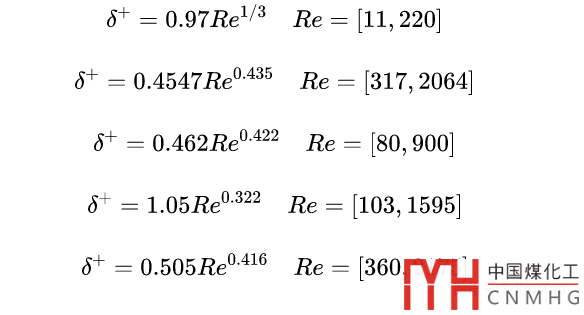

并將這些公式繪制在同一坐標系中，如下圖：
非常感謝卓的提問，只有好的提問，才能推出精彩的教程。最近很忙，無暇在后臺回復每一位讀者的提問，請多包涵，若有急需，可以加入我們的微信群。
很多讀者反饋：教程不夠詳細跟不上教程，或者教程中使用的軟件版本太高。為了解決這些問題，本教程非常詳細，屬于保姆級手把手教程。下面以O(shè)rigin8.5為例，演示繪圖過程。
1.利用Origin創建數據表
我們需要將5個方程的XY數據存儲在一張表中，因此我們需要增加表列。

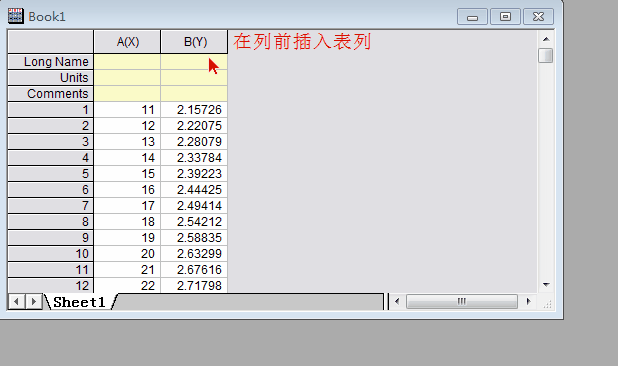

技巧1：在某列之前插入新列

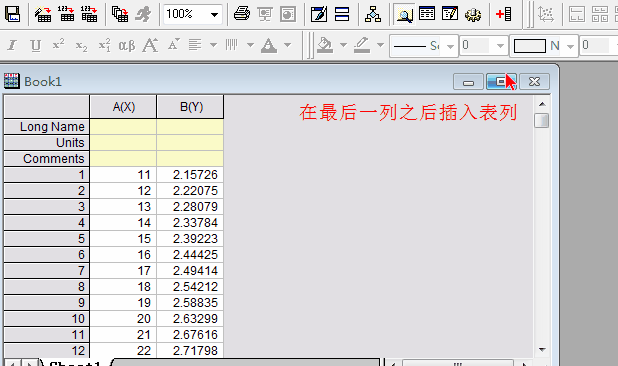

技巧2：在表的最后一列之后插入新列

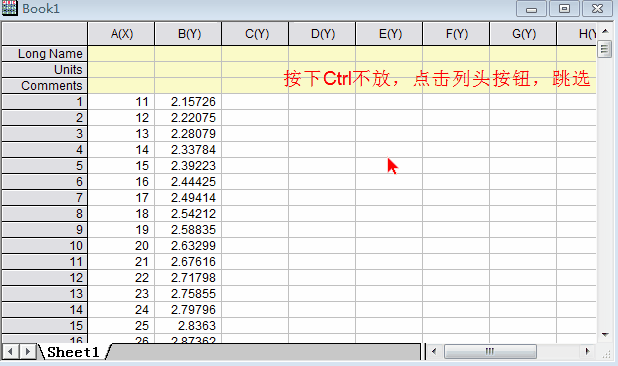

技巧3：多選、跳選多個列

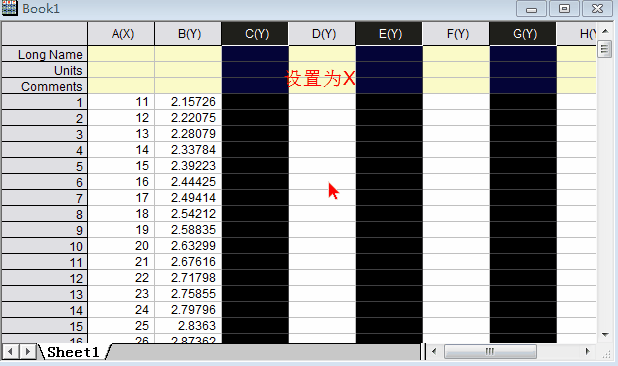

技巧4：設置表列為X或Y

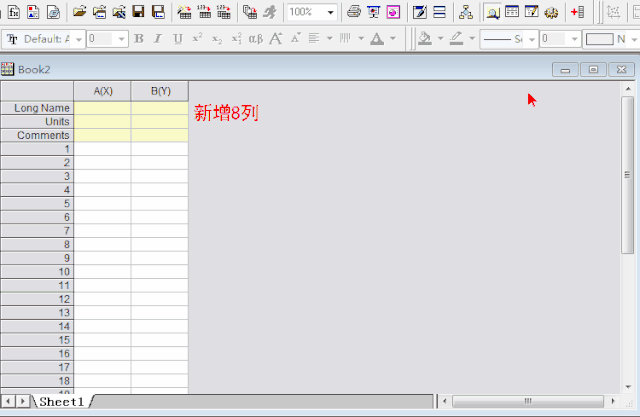

將這新增的8列設置為X列，這樣每個新增X列右邊那一列就自動跟隨設置為Y列了。

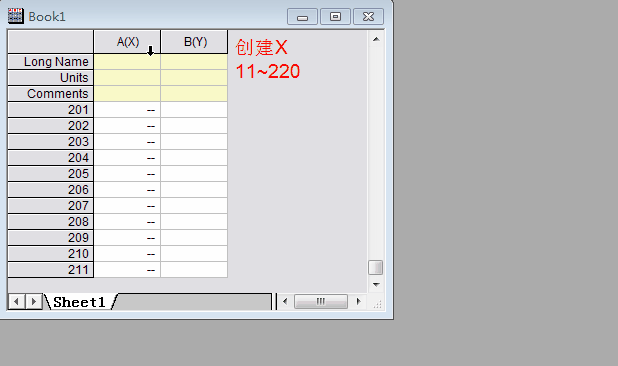

技巧5：利用自變量Re的范圍創建X列數據
公式的自變量Re=11~220，在Origin2018等其他版本軟件中，創建方式都相同，具體演示動畫如下：

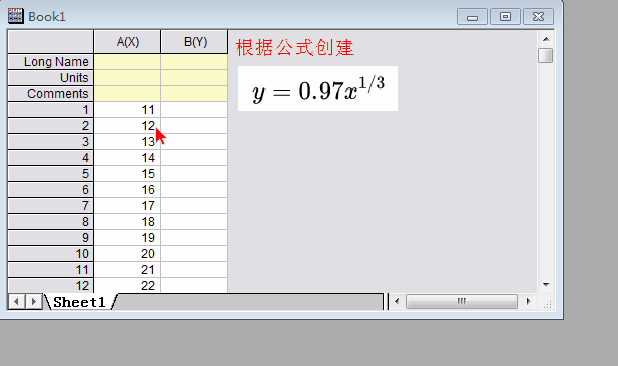

技巧6：利用函數公式創建Y列數據
公式1：
我們需要在設置列數據的對話框中，輸入公式，具體演示動畫如下：

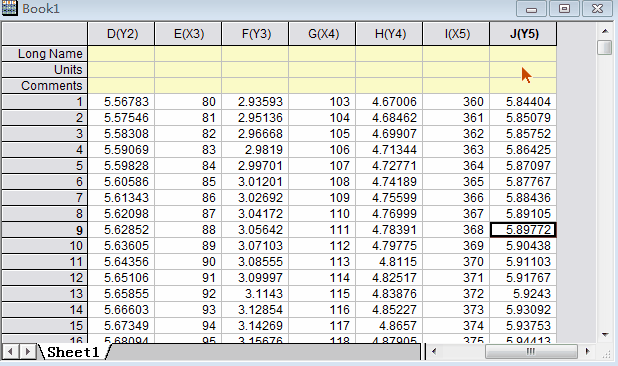

按照技巧5和技巧6的方法創建其他函數的數據，得到下表數據：
到這里，這5個公式的數據表就創建成功了。
2.選擇數據表繪制曲線

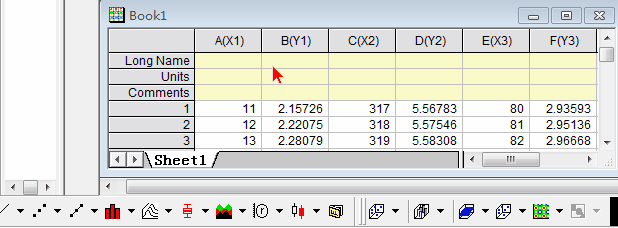

技巧7：拖動列表題選擇數據

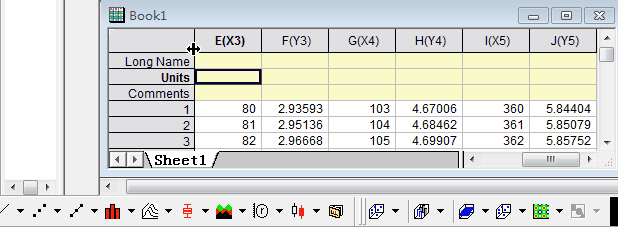

在第一列的列頭按鈕處，按下鼠標左鍵不放，向右拖到最后一列，全選數據。

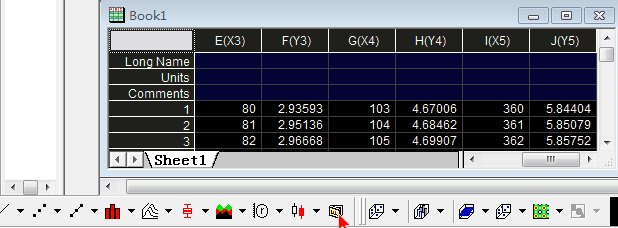

技巧8：全選數據

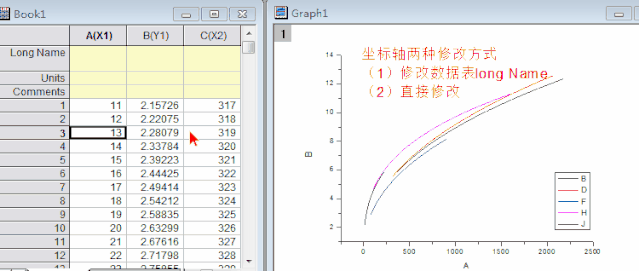

技巧9：3種方法修改坐標軸標題

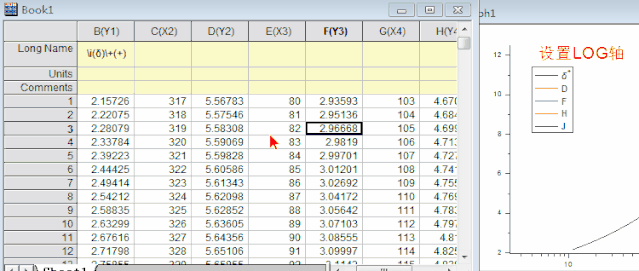

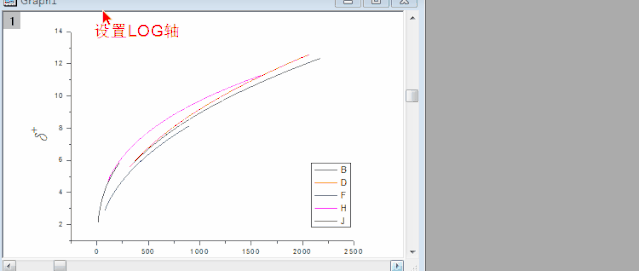

技巧10：怎樣設置不均勻坐標軸（log軸）
技巧11：怎樣設置圖例
