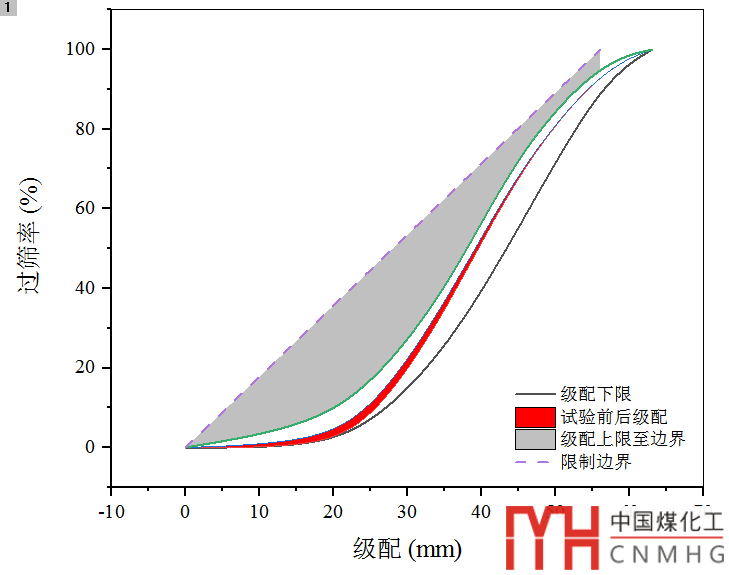

【導讀】石家莊鐵道大學的沛宇提問：怎樣繪制兩條曲線之間的填充圖。采用線下填充的另一種方式“面積圖”可以實現任意兩條曲線間的填充。
從零開始，怎樣繪制這樣的曲線間填充呢？今天譚編推出詳細教程。

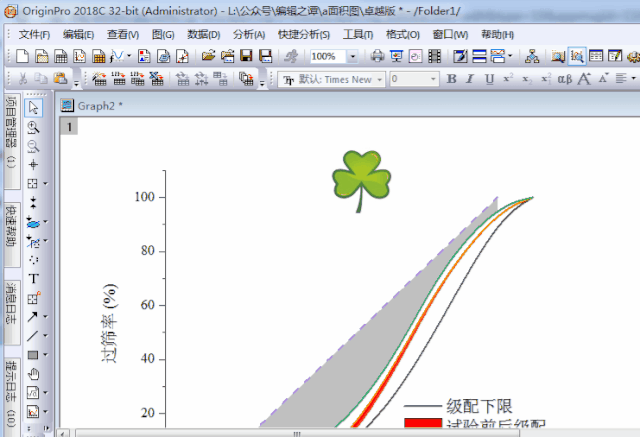

中科院化學所的周博士建議：教程中GIF動圖加一個開始的提示標志，非常棒！GIF動圖“三葉草”閃動3次表示開始，且有綠色進度條。
本號同時推出【科研繪圖】微信視頻號，針對提問，發布1分鐘的視頻教程。信息里發送“視頻號”可以關注視頻號，不錯過精彩視頻教程。
在【編輯之譚】信息里發送：練習文件，獲取與本文標題相同的origin演練文件，可同步操練。

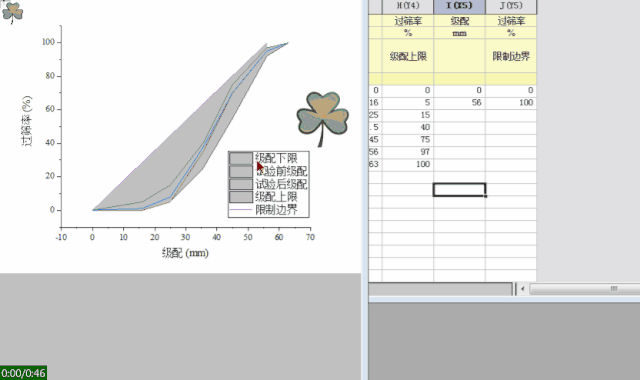

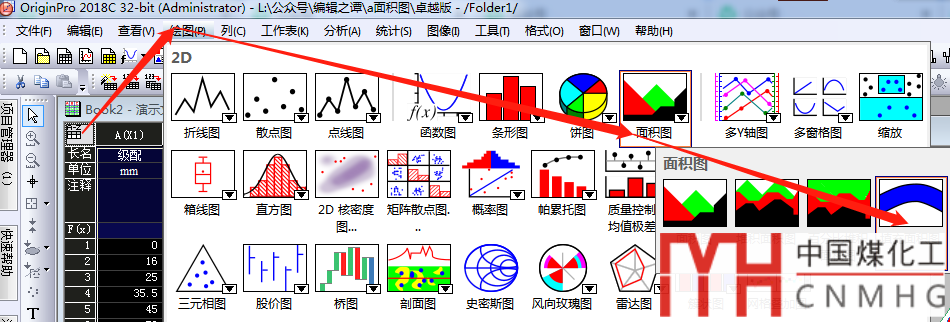

全選數據，點擊菜單“繪圖”選擇“面積圖”

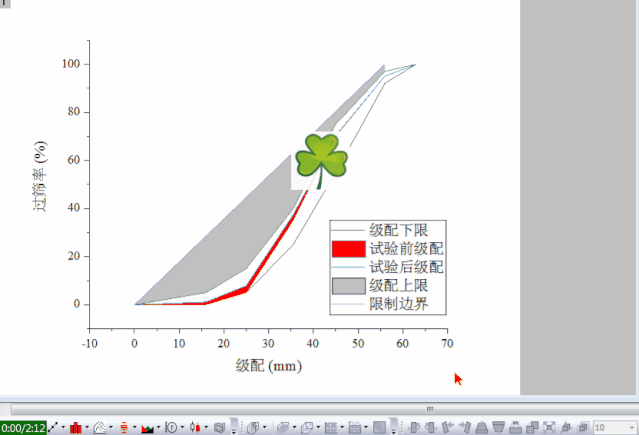

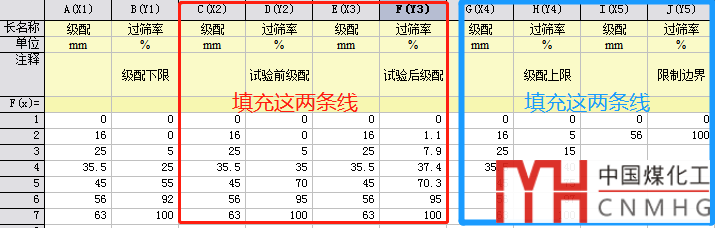

上圖演示中，可以分別關閉一些曲線的線下填充，再打開某條曲線的線下填充。我們需要填充第2~3之間、4~5之間的填充，所以只需要設置第2和第4條曲線的線下填充。

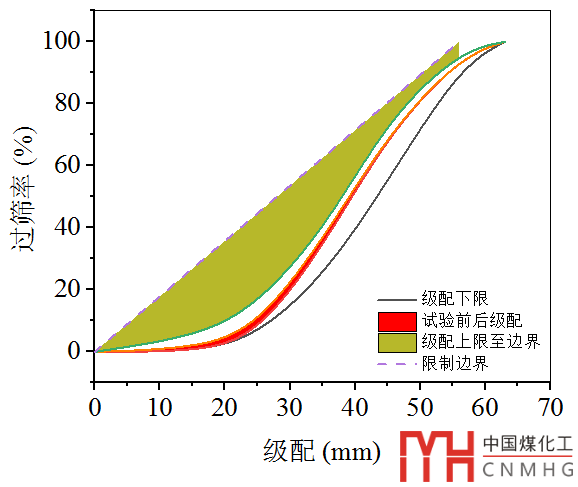

通常曲線因為數據點較少而表現為折線，怎樣使折線變?yōu)槠交€？我們可以將點與點之間的連接方式有直線改為“B-樣條”。

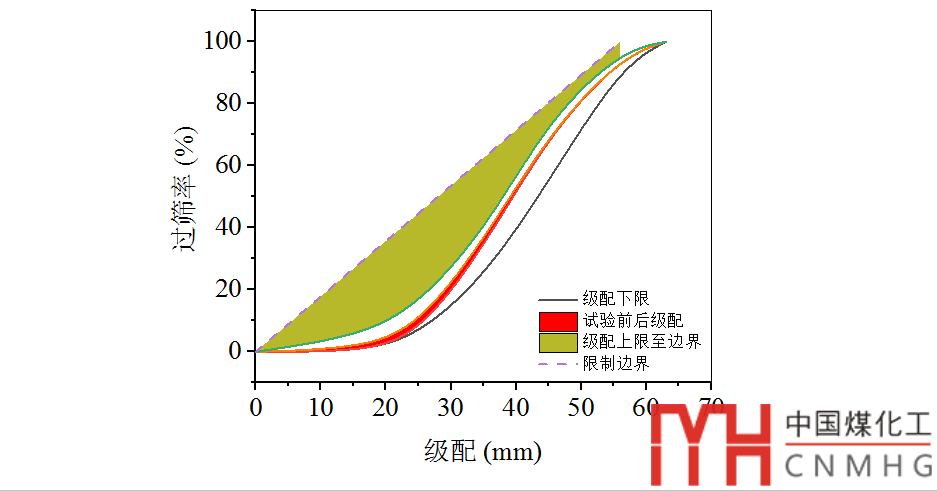

在圖例的處理上，不要局限于每條曲線都要一個圖例。上圖中，我們增加了曲線之間的填充陰影，所以圖例中就可以將“試驗前級配”和“試驗后級配”合并為“試驗前后級配”表示紅色陰影。同理，灰色陰影的圖例改為“級配上限至邊界”。
