在科研論文中插入一張“會說話”的圖，經常會受到讀者的青睞。論文插圖需要具備最基本的條件——自明性。

自明性，體現在不用在文中贅述，只從插圖中就能“聽見”圖片自己“說”出來的結果或結論。這種圖形化、符號化的表達就是“自明性”，一圖勝千言！

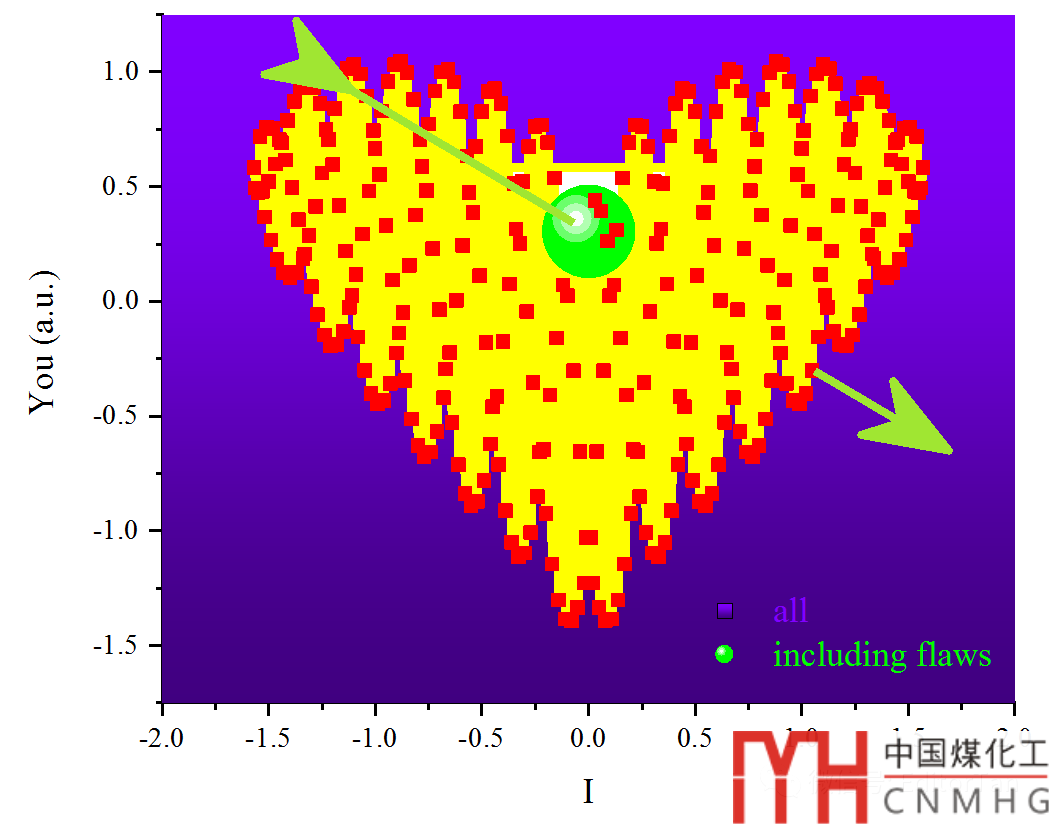

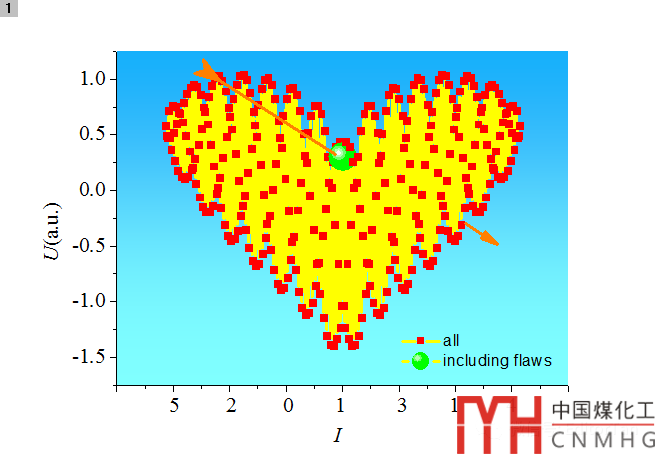

前幾天，在直播課堂上，譚編首次設計并演示了能表達“愛”的愛心曲線，深受廣大讀者的喜愛。

I love you, all including flaws!

可以表達對祖國的愛，愛祖國的全部包括不足；可以表達對Ta的愛，愛TA的全部包括缺點。

今天，譚編利用Origin8.5軟件推出愛心圖的詳細教程，這些技能可以在高版本Origin軟件中靈活應用。

1.利用方程創建數據

（1）愛心曲線公式

繪制出的曲線為上線波動的一條曲線。

首先，設置X列數據

x自變量范圍：-1.57~1.57，我們擴大一點，創建-1.9~1.9的數據。

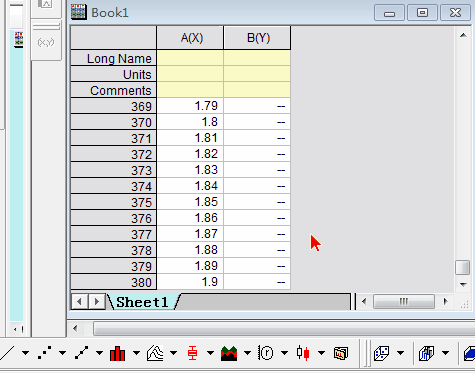

獲得-1.9~1.9的100個點的X數據。在數據表的A列表題上右鍵“set column values”（或按Ctrl+Q），行號Row(i)從1到760；公式編輯器中輸入：

(i-380)/100

確定，即可得到380行從-1.9~1.9范圍的數據。

根據愛心曲線公式，2018以上版本的表達式：

(sqrt(cos(A))*cos(200*A)+sqrt(abs(A))-0.7)*(4-A^2)^0.01

Origin8.5版的表達式：

(sqrt(cos(col(A)))*cos(200*col(A))+sqrt(abs(col(A)))-0.7)*(4-col(A)^2)^0.01

區別在于，高版本直接用A代表col(a)變量。

2.繪制愛心曲線

（1）繪圖

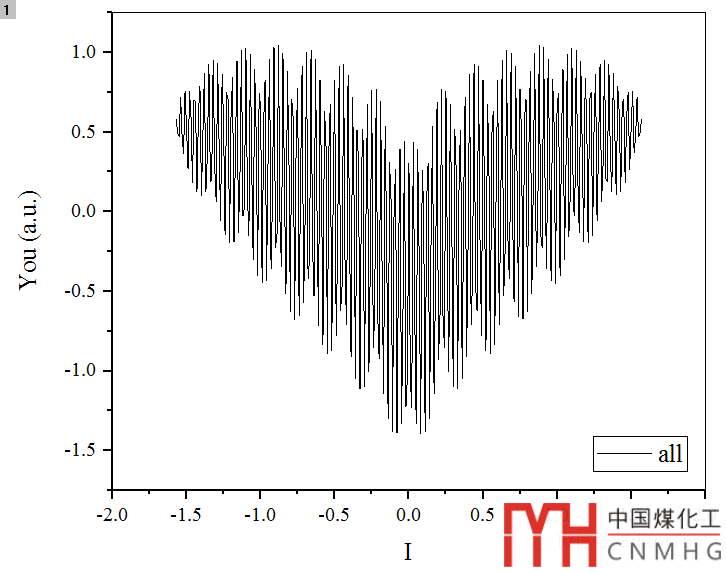

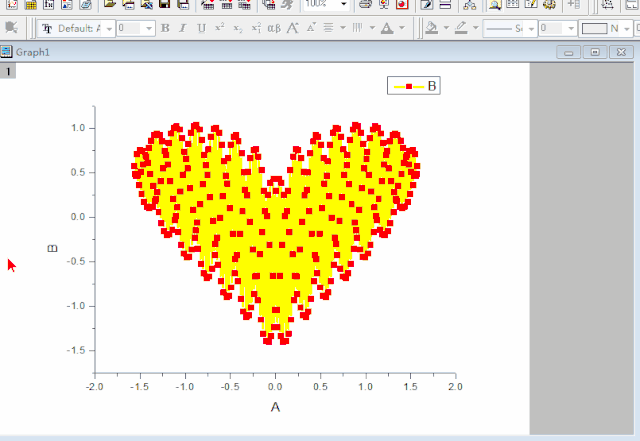

選擇兩列數據，點擊點線圖工具繪圖：

（2）調色

雙擊曲線，設置散點和折線的顏色粗細。

（3）調整背景

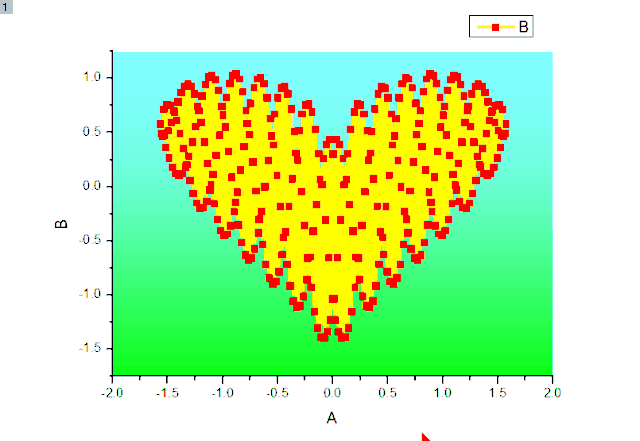

雙擊繪圖中的空白，設置雙色填充。

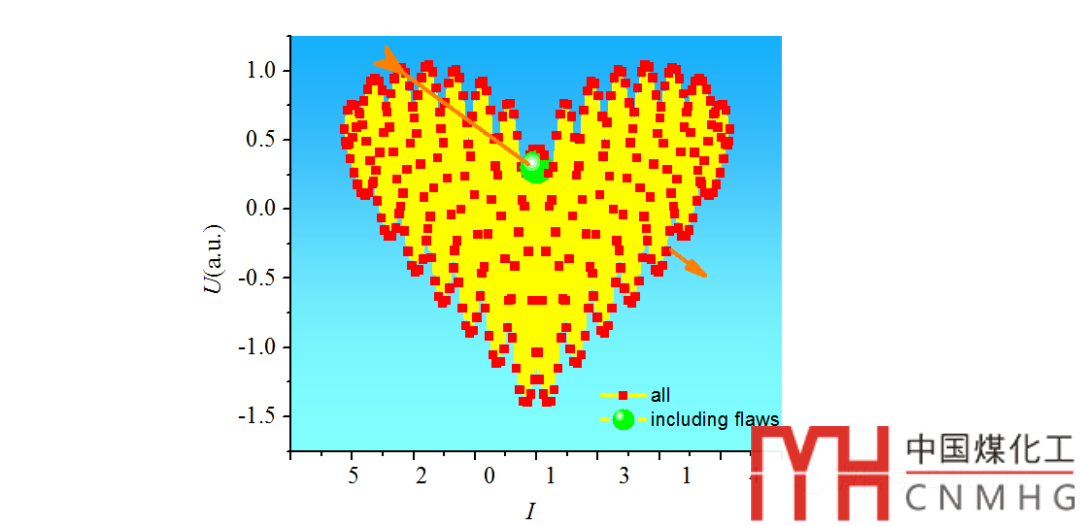

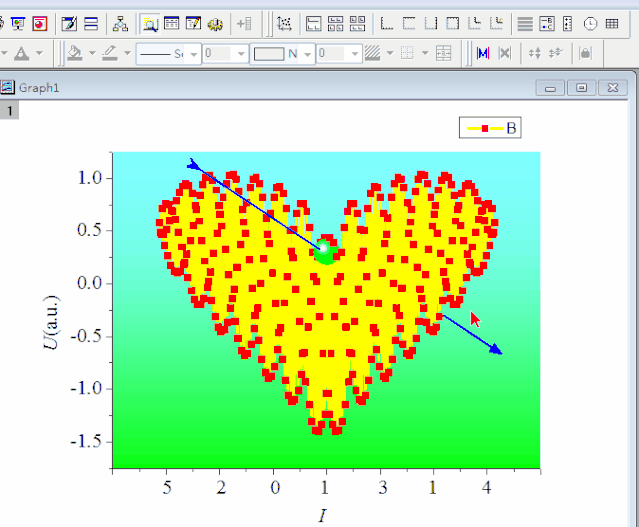

（4）修改坐標軸標題

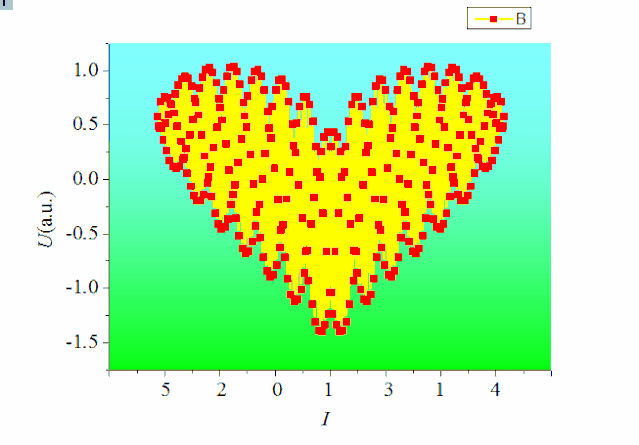

點擊橫軸刻度值，刪除，添加文本，輸入5201314。調整位置、字體、大小。
