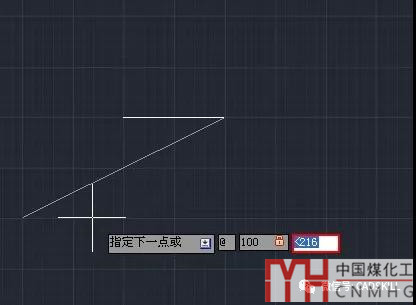

有網友問了這樣一個問題，在畫圖的時候，輸入完參數后回車，輸入的方框變成了紅色，這是怎么回事??？如下圖所示。

其實這個問題的原因很簡單：輸入的參數或數字是錯誤的！

如上面的截圖，就是輸入一個相對的極坐標，輸入的角度<216看上去沒有問題，為什么會錯誤呢？

我看了一下，問題的原因各不相同，下面將我了解的幾種情況簡單跟大家說一下。

一、輸入了中文（全角）的逗號

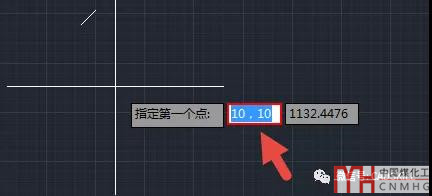

在坐標輸入過程中需要輸入逗號來分隔XYZ的坐標值，這個逗號必須是英文的的逗號（也就是半角的逗號），如果你現在使用的是中文輸入法，雖然輸入的數字是半角的，但輸入的如果是中文的逗號，CAD軟件就會不識別，如下圖所示。

在動態輸入框里這個錯誤很容易看出來，因?yàn)樵贏UTOCAD的一個輸入框只會輸入一個數值，如果輸入英文的逗號的話，會自動切換到下一個輸入框。在輸入框里出現逗號，肯定是中文的逗號。

并不是使用中文輸入法都會出現這種現象，在我的機器上用搜狗輸入法輸入數值和逗號，就會切換到下一個輸入框，但用微軟拼音就會出現上面的問題。

如果逗號出現在動態輸入的輸入框內，并且輸入框變紅，這個逗號肯定有問題，解決方法很簡單，就是切換成英文輸入法或類似搜狗的輸入法。

如果在命令行我們輸入了10，10時不會有任何提示，等我們回車確認的時候，會提示點無效，如下圖所示。

如果在命令行輸入坐標后出現“點無效”這樣的提示，你就要看看這個逗號是不時占了兩個數字的寬度，如果是這樣，問題就出在這個逗號上。

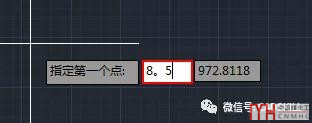

如果將小數點輸入成中文的句號，同樣也會出錯，不過這兩者差別很明顯，大家一眼就能開出來，所以通常不會犯這樣的錯誤，如下圖所示。

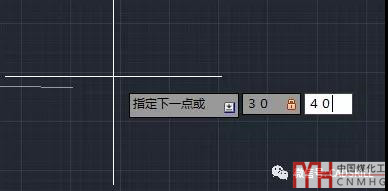

如果輸入了全角的數字，在動態輸入的輸入框并不會變紅，提示錯誤，如下圖所示。

但回車確認后，命令行會提示錯誤，如下圖所示。

當輸入全角的數字的時候，從提示信息“創建零長度直線”來看，只有動態輸入時自動添加的相對坐標標記＠被識別，也就相當于輸入了＠０,０。

如果在命令行輸入相同的數值，作為絕對坐標處理時，則同樣無法識別，會提示錯誤，如下圖所示。

其實類似的錯誤，只要仔細觀察，很容易看出這些數字或逗號跟常規數字和逗號的區別，只是當動態輸入框變紅或命令行出現錯誤提示時，我們要先檢查一下是否存在全角的數字或符號。

二、輸入了多余的符號

這種情況比較典型的就是像文章開頭的截圖中顯示的那樣，多輸入了角度符號“<”。

在輸入極坐標（長度<角度）是中間輸入角度符號很正常，為什么這樣也會出錯呢？我們來看可能出現問題的兩種情況。

1、假設我們繪制直線，在確定第一點坐標的時候就輸入極坐標100<45。當我們輸入完100后如果輸入<符號，會自動切換到下一個輸入框，并且會提示我們輸入的是角度，如下圖所示。

框倒沒有變紅，但字變紅了，這時候，如果我們直接輸入45或輸入<45都是可以的。

但假如我們輸入100后，按TAB鍵切換到第二個輸入框，如果這時候再輸入<45，輸入框就會變紅了，如下圖所示。

當我們指定第一點的時候，因?yàn)闆]有上一點，動態輸入輸入的也是絕對坐標，如果用TAB鍵，相當于輸入“，”號，后面應該輸入一個數值，如果此時輸入<45，就多了一個“<”，因此會提示錯誤。

如果是指定直線的第二點的時候使用上述方式輸入，不會提示出錯。

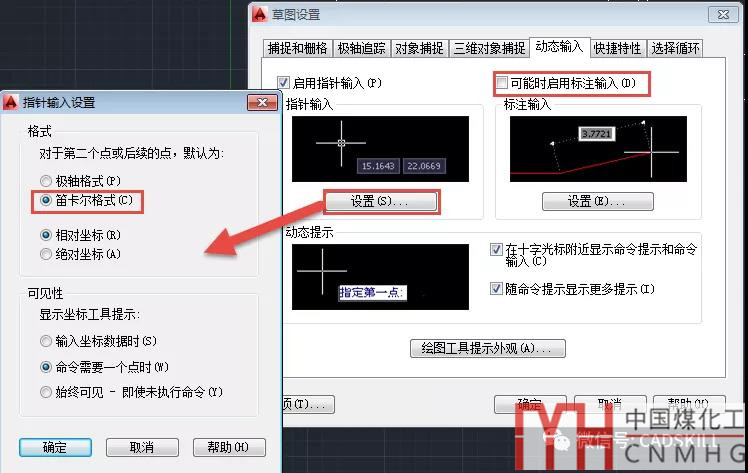

2、假如動態輸入的指針輸入設置的是笛卡爾坐標，而且關閉了“標注輸入”，如下圖所示。

在實際繪圖中會經常輸入相對坐標，但輸入極坐標卻比較少，而CAD的動態輸入默認就是輸入極軸格式的坐標，如果打開了標注輸入，即使設置成了笛卡爾格式坐標，默認還是讓我們輸入長度和角度。為了輸入相對的XY坐標更方便，有些人就將動態輸入的設置改成了上圖這樣。

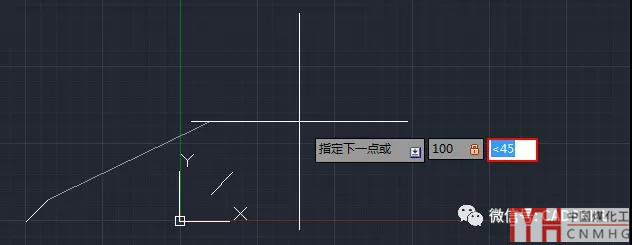

這種情況下，即使繪制直線的第二點或第三點時，按TAB鍵切換到第二個輸入框的時候輸入<45，輸入框也同樣會變紅，如下圖所示。

當動態輸入設置成使用笛卡爾坐標系時，如果要輸入極坐標，需要輸入<符號來切換輸入框，而不要按TAB鍵切換。

總之，在CAD希望你輸入一個坐標值的時候你輸入了一個角度，CAD就認為你錯了。

三、在錯誤的時機輸入了參數

其實問題跟也類似，但CAD希望你輸入一個數字的時候，你偏偏輸入了一個字母，當然就不對了。

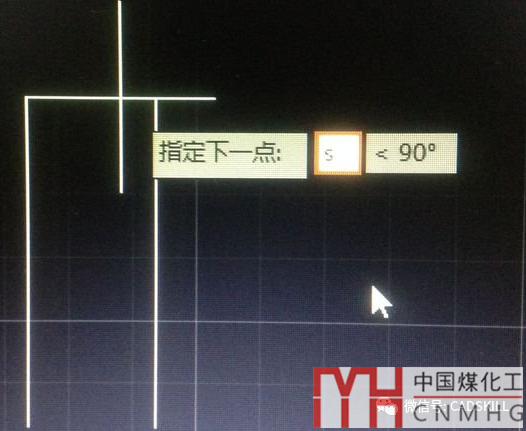

比如網上有人問，我在繪制多線的時候輸入?yún)?shù)S，為什么輸入框會變紅啊，如下圖所示。

其實從提示信息看得很清楚，他已經指定過多線的第一點了，現在提示他指定下一點，提示讓他輸入一個坐標，他此時卻輸入了一個S參數，當然是錯的了。

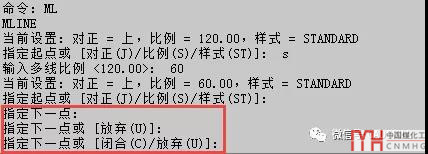

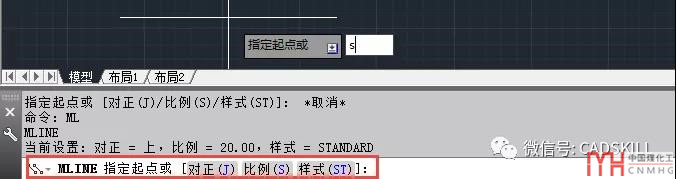

畫多線的時候必須在執行命令后在提示指定起點或輸入?yún)?shù)的時候輸入S，如下圖所示。

此時輸入S回車，就可以設置多線的比例。

指定完多線起點后，再指定其他點的時候就沒有機會輸入S來設置比例了，如下圖所示。

雖然總結了三種情況，但其實大同小異，動態輸入框之所以變紅，就是因?yàn)槲覀冚斎氲淖址粷M足CAD的當前要求。

之前我并沒有關注到這樣的細節，我就簡單總結了幾種情況，不一定全。如果你遇到類似情況，可以先檢查一下是否存在上述幾種情況，如果沒有，在檢查一下其他細節。
