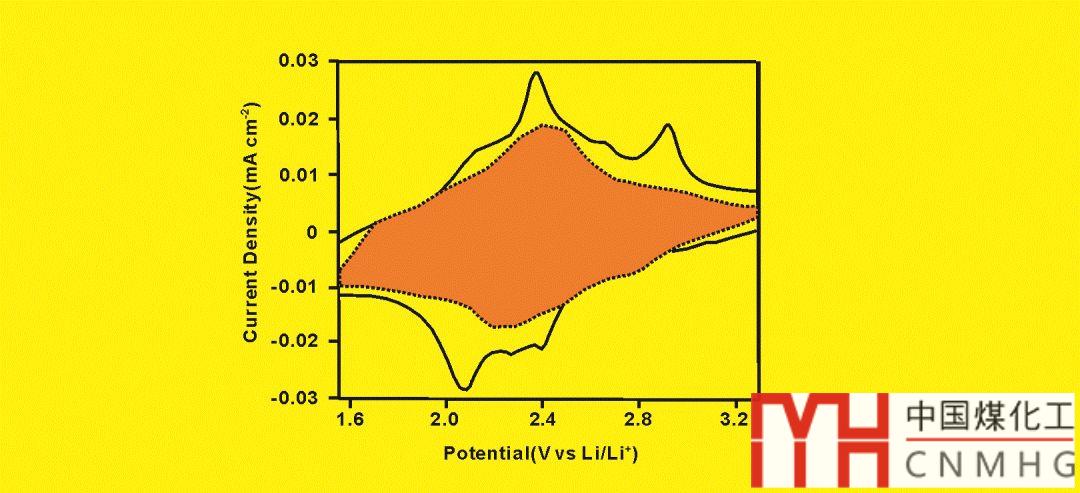

【編者按】前段時間，譚編發布了贗電容k1Tool擬合工具及其電容貢獻率的計算推文，引起了電化學研究者的關注。k1Tool擬合工具真正實現了1秒擬合2000行×5組CV的數據量計算速度，給研究者們帶來了福音。在使用過程中，不斷有網友提出問題瑕疵和升級建議。非常感謝這些積極的網友們，也非常期待更多的網友能提出更多更好的問題和建議。在k1ToolV3.0全新升級上線之前，譚編整理一下k1的傳統方法，以便更好地理解k1Tool程序的算法。

一分鐘從循環伏安數據計算贗電容的貢獻率

5秒鐘搞定贗電容k1擬合、繪圖、計算電容貢獻率

方法一 Origin法

利用Origin擬合贗電容k1數據
　

李銳（大連化物所）

利用Origin繪圖軟件將CV數據置轉、繪圖、擬合得到k1數據。具體步驟如下：

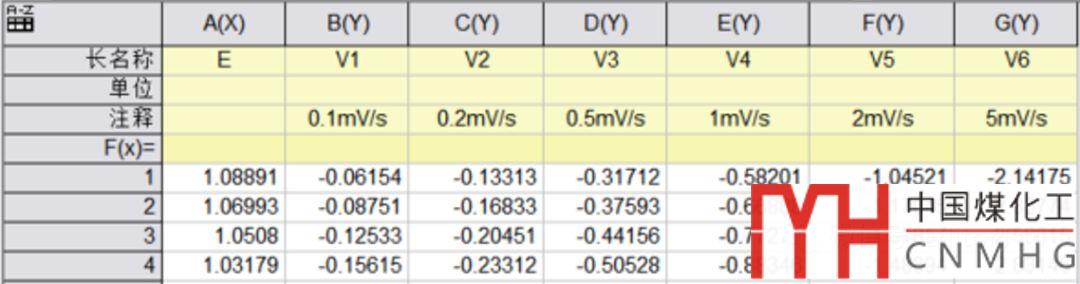

1.將CV數據拷貝至origin工作表1中，并復制工作表1得到表2，備用。

2.對表1中不同掃速的電流分別處理，除以V^0.5，得到I/ (V^0.5)

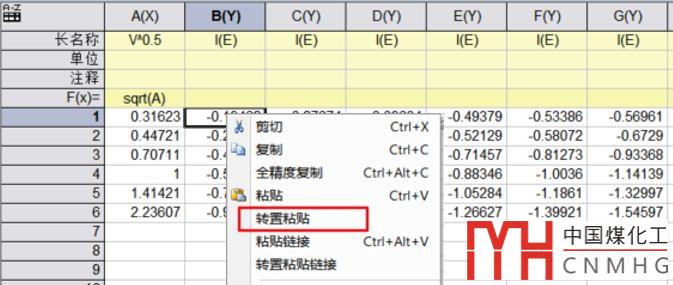

3.復制上圖中各列Y值，轉置粘貼至新工作表3中，圖中第一列為V^0.5項。

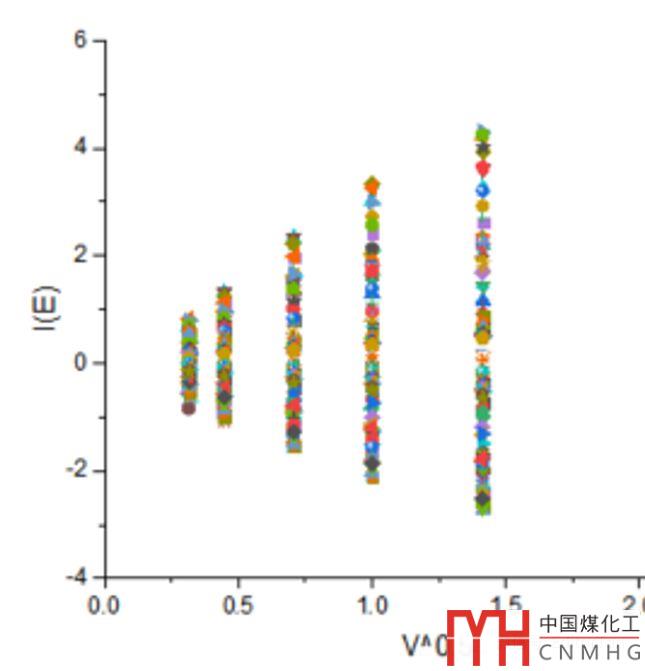

4.選取工作表3中全部數據作散點圖:

5.對散點圖1進行線性擬合，取消標準誤差的勾選，確認擬合后可能需要等待一段時間，所需時間與擬合的數據點的數量和電腦性能有關，得到擬合參數，其中斜率即為K1值。

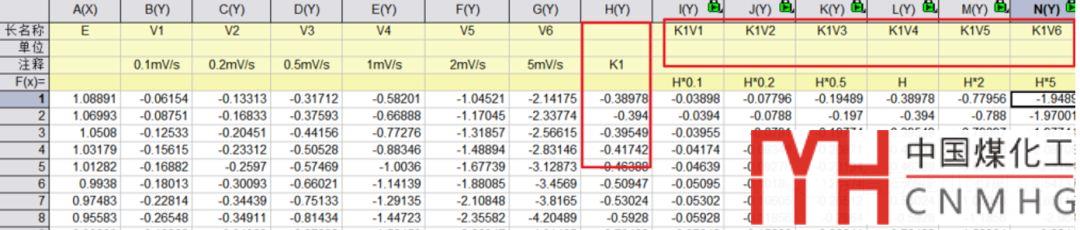

6.雙擊表格，復制得到的K1值，轉置粘貼至工作表2中，并新建列得到不同掃速下的K1V值。即得到所需要的贗電容成分數據。

方法二Excel法

利用Excel擬合贗電容k1數據
　

王飛（西北師大）

采用Excel軟件對CV數據進行處理，具體步驟：

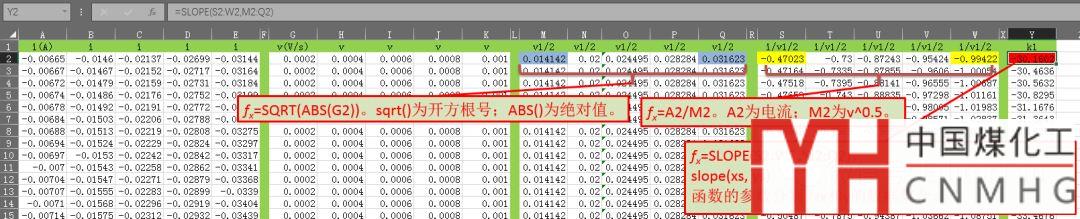

1.將E-i數據（i的單位為A）拷貝到excel表中，在數據的右側新增5組（或更多組）掃描速度v(V/s)；再在數據右側新列5列用于計算v^1/2；然后在數據右側新列5列用于計算i/(v^1/2)；最后在數據右側新的一列中計算k1:

fx=slope(S2:W2, M2:Q2)

具體解釋如下圖所示。

2.將數據列voltage(V)、某個掃速的Current(A)、k1這三列數據復制到Excel的新建表中，并在空白列，對k1進行不同掃速v條件下的k1v運算。將最終的所有數據復制后，在Origin中粘貼到新建表（如下表）中，根據需要，對某個掃描速度下的電容貢獻曲線繪圖。

k1Tool使用方法

下面是k1Tool的二維碼，長按二維碼，可以通過手機打開。然后分享到電腦QQ或微信，即可在電腦上操作。

下面是k1Tool V2.0使用方法的演示動圖：

第一步：在k1Tool在線工具網頁中，scan rate文本框中輸入掃描速度（mV/s），用英文逗號隔開，且逗號后無空格。導入數據。從Excel中復制不同掃描速率下的循環伏安（CV）曲線數據。其中，共用電位Potential(V)數據列，其余為不同掃速下測試的電流Current(A)。

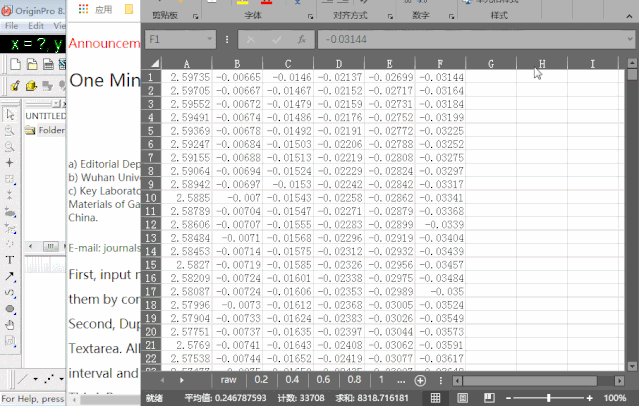

第二步：擬合數據。點擊k1Tool V2.0在線工具的第一個文本框, 按Ctrl+V，約等0.5秒，即可粘貼上數據。

第三步：復制數據。按鍵盤的TAB鍵，立即彈出提示框，表明已經將擬合結果復制到剪切板（內存）。

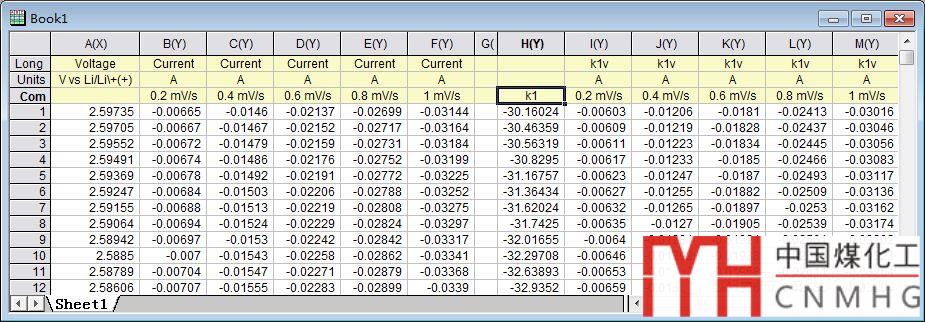

第四步：模板繪圖。在Origin8.5軟件的新建數據表中，按Ctrl+V粘貼數據，選中數據，利用模板快速繪制曲線。

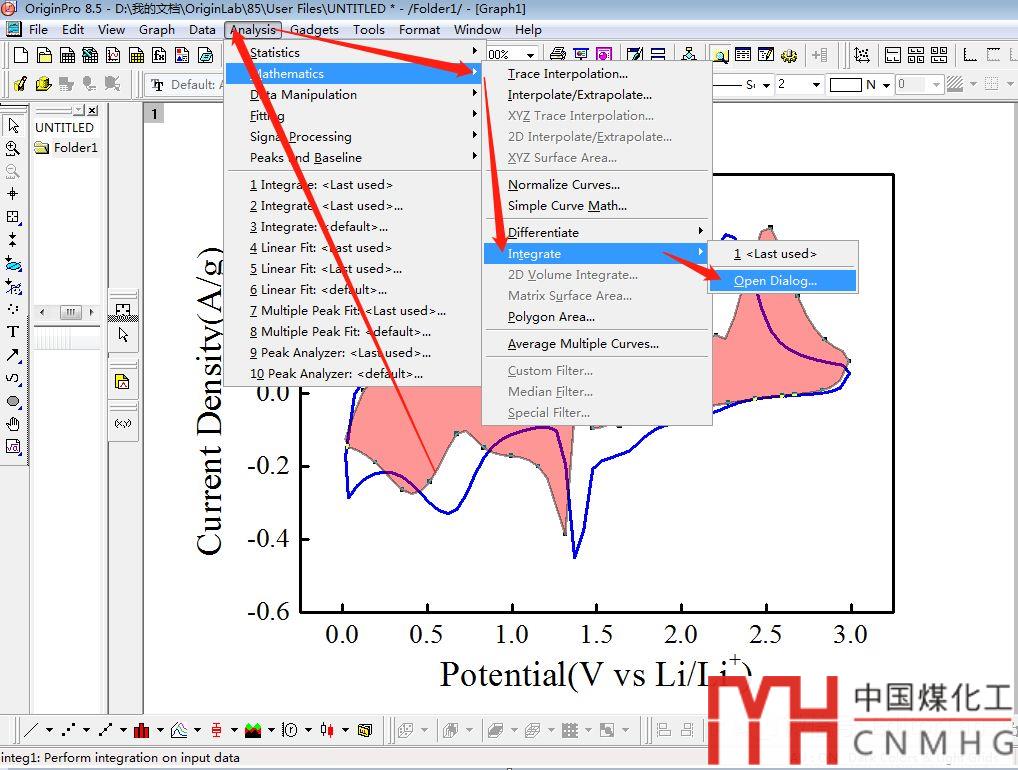

第五步：電容貢獻。分別計算某掃描速率下的擬合曲線（k1v）和原始CV曲線的積分面積。點擊k1v曲線，然后點擊菜單Analysis-Mathematics-Integrate-Open Dialog...，確定即可，具體步驟：

對原始CV曲線進行同樣的操作。在Origin右側出現計算結果，從中讀出面積area，然后按照下圖所示的公式計算電容貢獻率。

k1Tool V2.0存在一個不足：實際上不同掃速的循環伏安數據不一定都能保證電位數據列相同。后續升級版本中，將考慮獨立的電位數據列，另外會設計比較好的界面UI。

總之，k1Tool工具大大提高了實驗數據分析的工作效率。歡迎廣大科研人員轉發本文到朋友圈，推廣使用。

該工具上線在譚編責編的《華南師范大學學報(自然科學版)》服務器上，特別致謝。歡迎廣大網友關注@編輯之譚（英文ID：EditorTan）信息，建議將本文轉發朋友圈，方便在需要時查閱。也歡迎添加譚編微信：TAN-J-SCNU，歡迎您在使用本工具的過程中，提出問題和建議。
