視頻教程

GITT工具正式發布！感謝北師大的陳博士提供GITT計算方法和數據；感謝中南大學陳博、北化的翟博、深大的楊博、湖南大的黃博后等提供調試數據；感謝武大的吳博和劉碩、中南大學的陳博提供gitt測試參數的設置方法。

GITT計算鋰離子擴散系數，也是一項非常費時、費力的工作。通常需要用Excel手動計算，不僅費勁，而且容易出錯。譚編設計出GITT工具，對輸入的數據幾秒內計算出log(D)的結果，并且這些輸出結果可以在origin中直接調用模板，幾秒鐘完成繪圖。

GITT工具依據以下公式：

GITT的測試方法：

感謝武漢大學的吳博、劉碩提供GITT測試方法

GITT藍電測試參數：

感謝中南大學的陳博提供GITT藍電儀器設置方法

本工具計算的結果中，第一行是軸標題，包含origin對文本樣式的代碼。例如：i(E)是斜體E；+(2)是上標2；-(4)是下標4。

第二、三行是空行，對應于Origin數據表頭的Units和Comments。

除了“秒速”計算，GITT工具還有一個重要特征：將時間格式自動換算為小時；將D擴散系數自動運算為Log(D)。

所以，我們從結果文本框中按Ctrl+a全選后，按Ctrl+c復制，然后在Origin數據表的第一行表頭Long name中，Ctrl+v粘貼，由于數據量大，請稍等片刻，即可創建gitt的數據表。

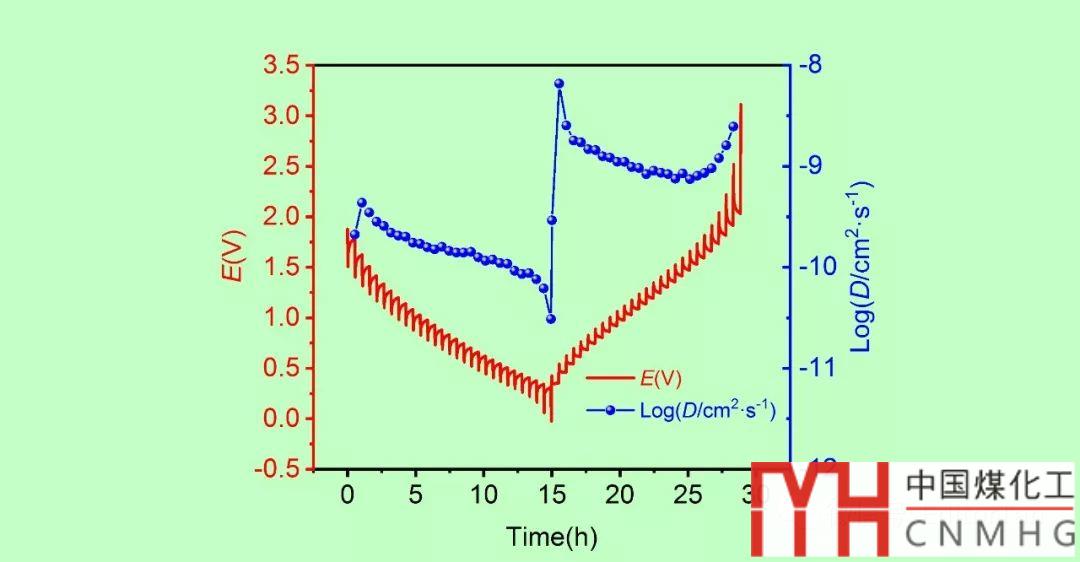

全選gitt數據表的數據，調用GITT模板，可以在幾秒內直接繪制出擴散系數與充放電的雙Y圖（下圖），不需要做任何修圖。從工具計算到模板繪圖，只需要30秒！敢挑戰嗎？你的記錄是多少？歡迎在本文留言曬出你的時間！

GITT工具：http://www.upub.online/gitt/

GITT模板：【20191208】gitt模板2018版
