Origin(Pro)：Venn Diagram（文氏圖）插件【數據繪圖】

時間：2020-08-07 來源：數據繪圖瀏覽：

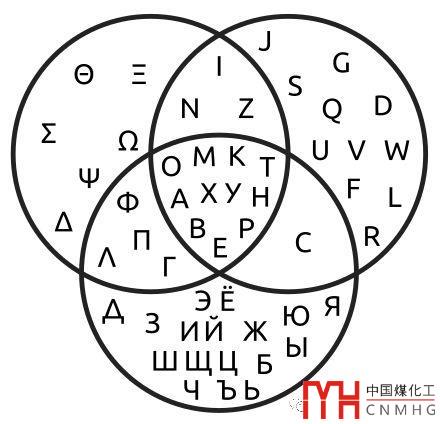

Venn Diagram，維恩圖，也叫文氏圖，主要用于顯示組與組之間重疊的程度。比如下圖表示希臘語、拉丁語和俄語中共有字母（大寫）的情況。

圖片來源：Wikipedia

Origin沒有自帶Venn圖的模板，但是有Venn圖的插件（App），不過要求Origin 2018 SR0以上版本。

For now, this app only supports the number of input sets <= 5.【數據集合少于5個】
For 2/3-way plot, the size of each overlapped area can be dynamicallylinked to actual count ratio.【2-3組數據集合的Venn圖，覆蓋面積與集合中的元素數量成比例關系】
For 4 or higher number of sets, a static(classic) background will be used.【大于4組的數據集合，默認使用classic background】

下載安裝
1. 可以在OriginLab官網上下載，拖拽到Origin窗口里即可。鏈接：https://www.originlab.com/FileExchange/details.aspx?fid=425，但需要登陸。

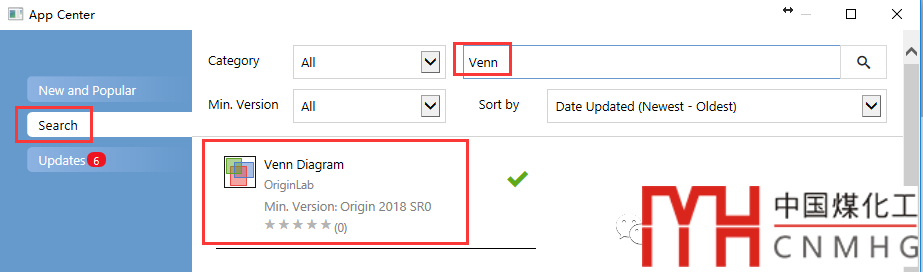

2. 也可以在App Center里搜索Venn，點擊安裝。
使用方法

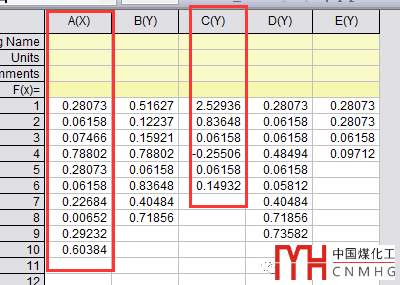

1. 數據格式：與Boxplot類似，以列為單位。

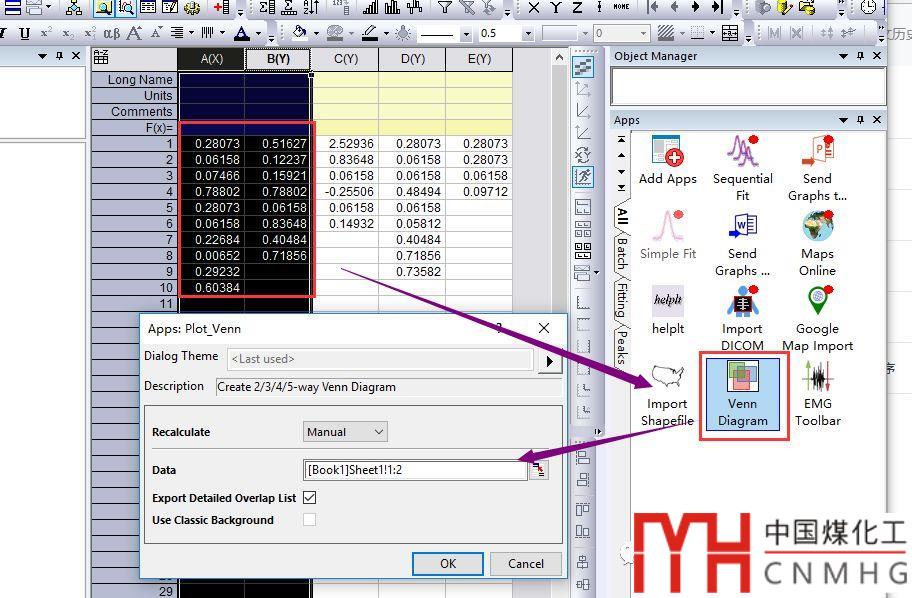

2. 選中要繪制的數據，點擊右側Apps欄里的VennDiagram 圖標，彈出繪圖對話框。
3. 點擊Ok，繪制VennDiagram。
Venn Diagram插件可以繪制2-5組數據的文氏圖，其中3組數據的文氏圖可以選擇是否使用classic background，而2，4-5組數據則不可以。

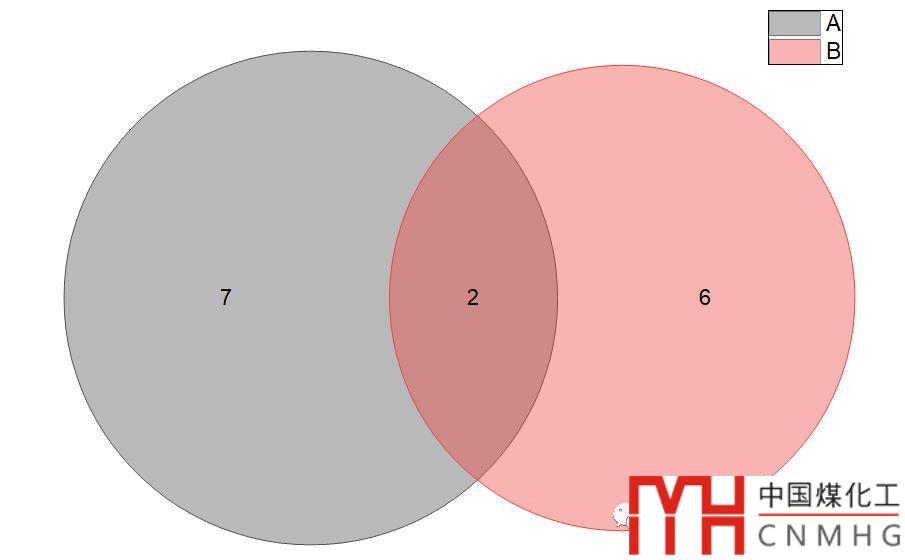

1. 2組
2. 3組：classic background

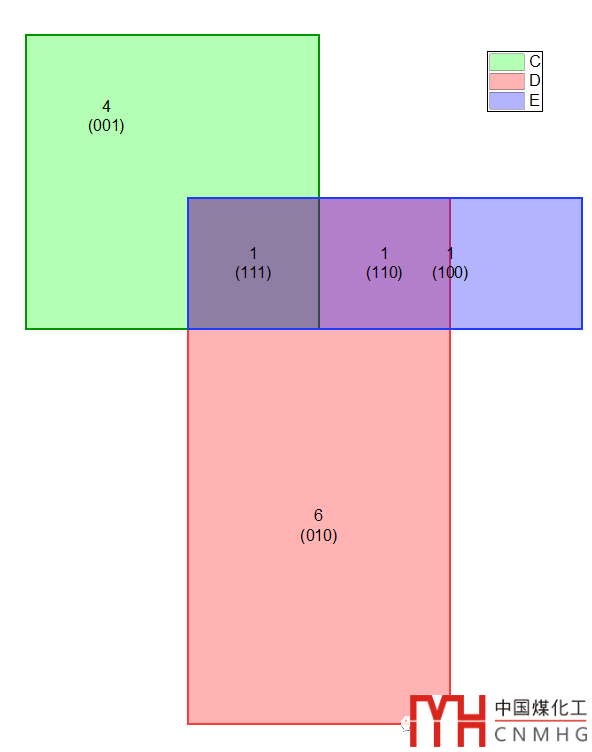

3. 3組：非classic background

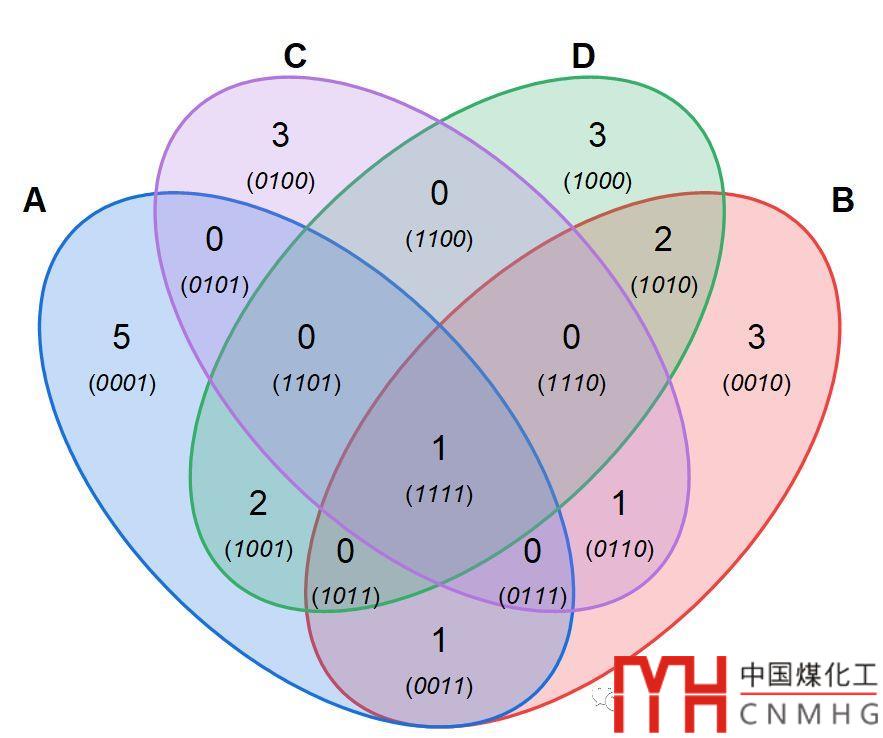

4. 4組

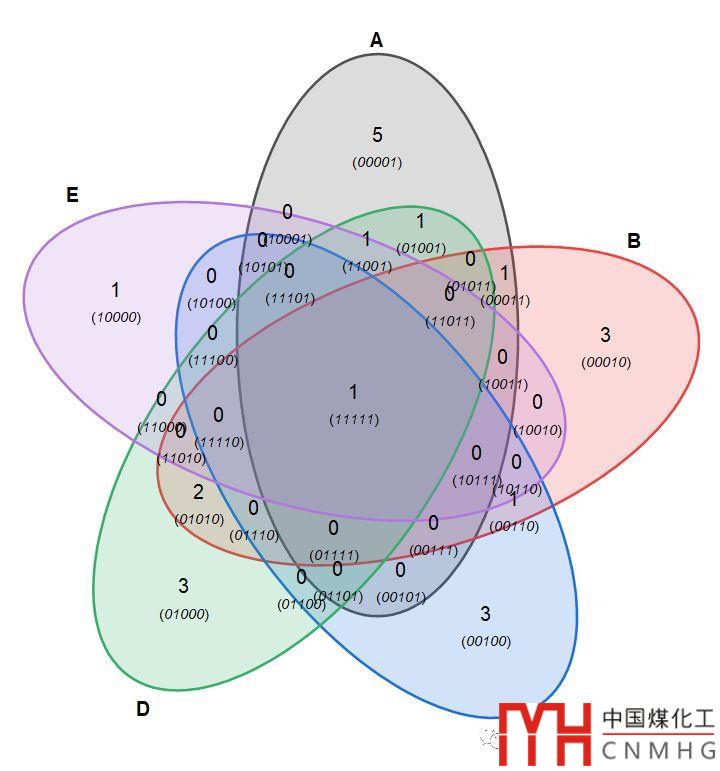

5. 5組
