等高線指的是地形圖上高程相等的相鄰各點所連成的閉合曲線。（引自百度百科）

題圖/該圖來源：http://minecrafteduelfie.blogspot.com/2012/05/what-have-i-done.html

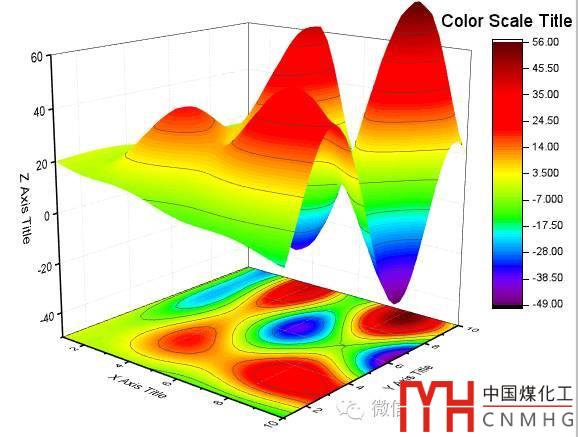

在科技繪圖中，Contour圖通?？梢允?strong>3D圖在XY平面的投影。與3D Surface圖類似，Origin中XYY，XYZ和Matrix格式的數據都可以繪制Contour圖。

1. XYY

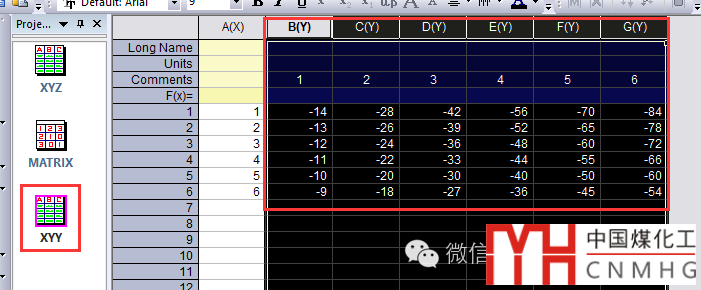

1. 數據格式

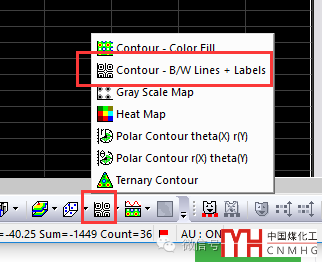

2. 選中所有的Y,點擊插入Contour -B/W Lines + Labels

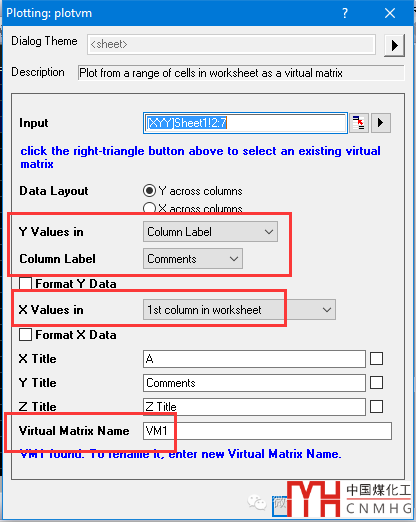

3. 打開VM(虛擬矩陣)設置界面，與3D 圖的設置方法一樣（戳我打開鏈接）

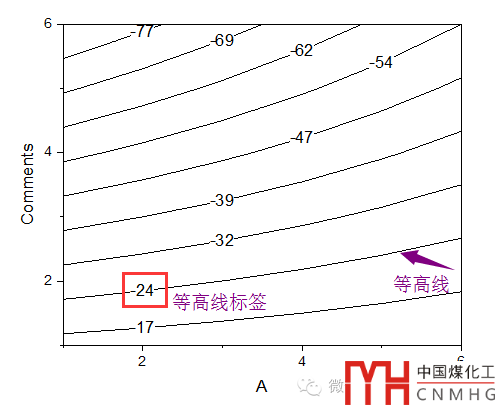

4. 完成Contour圖。

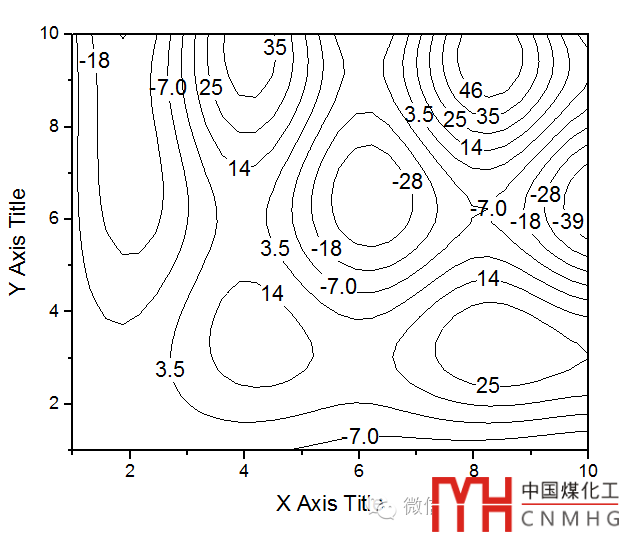

5. 這個例子中等高線不是閉合曲線，看看這個例子。




2. XYZ

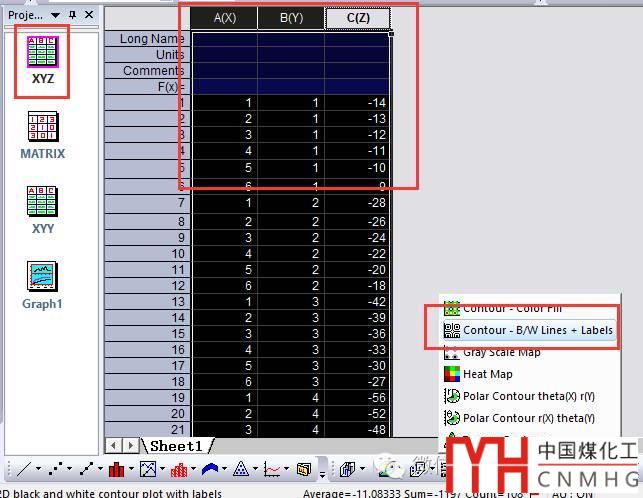

1. XYZ格式的數據繪制Contour圖很簡單，點擊一下Contour -B/W Lines + Labels即可。




3. Matrix

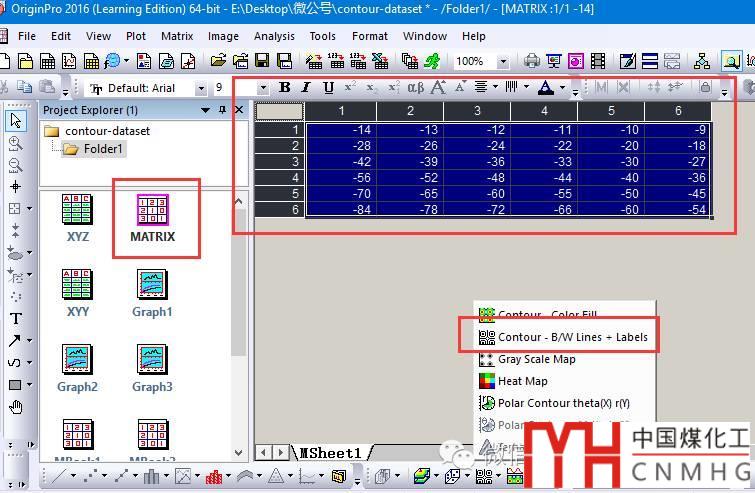

1. Matrix格式的數據與XYZ格式的數據一樣， 點擊一下Contour -B/W Lines + Labels即可。
