Origin(Pro)：3D圖--Surface圖中的Error Bar

時間：2020-08-07 來源：數據繪圖瀏覽：

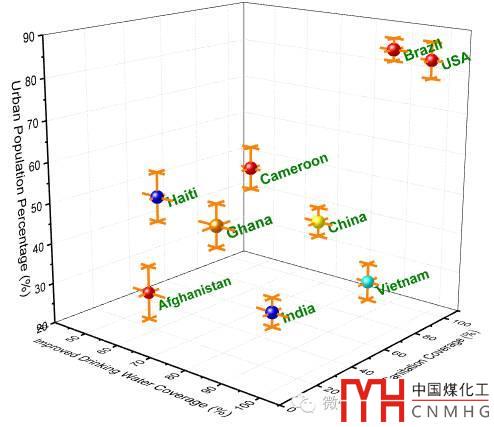

前文已經介紹了二維圖形中添加Error Bar的方法（點我打開鏈接），新版本的Origin(Pro)可以在三維圖形中添加Error Bar。對于3D Bar和3D Surface/Frame圖，可以添加Z軸方向上的Error Bar，而3D Scatter/Trajectory圖，則可以添加XYZ三個方向上的Error Bar。

Z Error

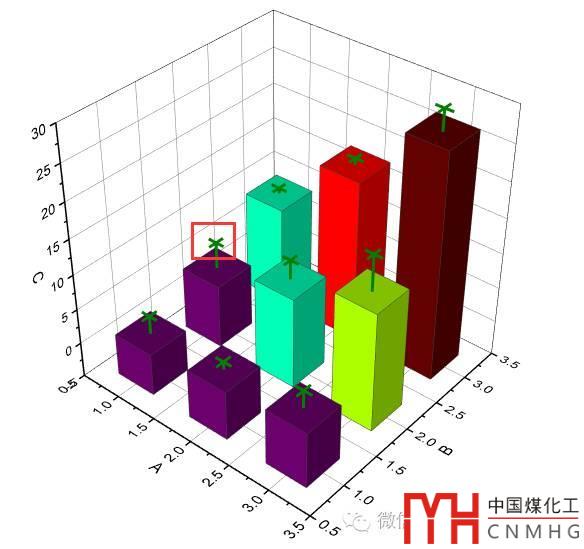

3D Bar + Error Bar（點我打開鏈接）

3D Surface + Error Bar

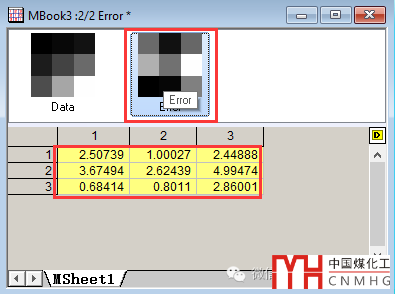

數據格式需要時矩陣（Matrix），且第一個矩陣為Z，第二個為Error Bar。

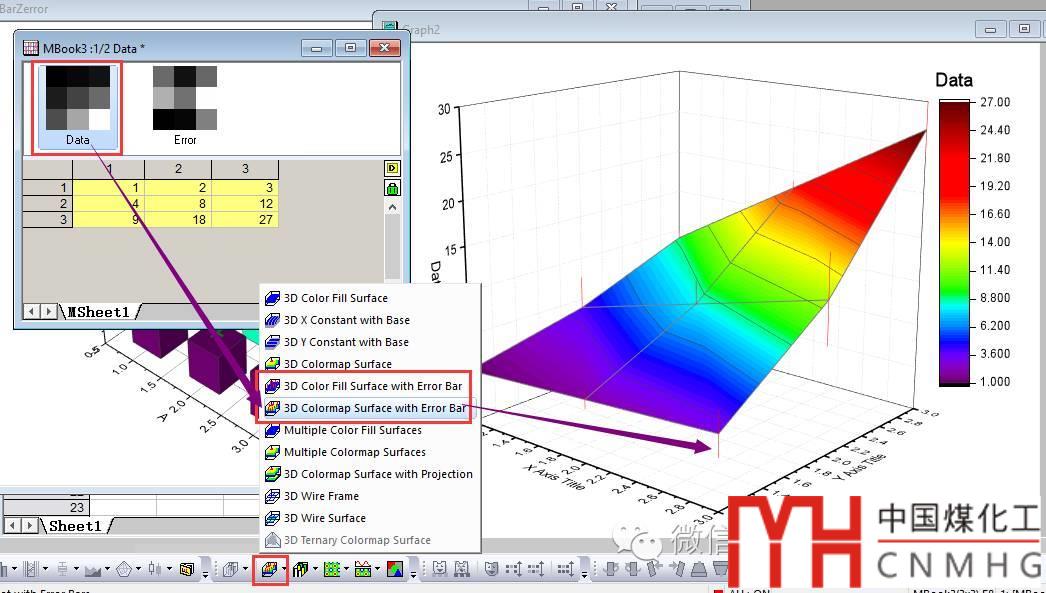

選擇插入3D Color Fill surface with Error Bar或者3D Colormap surface with Error Bar，繪制帶Error Bar的三維Surface圖

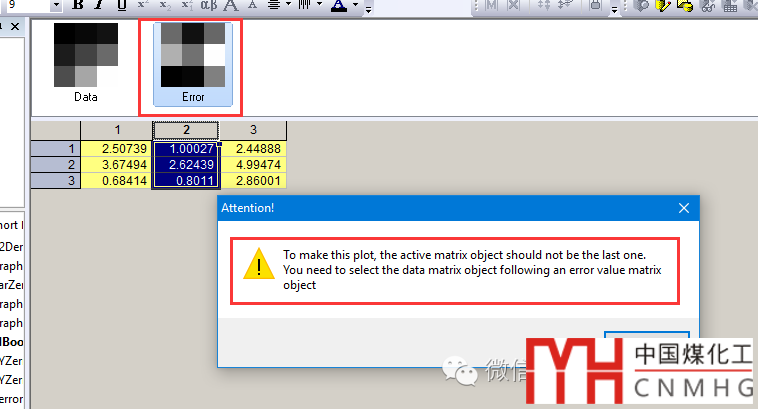

需要選中前一個矩陣作圖，默認后一個矩陣為Error Bar的數據，若選中的是最后一個矩陣，則會報錯。

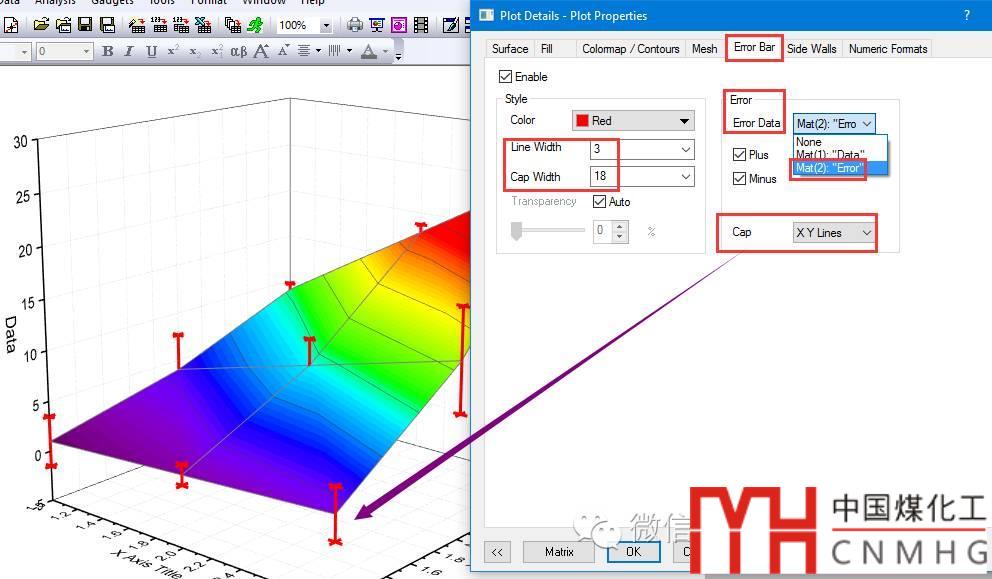

打開Plot Details對話框，切換到Error Bar標簽，可以調整Error Bar的數據來源，設置Cap的類型為X Y Lines，同時設置Error Bar的顏色、線寬等參數。

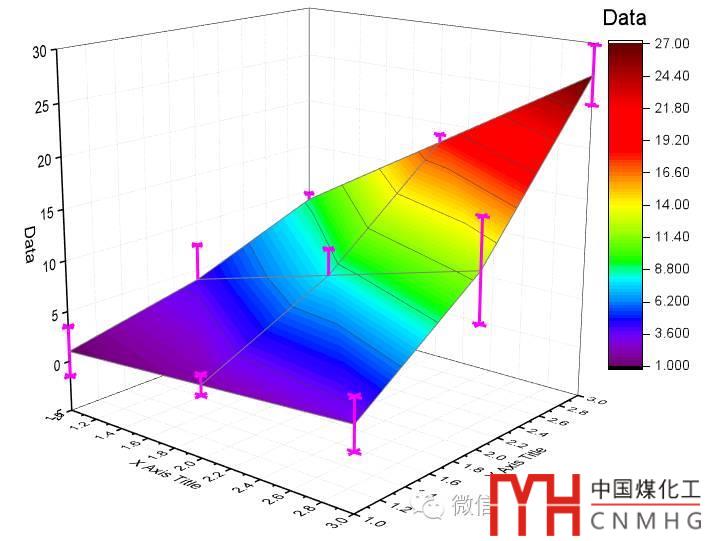

帶Error Bar的三維Surface圖。
