你潛心做科研，繪圖的事交給譚編！利用譚編的模板，繪圖只要幾秒！文末有福利：免費獲取Origin模板！

有不少讀者提問：怎樣用Origin繪制扁3D柱條圖？這種扁3D柱圖可能由Excel繪制的，但利用Origin繪制并不那么容易。今天，譚編為廣大讀者傾心打造了【扁3D柱圖-XyZ（2018版）】模板，繪制扁3D柱圖，真的只要幾秒！你看！

1. 扁3D柱圖-XyZ（2018版）使用說明：

（1）準備一個數據表

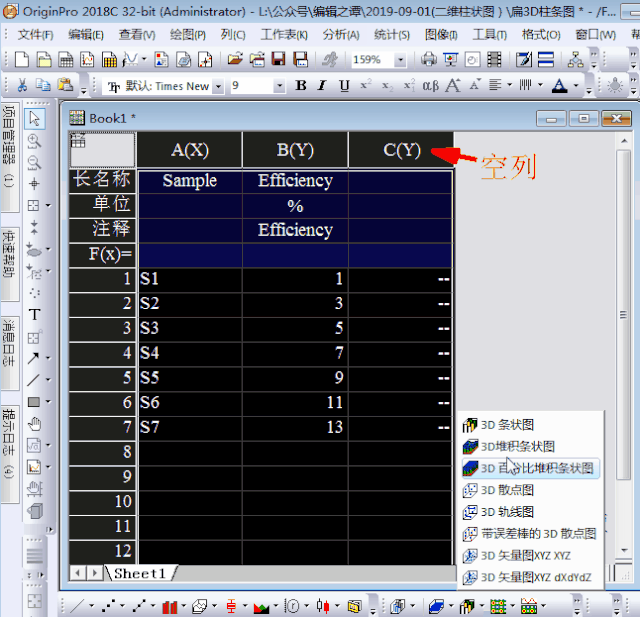

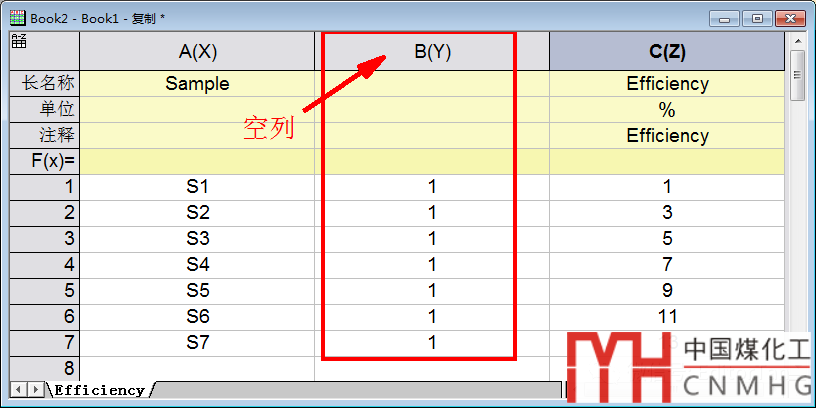

這種扁3D柱圖只包含兩列XY數據，要繪制3D柱圖至少需要XYZ三列數據，因此，我們需要插入一列“空列”Y，并且將Y列下方數據填充為1,（一定要這么做，模板中預設這個值），然后將原Y列數據set as Z設置為Z列。如下表所示。

（2） 模板繪圖

全選數據（點擊表左上角全選），然后點擊下方的模板庫按鈕，

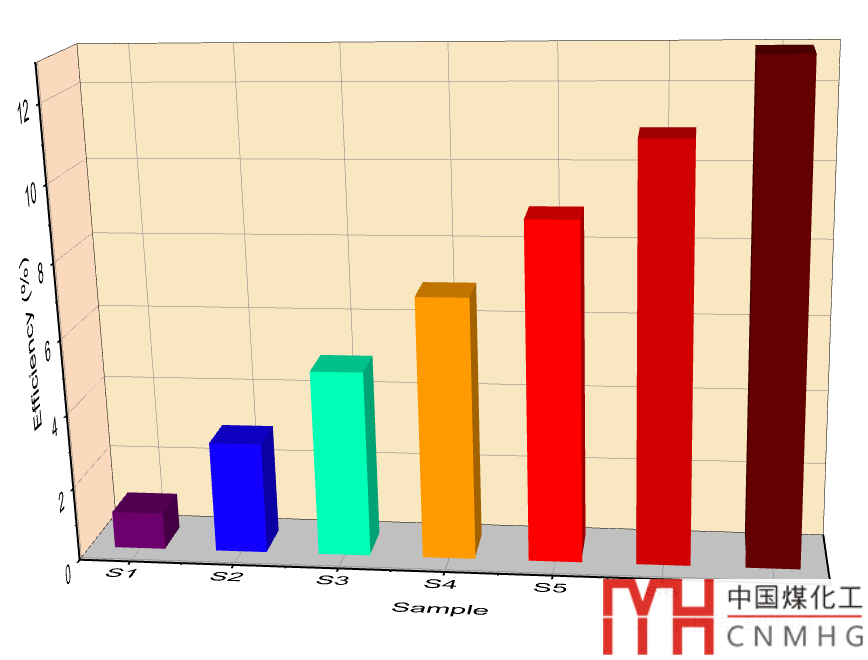

在彈窗中選擇“扁3D柱圖-XyZ【2018版】”模板，點擊“Plot”即可繪制出一張完美的結果圖。如下圖所示。

選中XYZ三列數據，點擊“3D柱條圖”，然后點擊繪制的3 D圖，選擇縮放、旋轉等工具，調整到合適角度，精修美化之后，點擊繪圖窗口標題欄，右鍵選擇“保存為模板”，保存到自定義的文件夾。具體步驟如下：

4.模板的使用方法

模板有兩個文件（.otp和.emf），.otp是模板，.emf是縮略圖（在Origin的模板庫中有預覽效果）。

加載模板的方法：選中這兩個文件，拖入Origin軟件（2018版也可以加載），會出現一個空的繪圖，說明已經加載到UserDefined分類下了，關閉它（不保存）。只需要一次加載，后續可以無限使用，不用重復加載。

使用方法：全選固定格式的數據表（前文所述），點擊下方的模板庫圖標，選擇相應的模板，即可出圖！

你如果覺得譚編的模板非常有用，歡迎打賞、轉發、轉載，感謝點擊右下的【在看】！
