超級電容器、電池材料經過各種改性，增加贗電容貢獻率可以提高快速充放電的性能，贗電容貢獻率的研究越來越火熱。

你的投稿中，專家評審意見有要求補充贗電容的研究?jī)?nèi)容嗎？

怎樣擬合贗電容k1和k2？

怎樣快速繪制贗電容擬合曲線？

譚編打造了一個贗電容曲線的Origin模板，秒秒鐘繪圖！

1. 贗電容的原理

譚編推薦幾個信息的文章：

（1）【能源學人】電池中的贗電容行為判斷及貢獻計算

（2）【材料人】新能源干貨 | 電池中的贗電容行為分析

2. 贗電容的擬合

譚編推薦幾篇文章：

（1）贗電容k1擬合采用傳統方法怎么盤？

（2）5秒鐘搞定贗電容k1擬合、繪圖、計算電容貢獻率

（3）一分鐘從循環伏安數據計算贗電容貢獻率

3. 贗電容k1Tool工具

譚編設計的一個網頁JavaScript小工具k1Tool。下面是k1Tool的二維碼，長按二維碼，可以通過手機打開。然后分享到電腦QQ或微信，即可在電腦上操作。

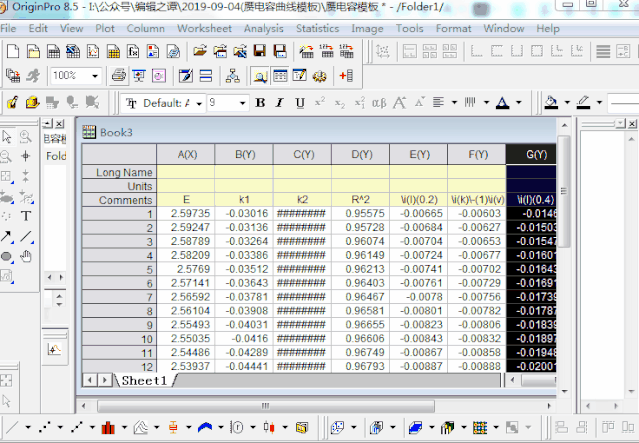

下面是k1Tool V2.0使用方法的演示動圖：

(動圖末尾有贗電容模板的演示)

注意事項：

（1）在k1Tool中，首先輸入不同掃描速度，然后從Excel拷貝不同掃速的CV數據。

（2）在k1Tool的第二個文本框中粘貼，按鍵盤的TAB鍵，耐心等待。

等多久不知道，要看數據量的多少和本地電腦的配置（CPU、內存、硬盤（固態的快?。┑暮脡?！

有時候會計算超時，彈出一個提示框問你要不要刷新，點擊“等待”，或許還會再?gòu)椏颍冱c(diǎn)“等待”……直到第三個文本框中出現大量的擬合結果數據。

（3）彈框恭喜你已經將結果自動復制到剪貼板了，叫你去Origin軟件的數據表中Ctrl+V粘貼，去Origin那邊就好了。

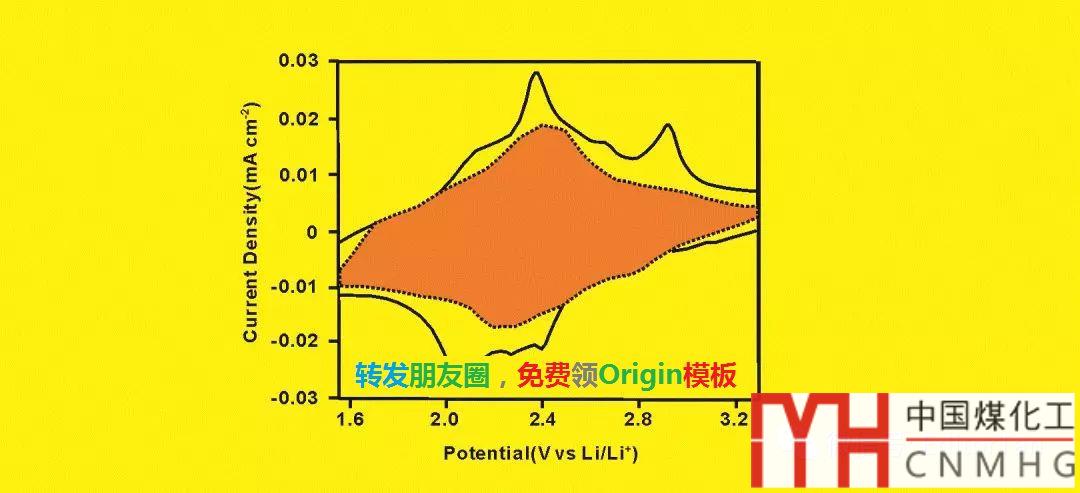

4. 贗電容曲線

例如k1Tool工具可以非?？欤◣酌耄┑氐玫綌M合數據，并自動生成我們需要的數據。我們選擇某個掃速（如0.4 mV/s的I(V)和k1v），點擊模板即可在幾秒內繪制出擬合曲線。

這個模板的預覽圖，譚編采用了大咖Bruce Dunn 教授的文獻圖，并在預覽圖中嵌入了教程二維碼，方便大家用手機掃描Origin軟件模板庫中的這個二維碼，隨時查閱該教程。

5. 贗電容貢獻率

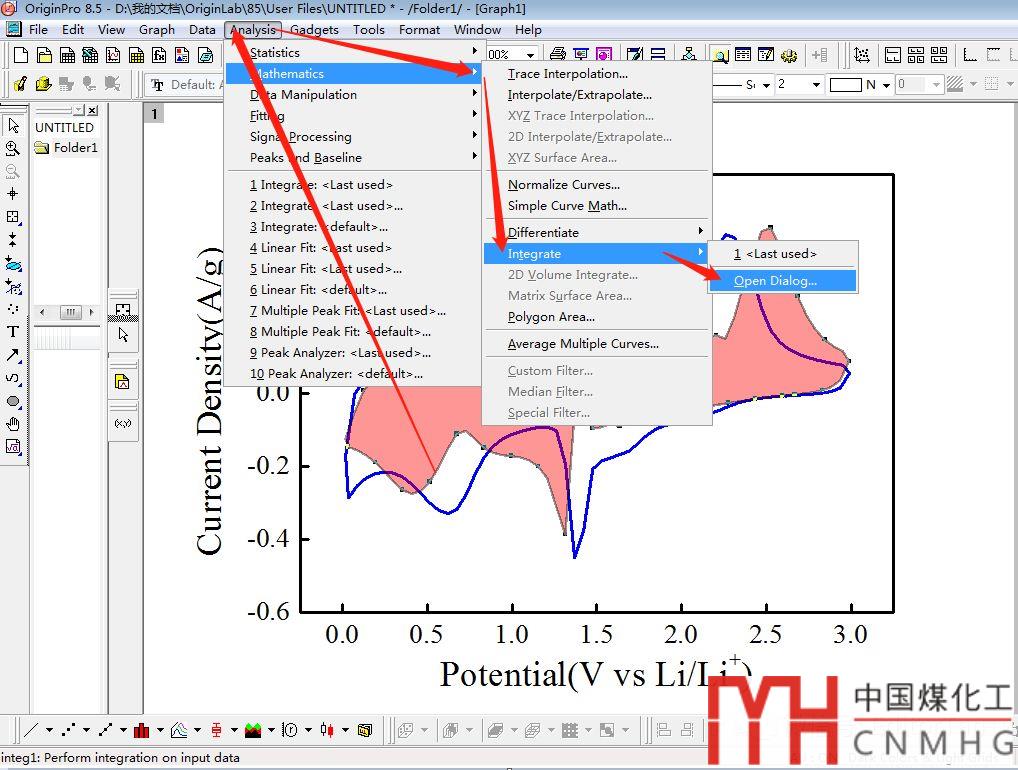

分別計算某掃描速率下的擬合曲線（k1v）和原始CV曲線的積分面積。點擊k1v曲線，然后點擊菜單Analysis-Mathematics-Integrate-Open Dialog...，確定即可，具體步驟：

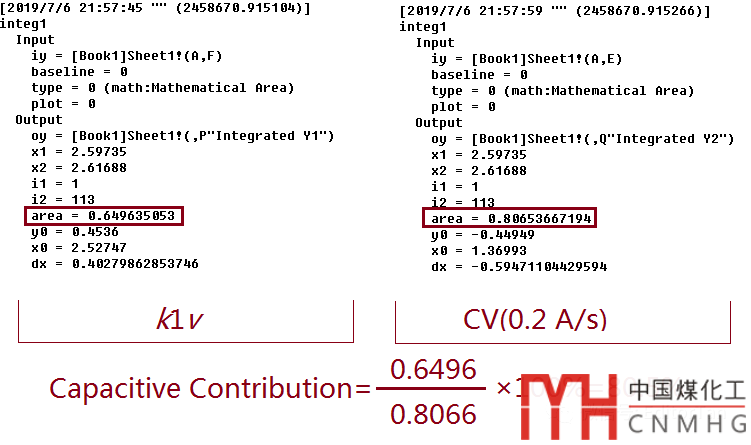

對原始CV曲線進行同樣的操作。在Origin右側出現計算結果，從中讀出面積area，然后按照下圖所示的公式計算電容貢獻率。

6. 模板的導入方法

解壓譚編發送的模板壓縮文件，會有兩個文件，一個是模板，一個是預覽圖。全選這兩個文件，拖入到Origin軟件窗體的空地方（別往數據表上拖放），會出現一個只有坐標系的空白圖，表明該模板已經導入成功。接下來，選擇數據，拖入到這個空白圖（模板）中，立即出圖。

如果您使用模板時有任何疑問，請聯系譚編。非常感謝您轉發、打賞，點擊在看等任何可以支持的方式！文末有模板的開放獲取方式！
