微教程

感謝揚州大學的青燈不歸提出方法。在編輯之譚信息早期的一篇教程中，譚編尚未完全屏蔽瀑布圖的側面框線，今天給大家演示繪制斜方XRD圖的微教程。

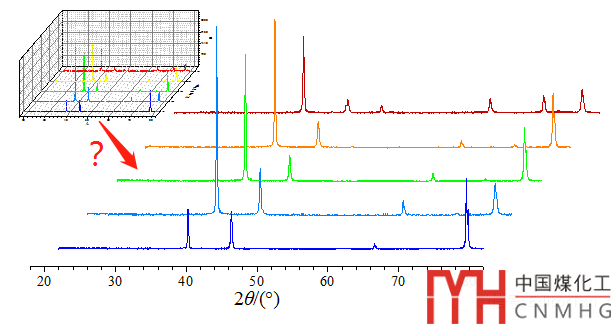

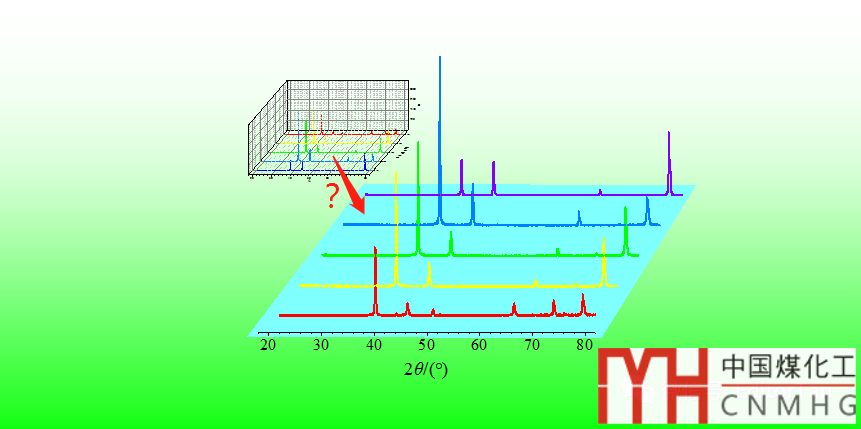

怎樣將XRD的瀑布圖改為斜方圖，如下圖所示。

具體步驟：

1. 全選數據，點擊下方的waterfall Z: color mapping繪制一個逐條曲線顏色漸變的瀑布圖；

2. 雙擊側邊刻度值，在彈窗的Tick Labels和Title & Format兩個選項頁中，除了Bottom（即x軸）外，其他各個方向的show ……前的勾選框中去除勾選，最后確定；

3.雙擊空白的面板，在彈窗的Planes中XY、XZ、YZ三個面的勾選框去除勾選，確定。

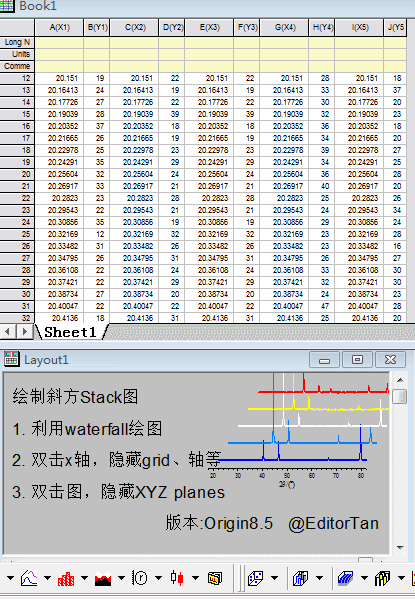

演示動圖：

注意事項：

在使用斜方圖繪制XRD時，要注意不同樣品的XRD圖譜的特征基本相似，變化有規律，這樣繪制的效果比較好。如果不同XRD圖譜有的基線上揚、變化突兀、強度懸殊，繪制出這種斜方圖就顯得雜亂，難以表現出不同樣品之間的變化情況。例如：
