一 前言

中低階煤，是指處于低變質階段的煤，根據煤化程度，可分為低變質煙煤（包括長焰煤、不黏煤、弱黏煤）和褐煤。中國目前探明煤炭資源儲量1.48萬億噸，其中中低階煤占59%，約8732億噸。2013年，中國的煤炭產量36.8億噸，其中中低階煤產量18億噸，占49%；中國的煤炭消費量36.5億噸，其中低階煤消費量19.2億噸，占52.6%。^[1]由于中低階煤具有揮發分高的特性，長時間裸露空氣中易風化和自燃，使中低階煤的利用受到很大限制。尤其中低階煤中的褐煤，含水量大，運輸成本高，許多國家把褐煤作為一種低等級燃料，在坑口露天礦附近建設電站，直接用褐煤作為燃料發電。

中低階煤的揮發分含量一般可達原煤重量的30%以上，這些揮發分蘊含著高附加值的油氣資源，因此中低階煤資源理應受到格外重視和優化利用，以發揮其最大效益。目前，中低階煤的利用方式主要包括直接燃燒、液化、氣化、微生物轉化以及熱提質。若將中低階煤直接燃燒，熱效率較低，且其中的揮發分得不到有效的開發，不僅會造成資源的浪費，而且其主要以粉塵、氮氧化物或硫氧化物的形式排放到環境中，帶來極大的環境污染問題。此外，中低階煤作為化工原料也受到一定的限制。液化和氣化都對中低階煤的品質要求相對較高，中國迄今對中低階煤尚未進行大規模的開發和利用。因此，降低中低階煤含水率，改善中低階煤的性質，提高其利用率，成為中低階煤加工利用亟待解決的問題。

為提升煤炭的利用水平，2014年11月19日，國務院下發的《能源發展戰略行動計劃（2014-2020年）》指出：要制定和實施煤炭清潔高效利用規劃，積極推進煤炭分級分質梯級利用，加大煤炭洗選比重，鼓勵煤矸石等低熱值煤和劣質煤就地清潔轉化利用。2015年1月12日，國家能源局、環保部、工信部聯合下發的《關于促進煤炭安全綠色開發和清潔高效利用的意見》指出：在條件適合地區，積極推進煤炭分級分質利用，優化褐煤資源開發，鼓勵低階煤提質技術研發和示范，推廣低階煤產地分級提質，提高煤炭利用附加值。2015年4月27日，國家能源局又發布了《煤炭清潔高效利用行動計劃（2015-2020年）》（國能煤炭〔2015〕141號），從煤炭提質加工、燃煤發電、煤化工、燃煤鍋爐、煤炭分質分級利用、民用散煤治理、減少污染物排放7個方面提出重點工作和到2020年的工作目標。

二 中低階煤分質梯級利用的概念

2015年3月25日，國家能源局網站公布了《關于促進煤炭工業科學發展的指導意見》（以下簡稱《意見》）。在“推進煤炭清潔高效利用”一節，《意見》指出：嚴格執行《商品煤質量管理暫行辦法》，研究建立商品煤質量標準體系及配套政策，提高煤炭質量和利用效率，鼓勵建設煤炭分級分質梯級利用示范項目，有序發展低熱值煤發電等資源綜合利用項目。從《意見》看出，低熱值煤的分質梯級利用已納入國家推進煤炭清潔高效利用技術的范疇。

煤炭分質梯級利用采用的是一條以煤熱解為龍頭的工藝路線。根據煤炭原有的結構特點，在中低溫條件下，將煤熱解成氣、液、固三相物質，實現煤炭分質，并根據它們的化學組成和理化性質特點進行有區別的梯級延伸加工，對煤炭組分進行有效綜合利用。煤熱解產品之一——熱解氣，可用于提取氫氣/一氧化碳/甲烷等，用作化工加工原料，也可以直接進行合成，生產天然氣/甲醇等下游化工產品；煤熱解產品之一——熱解焦油，通過分餾、加氫和裂化等手段生產出高附加值的化學品，以及汽油、柴油的調和組分油；煤熱解產品之一——提質煤，可以根據提質煤品質和粒度分布選擇使用，塊狀可選擇用于生產電石、鐵合金，粉狀可通過煤氣化路徑生產化工產品。通過對目標產品選擇和工藝過程環節選擇工藝技術的優化組合，煤的分質梯級利用可以形成多種途徑。

（1）一級分質：在500℃～600℃條件下，將煤炭熱解加工成固體（提質煤）、液體（焦油）和氣體（熱解氣）三種形態產物。

（2）二級分質：對一級分質產物進一步進行分質加工。氣體（熱解氣）的利用，對熱解氣中的CO、H₂、CH₄等有效成分進行分質利用，如，可先提取CH₄，剩余的CO和H₂可作為合成氣，也可變換成H₂，用于煤焦油輕質化。固體（提質煤）的利用，對提質煤按照粒度的大小分質利用，塊狀提質煤主要用于電石化工或鐵合金產業；粉狀提質煤焦可作為清潔燃料和冶金還原劑，用于民用燃料、發電和高爐噴吹，也可作為氣化原料。液體（焦油）的利用，可先提取酚和輕質芳烴，其余加氫制成石腦油和油品等。

（3）三級分質：三級分質對二級分質產物進一步分質加工。例如：①對煤焦油加氫產物油品、石腦油、石蠟等進行分質利用；②對用熱解氣生產的甲醇以及甲醇馳放氣體進行再利用。具體工藝路線舉例如下：①通過煤焦油加氫工藝生產油品和石腦油等，并與焦粉氣化費托合成的油品進行調和，生產出高品質的液體燃料；②利用粉焦氣化制備合成氣生產甲醇等化工產品，利用甲醇直接或與煤焦油加氫產物之一的石腦油進行吸放熱反應耦合生產烯烴產品，利用C₁和C₂基礎化工原料甲醇和乙烯向下游發展化工產品；③對熱解氣進行處理變換，使之成為合成氣，根據不同需求生產各類煤化工品。

從以上各分質利用路線來看，中低階煤的分質梯級利用可以根據不同煤種的結構特點，在低能耗的條件下，將中低階煤本身含有的油氣揮發分先提取出來，資源和能量利用效率更高，潛在經濟效益更好。這樣，不僅可以避免資源浪費，一定程度上填補中國的油氣缺口，還可以節約大量的水資源，降低CO₂的排放。據研究統計，分質利用項目的水耗只有傳統煤化工的1/7，投資只有傳統煤化工的1/3^[2]（分質利用項目耗水0.4～5噸/噸標煤，投資約0.1億元/噸標煤；煤制甲醇項目水耗約3噸/噸標煤，投資約0.4億元/噸標煤）。因此，中低階煤的分質梯級利用被稱為目前能耗、物耗最低的煤炭轉化利用方式。

三 中低階煤分質梯級利用發展現狀和困境

（一）中低階煤分質梯級利用發展現狀

熱解作為中低階煤分質梯級利用的核心技術，是最早的煤炭化學加工技術。熱解技術始于18世紀末，當時采用煙煤干餾法生產民用煤氣，用作歐洲城市的街道照明燃料。1840年，煤炭干餾產品有了新的應用，即將干餾得到的固體產品（焦炭）制成發生爐煤氣，用于煉鐵。20世紀20～30年代，煤的低溫?zé)峤夤I(yè)發展較快，所得半焦產品主要用作民用無煙燃料，而液體焦油產品進一步加氫生產液體燃料。尤其在第二次世界大戰前后，德國建立了大型低溫?zé)峤鈴S，熱解固體半焦用于下游造氣，所得的合成氣經費托合成反應制取液體燃料油。熱解焦油經過簡單處理后用作海軍船用燃料，或經過高壓加氫制取汽油和柴油。與此同時，德國還從煤焦油中提取各種芳烴及雜環有機化學品，作為燃料、炸藥的原料。隨后，日本、匈牙利、波蘭、英國、美國、蘇聯、印度、南斯拉夫等國先后引進德國技術并在德國技術基礎上開發出新的煤熱解以及煤焦油加氫制取燃料油技術。

中國曾于20世紀50年代掀起了中低溫煤焦油加氫制取燃料油技術的研究熱潮，卻沒有對中低溫?zé)峤饧夹g(shù)的開發有足夠關注。直到20世紀70年代，富產優質中低階煤的陜西榆林地區因苦于煤炭?jī)r(jià)格低廉且難以外運，自行創造了土法煉焦，獲得半焦。20世紀90年代起，土法煉焦逐漸被機械煉焦所取代，形成了穩定的內熱式直立爐熱解工藝。直立爐熱解工藝以中低階塊煤做原料，獲得目標產品半焦。該工藝雖然具有投資低、工藝簡單等優勢，但隨著煤炭開采方式的改變，以及國家環保及節能減排要求的提高，其弊端日益凸顯。

（1）煤氣中含有40%～50%的氮?dú)?，熱值低，有效成分含量少，無法經濟地回收利用，絕大多數被“點天燈”或直接排放，造成極大的能源浪費和環境污染。

（2）洗滌煤焦油的廢水中含有焦油、酚、苯、多環芳烴、高化學需氧量等組分，難以凈化處理。

（3）只能用20～80毫米塊煤做原料。

（4）單爐最大產能僅10萬噸/年（改進后也不過20萬噸/年），且設備多、工藝路線長、占地面積大、能耗高、能效低。

鑒于此，中國研究者們根據不同地區的自然地理環境，結合煤資源的特點，進行了多種煤炭熱解技術的開發，使煤熱解技術得到了快速的發展。按熱載體方式可分為氣體熱載體、固體熱載體和無熱載體三大類。

1.氣體熱載體熱解技術

（1）SJ型干餾爐

SJ型干餾爐為神木縣三江煤化工公司所開發。1996年進行了名為SJ復熱式直立炭化爐的工藝設計并試驗成功。2001年推出了與油頁巖干餾技術相結合的SJ-1型3萬噸/年低溫干餾爐和SJ-2型5萬噸/年低溫干餾爐，在出現故障較多的方面都做了進一步設計修正。2003年推出SJ-3型10萬噸/年低溫干餾爐。2004年和2005年又進行了大量的理論和技術創新，推出了SJ-4和SJ-5爐型。其中主要的創新技術有：大空腔設計，自動化控制，間冷工藝，剩余廢水綜合處理以及中水回用，護爐鋼板的設置，煤和蘭炭的封閉篩分、輸送，煤氣全部回收利用，等等。

SJ型干餾爐研發歷程長，工程應用較多，但是直立爐特點決定，其單爐處理原料規模小，只能以優質塊煤為原料，不符合現代煤化工發展的趨勢，已經逐漸退出煤熱解產業，向油頁巖熱解轉型。

（2）北京柯林斯達的帶式爐改性提質技術

柯林斯達公司在引進國內外先進的帶式炭化爐設備基礎上，針對中國煤炭資源的特征，在褐煤加工利用領域成功開發出了KDG、KDR-1帶式爐褐煤改性、熱解提質技術和KDR-2低階煙煤中低溫分級熱解技術。

KDG褐煤改性提質技術是將褐煤在200℃～300℃的溫度區間進行加熱，脫除大部分親水性含氧官能團，使褐煤質量大幅度提高。KDR-1褐煤熱解提質技術是在KDG改性提質技術的基礎上，將褐煤受熱溫度提升至500℃～600℃，使褐煤受熱分解，將褐煤提質成為性能更好的褐煤半焦產品，同時產出煤焦油。KDR-2低階煤中，低溫?zé)峤夤に囀菍熋阂来谓?jīng)干燥脫水、低溫?zé)峤馓崛∶航褂?、中溫?zé)峤馓崛峤鈿獾姆旨?jí)熱解工藝，工藝產品為半焦（蘭炭）、煤焦油和人熱解氣產品。

柯林斯達公司帶式爐改性提質技術核心是帶式炭化爐。該工藝于20世紀90年代在中國已建10萬噸/年低階煤熱解示范項目生產線。2008年又在內蒙古錫林浩特建成投產30萬噸/年褐煤改性提質項目，目前處于工業化示范過程中。

（3）國電富通GF-I低階煤干餾技術

國電富通GF-I低階煤干餾技術是北京國電富通科技發展有限責任公司與國能能源科技有限公司在魯奇三段爐基礎上合作開發的低階煤提質技術，其核心設備國富爐為氣體熱載體外燃內熱式連續干餾直立爐。

目前，該工藝示范項目單條生產線原料最大處理量規模為50萬噸/年，且在大唐錫林浩特礦業公司的褐煤提質項目中，已經完成2×50萬噸/年提質系統設備建設。

（4）大唐華銀LCC技術

LCC（Low-rank Coal Conversion）低階煤轉化提質技術是一種煤炭輕度熱解提質技術，是大唐華銀電力公司和中國五環工程有限公司在LFC技術的基礎上聯合開發的。

該工藝首套示范裝置于2012年4月18日在內蒙古自治區錫林郭勒盟東烏珠穆沁旗建成，原料處理量為30萬噸/年，但是由于技術問題，一直沒有穩定生產運行，目前無其他推廣項目。

（5）多段回轉爐熱解技術

多段回轉爐熱解工藝（以下簡稱MRF工藝）是煤科總院北京煤化所開發的針對年輕煤綜合利用的一項技術。該技術采用多段回轉爐串聯，對年輕煤依次進行干燥、熱解、增碳等不同階段的熱加工，最終獲得焦油、中熱值煤氣及粒狀半焦。MRF工藝以回轉式窯爐為主體設備，可采用靈活多樣的工藝形式，適應不同的煤種，可處理不同種類的年輕煤、黏結性或非黏結性煤。

該工藝結合氣體熱載體加熱方式與回轉窯熱解裝備，必然降低熱解煤氣品質差和增加焦油含塵量，僅定義為半焦是主要產品。由于半焦的下游市場沒有進一步研發擴展，目前沒有工業化項目運行，僅在海拉爾建設了年處理褐煤2萬噸的示范裝置，并于1993年、1994年進行褐煤熱解工業試運轉，產半焦約1300噸。

2.固體熱載體熱解技術

（1）DG法煤熱解技術

DG法熱解技術是由大連理工大學開發的，使用粉狀褐煤為原料的固體熱載體熱解技術。與氣體熱載體熱解技術相比，所得的熱解氣熱值更高，品質更好。而且該工藝在生產過程中采用干熄焦技術，具有節水環保的優勢。但是，由于原煤粉需要和循環利用的高溫焦粉進行混合換熱，煤焦油的含塵量增加，降低了焦油品質。

DG法主要技術特點是原料利用率高（原料100%利用），可以處理小于6mm的粉料；可有效處理易熱粉碎原料煤，尤其適合褐煤；產品燃?xì)鉄嶂蹈?，熱值?5～18MJ/m³；熱效率高，能耗低。

（2）浙江大學循環流化床熱電氣焦油多聯產工藝

浙江大學提出的循環流化床熱電氣焦油多聯產技術是將循環流化床鍋爐和熱解爐緊密結合，在一套系統中實現熱、電、氣和焦油的聯合生產。

浙江大學在20世紀80年代提出了煤氣蒸汽聯產工藝的設想，1999年，在國家973項目的資助下，同淮南礦業集團合作將1臺75t/h循環流化床鍋爐改造為12MW循環流化床熱電氣焦油多聯產示范裝置。于2007年6月完成安裝，2007年8月完成72h運行，2008年上半年完成性能優化試驗，2008年10月系統投入試生產運行。該裝置利用循環流化床鍋爐高溫循環灰作為熱載體來熱解原煤，半焦送回鍋爐燃燒供熱和發電焦油直接銷售。凈化后的煤氣部分送回氣化爐做氣化介質，其余送鍋爐燃燒發電。

由于該工藝采用循環流化床鍋爐燃燒熱灰作為熱載體，熱解工藝與循環流化床鍋爐綁定，推廣熱解工藝一定要配置相應規模的循環流化床鍋爐，系統復雜且投資高，更不利于在非電廠環境下的工業化推廣，目前沒有工業級示范裝置在建或者運行。

（3）中國科學院“煤拔頭”技術

中國科學院的“煤拔頭”技術也屬于多聯產工藝，由下行床和循環流化床的耦合實現。煤粉從下行床的頂部加入，在常壓、無氧的條件下，煤粉與來自提升管的循環熱灰進行強烈混合并加熱，從而實現快速熱解。生成的油氣產物在下行管的底部通過快速分離器分離后，進入急冷器進行快速冷卻，最終得到液體焦油產物。“煤拔頭”技術的工藝特點是：系統集成，使目前國際循環流化床的快速床與下行床有機結合在一起。

中國科學院過程所在完成8kg/h實驗室試驗基礎上，與哈爾濱工業大學能源科學與工程學院進行中試合作，在設備制造方面與哈爾濱紅光鍋爐集團進行合作，完成35t/h循環流化床設計。由于該工藝采用循環熱灰作為熱載體，與浙江大學循環流化床熱電氣焦油多聯產工藝相似，存在系統復雜且投資高等問題，目前沒有工業級示范裝置在建或者運行。

3.無熱載體熱解技術

（1）直立爐褐煤干餾技術

中鋼集團鞍山熱能研究院在已成熟工業應用的內熱式直立煉焦?fàn)t基礎上，成功開發了干餾褐煤的內熱式直立爐。該爐型的主要特點有：直立爐包括干餾室、燒嘴、排氣口等，該直立爐由多孔干餾室組成，每孔干餾室橫斷面為變截面，干餾室上部設有布料板，干餾室頂部設有排氣口，在直立爐內設有加熱氣體室，在加熱氣體室內設有調節板和氣體分配磚，直立爐由異型耐火磚砌成多層耐火磚環形結構，爐體側面設有煤氣燒嘴，四周設有爐鐵件。本實用新型設計結構合理，改善爐體密封性，有利于氣體加熱均勻，煤料在爐內運行順暢，可用于干餾穩定性差的褐煤。

由于外熱式直立爐采用熱煙氣間接傳熱方式加熱原料煤，煙氣溫度高，傳熱效率低，帶來系統能效低，能耗高等缺陷，且直立爐單爐處理能力低下，無法實現該工藝的大型化、高效性。

（2）無熱載體蓄熱式旋轉床熱解技術和蓄熱式直立下行床熱解技術

無熱載體蓄熱式旋轉床熱解技術和蓄熱式直立下行床熱解技術均是由神霧集團研發的新型熱解技術。兩項技術均采用了鋼鐵行業已成熟工業應用的蓄熱式輻射管燃燒器，該輻射管燃燒器使用了蓄熱式高溫空氣燃燒技術，可燃燒低熱值燃?xì)猓瑫r(shí)排煙溫度降低至180℃，大幅提升了燃燒效率。同時，由于蓄熱式輻射管燃燒器多方式分散置于熱解爐內部，燃燒的熱量全部保留在熱解爐內部，提高熱解能量利用效率，降低了能耗。兩種熱解工藝核心的加熱技術一致，但是，針對原料煤不同的特性，選擇了完全不用的兩種熱解反應器。

①無熱載體蓄熱式旋轉床熱解技術

該技術的熱解爐集成了高效節能的蓄熱式輻射管燃燒器技術和高溫旋轉床技術。以塊狀煤為原料煤，原料煤平鋪于布料床上隨料床平面旋轉，物料熱解過程無翻滾，無擠壓，降低了熱解工藝對原料煤的強度、粒度、黏度等指標要求。

同時，環形旋轉床反應器在冶金行業已成熟應用，大型化設備運行穩定，該爐技術升級型“嫁接”用于煤熱解，單體熱解爐處理量易于實現大型化，目前正在進行40萬噸/年煤熱解工業化示范，單爐處理量100萬噸/年工業化生產線在新疆正在建設。

②蓄熱式直立下行床熱解技術

該技術的熱解爐集成了高效節能的蓄熱式輻射管燃燒器技術和直立下行床技術。以粉狀煤為原料煤，原料煤從下行床頂部加入，自上而下經過內置于爐膛內部的輻射管，經過輻射傳熱完成熱解反應，設備簡單，熱效率高，目前正在新疆建設處理量100萬噸/年、半焦耦合發電的工業示范性裝置。

神霧集團的無熱載體蓄熱式旋轉床熱解技術和蓄熱式直立下行床熱解技術，熱解過程均無熱載體。由于采用輻射管加熱，既可實現煙氣與熱解氣隔離加熱，熱解油氣產品收率高，質量好；又可通過控制單個輻射管燃?xì)饬糠謪^(qū)精確控制熱解溫度；更重要的是采用蓄熱式燃燒的方式供熱，可以利用廉價低熱值燃?xì)猓忍岣吡讼到y(tǒng)熱效率，又降低了成本。

（二）中低階煤分質梯級利用發展困境

目前，國內外煤熱解技術雖有了快速發展，但業內專家表示，熱解技術仍存在不少技術問題。氣體熱載體熱解工藝得到的煤氣熱值較低，氫氣、甲烷含量較低，氮?dú)夂窟^高，達不到化工利用最佳條件，只能做燃料使用，存在資源浪費現象。固體熱載體熱解工藝只能處理粉煤，且運行過程中需要將熱載體提升至相當?shù)母叨?，需要耗費大量能量，或采取熱解和循環流化床鍋爐耦合，涉及一些高溫物料的轉移和輸送，設備要求苛刻，工藝投資高，難推廣。無熱載體熱解工藝雖然在加熱方式及處理原料方面進行了許多創新，但目前處于工業化示范過程中，需待時日予以考證。

一是技術不成熟?，F(xiàn)有宣傳報道的熱解技術都沒有實質性的突破，主要體現在：其一，熱解氣、焦液產品收率和品質都無法保證，例如，焦油的含灰量大，油渣分離困難，難以得到很好的市場應用；其二，目前熱解技術大多采用干熄焦方式冷卻半焦，無法回收半焦顯熱，系統能耗高，同時，采用濕熄焦會產生大量難以處理的煤泥熄焦水，直接排放造成嚴重的環境污染；其三，煤中攜帶的外水和熱解產生的熱解水，除一部分用于激冷半焦和冷卻高溫荒煤氣外，大部分很難實現“綠色”處理。

二是缺乏工程化驗證，缺乏工業化裝置連續化穩定運行的支撐。目前煤熱解示范項目大多處于整改升級過程中，并無連續穩定運行裝置，應當針對存在的工程化問題進行攻關，加強反應調控，提高油氣品質和產率。為盡可能多的獲得高附加值油、氣資源和高品質半焦，實現煤熱解過程中三項產品轉化的可調、可控，應明確熱解方式、停留時間、熱解溫度、產品組分及產品分配之間的關系，優化工藝參數和工藝流程，實現熱解過程自身的熱量平衡。

三是半焦的利用沒有得到解決。煤熱解應當從整體上考慮產品的用途，必須解決半焦的利用問題。例如1000萬噸/年規模的煤熱解項目，一年要出半焦700萬噸，合理利用半焦是煤熱解技術持續發展的前提條件。半焦的傳統消費市場如電石、鐵合金和高爐噴吹等早已飽和。如果用于發電，還需要對現有設備、控制程序進行改造、調整，因?yàn)槟壳鞍l(fā)電廠粉煤鍋爐或循環流化床鍋爐多按照煙煤設計，這無疑會增加成本。此外，半焦由于揮發分低、反應活性低，其作為氣化原料的技術仍在開發中，也沒有成熟應用的案例。

因此，對熱解技術及工藝進行創新和突破，解決半焦的利用渠道是進一步推動熱解技術發展的驅動力，應大力開展煤熱解與其他工藝項目的耦合研究，積極發展多聯產。

四 中低階煤分質梯級利用的突破與創新

（一）中低階煤分質梯級利用的核心技術突破

目前，中低階煤熱解技術大多停留在僅獲得半焦—焦油—煤氣三項產品階段，半焦、焦油作為初級產品簡單出售，煤氣放空或燃燒，屬于低端、粗放式的生產方式，系統的能源轉化效率低。面對當前存在的一些問題，隨著相關技術的提高，以煤熱解為龍頭的中低階煤分質梯級利用必須走出新路子，積極綜合利用熱解三項產物深加工，向大型化、一體化、多聯產的方向發展創新。

據了解，利用褐煤發展煤熱解、走規?；?，在國際上已有先例。目前，國外主要的中低階煤加工技術有德國的低溫?zé)峤夤に?、蘇聯的褐煤固體熱載體熱解工藝、美國的溫和氣化技術、日本的煤炭快速熱解技術和加拿大的阿特伯干餾技術等。近幾年，國內煤熱解新工藝的開發，也給煤熱解的規?；⒍嗦?lián)產提供了技術上、工程化上的探索。

以熱解為龍頭的煤分質利用自20世紀30年代起就受到各國關注。目前，全球已經有近幾十個煤熱解技術問世，能工業化成熟應用的多為立式爐。中國于20世紀80年代末成功開發了立式爐塊煤熱解技術，一直沿用至今。目前，全國煤熱解產能已經超過8000萬噸/年。但立式爐具有只能以塊煤做原料、煤氣有效成分和熱值低、單爐產能小等弊端，使其進一步推廣受到限制，也難以真正體現出煤分質利用的高效與清潔。為此，近幾年，粉煤或全煤熱解技術成為眾多企業和科研單位競相開發的方向。這其中，裝置大型化和粉煤熱解技術創新，是煤分質利用必須邁過的兩道檻。

1.裝置大型化

由于煤炭資源的特點，中國已經成為世界上最大的煤化工產業國。同時，中國的煤化工發展歷史短、技術新，規劃跟不上使中國的煤化工品種多，建設分散，項目規模整體偏小、重復建設、產品低端現象普遍。隨著我國煤化工技術開發的投入，煤化工技術已達到世界領先的水平，但項目投資大、建設周期長，單位產品生產成本高，成為局限煤化工發展的最大障礙。因此必須堅定堅持煤化工項目大型化的方針，這是煤化工項目降本增效、增強經濟性的必要條件。

過去煤熱解制蘭炭，就是采用中低溫干餾模式，使用的多為立式爐，要求塊煤，年處理規模10萬噸。這種技術現狀，帶來兩個問題。一是目前中國煤炭采掘大型化，煤炭粉化率越來越高，而立式爐只消耗塊煤，剩余的粉煤利用成為困擾。二是煤炭分級分質，對工藝產生效益的主產品是焦油和煤氣，但拿出規模化產量的焦油和煤氣，必須將整體規模做大。對于千萬噸級規模項目，如采用立式爐，一個項目需要100臺爐子，管理、運行的難度都會加大。

業界之所以認為煤熱解存在很嚴重的污染問題，主要因?yàn)榇蠖喱F(xiàn)有煤熱解技術的規模普遍偏小、企業布局分散，無法實現廢水、廢氣集中低成本地回收處理與利用。事實上，只要實現熱解裝置大型化，并堅持走項目建設園區化、基地化、集約化的道路，污染問題與能耗偏高的問題就可徹底解決。

目前產業內部主攻的是熱解技術規模大型化，在2015年1月12日，國家能源局、環保部、工信部聯合下發的《關于促進煤炭安全綠色開發和清潔高效利用的意見》指出“在條件適合地區，積極推進煤炭分級分質利用，優化褐煤資源開發，鼓勵低階煤提質技術研發和示范，推廣低階煤產地分級提質，提高煤炭利用附加值”，并要求到2020年，“低階煤分級提質核心關鍵技術取得突破，實現百萬噸級示范應用”。在2015年4月27日，國家能源局印發的關于《煤炭清潔高效利用行動計劃（2015-2020年）》的通知中亦指出：“鼓勵低階煤提質技術研發和示范。開展單系統年處理原料煤百萬噸級中低溫干餾制氣、制油為主要產品路線的大規模煤炭分質利用示范，促進我國煤炭分質利用和提質技術水平的提高?！薄?017年，低階煤分級提質關鍵技術取得突破；2020年，建成一批百萬噸級分級提質示范項目?！?/p>

在政府的政策支持、國家和企業的資金支撐下，制約中國煤熱解裝置大型化的問題，經過眾多嘗試取得了一定的探索成果。

2011年，河南龍成集團成功開發低階煤旋轉床熱解技術，并建成30萬噸/年工業化裝置，該技術具有設備簡單的優點，但是目標產品僅應用于高爐噴吹用煤，應用空間相對較小。

2013年11月25日，大唐華銀電力有限公司與中國五環工程有限公司合作開發的低階煤低溫?zé)峤飧馁|(zhì)利用技術，30萬噸/年褐煤提質示范項目成功通過72小時滿負荷考核。該技術20世紀在國外已建立示范項目，目前在中國還沒有能實現長周期穩定生產運行的項目。

2015年，神霧集團開發的無熱載體蓄熱式旋轉床熱解技術已建成40萬噸/年工業生產線，順利投產并穩定運行。同年，單爐處理量100萬噸/年工業化裝置正在建設中。該技術的優點是將鋼鐵行業已成熟的蓄熱式輻射管燃燒技術和高溫旋轉床技術集成升級應用于煤化工領域，具備設備大型化條件，目前看來最有可能實現單臺熱解爐處理量達到百萬噸級，但是需要工業化示范進行驗證。

2.粉煤熱解技術創新

目前業內尚無一種公認的可規?；M(jìn)行粉煤熱解的成熟技術。

現代化開采工藝的推廣，粉煤（＜6mm）的產率達到60%以上。同時，由于粉煤利用技術的滯后和不成熟性，存在大量歷史粉煤囤積現象，如何高效、清潔利用粉煤，成為煤化工領域迫切需要解決的難題。

2012年12月神木天元公司聯合華陸科技工程公司，啟動了低階粉煤回轉熱解制取無煙煤工藝技術開發，并經過兩年多研發建成了6噸/小時粉煤回轉熱解制取無煙煤中試驗裝置，主要工藝流程如下：

粒徑為0～30毫米的低階粉煤進入內熱式回轉干餾系統，用含氧干燥氣加熱至110℃～280℃，干燥脫水的同時除去0.2毫米以下的煤塵（通過調整爐內熱煙氣的氣體流速和爐內漸變式組合分布器，使除塵氣體與粉塵充分接觸并對下落的粉煤進行吹掃）。干燥除塵后的粉煤送至回轉熱解系統，加熱至350℃～650℃熱解生成半焦和高溫油氣。半焦進入回轉冷卻系統，通過氧化還原反應，完成熱解半焦的中低溫純化，使其各項質量技術指標達到或接近無煙煤質量標準，經冷卻、噴水增濕、降為常溫后作為新型無煙煤產品外送。高溫油氣進入油氣回收系統，用輕質焦油洗滌得到煤焦油、熱解水、煤氣。煤焦油進入儲罐或直接進入后續加工；煤氣一部分經煤氣預熱器升溫至150℃～450℃，返回至回轉熱解系統作為熱源，剩余部分外供或用于制取氫氣、液化天然氣、液化石油氣及其他化工產品；熱解水進入廢水處理廠統一處理后回用。

專家也指出，該粉煤熱解技術若要實現大型工業化應用，仍有諸多環節需要改進和完善。

一是回轉爐干燥與回轉爐熱解均屬間接換熱，熱效率較低，工業化后能效和原料受熱均勻度可能達不到預期效果。

二是工業化后，在回轉熱解爐內來回翻轉的原料煤在升溫過程中會頻繁地發生爆裂，產生新的煤塵，增加焦油含塵量。

三是該技術雖然廢水量較少，但廢水中苯、酚、多環芳烴、化學需氧量濃度更高。如何處理該技術并實現資源化利用需要加快技術攻關。

四是該裝置只試用了榆林低階煤，能否適應高含水的褐煤或其他高灰分、高揮發分低階煤，需要進一步試驗研究。

龍成集團也在傳統回轉窯熱解工藝基礎上，針對生產潔凈煤替代高爐噴吹用煤市場，開發了以低灰優質長焰煤粉煤為原料的熱解工藝。該工藝與傳統回轉窯熱解工藝比較，有了一定的升級和改進，主要體現在以下兩點。

一是采用其自身凈煤氣作為熱載體，提高了熱解氣的品質，克服了傳統回轉窯熱解工藝熱解氣品質差的缺陷，煤氣熱值可達到5500kcal/Nm³，但是與此對應的負面影響是凈煤氣需在回轉窯外部加熱，降低了其系統熱利用率。

二是該技術選擇了較好的市場定位，為了規避回轉窯熱解工藝對熱解物料造成嚴重破碎的缺陷，選用了粉煤為原料煤，其產生的焦粉全部用于供應唐山及周邊區域的高爐噴吹用煤，用于替代貧煤、瘦煤、無煙煤等，市場定位較好，保證了工藝較好的技術經濟性。正是得益于其較好的市場定位，其產品以粉焦為主，對于回轉窯固有缺陷導致的焦油質量差、熱效率低等不足，未有明顯改進。

總體來說，龍成集團通過上面兩點的改進，工藝有一定進步性。但是行業專家表示，該工藝把寶貴的高熱值熱解氣能源用來自身燃燒，主要產品僅為粉狀半焦，而且為保證其工藝的經濟性，潔凈煤產品定位高爐噴吹煤替代，不具備大規模推廣的可行性和項目的可復制性。

目前粉煤熱解技術多采用流化床或回轉窯，但在這些年的工業化示范和推廣過程中，遭遇了很多問題，特別是焦油含塵大和運行不穩定等世界性難題還沒完全攻克。與此同時，神霧集團獨辟蹊徑，充分結合自身在燃燒技術和高溫加熱上的獨特優勢，開發的無熱載體蓄熱式下行床快速熱解工藝，也許能給粉煤熱解技術帶來驚喜。

該工藝結合蓄熱式輻射管燃燒技術和可模塊化立式下行床技術開發出新型熱解反應器。采用粉煤為原料，通過均勻布料、快速熱解、熱解產物快速分離，獲得高產量的油氣資源。該工藝?yán)眯顭崾捷椛涔茏鳛榧訜峒娌剂显⑼ㄟ^科學合理設計輻射管的結構，來防止煤粉對輻射管的沖刷磨損，同時預防煤粉在輻射管的黏結結焦，并通過控制粉煤粒徑、熱解停留時間等參數，實現對粉煤的快速熱解處理。

該工藝的最大突破是采用了蓄熱式內置式輻射管燃燒器加熱物料，取代了熱載體換熱過程，既具有工藝流程簡單、故障率低等優點，同時克服間接傳熱帶來的系統熱、效率低的缺點；反應器被集成到一個模塊，處理量可以靈活調整，并可以達到工業上大型化要求。目前該工藝正在與火力發電進行耦合，并在新疆建設處理量100萬噸/年的、半焦耦合發電的工業示范性裝置。

（二）中低階煤分質梯級利用的路線創新

在煤市低迷的情景下，煤炭分質分級的關注點主要聚焦在焦油和煤氣上，但是決定一個煤分級利用項目成敗的關鍵要看煤熱解后產生的大量半焦如何推向市場。業內的一種解決思路是做成潔凈煤去銷售，但是時下煤炭產能過剩，行情不景氣，這一思路的可行性需要觀察。北京神霧集團對中低階煤熱解半焦產品的利用途徑提出了不同的看法。在該集團看來，必須針對下游市場的需求，對中低階煤的熱解技術做針對性的開發，并首次提出了“煤熱解+”概念。神霧集團董事長吳道洪博士強調，“煤熱解+”同于中低階煤分質梯級利用層面，但不同于簡單的工藝銜接，例如“煤熱解+”電力，不是指將傳統的熱解后半焦拿去發電，因?yàn)閭鹘y(tǒng)工藝沒有通過工藝耦合得到系統能效的提高和節能減排的效果。真正的“煤熱解+”電力是在滿足下游火電原料需求的同時，通過上游煤熱解工藝的創新，使煤熱解單元產生的半焦的顯熱能轉移到下游火力發電，達到系統能效的提高和發電效率的提升，實現真正意義上的梯級開發利用。同樣的，“煤熱解+”化工也不是僅僅將熱解油氣作為化工原料，對大量半焦束手無策，而是需要更深入的工藝耦合來實現油、氣、半焦的全面利用，提升系統能效，以獲得最大的競爭優勢。

1.“煤熱解+”電力

從中低階煤分質梯級利用層面講，國家政策多次明確引導“煤熱解+”電力煤炭利用路線。2015年4月27日國家能源局以國能煤炭〔2015〕141號文件發布了《煤炭清潔高效利用行動計劃（2015-2020年）》的通知。文件要求：加強煤炭質量管理，加快先進的煤炭?jī)?yōu)質化加工、燃煤發電技術裝備攻關及產業化應用，穩步推進相關產業升級示范，建立政策引導與市場推動相結合的煤炭清潔高效利用推進機制，構建清潔、高效、低碳、安全、可持續的現代煤炭清潔利用體系。開展煤炭分質分級梯級利用，提高煤炭資源綜合利用效率。鼓勵低階煤提質技術研發和示范。開展單系統年處理原料煤百萬噸級中低溫?zé)峤庵茪?、制油為主要產品路線的大規模煤炭分質利用示范，促進中國煤炭分質利用和提質技術水平的提高。逐步實現“分質分級、能化結合、集成聯產”的新型煤炭利用方式。鼓勵煤—化—電—熱一體化發展，加強各系統耦合集成。在具備條件的地區推進煤化工與發電、油氣化工、鋼鐵、建材等產業間的耦合發展，實現物質的循環利用和能量的梯級利用，降低生產成本、資源消耗和污染排放。

從煤炭清潔高效利用角度來看，岑可法院士在接受《基石》雜志采訪時也表示“煤炭分級轉化清潔發電技術是根據中國國情提出的煤炭利用革命性方案之一。該項技術是基于煤炭各組分不同性質和轉化特性，以煤炭同時作為資源和能源，將煤的熱解和燃燒等過程有機結合，實現煤炭分級轉化梯級利用。煤炭先在熱解爐熱解提取揮發分產生煤氣和焦油，半焦再送鍋爐燃燒產生蒸汽，煤氣和煙氣經凈化可實現低污染排放控制和低碳排放，所生產的煤氣可用于制天然氣等燃料氣，焦油可經加氫制得汽油、柴油等產品，蒸汽則用于電力生產和供熱，灰渣根據其賦存形態進行有價元素提取和制水泥、建材等綜合利用”。

“煤熱解+”電力路線真正解決了熱解粉狀半焦去向的難題。其中浙江大學是國內較早從事“煤熱解+”火力發電路線，并進行工業化示范的研究機構。

浙江大學在20世紀80年代初便已提出和設計了最初的多聯產技術方案。基于流化床熱解技術，浙江大學開發了以循環流化床為基礎的煤炭熱解燃燒分級轉化多聯產技術（詳見圖1）。該多聯產技術將流化床熱解爐與循環流化床鍋爐緊密結合，通過合適的技術路線獲得液體燃料、電力、化學品等產品的聯產，具體工藝如下：

煤（如褐煤和高揮發分煙煤）通過給料機送入流化床熱解爐內，與從循環流化床鍋爐旋風分離器分離下來的高溫固體顆?；旌虾?，快速升溫并發生熱解反應析出煤氣和焦油。煤在熱解爐中生成的煤氣攜帶半焦和循環物料顆粒進入熱解爐旋風分離器，分離出大部分的半焦與循環物料。離開旋風分離器的粗煤氣進入煤氣冷卻裝置和焦油捕集裝置進一步干燥、除灰，脫除攜帶的焦、油。凈化后的煤氣一部分作為熱解爐流化介質進行再循環，剩余部分經脫硫等凈化工藝后供民用或經變換、合成反應生產有用的液體燃料和化工產品，合成尾氣還可用于燃?xì)庹羝?lián)合循環（GTCC）發電。在焦油捕集裝置中捕集的焦油可用于提取化學品或提質合成高品位合成油。熱解爐分離器分離下來的熱解半焦與換熱后的循環物料被送入循環流化床鍋爐中燃燒。循環物料在爐腔內部被重新加熱后送入流化床熱解爐開始新的循環。循環流化床鍋爐和尾部受熱面中生成的高溫高壓水蒸氣可用于蒸汽輪機發電或供熱及制冷等。流化床熱解爐和循環流化床鍋爐運行溫度分別為550℃～750℃和850℃～950℃。

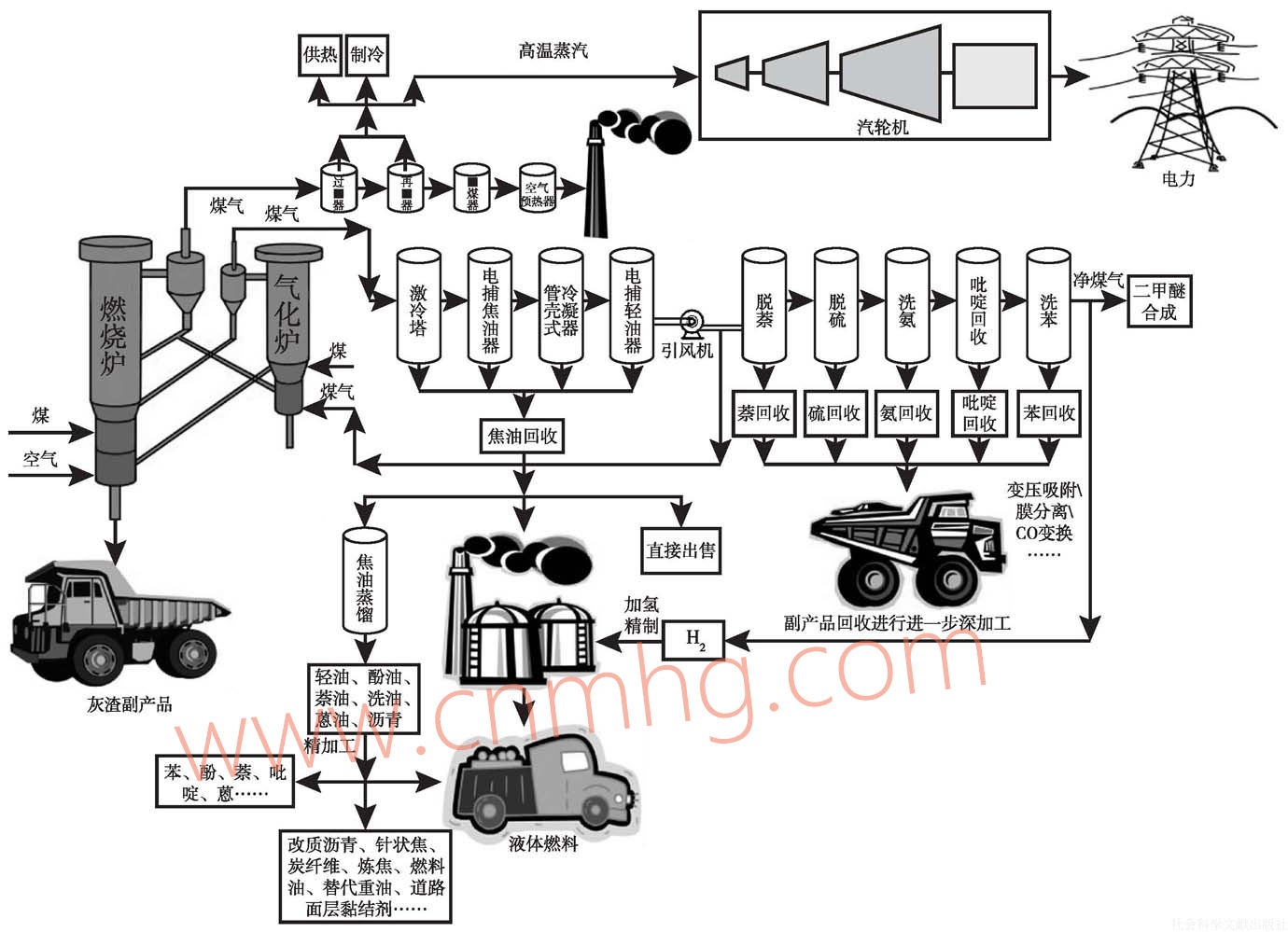

圖1 以循環流化床為基礎的熱解燃燒分級轉化多聯產系統示意

浙江大學開發的熱解燃燒分級轉化技術具有以下特點和技術優勢。

（1）燃料適應性廣。釆用了流化床熱解技術，可收到基揮發分含量高于20%的煙煤和低階煤。

（2）系統能量集成度高。煤炭熱解產生的高溫半焦顆粒通過返料機構被送入循環流化床鍋爐直接燃燒發電，散熱損失小。

（3）煤氣品質好。循環流化床煤炭熱解燃燒多聯產工藝的熱解過程以循環灰為熱載體，避免了以煙氣為熱載體帶來的煤氣稀釋問題，熱解所產出的煤氣有效組分高。

但是也有業內專家表示，雙級流化床工藝耦合存在同步操作難度大、工藝穩定性差的問題。而且采用鍋爐熱灰作為熱載體，熱灰返混量大，煤焦油的飛灰含量會明顯增多，降低煤焦油的品質。

神霧集團基于開發的無熱載體蓄熱式下行床快速熱解工藝，提出了新的“煤熱解+火力發電”工藝路線，分別與循環流化床鍋爐發電和煤粉鍋爐發電進行耦合（參見圖2、圖3）。

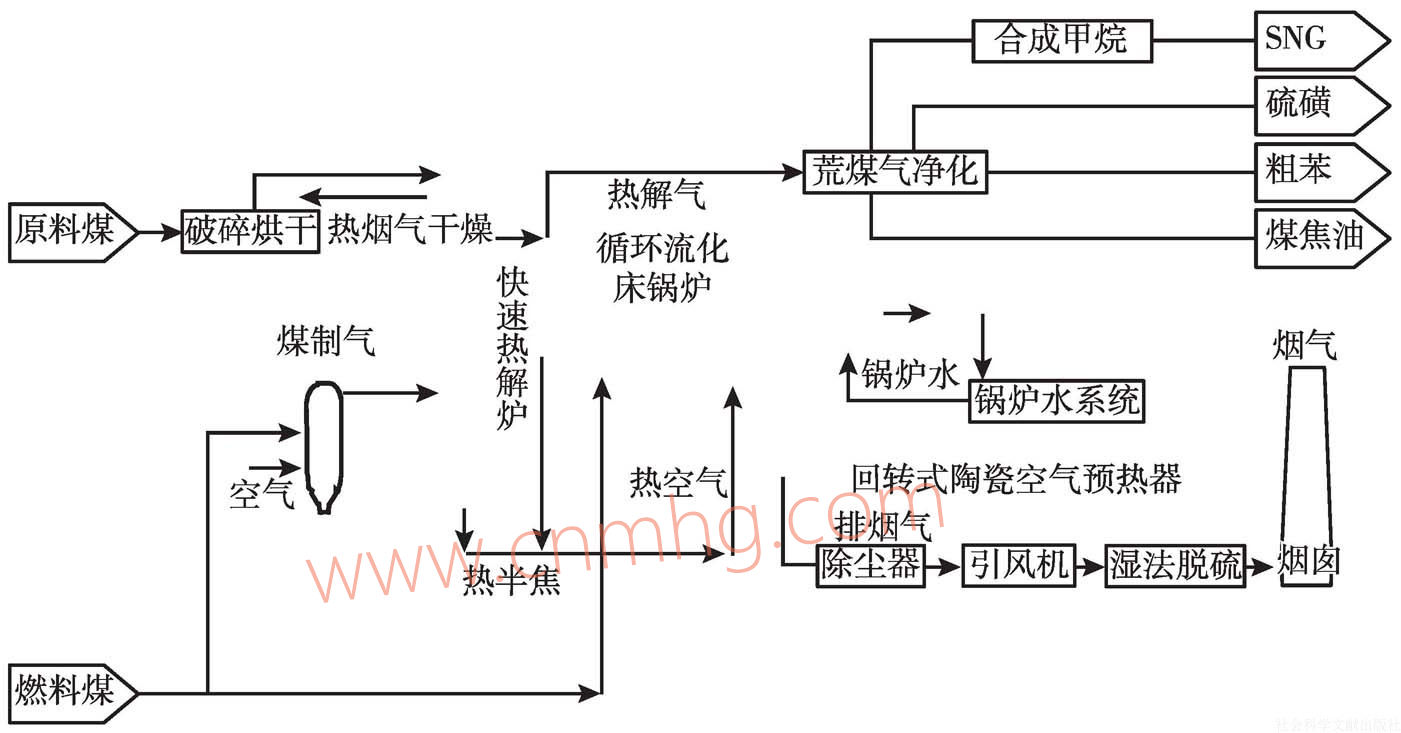

圖2 神霧低階煤快速熱解+循環流化床發電

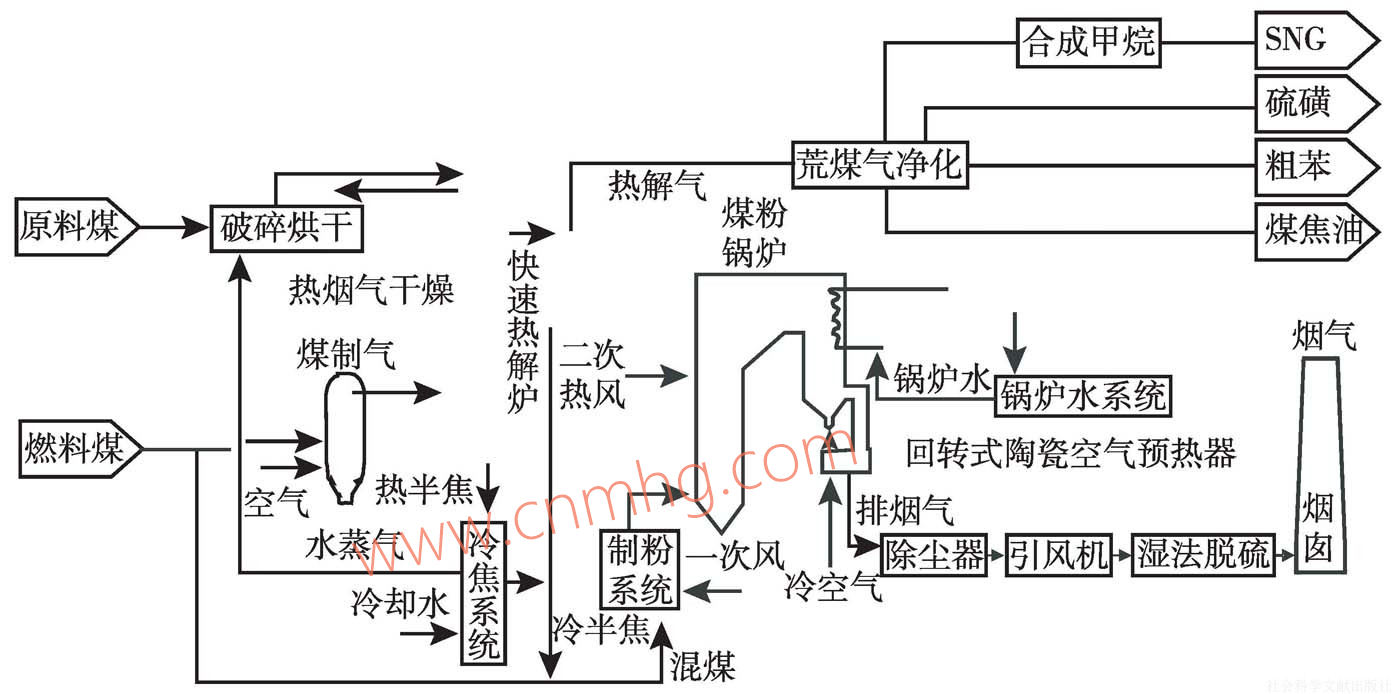

圖3 神霧低階煤快速熱解+煤粉鍋爐發電

神霧低階煤快速熱解+循環流化床發電工藝把快速熱解爐的半焦熱送至循環流化床的返料閥，充分利用熱半焦的潛熱，且只需調整循環流化床返料閥的部分參數，不需要對循環流化床發電系統進行其他改動，就可以實現煤熱解系統和發電系統的耦合。神霧低階煤快速熱解+煤粉鍋爐發電工藝?yán)美浣瓜到y(tǒng)把熱半焦冷卻下來，冷半焦與原煤進行配比后進入制粉系統，半焦與原煤充分摻混，達到煤粉鍋爐燃燒器設計的粒徑和揮發分要求，再通過一次風送入煤粉鍋爐燃燒。煤粉鍋爐系統只需增加一條冷半焦輸送皮帶，鍋爐的受熱面、煤粉燃燒器都不需要重新設計。

神霧煤熱解+循環流化床或煤粉鍋爐發電系統都可以把熱半焦冷卻下來進入煤堆場，并把熱半焦顯熱回用，因此神霧煤熱解+火電兩套系統既耦合緊密，又相互不影響。針對不同區域，對于熱解氣和煤焦油也可以采取不同的利用途徑，以滿足當?shù)氐哪茉匆?，?shí)現效益的最大化。

目前100萬噸/年低階煤快速熱解+2×350MW熱電聯供工業化示范項目正在新疆開工建設，預計2017年年底投產。

神霧煤熱解+火力發電工藝具有以下特點和技術優勢。

（1）神霧粉煤熱解工藝采取蓄熱式內置式輻射管作為加熱源，排煙溫度小于180℃，所有的燃燒熱都留在了熱解爐內，為熱解提供熱量，提高了系統的熱效率，因此神霧粉煤熱解系統既具有間接換熱工藝簡單的優點，又克服了傳統間接換熱效率低的難題。

（2）與煤粉鍋爐合理的耦合，既利用熱解半焦的顯熱，也可以利用電廠富余的蒸汽為熱解系統煤粉干燥、熱解氣凈化等提供能量，從而提高系統綜合能效。

（3）不需要對火電鍋爐進行改動，且兩套系統相互影響小，電廠調峰時，煤熱解系統可以正常運營，煤熱解系統檢修時，電廠也可以正常運營。

（4）粉煤熱解過程中物料沒有劇烈的翻滾、碰撞，熱解氣細塵帶出少，煤焦油含塵量低。

2.“煤熱解+”化工

煤化工按其產品種類可分為傳統煤化工和現代煤化工。傳統煤化工是指煤制焦炭、電石、甲醇等技術成熟的產業?，F(xiàn)代煤化工是指煤制油、煤制天然氣、烯烴、二甲醚、乙二醇等以煤基替代能源為導向的產業。以現代煤化工中具有代表性的五大產品工藝路線為例，分別為煤制甲醇、煤制烯烴、煤制油、煤制乙二醇、煤制天然氣。以煤直接制油和煤氣化為龍頭的C₁化工，業內發出了許多質疑，主要集中在單位產品投資高、資源轉化效率低、水資源消耗高、碳排放高，難以應對資源和環境約束挑戰等。有測算表明，目前中國煤制氣裝置平均水耗6.9噸水/千立方米天然氣，煤直接液化為10噸水/噸油，煤制烯烴為22噸水/噸產品，煤間接液化為11噸水/噸油。^[3]中國煤炭分布特點是西多東少，而西部地區水資源短缺現象嚴重，按照煤炭就地消化原則，西部難以承載過多煤化工項目。另外，煤炭在以氣化為龍頭的煤化工過程中會產生SO₂、NO_x、CO₂為主的廢氣、廢水和廢渣。中國部分中西部富煤地區生態環境較脆弱，大量的污染排放將會造成不可逆的后果。

煤化工重要的目標是實現煤炭的清潔高效轉化，“煤熱解+”化工就是一條中低階煤清潔高效轉化的重要途徑。其革命性的意義在于，改變了傳統煤化工和現代煤化工目前的煤炭利用方式，從源頭革新煤化工發展工藝路線。通過“煤熱解+”化工路線，可在煤炭資源加工利用的工藝前端對其進行熱解處理，增加煤炭資源綜合利用的經濟效益，實現資源化利用，即固體能源向固態、液態和氣態三種能源的高效轉化，能源轉化效率可以達到85%以上。其中，固態成分提質煤可作為下游的清潔能源原料，液態（焦油）成分可進一步加工成清潔燃料油、溶劑油或芳烴產品，氣態產品可用于制取天然氣。如此“煤熱解+”化工，不僅實現了煤炭的分級轉化和梯級利用，而且實現了環保、清潔、減霾的目的。

以電石生產為例，傳統電石生產要消耗大量的電力和優質蘭炭或焦炭，并向大氣中排放大量的污染物，是公認的“高污染、高能耗、高成本”三高行業。目前，中國電石大部分用于PVC（聚氯乙烯）生產，而下游PVC市場不景氣，商品電石價格持續走低。其原因一方面是居高不下的原料和電力成本，另一方面是一路下跌的電石價格，導致電石行業全面虧損。在“能源危機”和“環境危機”的形式下，電石行業必須全面轉型，開發高科技含量、高經濟性、低污染、綠色健康的工藝勢在必行。

如何降低生產成本，提高經濟效益，突破傳統電石生產工藝的“三高”限制，成為電石行業發展的瓶頸。筆者經過大量信息收集，獲知神霧環保開發的蓄熱式電石新工藝成功破解了傳統電石生產“三高”限制。蓄熱式電石新工藝以生產原料為突破口，采用粉狀中低階原煤和粉狀石灰為生產原料，降低原料成本。通過熱解工藝和電石冶煉工藝的有機耦合，熱解物料熱態并送至電石爐，工藝過程能量流被優化利用，提高了工藝系統能效，降低電石冶煉電耗10%～20%，每噸電石成本降低400～800元。同時，熱解單元副產大量低成本的合成氣（H₂+CO）、高濃度的CO尾氣、天然氣、輕質石油等，來合成現代煤化工下游的甲醇、烯烴、汽柴油、天然氣、乙二醇等能源化工產品。

蓄熱式電石新工藝的成功開發創新出一條中低階煤和石灰石高效利用的新途徑，為中低階煤分質梯級利用指出了新的“煤熱解+”化工發展方向。對傳統電石生產工藝進行了革命，實現“低能耗、低成本、零污染”，推動電石行業可持續發展。同時電石生產低成本化，為電石乙炔化工一定程度上取代“煤基C₁化工”提供了有力支撐，為“煤基C₂化工”發展提供了新的方向和新的思路（參見圖4）。

基于蓄熱式電石生產新工藝的“煤熱解+”化工（電石乙炔下游化工），從產出的低成本的乙炔、合成氣（H₂+CO）、高濃度的CO尾氣、天然氣、輕質石油等為原料，來合成現代煤化工下游的甲醇、烯烴、汽柴油、天然氣、乙二醇等能源化工產品。經測算，其單位產品的投資額可減少70%以上、能源轉換效率提高15%以上、二氧化碳排放下降15%以上、水耗下降50%以上，最關鍵的是單位產品的綜合生產成本可下降30%以上。

2015年，蓄熱式電石新工藝20萬噸/年電石產品工業示范線已建成并投入使用，年產80萬噸電石工業生產線正在建設中。

綜觀國內外煤化工市場，在現有技術陷入水耗高、投資大、成本高的困境同時，筆者認為，由神霧集團開發的，基于蓄熱式電石生產新工藝的“煤熱解+”化工（電石乙炔下游化工）路線，確實讓人眼前一亮，在可預見的未來，或?qū)⒁I(lǐng)煤化工產業發展走向新的征程。

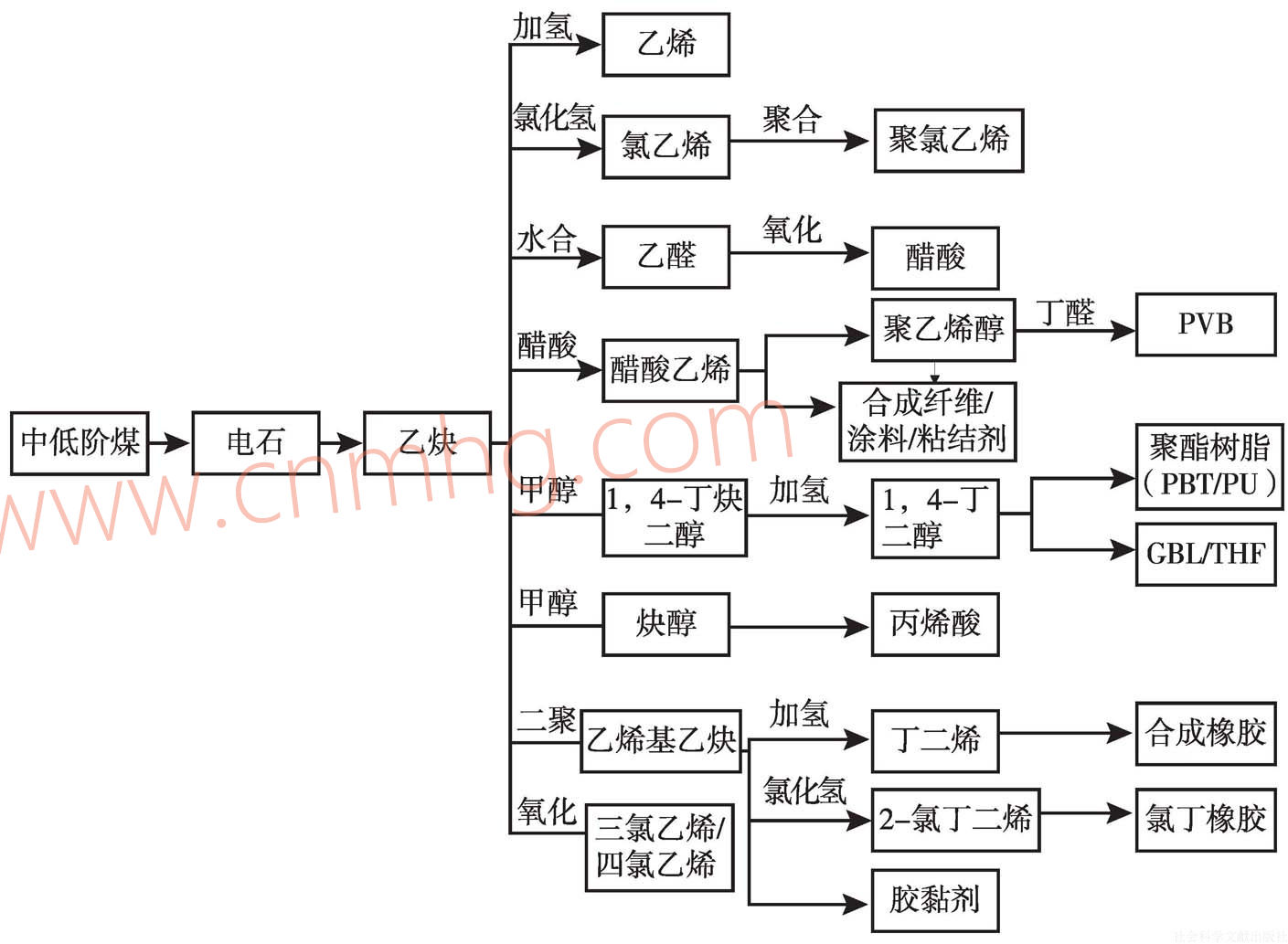

圖4 “煤基C₂化工”新思路

五 展望

綜上所述，中國在中低階煤分質梯級利用技術上已經取得了長足進步。面對中國能源“缺油、少氣、富煤”的稟賦特點，采用中低階煤分質梯級利用的方式，是發展中國煤化工清潔高效利用的重要途徑。立足全球能源結構格局和國內產業結構現狀，實現煤的清潔高效和低碳化利用，部分直接或間接替代中國短缺的油氣資源，對平衡中國能源消費結構和促進國民經濟持續穩定發展具有重大戰略和現實意義。全社會要共同努力，讓中低階煤分質梯級利用技術成為中國發展清潔、高效煤化工的必然選擇，實現中國能源、經濟、社會、環境協調可持續發展。為此，在各級政府和相關行業的推動下，要大力推廣“煤熱解+”電力和“煤熱解+”化工技術路線，如果所有用煤行業都推廣中低階煤分質梯級利用，就可實現中國中低階煤的高效、清潔利用，解決傳統煤化工中低階煤難以利用的問題，提高煤炭的整體利用水平，促進工業綠色發展，減少大氣污染物的產生和排放，改善大氣環境質量，讓中國潔凈煤化工為全面建成小康社會、建設美麗中國做出更多貢獻。
