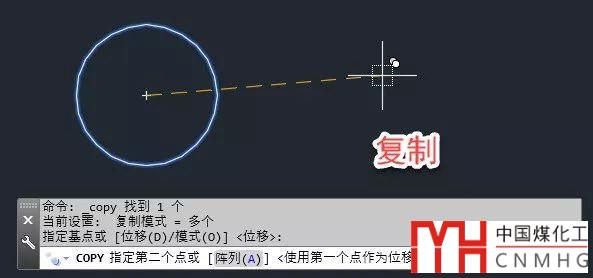

當我們畫圖的時候突然發現沒有了預覽效果，比如畫直線和圓，確定完第一點后，移動光標確定第二點時看不到線，直接指定外第二點才能看到線；畫圓的時候，確定圓心后移動光標看不到圓，只有確定半徑才能看到圓。而復制圖形的時候，可以看到一條虛線，但看不到復制后的圖形，如下圖所示。

昨天有網友就問了這么一個問題，這是怎么回事呢?

CAD在繪制或編輯圖形拖動光標的時候顯示預覽效果讓我們可以了解即將繪制的圖形或編輯后圖形是什么樣子。這種效果是可以通過變量來控制的，出現上面的效果只是因為這種效果被關閉了?？刂评L圖編輯拖動光標時預覽效果的命令：DRAGMODE，它有三個設置：開ON關OFF自動A。

如果只有開、關還比較理解，還多出一個自動來，開和自動有什么區別呢？

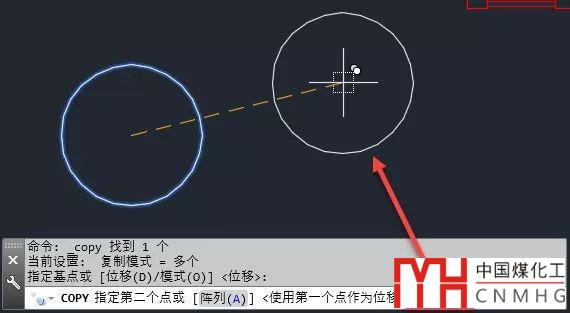

輸入DRAGMODE，回車，輸入ON，回車，我們再來復制圓看一下，發現仍然跟上面的截圖一樣，沒有預覽效果，需要輸入DRAG，如下圖所示。

不過也不是所有拖動預覽都需要輸入DRAG，例如繪制直線或多段線的直線段的時候不用輸入DRAG，但如果繪制圓、弧或多段線的弧線段的時候，就沒有預覽效果。這種方式顯然也不是我們需要的。

默認狀態下DRAGMODE被設置為自動，這種狀態就不用輸入DRAG來申請顯示拖動效果，所有對支持拖動的命令自動顯示拖動。

和這個命令對應的有一個同名的系統變量，也就是會記錄拖動的設置，變量的值可以設置為0,1,2，分別對應命令的ONOFFA三個選項，可以通過SETVAR命令來設置。

很顯然，我們畫圖的時候不會去修改DRAGMODE的設置，之所以出現拖動預覽被關閉，應該某個程序或插件在執行時需要先拖動效果關閉，會將DRAGMODE變量設置為0，執行完后再將變量改成2，但由于某種原因程序沒有正常執行，因此變量也就沒有恢復為2。

所以出現上述情況我們可以手動用命令DRAGMODE 設置為自動狀態，但還是需要注意看是什么工具導致出現了這種問題。
