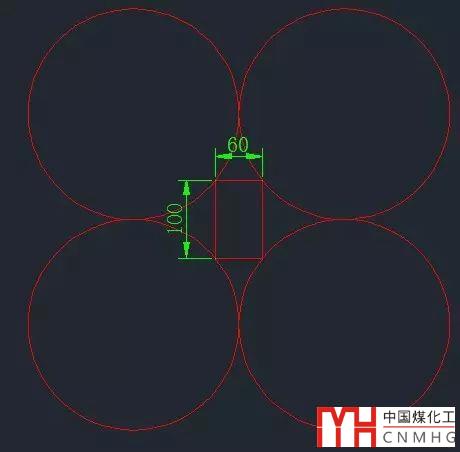

繪制如圖所示的圖形。要求中間的矩形尺寸為100×60。外面的四個圓相切。

這張圖只給出了矩形的尺寸，四個圓的相互位置很明確，如果知道半徑很容易畫出來。但需要想辦法獲取圓的尺寸，通過計算顯然很麻煩，因此需要找出矩形和圓之間的關系，然后利用縮放SC命令的參照參數來得到最終的圓。

這個圖形很顯然是一個中心對稱的圖形，我們把這個中心找出來，將圓和矩形擺到一起，方法自然就出來了，如下圖所示。

下面簡單講一下繪制的步驟。

1、 執行矩形REC命令，隨意指定第一點，對角點坐標設置為@60,100（如果打開動態輸入，且光標在圖形窗口中，直接輸入60,100就可以了），繪制好矩形。

2、 執行直線L命令，捕捉矩形的對角點，繪制矩形的對角線。

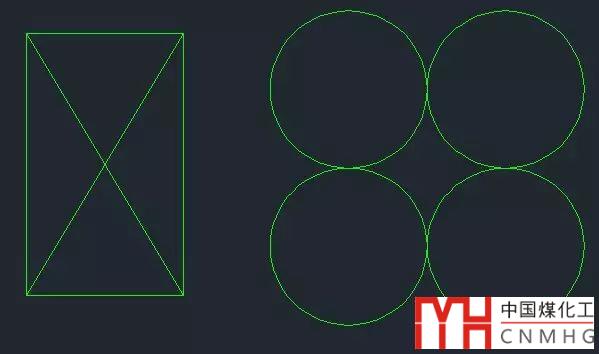

3、 繪制一個半徑30的圓，然后將這個圓陣列（AR），行數和列數都設置為2，行偏移和列偏移都設置為60，就得到4個相切的圓，如下圖所示。

這里給大家介紹一個小技巧，可以不用畫圓的對角線來找交點了，我們可以直接通過捕捉找到這個點。

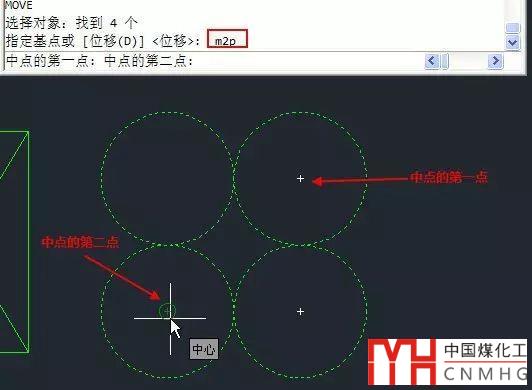

4、 框選四個圓，執行移動M命令，在提示選擇指定移動的基點時輸入M2P，然后按提示選擇捕捉兩個對角圓的圓心，就可以將基點定位到四個圓的中心了，如下圖所示。

M2P的意思就是兩點的中點（Middle of 2 Points），可以將光標定位到拾取的兩個點之間連線的中點位置，以為這四個圓是中心對稱的，我們就沒有必要再連對角線找中心點了。

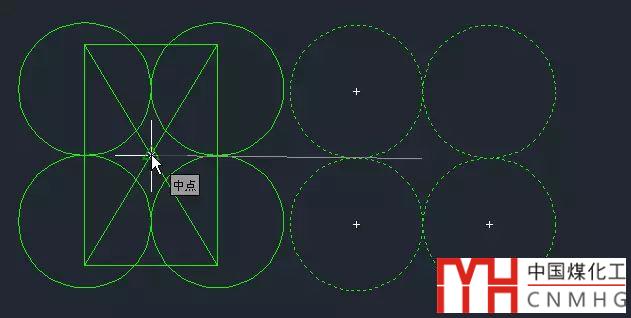

5、 將四個圓移動到矩形中心位置，捕捉到中點或交點時單擊，確定圓的位置，如下圖所示。

下面我們就要利用SC命令來縮放四個圓了，當我們將圓和矩形移到一起后就會發現，如果連接矩形的對角線與四個圓的交點，得到的矩形應該跟我們繪制的矩形是相似的，我們可以把它作為基準來縮放圓，當將這個矩形放大到跟我們繪制的矩形一樣大的時候，圓就可以滿足要求了。

雖然之前曾多次用到SC的參照參數，還是有一些初學者不太清楚，所以再仔細講一下。

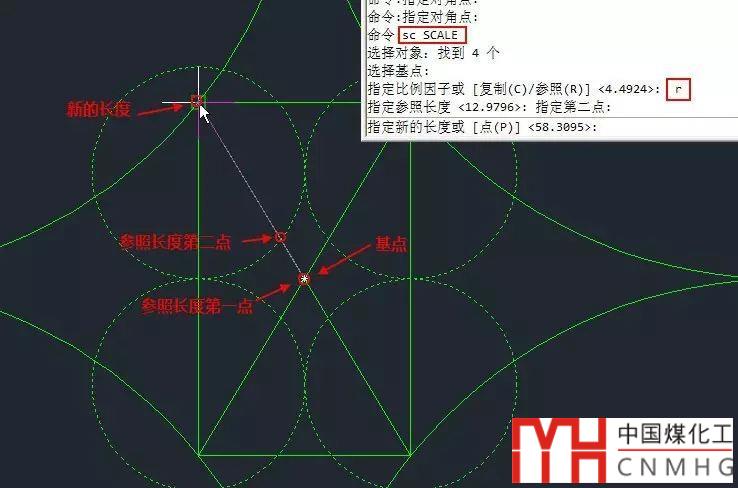

6、 選擇四個圓，輸入SC回車，執行縮放命令，提示基點時捕捉矩形的對角線交點，在提示輸入縮放比例時輸入R，回車表示要用參照物進行縮放。提示指定參照長度時由于不知道具體長度，需要從圖中拾取。先拾取對角線交點，然后捕捉對角線與圓的交點，這兩點的距離作為參照長度，在提示新長度的時候，拾取矩形的角點。利用縮放的參照參數，我們很容易就得到了我們需要的圓，如下圖所示。

很多人看到這張圖知道要用縮放命令來完成，關鍵是要在未知圖形中找出已知圖形的相似圖形，才能知道參照長度和新長度，這張圖就是利用了矩形的對角線作為輔助線，利用對角線與圓的交點。
