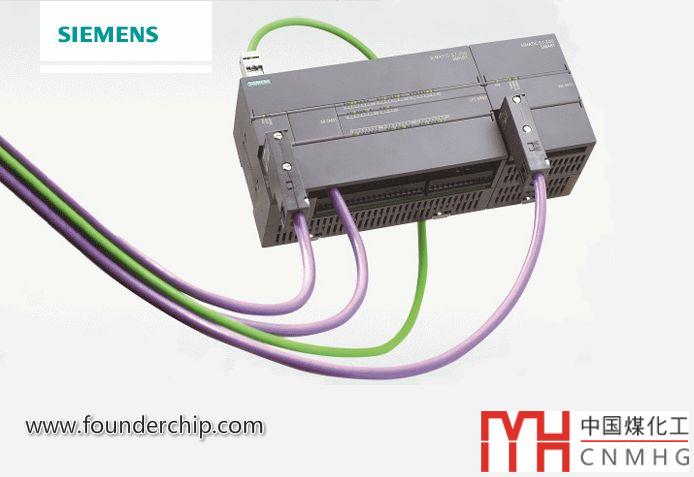

前面的文章我們介紹了SIMATIC S7-200 Smart的PROFIBUS-DP擴展模塊-EM DP01（如何將S7-200 Smart連接到Profibus-DP網絡？），今天這篇文章，我們通過實例來介紹EM DP01的配置（GSD文件安裝與網絡組態）。

本文的實驗環境如下：

PROFIBUS-DP主站（Master）：CPU 315-2DP；

PROFIBUS-DP從站（Slave）：CPU ST40（帶EM DP01模塊）；

軟件環境：博途（TIA Portal）V13；

首先，我們打開博途V13，新建一個項目，添加CPU 315-2DP；

由于博途V13硬件目錄中沒有EM DP01，所以我們需要手動添加其GSD文件（可以去西門子官網或方正智芯官網下載）。

手動添加EM DP01的步驟如下：

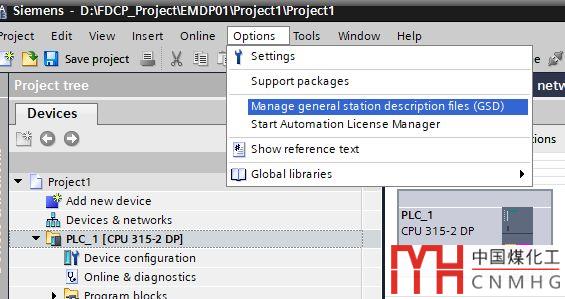

1）點擊【選項（Option）】菜單，找到【管理GSD文件（Manage general station description files）】，如下圖：

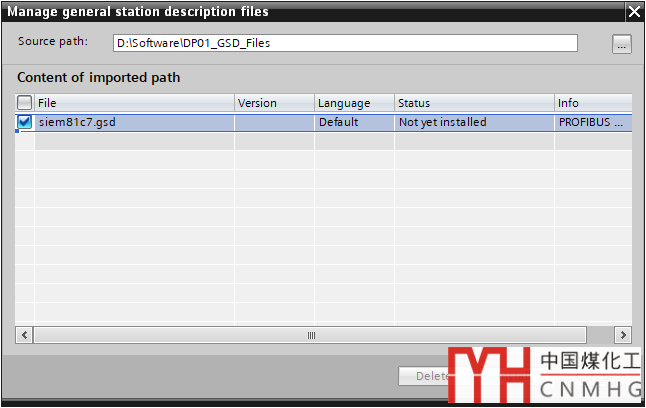

2）在彈出的對話框中，點擊【瀏覽】定位到你下載的GSD文件夾，勾選找到的GSD文件，點擊【安裝（install）】，如下圖：

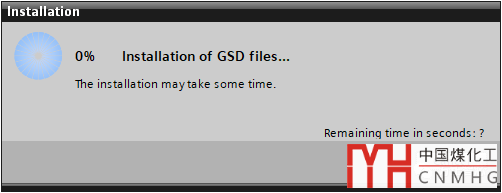

3）會出現安裝畫面直到安裝完成，如下圖：

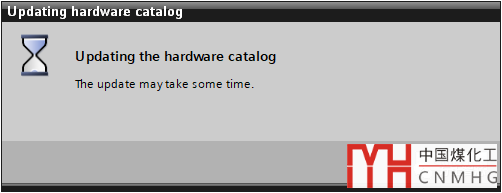

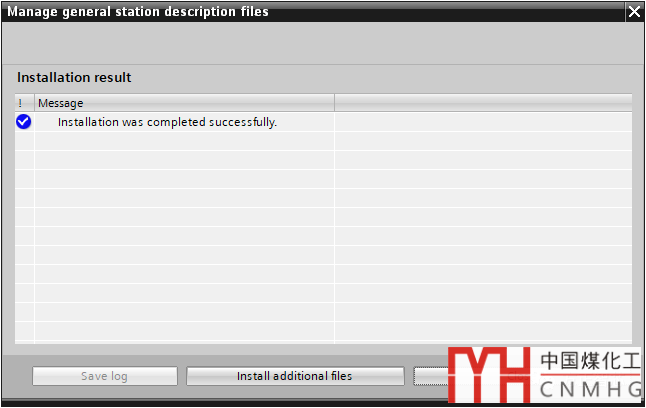

4）安裝完成后，點擊【關閉（Close）】，系統會自動更新硬件目錄，如下圖：

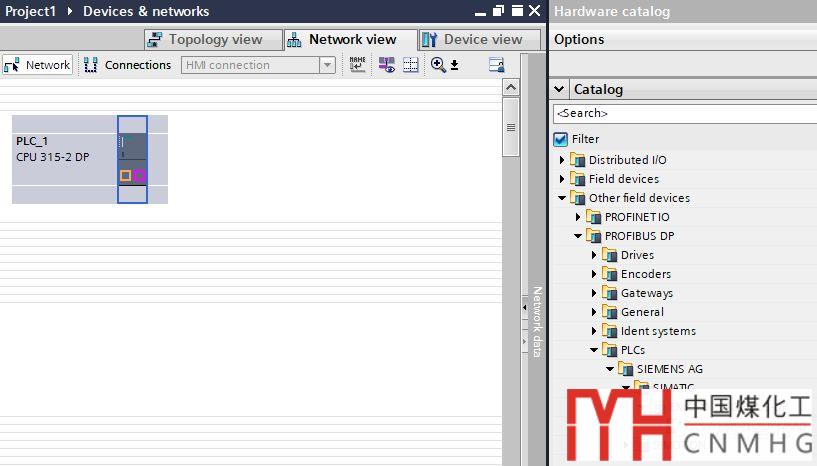

安裝完成后，在網絡視圖的【硬件目錄（Hardware catalog）】中會看到新添加的【EM DP01 PROFIBUS-DP】模塊，如下圖：

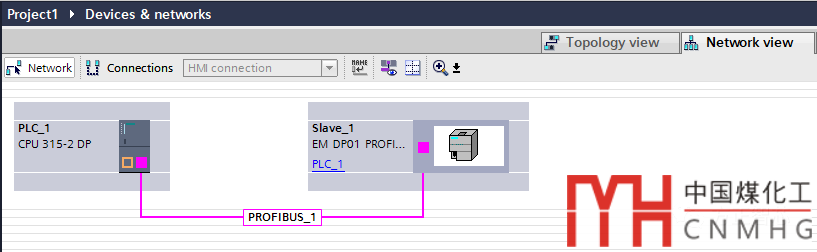

將【EM DP01 PROFIBUS-DP】模塊拖拽到網絡中，并將它與之前添加的CPU 315-2DP的DP相連，組成PROFIBUS-DP網絡，如下圖：

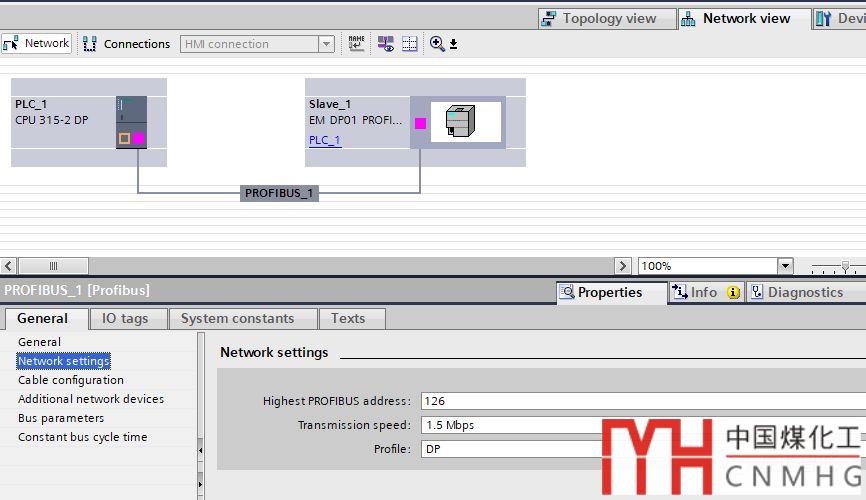

選中新建立的PROFIBUS網絡，可以在其屬性窗口中查看或修改相關的屬性，如下圖：

好了，關于EM DP01 GSD文件的安裝與PROFIBUS-DP網絡的組態就先介紹到這里，下一篇文章我們介紹如何在DP主站（CPU 315-2DP）與從站（EM DP01）之間組態數據交換。
