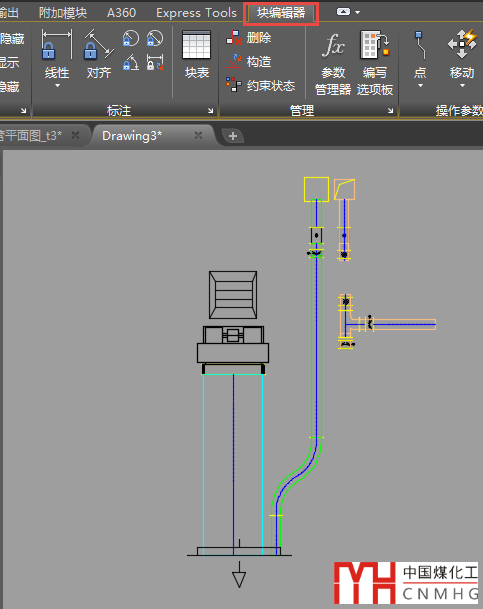

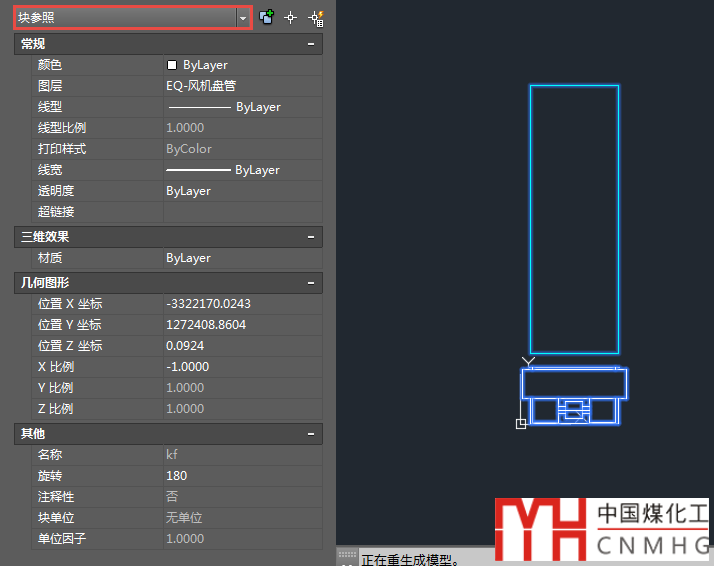

有網友問了我一個問題，圖中有一個圖塊，但雙擊進入塊編輯器后發現多很多圖形，問這是為什么，如下圖所示。

在沒有收到圖紙前，我以為圖塊被裁剪或設置了可見性，但拿到圖紙后發現并不是這么回事。不知道遇到這種問題的人多不多，下面將幾種可能的情況都簡單介紹一下。

一、圖塊被裁剪

圖塊被裁剪的問題遇到的比較多，雖然圖塊裁剪也可以引起這樣的問題，但問題的提法卻不完全一樣，問題可能是這么提的：

1、為什么圖塊炸開后，為什么一下子多出來好多圖形？

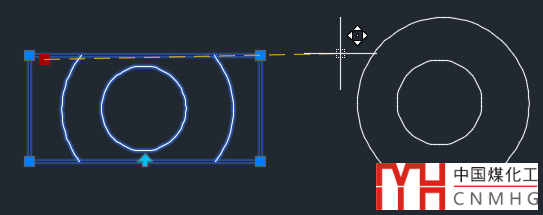

2、為什么拖動夾點移動圖塊時，為什么會顯示多余圖形，移動后又消失了？如下圖所示。

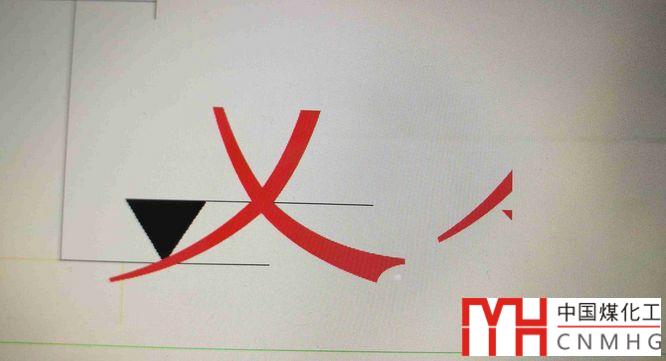

3、為什么我的文字顯示不全，只顯示一半？

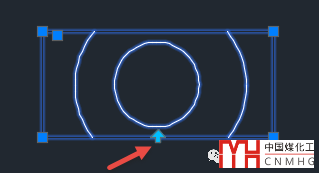

其實圖塊是否被裁剪也很容易知道，選中圖塊后就可以看到一個邊界框（邊框即使被隱藏，選擇后也能看到），只要是版本不太低，選中后還可以看到一個內外反轉的箭頭，是用于切換正向和反向裁剪的，如下圖所示。

關于圖塊裁剪的操作和相關問題之前有文章介紹過，這里就不再詳細介紹。

CAD中如何裁剪圖塊、外部參照、圖像、視口?

為什么CAD圖塊炸開后多了很多圖形？

二、圖塊設置了可見性

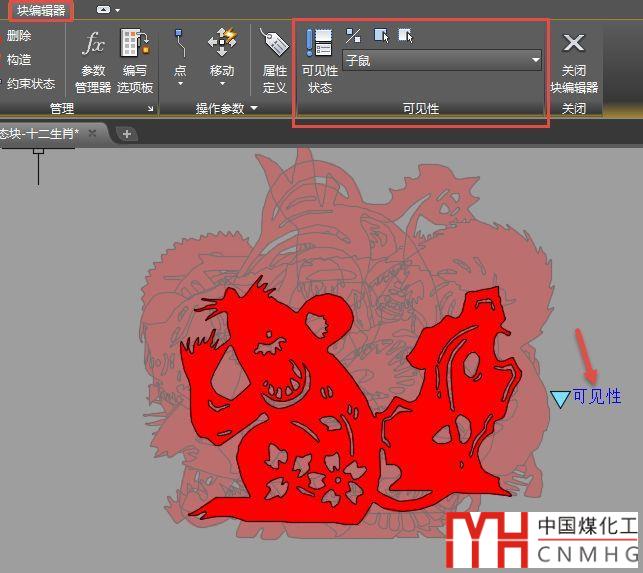

在塊編輯BEDIT圖塊的時候，可以設置參數、動作、查詢列表、可見性等等。所謂可見性，就是可以設置不同的可見性狀態下顯示圖塊內的不同圖形，但進入塊編輯器后就可以看到所有圖形。

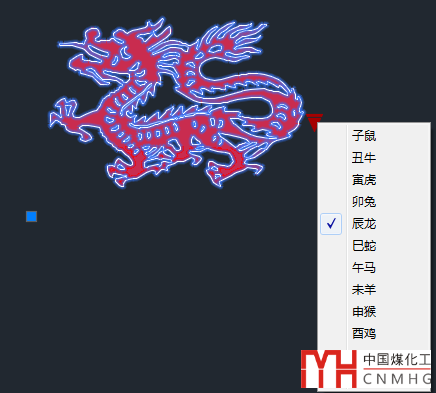

從上面的截圖可以看到，如果圖塊設置了可見性，會有一個能設置可見性的夾點，只要用過動態塊，就應該知道是怎么回事。

動態塊專題（一）——概述

教你定義CAD動態塊的可見性參數

三、塊內圖形所在圖層被凍結

那位網友的圖塊沒有顯示任何夾點，圖塊既沒有被裁剪也沒有設置可見性，只是圖塊內所在圖層被凍結了。

原因就是這么簡單，大家會認為這有什么好講的！之所以要講，是以為很多人，包括我都忽略了這個現象。

這些圖層被凍結后，即使圖塊分解，我們也不會看到多出其他圖形，但進入塊編輯器卻會多出很多圖形來，這是為什么呢？

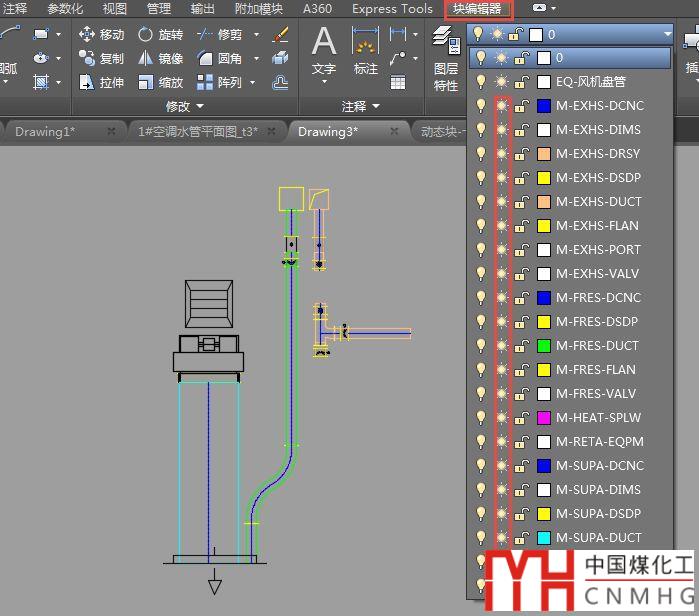

其實很簡單，就是進入塊編輯器后，塊內所在圖形的圖層都是解凍狀態，這是為了方便大家編輯圖塊，如下圖所示。

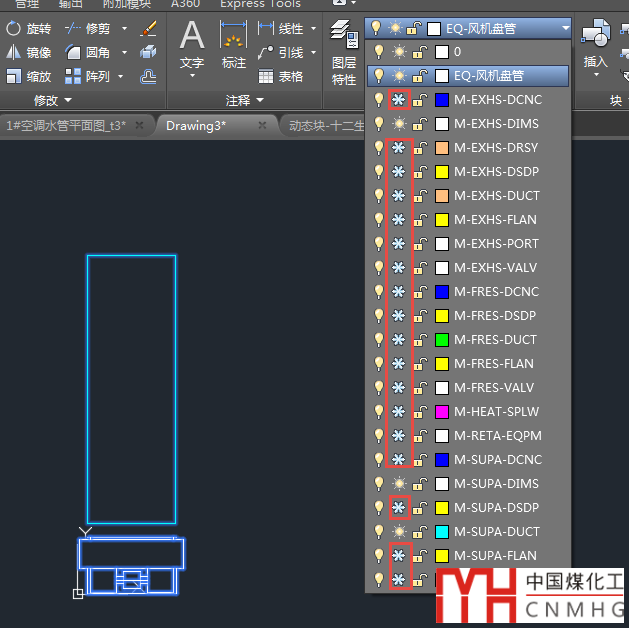

我們退出塊編輯器，這些圖層又會恢復凍結狀態，如下圖所示。

還有其他我們看到的圖塊跟圖塊實際圖形不一致的情況，比如塊內有區域覆蓋遮擋了其他圖形，但這種情況進入塊編輯器顯示不會有太大變化。

有些問題看起來很奇怪，但其實原因很簡單！如果大家還遇到過類似問題，但不是上述三種情況的，可以留言并提供相關圖紙。
