在填充時，首先要選擇填充圖案，然后就是要設置填充比例了。昨天給大家介紹了設置填充圖案的一些問題和技巧，其實講解的過程中也多次提到了填充比例的問題，比如填充比例過小或過大都有可能導致圖案填充顯示成SOLID填充，今天再將填充比例設置其的他相關問題和技巧給大家介紹一下。

一、填充比例應該如何設置？

CAD繪制的圖紙尺寸差別很大，有的機械零件圖的尺寸只有幾毫米甚至更小，而一些市政或地形圖圖紙尺寸可能是幾十千米，但填充圖案的單元尺寸是固定的，他們可能相對填充區域過大或過小，在填充前最好能預設一個比較合理的比例值，這個比例值應該怎么設置呢？

其實有一個簡單的方法，如果我們使用的是CAD標準的填充圖案，首先要確定我們的圖紙會按什么比例打印，可以先將填充比例先按打印比例來設置，比如我們的圖紙要按1:1打印，就不用改默認比例；如果圖紙要縮小打印，比如1:100打印，就先設置成100，1:1500打印，就預設成1500；如果圖紙要放大打印，比如10:1，比例就先設置成0.1。

用這種方法，基本可以保證填充時圖案基本顯示正常，然后我們可以根據需要再進行調整。但如果我們選錯了填充圖案，這種方法可能就不合適了。

要設置好比例，要對填充圖案的定義有一定的了解，可以看看信息之前發表的文章：

CAD填充比例是怎么算的？

二、兩張圖紙中填充圖案和比例都相同，為什么看上去卻差別很大？

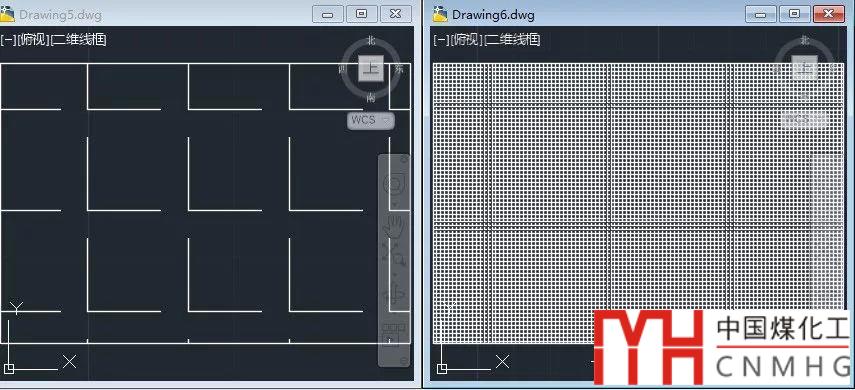

不知道有人遇到過這個問題沒有，在兩張圖紙中，兩個看上去差不多甚至一樣的區域，使用相同的填充圖案，比例也相同，但卻看起來差別很大，如下圖所示。

上圖中矩形的尺寸完全相同，填充圖案都是ANGLE，比例都是1，但可以看到密度差很多，這是為什么呢？

很多人知道CAD自帶的填充文件有兩個，一個是acad.pat，一個是acadiso.pat，但很多人不知道它們有什么區別，更不知道使用哪個文件跟什么設置有關系。

CAD自帶的樣板文件或稱模板文件類似，有acad.dwt和acadiso.dwt，這兩個樣板文件之前介紹過，一個是英制的模版，一個是公制的模板。

如果使用英制的樣板文件時會調用英制的填充文件acad.pat ，使用公制的樣板文件時會調用公制的填充圖案。英制的填充圖案尺寸是按英寸設置的，因此單元的尺寸值會小一些；公制的填充圖案是按毫米設置的，單元的尺寸值會大一些，一般是按照英制填充的尺寸乘以25.4。也就是在英制的圖紙中，填充單元的尺寸要小25.4倍，相同尺寸值區域填充就會看起來更密一些。其實，區域的尺寸值雖然一樣，但其實際尺寸本身就大了25.4倍。

CAD圖紙采用公制或英制的填充圖案實際是由一個變量控制的，這個變量就是：MEASUREMENT，設置為0時是英制，調用英制的線型和填充文件；設置為1時是公制，調用公制的線型和填充文件。

如果我們?cè)诶L圖過程中才發現選錯了樣板文件，沒有關系，只需輸入MEASUREMENT,回車，將值改一下就好了。

當然，還是建議大家在新建圖紙時選擇正確的樣板文件！

每日一貼——你會設置和使用CAD樣板文件嗎？

如果錯誤使用英制或公制樣板，還會遇到一些類似的問題，這里也簡單給大家講一下：

1、同一張圖紙也會出現填充圖案比例相同但密度不同的現象。

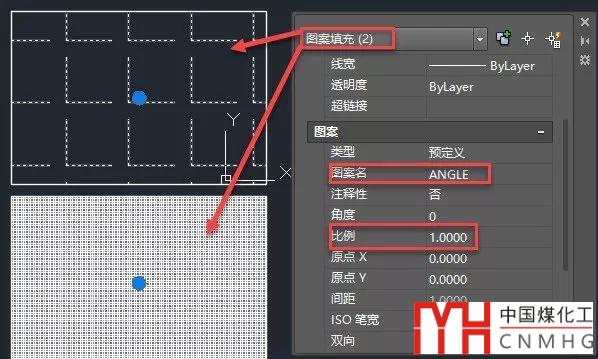

假如從一張公制的圖紙將填充復制粘貼到英制的圖紙上，就會出現類似的問題，反之亦然，如下圖所示。

出現這種情況后，粘貼過來的填充雖然跟正常填充的比例不一樣，但在移動、復制甚至保存的時候仍會維持原來的樣子，因此打開的其他人的圖紙中也可能發現類似的現象：相同填充圖案看上去單元大小不一樣。

2、雙擊填充后打開對話框，沒有修改任何參數直接確定填充就變了

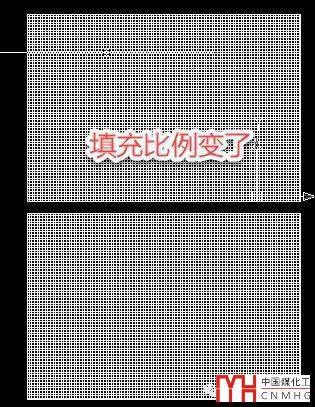

在上面的例子中，雙擊復制過來的填充，不修改任何參數，直接確定，會發現填充變了，變成了正常填充的單元大小，如下圖所示。

但這種情況在默認雙擊打開填充對話框的CAD版本中出現，比如2007版。在高版本雙擊填充不彈出填充對話框，填充不會立即變，但如果換其他圖案或者再換回原來的填充圖案，有會返現填充比例發生變化。

3、用格式刷來刷填充，發現跟源圖形的填充比例不一樣，或者刷后根本不變。

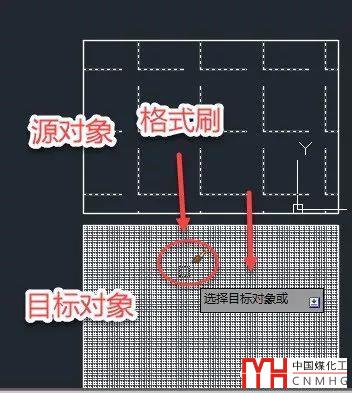

比如我們用復制過來的填充作為源對象，來刷圖中其他的填充，會發現刷過填充的比例并沒有變得跟源對象一樣，如下圖所示。

沒想到，一個樣板選錯了，就可能導致這么多問題，上面只是我總結的幾種現象，大家如果遇到類似的比例問題，就可以想想是不是因?yàn)楣苹蛴⒅铺畛溆缅e(cuò)的問題。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件，其他CAD只是填充文件名略有區別。
