接近開關（Proximity Switch）是一種可以檢測到附近有物體與之接近的傳感器，在工業現場使用很普遍。顧名思義，作為一種開關（Switch），它能輸出0或者1兩種結果。

根據工作原理的不同，接近開關可以分為感應式（Inductive）和光電式（主要是紅外線，Infrared）兩種。今天這篇文章，我們來和大家聊聊感應式接近開關的工作原理。

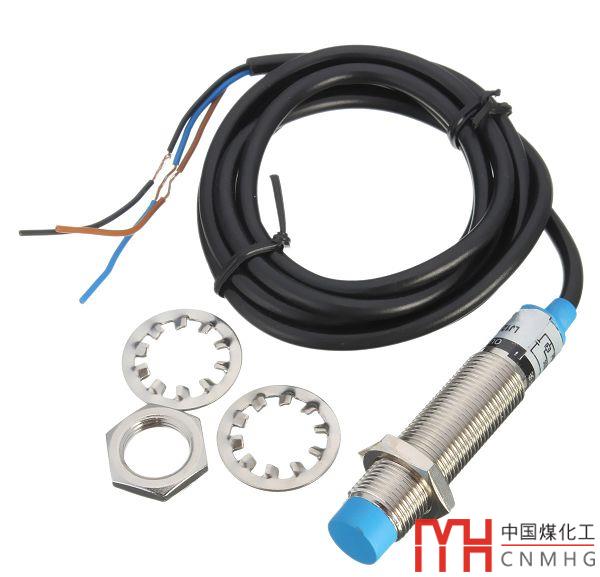

先來認識下感應式接近開關的樣子。

感應式接近開關在接觸鐵質金屬和不含鐵的金屬時的工作原理有所不同。

感應式接近開關通過其內部振蕩電路在其前表面產生一個高頻磁場。當有鐵質金屬接近它時，鐵質金屬很容易被磁化，磁化的過程會吸收高頻磁場的能量。

隨著鐵質金屬與接近開關的靠近，金屬被磁化的程度越高，高頻磁場的能量被吸收的就越多。這導致接近開關內部振蕩電路的負載越來越大，最后振蕩電路發生衰減或者停止。

接近開關內部的檢測電路可以檢測振蕩電路狀態的變化，從而改變輸出狀態，將接近開關的信號值從0變?yōu)?。

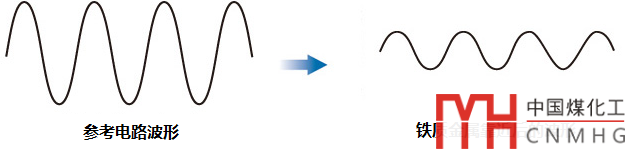

振蕩電路的波形在接觸鐵質金屬前后可以參下面這張圖：

當不含鐵的金屬（比如：鋁、銅等）靠近感應式接近開關時，它們不吸收高頻磁場的能量。相反，這類金屬還能使接近開關內部振蕩電路的頻率增大。內部的檢測電路同樣能檢測到這種變化，從而改變輸出狀態，將接近開關的信號值從0變?yōu)?。

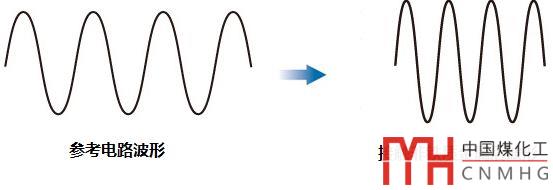

振蕩電路的波形在接觸不含鐵金屬前后可以參下面這張圖：

好了，關于感應式接近開關的工作原理就介紹到這里。
