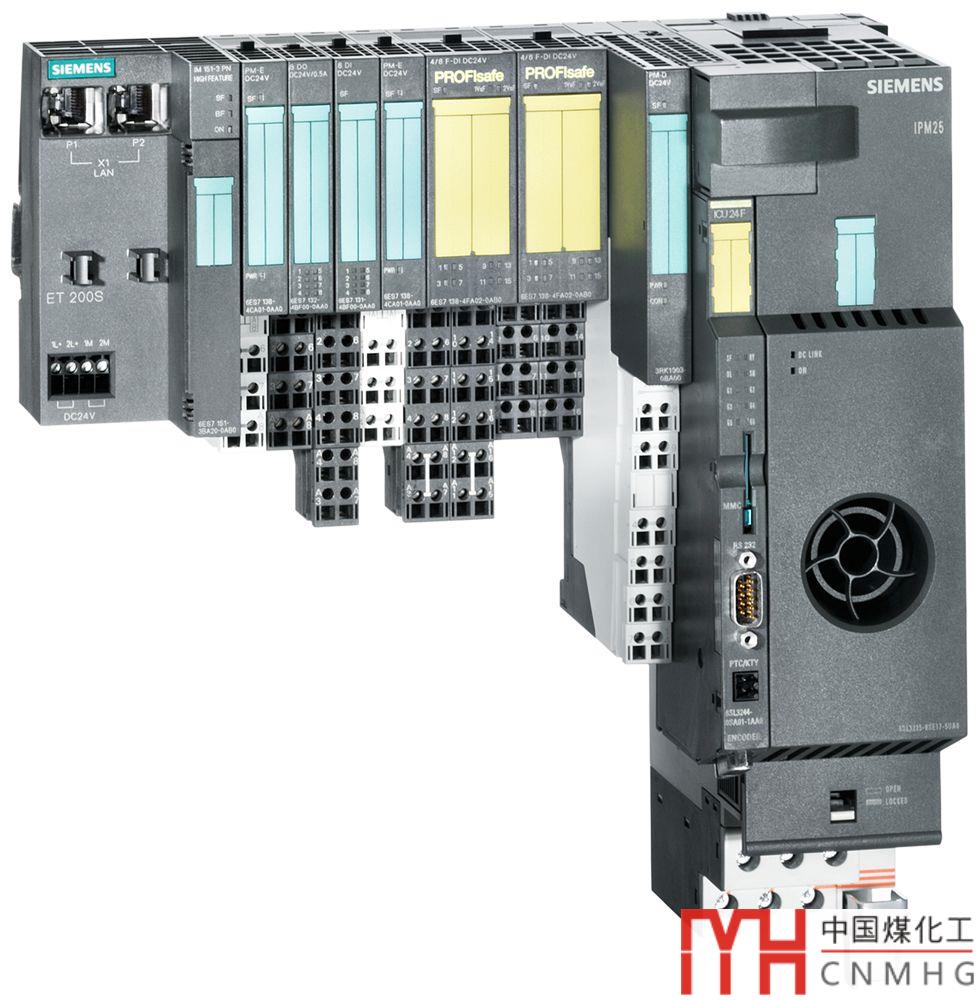

有網友問在使用ET200S的時候?yàn)槭裁匆紫扰渲秒娫茨KPM-E DC 24V (例如：138-4CA01-0AA0）？前面的接口模塊（比如 IM151-3）也提供了24V的電源，電源模塊可以省掉嗎？今天這篇文章我們就來談?wù)勲娫茨K的作用。

首先，ET200S的電源模塊（無論是138-4CA01-0AA0、138-4CA80-0AB0、或者具有安全功能的138-4CF02-0AB0等等）都是不能省略掉的。這一點在硬件組態上能很明確的看出來，除了電源模塊，其它模塊都不能放置到ET200S的1號槽內，如下圖：

ET200S的電源模塊PM-E DC24V要插接在底板模塊上，具有如下幾個功能：

1、監視電壓組內所有模塊的電源電壓，電源電壓通過TM-P底板模塊提供；

2、電源模塊的當前狀態存儲在過程輸入存儲區中，可以有兩種方式進行診斷。一種是使用系統默認的診斷地址（本例程中：32762），另一種是配置一個狀態字節（Status Byte），默認為地址0；

診斷地址和狀態字節的設置如下圖所示：

3、電源模塊可用于故障安全模塊的供電；

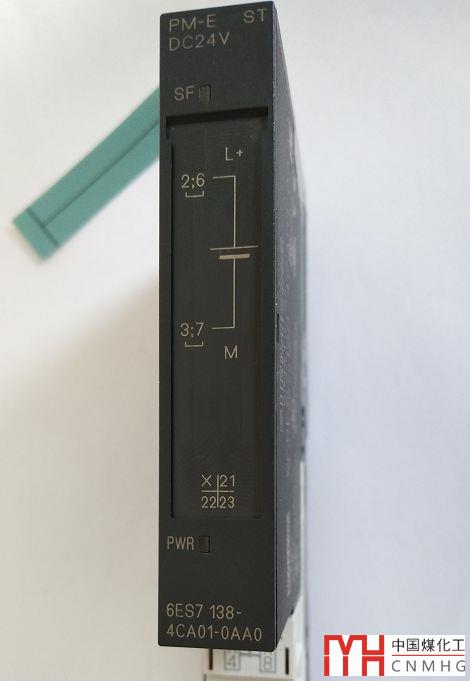

電源模塊6ES7 138-4CA01-0AA0和底板模塊6ES7 193-4CC20-0AA0的外觀如下圖：

電源模塊插接到底板模塊上，并對底板的接線端子進行定義，其中：

1、端子2和6連接 DC 24V的正極；

2、端子3和7連接 DC 24V的負極；

3、端子A4和A8為輔助端子，可以自由使用。比如：用于接地、等電位連接等，最高可連接AC 230V；

電源模塊6ES7 138-4CA01-0AA0有SF指示燈和PWR指示燈。

SF指示燈用于指示本組模塊中存在系統故障，點亮為紅色；

PWR指示燈用來進行負載電壓的監控，正常狀態為綠色點亮；

下面這張圖可以看到SF和PWR指示燈及底板端子接線示意圖：

電源模塊6ES7 138-4CA01-0AA0的最大負載電流為10A。如果其后連接的所有模塊超過了該限值則不能正常工作，必須卸掉一些模塊或增加新的電源模塊。

總之，ET200S的電源模塊具有提供電源和對其后面連接的模塊進行電壓監控的作用，是不能省略掉的。

好了，關于ET200S的電源模塊就先介紹這么多。
