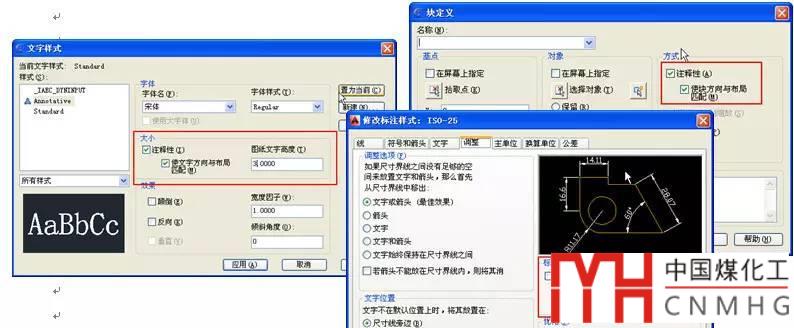

CAD高版本中，我們在創建文字樣式、標注樣式（dimstyle）、圖塊、填充時，在對話框中都可以看到注釋性（Annotative）的選項，在國產的浩辰CAD最新版本中也增加了類似的選項，如下圖所示。

這么多對話框都有注釋性選項，這個選項到底是干什么的呢？又怎么用呢？

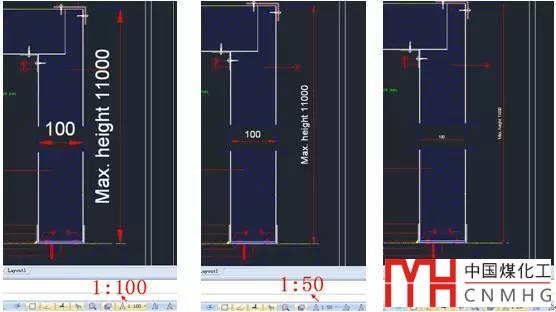

要了解注釋性的作用，首先要從打印說起。通常我們繪圖的時候是按1:1繪圖，然后根據圖面和紙張的大小，會選擇按1:100、1:200等比例進行打印， 這個比例可以在布局空間設置視口比例，也可以直接打印的時候設置輸出比例。但無論我們按什么比例打印，圖面上有些元素的尺寸大小是有要求的，例如文字高 度、標注箭頭大小、符號圖塊的大小、填充比例等等。假設我們的出圖比例是固定的，比如1:100，這個也比較好辦，在繪圖的時候我們可以直接將文字的高度 設置為出圖高度X100，標注樣式、填充比例、符號圖塊的比例也都設置好，出圖的時候就能夠滿足要求了。但假設我們現在要把一張1:100的圖改成 1:200打印，或者我一張1：100圖面上還要同時打印1:20、1:10的大樣圖，我們只能設置一個新的標注樣式，然后對文字高度、填充比例、圖塊比 例等修改一遍。而CAD添加注釋性的目的就是解決這個問題的，對于不同比例打印輸出時尺寸要求一致的一些圖面元素可以設置注釋性比例，當調整模型空間或布 局空間視口的注釋比例時，這些對象的尺寸就會自動按比例變化，如圖所示。

上面的圖紙中標注設置了不同注釋性比例，修改模型空間的注釋比例時，我們可以看到普通圖形的尺寸沒有變化，而標注的箭頭和文字發生了相應的變化。

這就是注釋性帶來的好處，當我們要按不同比例出圖時，只需給文字、標注等圖形設置好注釋性比例，出圖調整一下模型空間或布局空間視口的比例，文字和標注自動按比例調整，是不是非常簡單啊！

下面簡單講一下怎么設置注釋性吧！

如果有可能按不同比例或多比例布圖、出圖，我們就可以考慮一下使用注釋性。首先要給圖形對象設置注釋性比例，設置方式有兩種：一種是先設置帶注釋性的文字 樣式、標注樣式，使用這些樣式的文字和標注就自動為注釋性對象；還有一種是選中對象后，在屬性框（CTRL+1）中“注釋性”一欄設置為“是”。

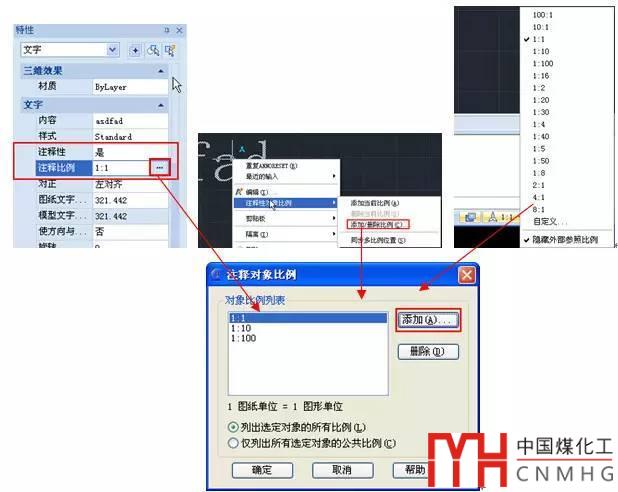

對象被設置為注釋性后，會多出一些參數，例如注釋比例（objectscale）、文字會增加圖紙文字高度（設置打印時文字高度）和模型文字高度。對象的 注釋比例可以通過命令（objectscale）、屬性框（CTRL+1）、右鍵菜單來添加。如果圖中所有注釋性對象都采用相同的比例的話，直接在底部狀 態欄調整空間的注釋比例也可以將比例添加到對象的比例列表中，這種方式最簡單了。但如果希望有些注釋性對象在某種比例時不顯示或不改變大小，也可以不自動 添加。

注釋性對象只要設置好打印時的尺寸或比例，對象比例的添加和刪除都非常簡單了，剩下的任務就是了解空間和視口的注釋性比例設置以及狀態欄相關按鈕的作用了。

在模型空間，底部狀態欄增加了三個按鈕 。

用于設置當前空間的注釋比例(CANNOSCALE)，可控制注釋性對象的顯示比例。

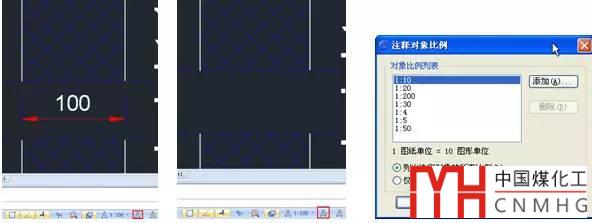

注釋可見性：顯示所有比例的注釋性對象。也就是說即使注釋對象比例跟當前空間的注釋比例不一樣，也會被顯示。單擊此按鈕，按鈕切換為僅顯示當前注釋比例的注釋對象，比如說當前空間的注釋比例為1:100，如果某個注釋對象的比例列表中沒有1:100，那這個對象就不會被顯示，如下圖所示。

注釋比例更改時自動將比例添加到注釋性對象。當在狀態欄選擇一個注釋比例的時候，如果注釋性對象的比例列表中沒有此比例時，此比例將自動添加到注釋性對象的比例列表中。單擊此按鈕會切換為，選擇的注釋比例不會自動添加到注釋性對象的比例列表中。

在布局空間選中一個視口后，底部狀態欄會增加兩個按鈕 ， 這個按鈕用于設置視口的視口比例。如果視口的視口比例與注釋比例不一致，單擊按鈕可以使視口比例與注釋比例保持一致。

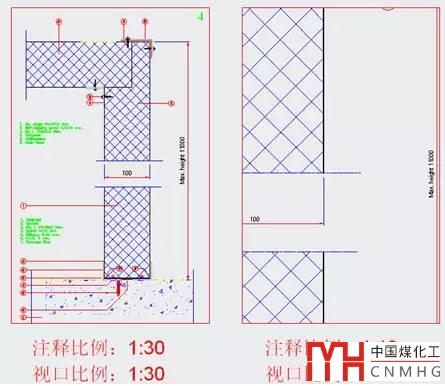

在布局空間通過設置不同比例的視口，可以實現多比例布圖出圖，利用注釋比例可讓所有視口的文字、標注等圖形的打印尺寸保持一致，如下圖所示。

從圖中可以看到，兩個視口的比例是不一樣的，因此圖形的尺寸是不同的，但標注文字、箭頭顯示的大?。ㄒ簿褪谴蛴〉某叽纾﹨s是一樣的。

上面是對CAD注釋性的一個簡單介紹，要想用好注釋性，還需要你自己結合實際圖紙進行嘗試和摸索。

如果你經常需要多比例出圖和布圖的話，用好注釋性可以使以前復雜的工作變得異常簡單。

以上技巧適用于AUTOCAD高版本和浩辰CAD最新版本，為了節省時間，部分文字和截圖摘自浩辰CAD新版功能介紹，AUTOCAD的對話框和按鈕類似。
