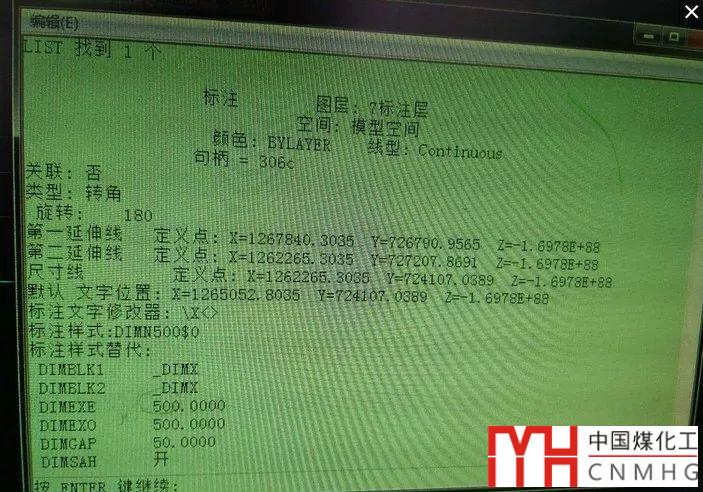

關于Z軸歸零的問題已經發過多篇文章，但其中仍然還有一些小技巧。今天有網友用的AUTOCAD LT版，就是沒有擴展工具也沒法用插件，也不知他怎么會有帶Z坐標的圖紙，他在看過以前的文章后，通過特性面板（CTRL+1）將其他圖形的Z坐標都調整好，但唯獨標注用特性面板無法調整，因?yàn)樘匦悦姘逯袥]有標注的Z軸參數，但用查詢LI卻可以看到Z坐標很大，發過來的截圖如下：

標注的Z坐標達到10的88次方，他的版本不支持FLATTEN命令，又使用不了插件，只能想其他辦法來處理了。最后我想到了一個方法并幫他解決了問題，下面給大家介紹一下，但介紹這個方法的目的并不只是為了讓大家掌握這種方法，遇到這樣問題的人不會太多，更重要的是希望大家開拓一下思路，在遇到問題的時候多想想。

CAD圖形有Z坐標會帶來什么問題？

CAD畫圖時為什么會有Z坐標？

如何讓CAD圖形的Z坐標歸0？

我的方法是使用最常用的移動M命令，但用移動命令怎么保證XY坐標不變，將Z軸變?yōu)榱隳?？這里就要求大家對捕捉的各個選項非常了解了。

CAD的對象捕捉選項如何設置？CAD對象捕捉有哪些選項？

我簡單地繪制了一個例圖，畫了一個標注，沿Z軸方向移動一定距離（例如基點設置為0,0，第二點在命令行輸入0,0,50，也就是向上移動了50），然后在旁邊畫了一個矩形作為輔助圖形（實際圖紙中無需再畫，找一個在XY平面的圖形作為輔助圖形即可）。

既然可以將標注用這種方式往上移，為什么不直接將標注選中后往下移呢？比如移動的基點設置為0,0,1.6978E+88，第二點設置為0,0。如果標注的Z坐標是一個整數值，這樣移動是可以的。但這個標注的Z坐標數量級達到10的99次方，我們按照上面的方式往下移動，忽略了小數點后面被省略的數字，移動后會標注向Z軸靠近，但可能還會是一個10的83次方數量級的距離。因此直接輸入距離是不行的，我們必須利用捕捉才能精確完成移動操作。

操作步驟如下：

1、確認已經打開對象捕捉F3，而且至少選中了端點等一種可以在標注上捕捉到點的選項。

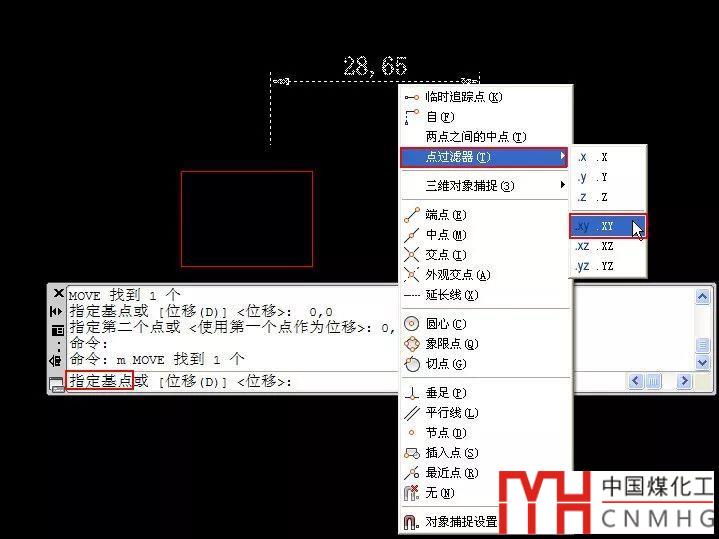

2、選中標注，執行移動M命令，命令行出現指定基點的提示時按住SHIFT鍵，單擊鼠標右鍵，打開捕捉快捷菜單，選擇：點過濾器>.xy，如下圖所示。

如果習慣鍵盤輸入的話，可以不用捕捉快捷菜單，可以直接在命令行輸入.xy后回車即可。之前發過介紹點過濾器的文章，講了常規分別取X和Y軸坐標的情況，這回終于用到了選取XY坐標的情況了。

CAD捕捉定位時能不能分別取兩個點的XY坐標？

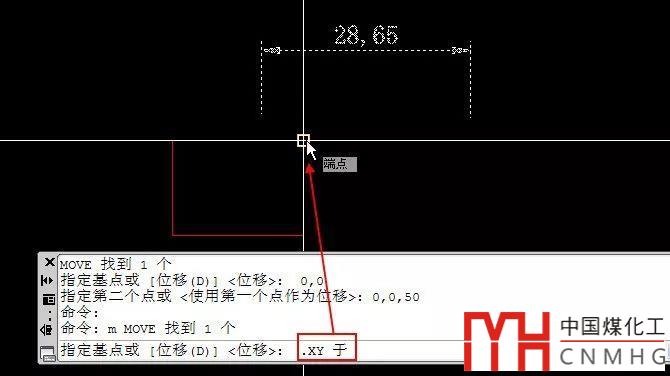

3、捕捉作為輔助圖形的矩形的某個角點，如下圖所示。

4、單擊確定后命令行提示：需要Z，此時將光標移動到標注上，任意捕捉到標注上的某一個點，如下圖所示。

通過捕捉我們就準確地獲取了標注的Z坐標。

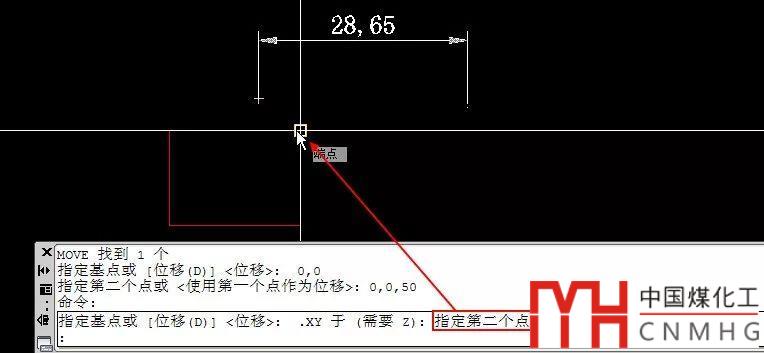

5、單擊確認后，命令提示指定目標點時直接再次捕捉剛才捕捉過的矩形交點，如下圖所示。

這次我們要取此點的XYZ坐標，直接捕捉即可，無需再使用點過濾器了。

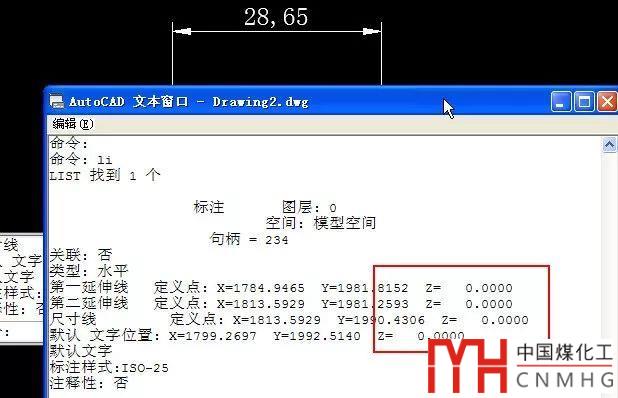

6、出現捕捉標記的時候單擊確認，就完成了標注的移動，我們?cè)儆肔I命令檢查標注的Z坐標，無論之前的值是1.6978E+88還是50，現在肯定都是0了，如下圖所示。

如果我們對命令和相關輔助工具的相關選項和參數足夠了解，一些很撓頭的問題用簡單的命令，變換一下操作方式可能就可以解決。
