這種問題其實在其他文章里講過，只是沒有重點講，這里再給大家講一下問題的原因和解決辦法。CAD圖形粘貼到另一張圖后為什么會變？
為什么CAD圖塊分解后會變？

復制粘貼和炸開圖塊的原因不完全相同，這里再分別簡單地講一下。

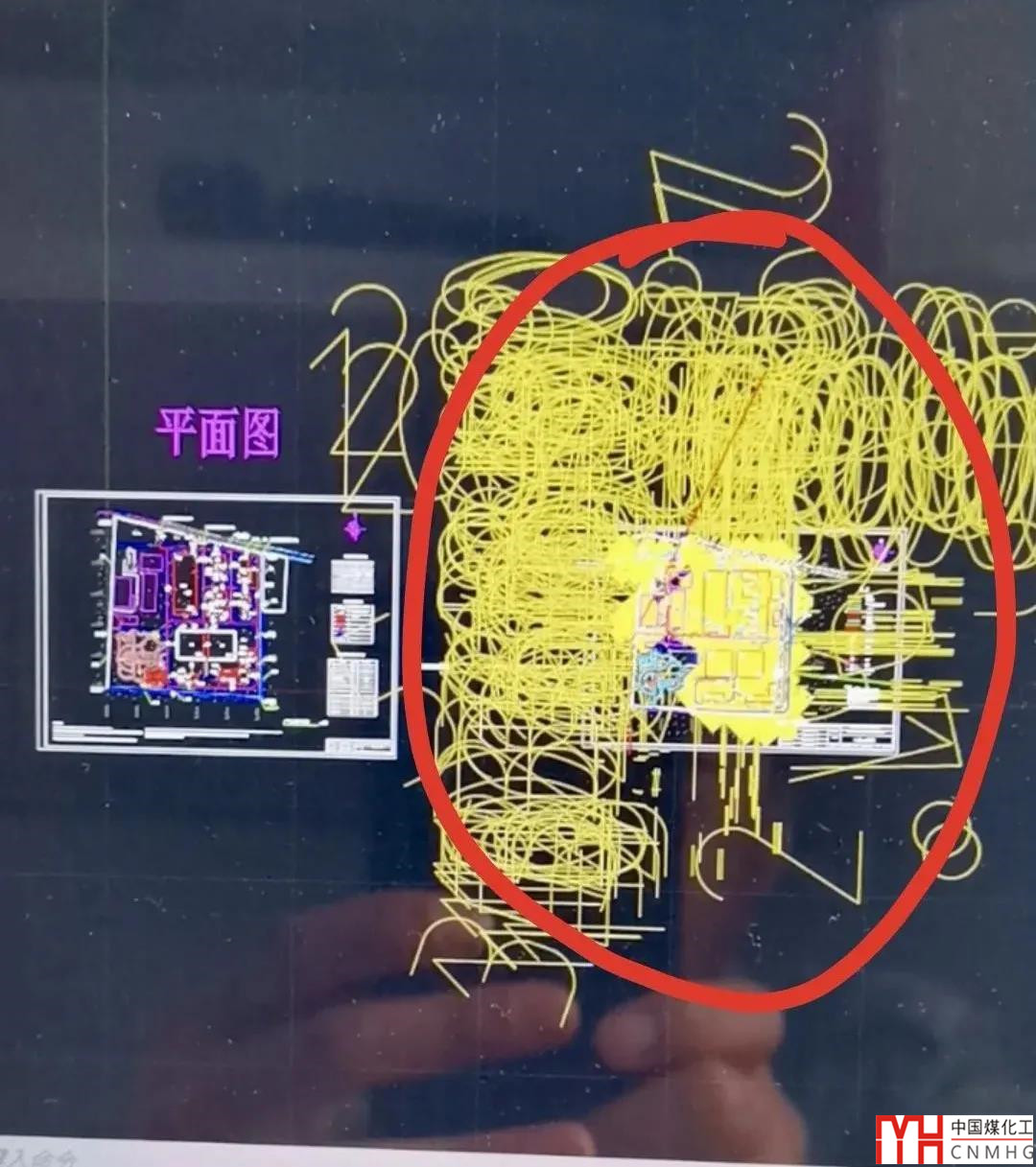

一、復制粘貼后標注變得巨大是為什么？

在之前的文章中國介紹了復制粘貼后圖紙可能會變的各種情況，其實原因總結一下就是一句話：兩張圖中同名的圖塊、文字樣式、標注樣式、線型但定義不同。

圖紙中標注變亂了，就是說兩張圖紙中有同名的標注樣式，但標注樣式的特征比例或文字箭頭的尺寸設置差別很大。

什么是CAD的標注特征比例？應如何設置？

遇到這樣的問題，先看看變大的那些標注用的是什么標注樣式，然后分別在兩張圖紙里查看標注樣式的參數有什么不同，如下圖所示。

重點需要檢查的是標注特征比例、文字高度、箭頭大小這些參數。當然也不排除兩張圖的繪圖比例不同，導致標注樣式設置了不同的線性比例（測量單位比例），這種情況，標注的值也會發生變化。

什么是CAD的標注測量單位比例？

解決辦法也很簡單，就是將其中一張圖紙中的標注樣式重命名REN為另一張圖紙中不存在的標注樣式名，然后再復制粘貼，就不會有這樣的問題了。

問題的解決方法很簡單，但最好從根源上杜絕這種問題的出現，按道理兩張圖紙直接復制粘貼，兩張圖的繪圖比例應該是相同的，為什么會出現相同的標注樣式比例差別這么大的情況？估計是其中一張圖紙調整了某個標注樣式的特征比例，但實際并未用到，但另一張圖紙偏偏使用了這個標注樣式。

要避免出現這樣的問題，就必須按照相同的規律或規范來設置標注樣式，比如公制樣式使用ISO-25為基準，在設置新樣式時，在標注名里將特征比例和測量單位比例都體現出來，比如1:100打印的圖紙可以添加一個ISO-25-100的樣式，特征比例設置為100，如果這樣的圖紙中有1:10或1:20的大樣圖，測量單位比例就需要設置為0.1或0.2，可以在此基礎上再新建設置了測量單位比例的標注樣式，例如ISO-25-100(0.1)或ISO-25-100(10)。上面只是簡單舉個例子，大家可以設置自己的規范，總之，最后的效果是：所有圖紙使用相同的命名規則和標注樣式設置，從標注樣式名就能知道這個標注應該用在什么地方，同名的標注樣式設置完全相同，也就不會在復制粘貼的時候出現類似的問題了。

二、圖塊炸開后標注為什么變得異常大？

如果圖塊被縮小，塊內標注會作為圖形跟隨縮小，標注值也會維持不變，但一旦打開，標注都會按照標注樣式重算，文字和箭頭都會恢復樣式設置的值，標注值也會變成新的測量值變小。

這個問題很容易重現，找張圖紙做成圖塊，圖塊比例設置為0.1，如下圖所示。

把這個圖塊炸開后看一下標注的變化，如下圖所示。

上面例圖中有各種不同情況，有些標注炸開后么有變，因?yàn)檫@些標注原來在嵌套圖塊中，炸開后還是在圖塊中，如下圖所示。

其他標注也不太一樣，常規標注的標注值縮小了10倍，如下圖所示。

有的標注值并沒有變，是因?yàn)榭赡芾L圖不夠精確，手動修改了標注值，如下圖所示。

要想在進行類似操作后讓標注正常顯示，需要將標注樣式的特征比例縮小10倍，與圖塊縮小的比例匹配，同時要將測量單位比例設置為10，讓測量值增加10倍，匹配圖形的原始尺寸，如下圖所示。

標注發生了變化，就找標注樣式的問題，對標注樣式的兩個比例參數要了解，根據打印比例的要求或?qū)嶋H圖形的繪制比例合理設置，同時要注意采用相同的命名規則，保證同名的標注樣式設置相同。
