昨天推出了一種繪制XPS堆積圖的方法，寧波材料所的張?zhí)枪┦苛粞哉f將縱坐標依次增值，譚編認為是一個不錯的思路。

點擊閱讀昨天的教程：Origin繪制XPS組圖

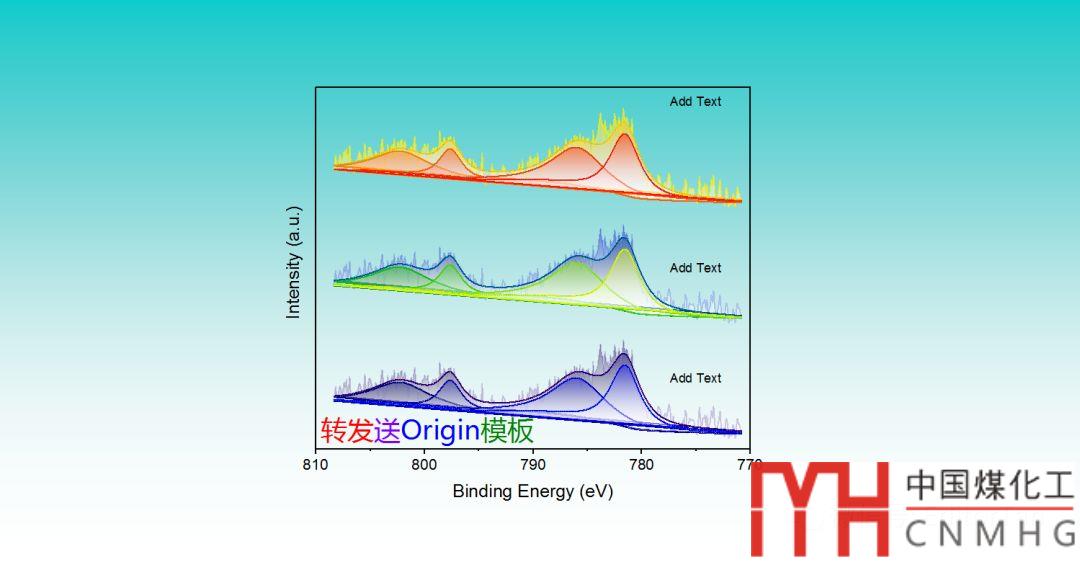

本文將制作2個模板：

【190908A】XPS-增值分組-XYYYY(2018)

【190908B】XPS-增值分組-無填充-XYYYY(2018)

文末有更多模板。

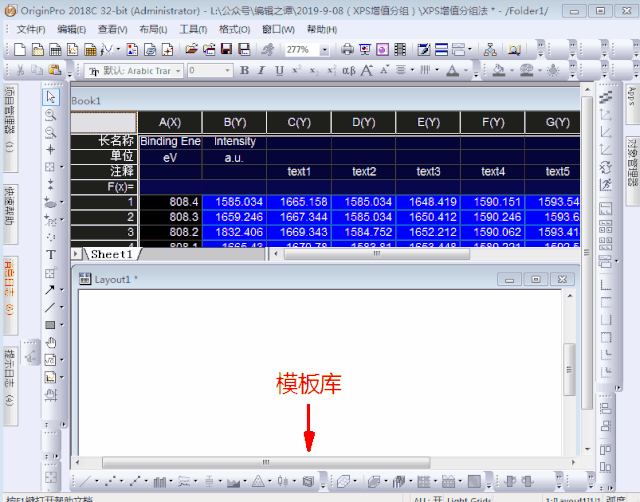

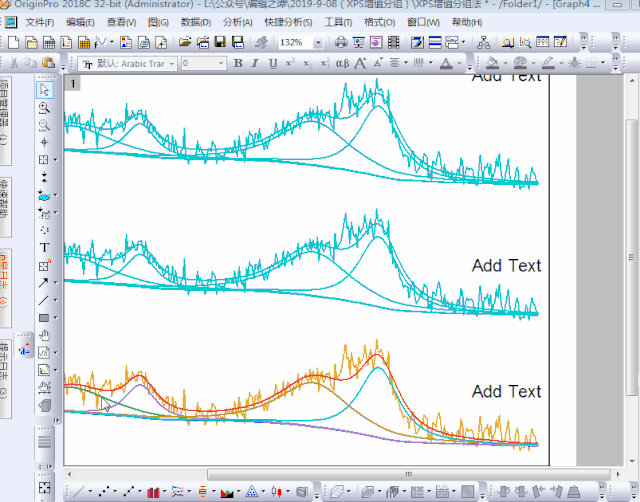

下面演示一下【190908A】的調用方法：

如果調用本文模板可以非?？欤◣酌耄┧倮L圖，需要重點閱讀“1.數據表的準備”這一節。接下來譚編給大家講解一下本模板的制作過程。

1.數據表的準備

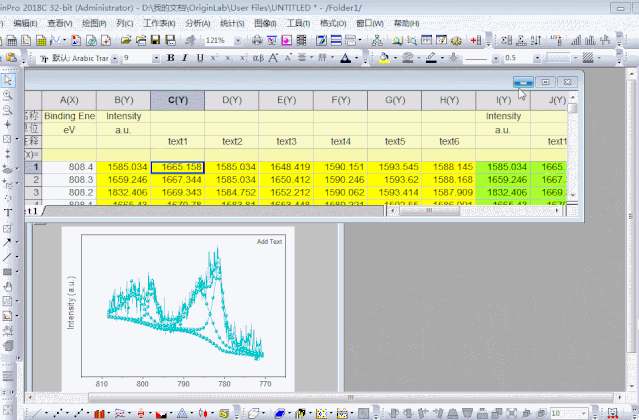

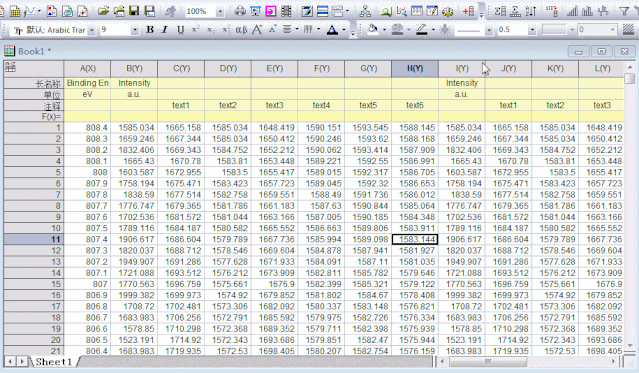

假設有3組XPS樣品數據，每一組XPS包含7條曲線，共21列Y，共用一列X，將這22列數據安排在一張表格中。數據列太多，為了區分各組數據，我們將相應的表列填充不同顏色。

2.模板的導入

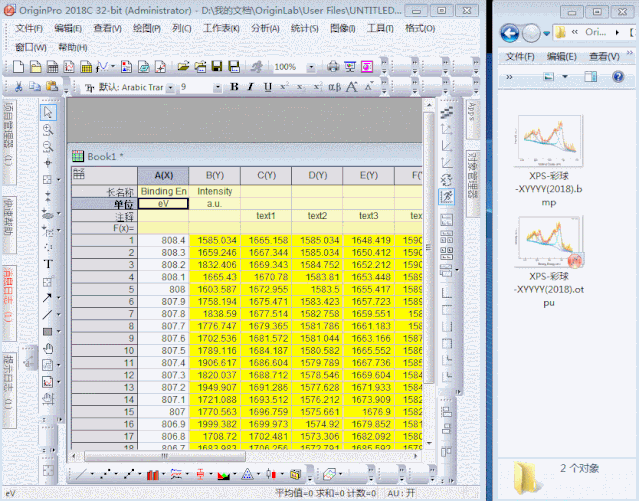

將【190903A】XPS-彩球(2018)-編輯之譚Origin模板（文末有全新的領取方式）文件夾下的兩個文檔選中，拖入到Origin軟件的空地方，然后全選數據，拖入到空白的模板中繪圖。

3.增值分組法

首先，選取第一組XPS的7條數據繪制Line草圖，得到它的Y軸范圍（大概為2000）；

然后，修改模板繪圖的Y軸范圍上限（增加4000），目的是給第二組、第三組留空間；

最后，在數據表中對第二組、第三組的各個Y列數據在原來的基礎上分別累加2000、4000，于是可以看到我們模板繪圖中各組各條曲線依次出現。

4.美化繪圖

（1）批量修改

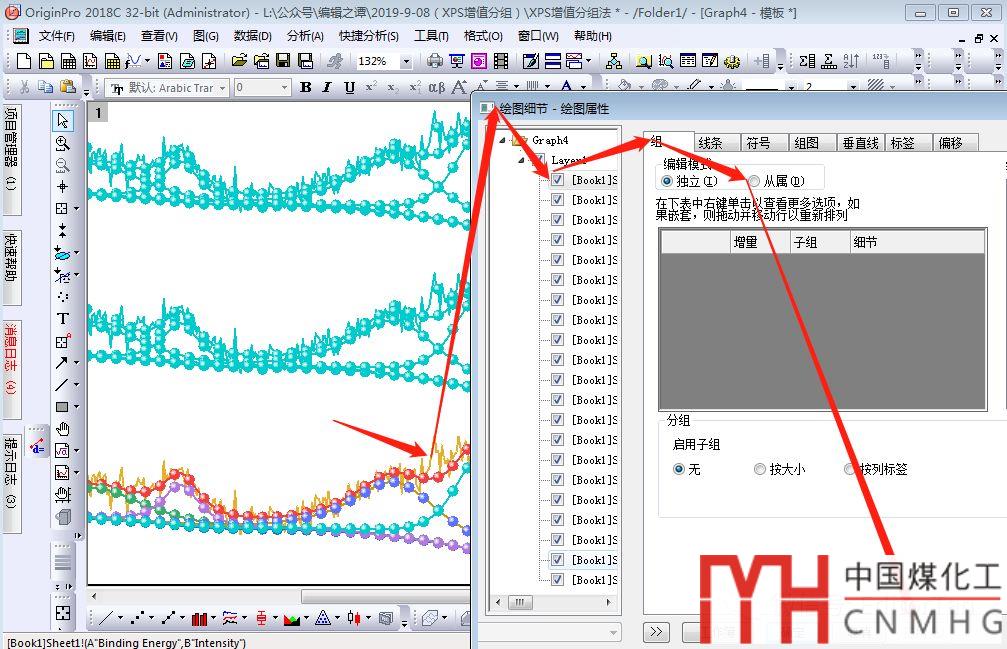

雙擊曲線，在彈窗中點“組”選項頁，再點擊“從屬”，最后點“應用”。

（2）設置線下填充

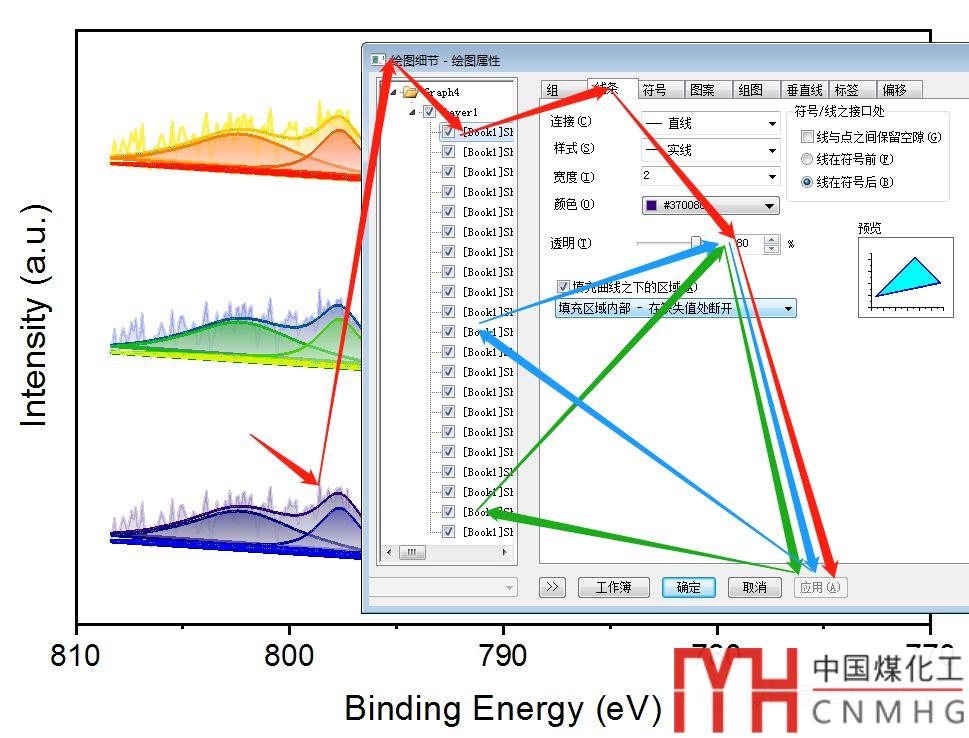

雙擊曲線，在彈窗中點擊“線條”選項卡，修改顏色為光譜色，勾選“填充曲線下方區域”，選擇下拉框中第二種區域內部模式。最后選擇“圖案”選項卡，修改填充顏色跟曲線一樣的光譜色，再選擇雙色填充，修改第二顏色為白色。

經過上述修改后，得到的曲線有線下填充，但并沒有半透明，相互遮掩，譚編建議將線下填充的透明度設置一下。雙擊曲線，在彈窗中點擊“圖案”選項卡中修改，步驟如下：

注意：在“線條”選項卡中也有透明度，請不要設置線條的透明度，這樣會使線條顏色變淡。

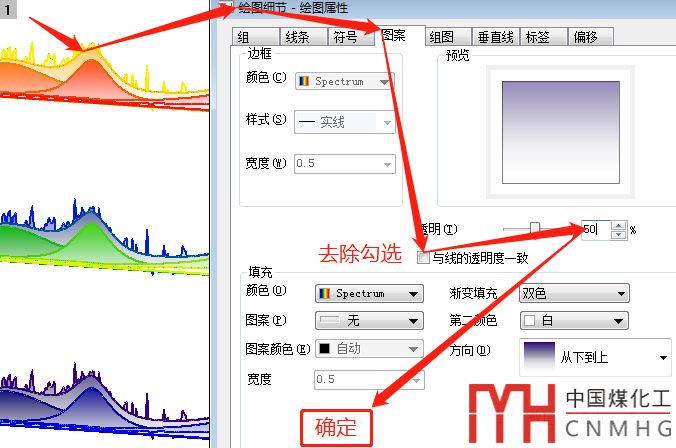

上圖中特別注意一個細節：要去除勾選，才能設置填充的透明度。得到效果如下：

（3）解除組合單獨設置raw毛刺數據

XPS的raw數據往往不平滑，它是原始數據曲線，并不是平滑的分峰擬合曲線。raw曲線的毛刺往往遮蓋其他曲線，從心理學上講，容易將我們的注意力吸引過去，這樣容易削弱其他曲線的表現力。因此，我們需要將raw毛刺曲線弱化（淡化）。

弱化方式通常有：改顏色（灰色、淺色）；改線型（虛線、點線）；設置透明度。

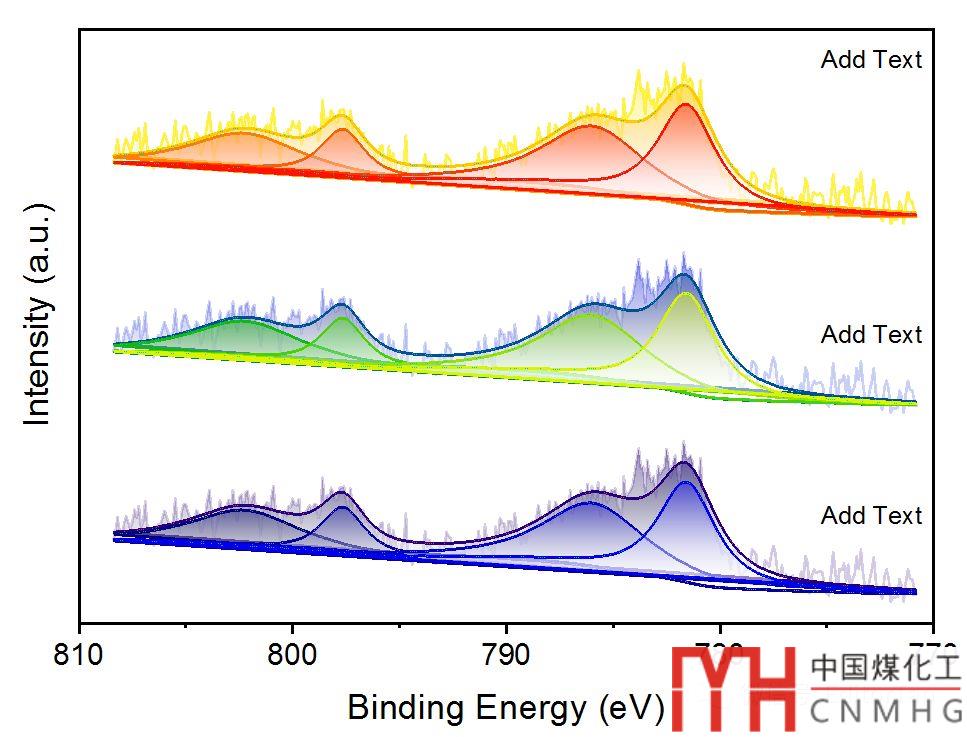

在我們前面對所有曲線進行批量統一修改時，我們將“組”改為了“從屬”，不能對每一組的raw曲線進行設置，所以，這里我們將“組”改為“獨立”，再選擇每組的第一條raw曲線，采用設置透明度的方式將其弱化。注意黃色的那條本身很淺，透明度可以設低一點。

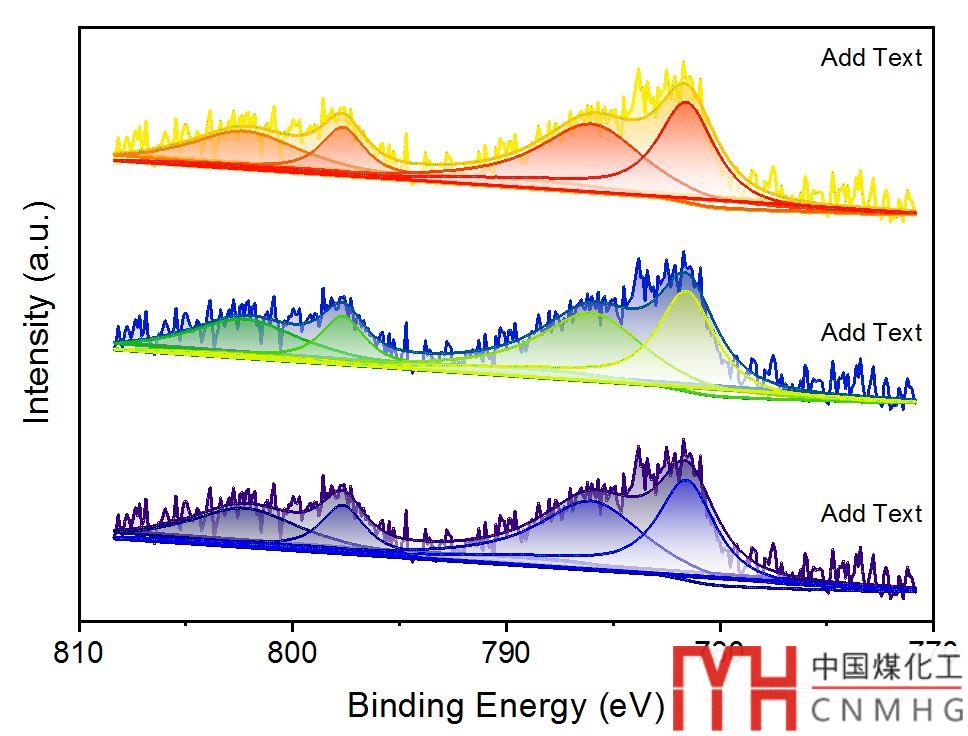

當然后續還需對每個峰批注，譚編這里就不批注了。最終的效果圖如下：

本文在繪圖時，采用了前面文章分享的模板快速繪圖，演示了“從屬”組批量修改、“獨立”組個性特征修改、顏色采用光譜色配色、線下半透明填充等技巧，同時分析了曲線表現力的強弱，合理利用弱化技巧突出曲線重點特征。這些思路、技巧、方法都是需要我們在平時繪圖過程中需要有意識地思考的內容。
