插件：

https://www.originlab.com/fileExchange/details.aspx?fid=344

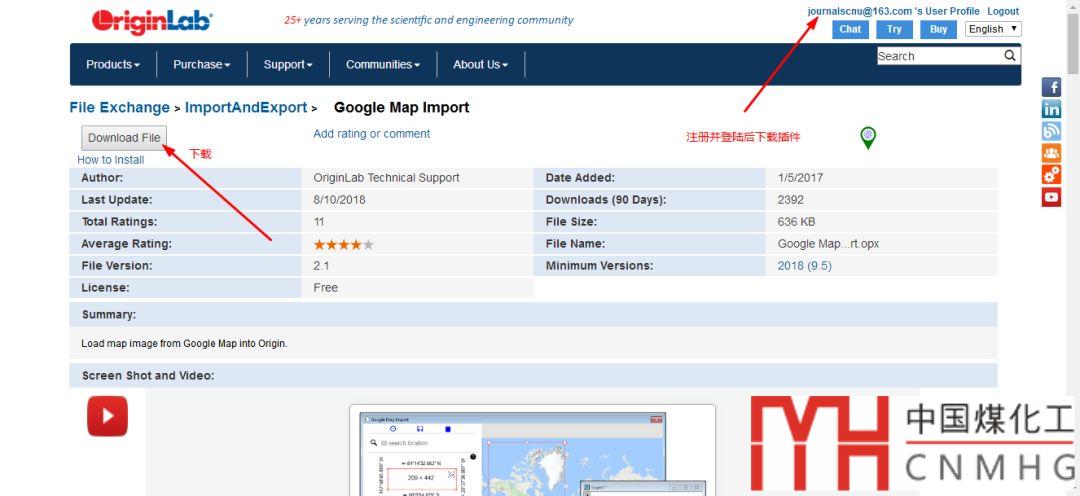

下載：需要先注冊一個賬號，才可以打開網頁(圖1)并下載該插件。如果有不想注冊的朋友，可以關注“編輯之談”留言，或加譚編微信TAN-J-SCNU。

圖1 Google地圖Origin插件官網

安裝：在Origin9.5以上版本都會有apps應用插件功能。本文以O(shè)rigin2018軟件為例，點擊菜單“View”選中“Apps”，或者按快捷鍵Alt+9，窗體右邊欄會顯示“Apps”小窗口。將下載的插件（文件名：Google Map Import.opx）從文件夾中拖到Apps小窗口，即可完成地圖插件的安裝。其他插件也可以在圖1網站上下載，安裝方式相同。

地圖類數據圖的坐標系具有一個重要特點——經度、緯度，這是一個地理學坐標系。

地圖類泡泡圖的數據包括4個維度：地名、經度、緯度、熱度（Y）。其中，地名在坐標系中是不顯示的（因為地圖上有標注）；經度和緯度與傳統數據圖的橫坐標、縱坐標數據一致；熱度雖然也是y數據，但它在Origin繪圖軟件中，是Scatter(散點)-Bubble(泡泡)圖的泡泡大小(相對直徑，可以調節相對大小)。

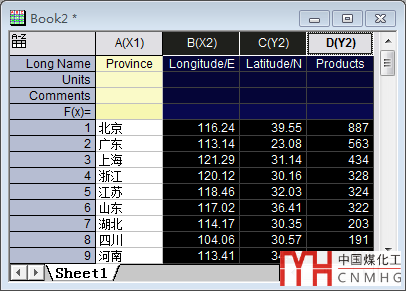

數據表如圖2所示。對于設置每一列數據是x還是y的方法，在“編輯之譚”前期的文章中有介紹。點擊某一列頂部選中這一列數據，然后右鍵選擇Set as選擇x或y或z即可調整，表格數據會自動調整為X1、Y1、X2、Y2等(見圖2)。

圖2 數據表結構

第一步：繪制散點泡泡圖

選中經度、緯度、熱度3列數據，點擊下方工具欄散點，在彈出菜單中點擊Bubble(圖3)即可繪制，也可以點擊菜單“Plot”選擇Bubble。

圖3 泡泡圖繪制方法

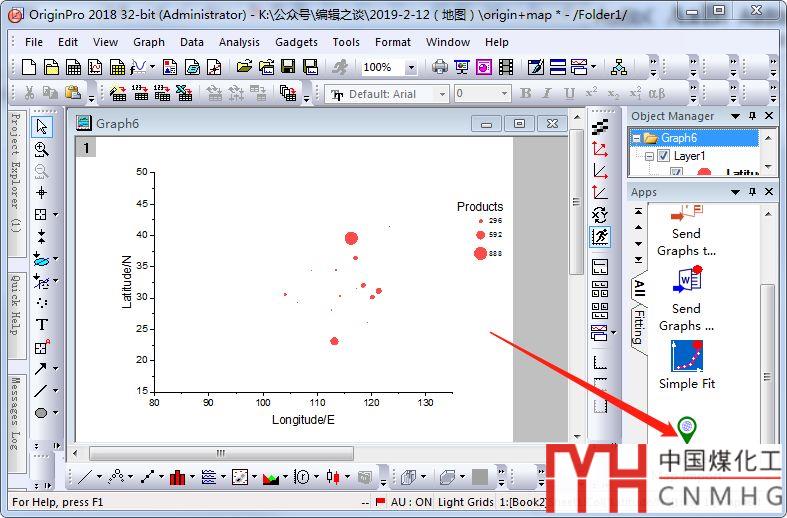

得到的泡泡圖如圖4所示。此時，只見泡泡不見地圖。后面介紹地圖背景的導入。

圖4 泡泡圖草圖

第二步：地圖的導入

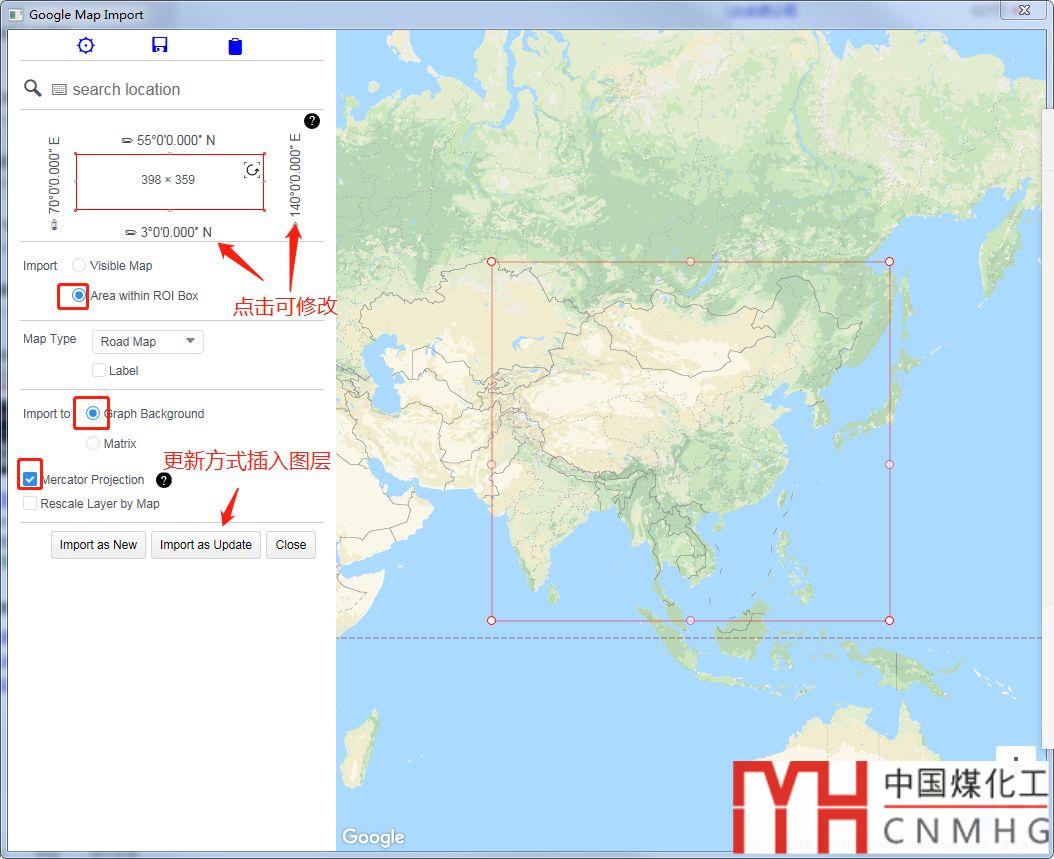

點擊右邊欄的google map import插件(見圖4)，即可打開地圖插件編輯窗口(圖5)。可以在地圖視窗中上下滾動鼠標，調整地圖大小，然后拖動地圖中的矩形框（8個句柄）調整到合適的大小。

圖5 Google地圖插件編輯器

當然，可以在左側經緯度數據上直接點擊輸入具體的經度、緯度范圍。最后，點擊Import as Update(更新方式導入)，請勿選擇import as New（新建方式導入），否則會重新調整已經繪制好的泡泡圖的坐標軸范圍。

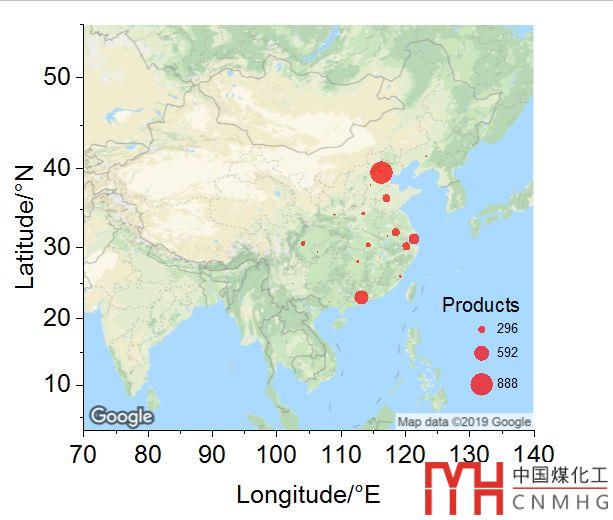

繪制得到的泡泡地圖如圖6所示。大家有沒有注意到，繪制的地圖下方有Google的商標，當然不用理會，不必去除，也理應尊重版權。

圖6 泡泡地圖最終效果

去除地圖下方批注的方法：調整縱軸范圍下界（如圖6中縱軸下界從10開始），但是要保證地圖國界線的完整（例如中國南海的九段線不能被截斷）。大家在選擇地圖范圍時，可以稍大于需要顯示的范圍，這樣可以保證地圖不被截斷。

前面介紹了泡泡地圖的繪制原理和過程。但在實際科研數據中，往往只有地名、熱度兩列數據，對于地名所處的經度、緯度并不知道。多數情況是在網上查找相關經緯度數據，而并不是所有地名都能找到。接下來，譚編以“廣州大學城”地圖為例，給大家介紹經緯度的讀取方法。

第一步：Screen Read方法拾取經緯度

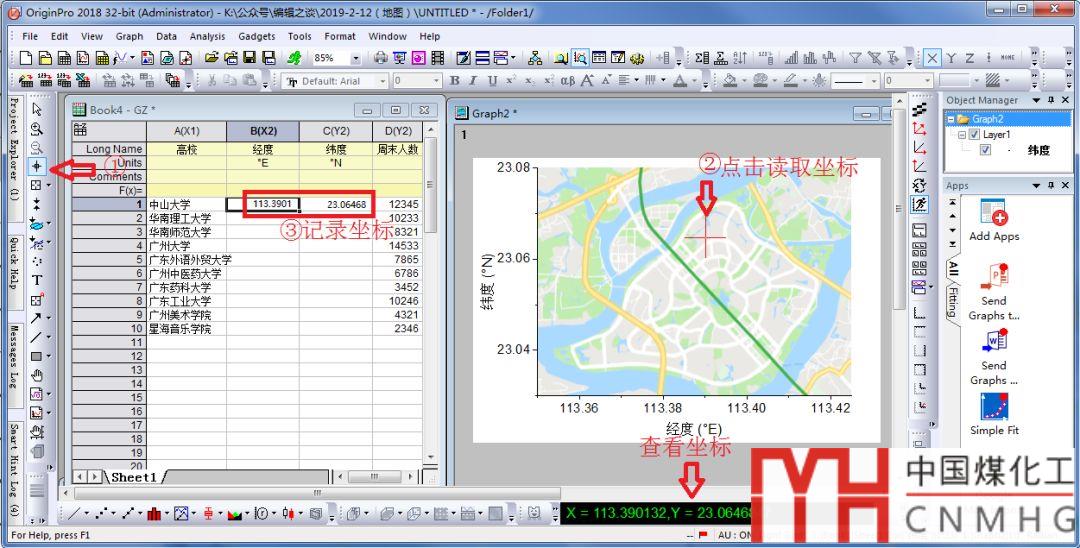

隨意編輯一張數據表，表中只有一個地名的數據，然后按照前面的方法繪制一張地圖。利用Screen Reader方法從地圖中拾取坐標（經度、緯度）。具體方法如圖7所示。

圖7 將拾取的坐標填入數據表

完善好經度、緯度數據后，圖7中原有泡泡圖中泡泡自動更新大小，得到的泡泡地圖如圖8所示。

圖8 泡泡地圖

第二步：泡泡的調整

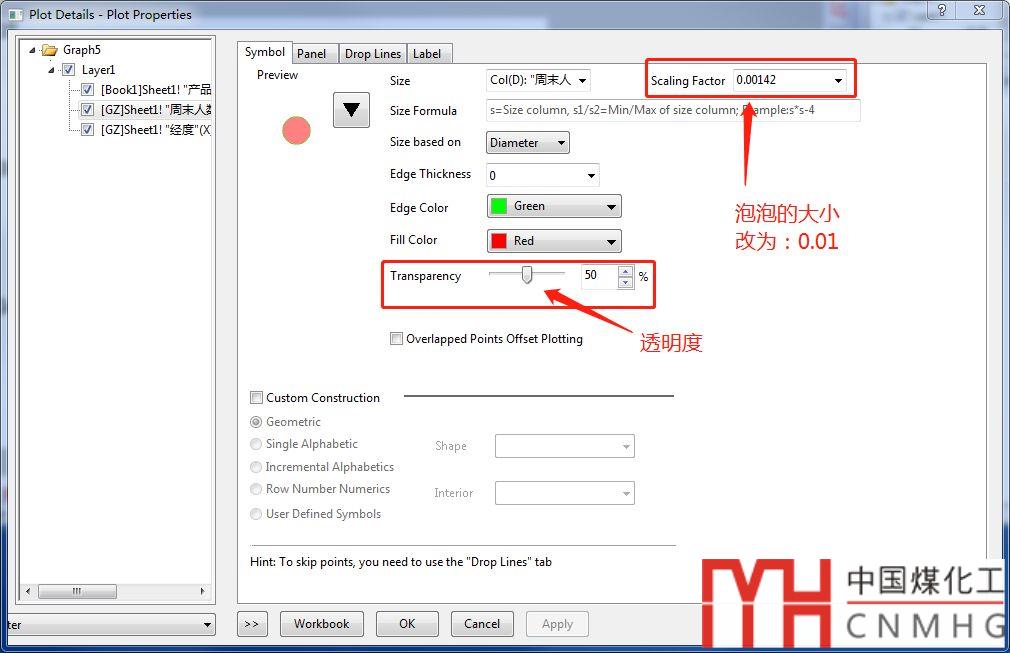

圖8中的泡泡似乎太小、對比度小且不好看，可以調整泡泡的相對大小、顏色及透明度。透明度的調整是有必要的，因為不透明的單色會顯得太突兀，會遮蓋地圖。同時設置半透明可以顯示出相鄰泡泡重疊時的疊影，這樣設置更好看。具體方法如圖9所示。

圖9 泡泡相對大小、顏色、透明度的調整

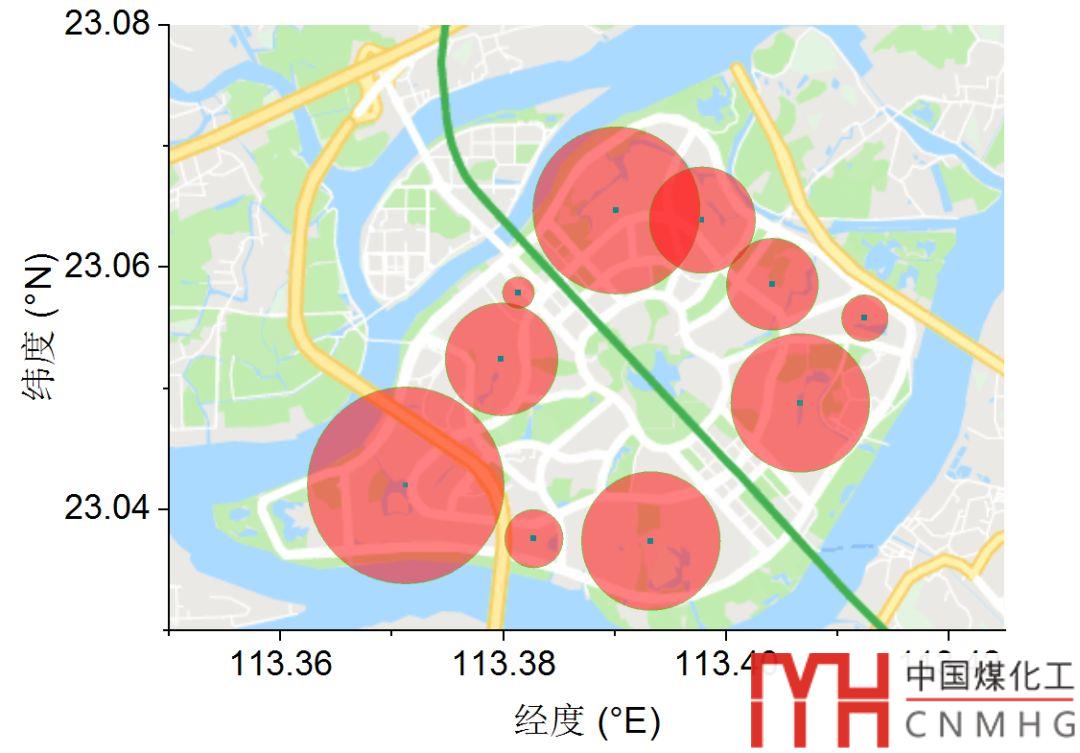

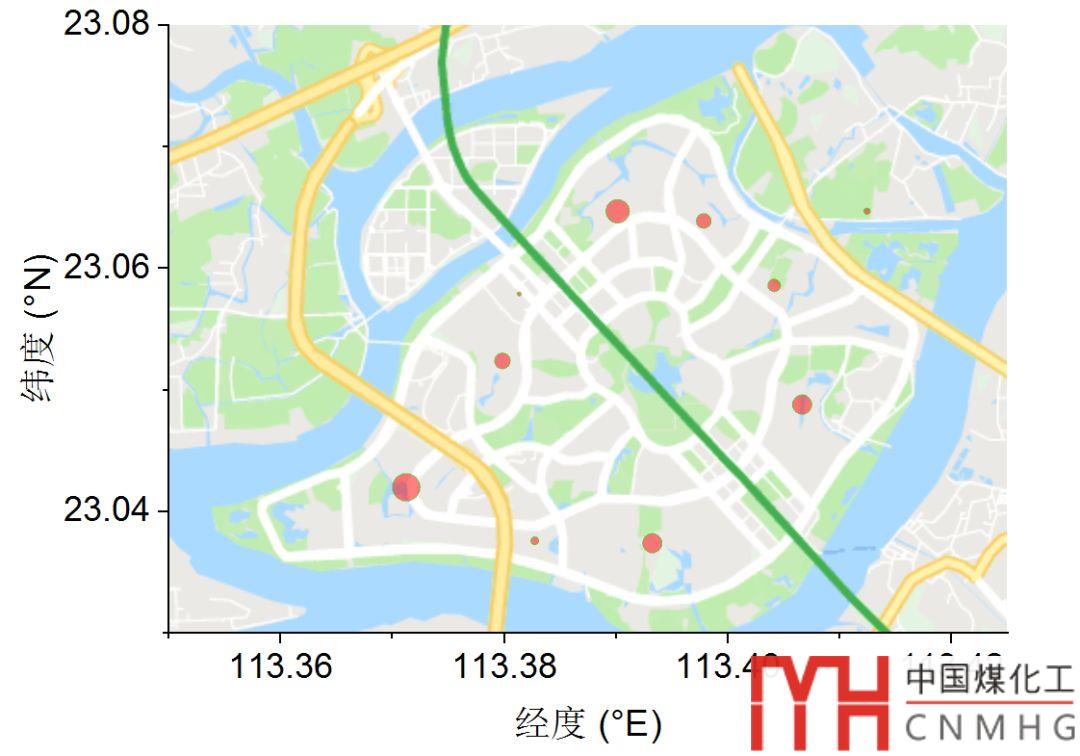

最終的效果圖如圖10所示。當然圖10的泡泡太大，大家可以精細調節到合適、美觀、滿意為止。

圖10 調整泡泡后的地圖

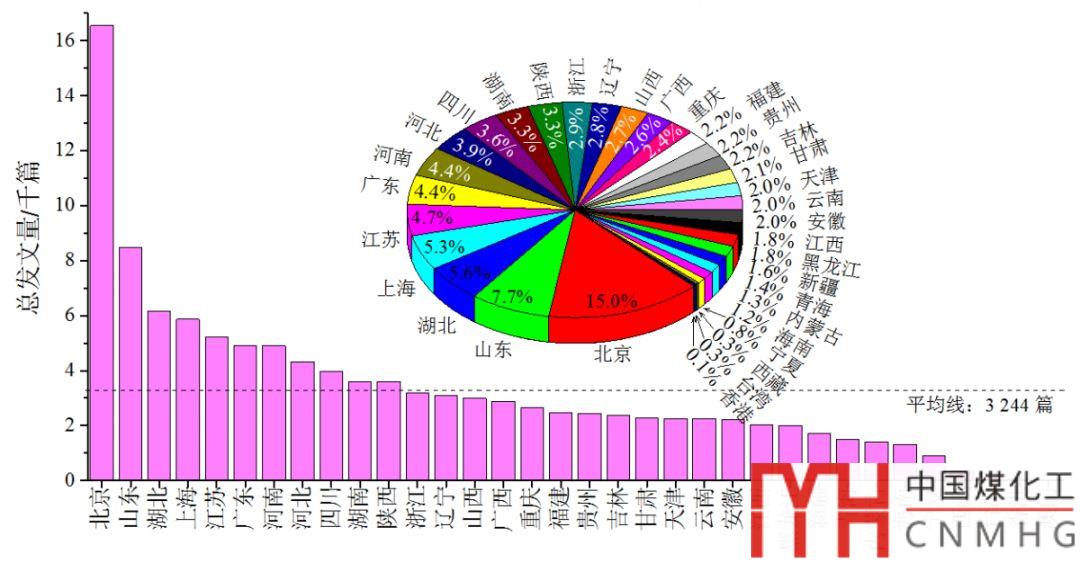

大數據分析的可視化離不開地圖類熱度繪圖。泡泡地圖是“熱圖”的一種，是反映一個地點某個研究變量的相對熱度（頻次、數量等）。然而大多數情況，都是以柱狀圖、餅圖等形式呈現(圖11)。

圖11 傳統的數據圖顯示效果

但是對于考察地點非常多的情況(如圖11)，地名只能在一維空間(橫軸)排列，顯得擁擠，一般需要占2個欄的寬度，占篇幅太大，空白較多。

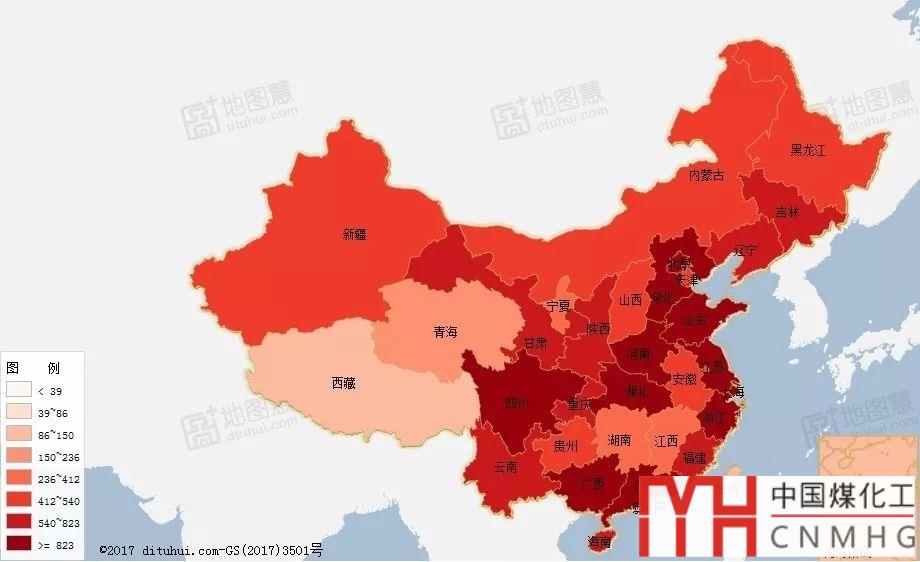

采用地圖熱圖(圖12)是一種直觀的方法，它將幾十條地名在二維空間、以圖像語言（邊界圖形）直觀地呈現出來。同時，采用同一基色(圖12為紅色基調)、不同亮度(梯度)顯示“熱度”。

圖12 地圖熱圖的表現力

值得注意的是，包括中國在內，任何國家對于本國地圖（涉及邊界線）的使用是有法規的。作為編輯，譚編在平時審改本刊稿件時，都要提高警惕，嚴格審查中國地圖的規范使用，對于稿件中不合格的地圖（缺少藏南等地區的國界線、南海的九段線等），需要作者重新繪制。
