怎樣畫下面這張圖？

在推出上圖的教程之前，先揭曉一下上一期“配色投票”的結果。

點擊閱讀：

投票 | 聽編輯說：論文中插圖的“美色”可以迷倒審稿人！

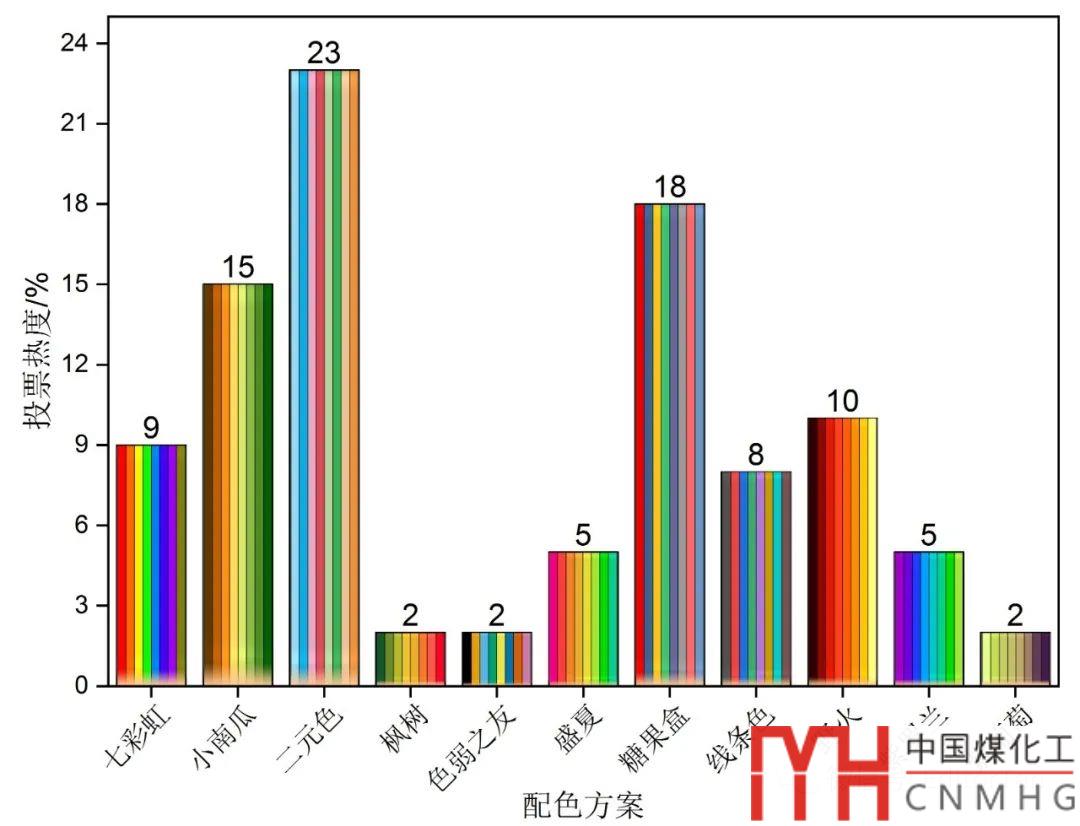

有一百多位讀者參與了投票（看來熱情很高哈！），不少人說只能投一票??？這些我都喜歡啊！對最喜歡的顏色投票的結果如下：

后續譚編將推出TOP5配色的系列通用模板，敬請繼續關注！

咦！上圖怎么畫的？很新穎哦！

通常單組分柱狀圖一般是一種顏色，這里譚編給大家一個思路，為了直觀地表現某根柱子是哪一種樣品（這里是配色方案）的，我們將柱子的填充用具體的配色截圖，這樣我們可以直觀地看出哪種樣品（配色）的數據。

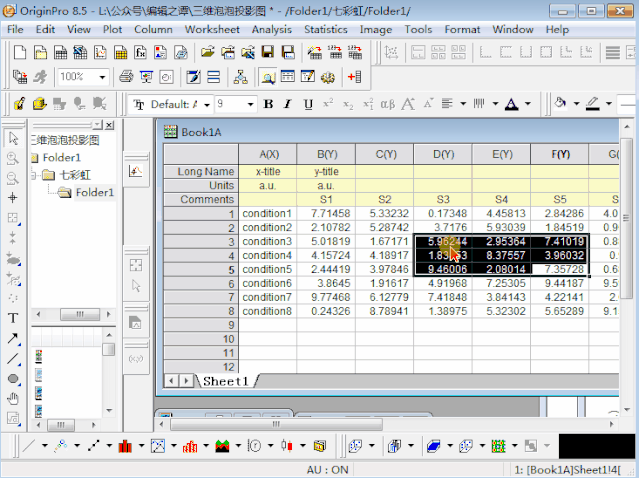

怎么做呢？請看下面的演示：

好了，有不少讀者已經領到了譚編設計的30套柱狀圖模板：

點擊閱讀：

模板 | 柱狀圖:導師實在難忍“黑紅綠”色的審美疲勞，對研究生強烈推薦這篇文章！

有讀者提問：怎么用??？

這30套模板可以在Origin8.5、9.1、2018、……等以后的版本上使用。

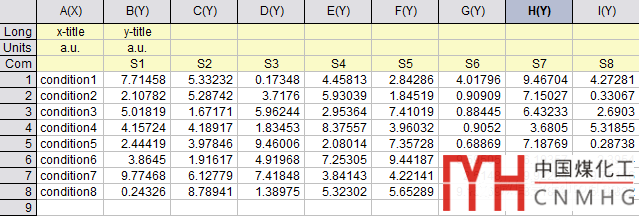

模板的使用成功與否，很大程度上與自己的數據表結構有很大的關系。下面是這30套模板的數據表結構：

大家根據自己的數據結構，準備不多于8條件×8樣品的數據表（上表），在表中將Long Name、Units以及Comments的內容修改為自己的標簽，調用模板時即可成功出圖。

下面是模板【添加】和【調用】方法：

若有任何繪圖問題，歡迎大家在文末留言。

現在言歸正傳，下面推出極坐標系矢量contour圖的教程。

1. 數據表結構

我們在實驗中，可能得到不同時間監測的時序風向、大氣污染物濃度等數據，如下表：

我們可以利用帶有方向、大小的矢量來表達風向和風速。例如譚編前期推出的一篇教程：

點擊閱讀：教程 | Origin繪制風向、矢量時序圖

這里只表達了時間、風向、風速三個維度，怎樣在風向、風速的基礎上表達污染物SO2濃度隨風向風速的變化呢？

復制一個工作表，刪除時間，只留風向、風速、SO2三列數據，并分別設為XYZ。如下圖：

2. 極坐標系矢量輪廓圖的繪制

矢量圖中X,Y分別是方向和大小，矢量輪廓圖除了XY以外還有一個Z表達某種豐度。全選風向、風速、SO2三列數據后，點擊窗口下方工具欄的極坐標系工具，選擇Polar Contour theta(X)r(Y)

即可得到下圖：

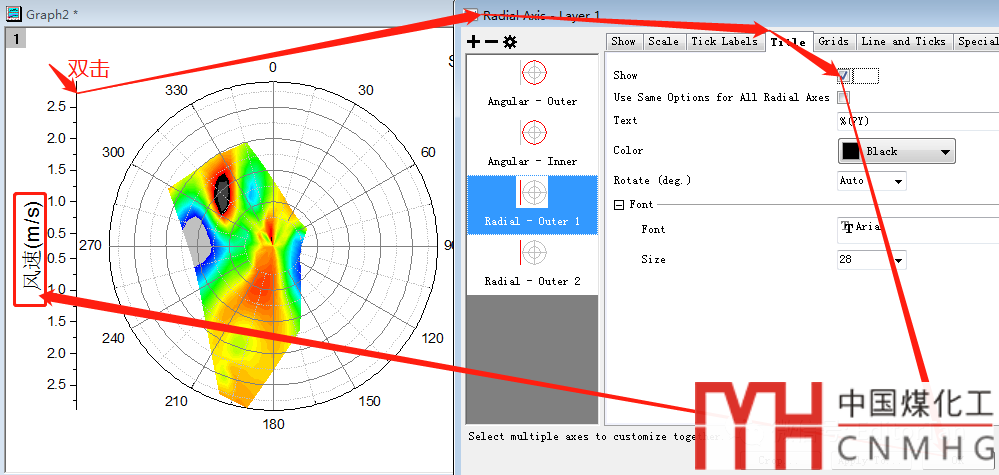

上圖左邊數軸的標題怎么添加？步驟如下：

圖右邊的彩色圖例的分級怎么修改？步驟如下：首先雙擊圖例

3. 怎樣【指北】？

一般情況下，Origin極坐標系的0°指向上，90°指向右，有時候我們的研究以指北方向?yàn)?0°，以東向（右向）為0°。一位在氣象部門工作的工程師曾經和譚編就在這個地方繞暈了，找不著北！解決辦法如下：

我們需要對目前的風向跟Origin極坐標系的角度做一個換算，公式如下：

如果定義向右為0°，那么需要從向上轉向右，這是一個順時針旋轉的操作，順時針為負，所以在角度上去相反數，然后逆時針旋轉90°，即加上90。繞暈了，沒關系。大家只要記得上述換算公式就行。

所以我們對數據表中風向A列的f(x)設置為：

-A+90
