【引言】

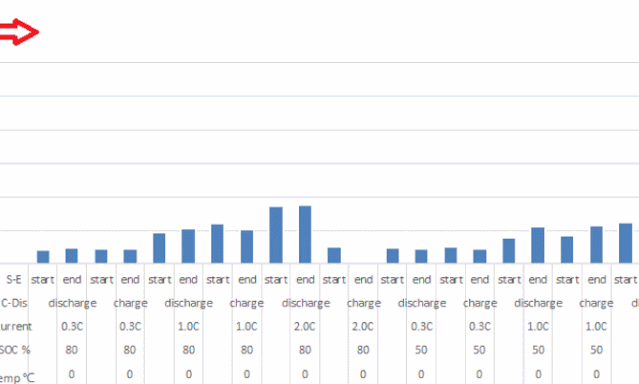

我們利用EXCEL繪制一張長圖。請坐好扶穩，我們上車去【長圖汽車站】看看這張圖有多長？！圖中包含5個量3×3×3×2×2=108行數據，圖片長3173 px，寬376 px，長寬比約10:1。

Origin一張2D圖容納5個量的信息想破記錄嗎？
　

譚編

（華南師范大學學報編輯部）

在多數情況下，一個2D坐標系中繪制一條曲線，只能呈現x,y兩個量的數據，若繪制多條曲線，也只能呈現x,y和某參數3個量；在3D坐標系中至少可以呈現x,y,z和某參數4個量?？紤]堆積圖，后者3D坐標系可以呈現5個量。盡管如此，3D坐標系柱狀圖由于其視覺位錯、相互遮擋等缺點導致其直觀性、準確性等方面的表現力并不如2D圖。如何在2D坐標系中呈現3個以上的量，通常讓人頭疼。

一位來自車企的工程師提出一個問題：能否在一個圖中繪制5個變量的數據？他給出的數據包括5個量：3個溫度(℃)、3種剩余電量(%)、3個倍率(C)、2種狀態(Discharge, Charge)、2種條件(start, end)的ΔV。共3×3×3×2×2=108個ΔV數據。

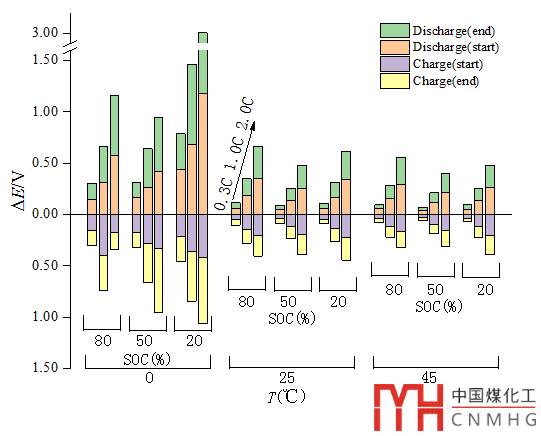

譚編構思繪出的結果如下：

怎樣構思繪制這張圖呢？下面是詳細教程。

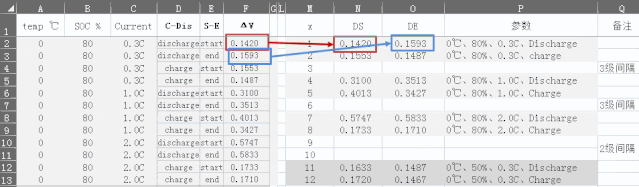

下圖是Excel表，左邊是原始數據，包括很多個相同溫度、SOC以及充放電倍率條件下充電、放電在開始和結束時的電壓變化量。我們想要呈現的是電壓變化量隨這些因子的改變而變化的情況。

敲黑板了，譚編對原始數據的處理關鍵技術：

(1)設置一個偽自變量x，x=(1,2,3,…,n）

x沒有實際意義，可以理解為“序號”。

(2)設置三級間隔(空行)

將溫度0,25,45℃三組數據之間設置3空行作為1級間隔；將SOC的80%,50%,20%三組數據之間設置2空行作為2級間隔；將倍率0.3C,1.0C,2.0C三組數據之間設置1空行作為3級間隔。

為什么這么做？空行是用來“占座”的，它在繪圖中是一個空位，本文設置3個級別的占位，用于分類柱狀圖，即讓每一參數的柱子靠在一起，不同參數的柱子之間用占位間隔開。

(3)將start和end并列為YY

堆積條狀圖的數據表結構為XYY型。將start和end并列為YY兩列。這樣將原來108行數據調整為54行，discharge和charge逐行交替排列。

從Execl中復制調整后的數據，在Origin的新建表中粘貼，選擇XYY三列數據，點擊下方柱狀圖工具，在彈出菜單中選擇“堆積柱狀圖”，具體步驟如下。

接下來，點擊橫軸刻度值的數字(20,60,80)，然后點擊鍵盤上的delete鍵！確定要?jiǎng)h嗎？刪！因?yàn)檫@個橫軸x是無意義的，只是序號。雙擊橫軸刻度線，在彈窗中勾選去除，將其隱藏。調節柱間距為0%(無間距)。點擊右鍵“添加文本”設置溫度、SOC、倍率等變量的數值。具體步驟如下：

最終效果如下：

對于圖中異常高的情況，可以設置斷點，將較矮的柱條增高。具體步驟如下：

效果如下：

通過方法一繪制的圖，實現了一個2D坐標系中包含5個量：T、SOC、Discharge/charge、start/end以及ΔE。柱圖層次分明，有1~3級間隔。堆積柱狀圖將start和end兩個條件的數據疊加起來，可以區分相對大小。但是，該圖在可讀性上還存在兩點不足：(1)柱條太細；(2)Discharge和charge兩種狀態混合在一起，不易區分。

怎樣改善？請看方法二。

為了避免方法一Discharge和charge的混合，我們?cè)O(shè)想將discharge的數據分布在橫軸上方，將charge的數據取相反數之后分布在橫軸下方。

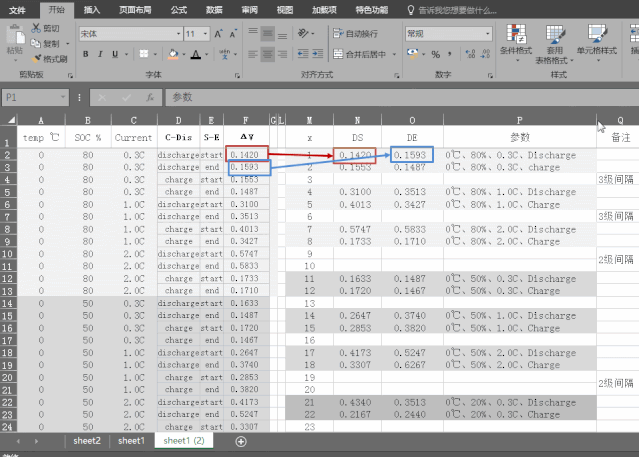

從1.1的數據表復制一個副本，將discharge和charge的數據單列出來，設置2級間隔：

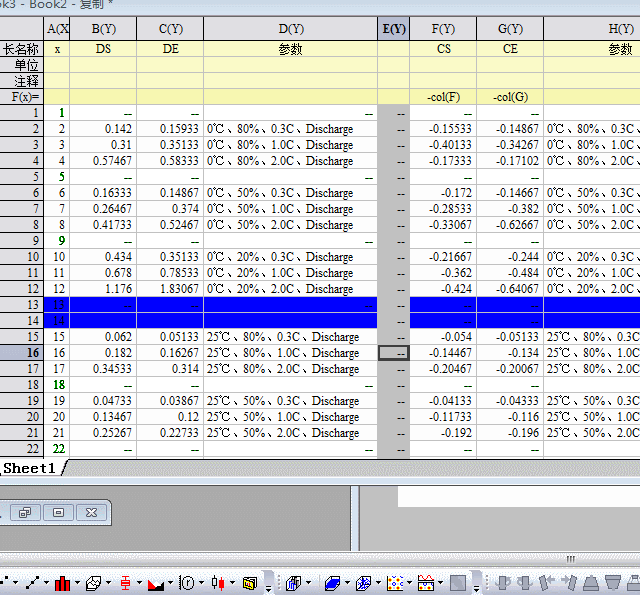

注意上圖中紅框所示，在Origin2018中可以直接在f(x)行輸入公式，如“-col(F)”是取col(F)列數據的相反數。如果在Origin8.5中，沒有f(x)行，但是可以通過菜單完成，具體地，選中F列后右鍵set column values彈窗中設置“-col(F)”回車即可。

選中DS和DE兩列數據，點擊下方的柱狀圖菜單中的“堆積柱狀圖”即可繪制出Discharge的start與end的堆積柱條。然后選中CS和CE兩列數據，移動鼠標到選中列右邊緣，待疊放圖標出現時，按下左鍵拖入剛才繪制的圖片中。但是我們會發現沒有任何反應，不要以為沒有拖成功，千萬不要重復拖入，否則會有很多數據導入的，會暈菜的。此時雙擊縱軸在彈窗中修改范圍為-2~3.2，即可顯示出橫軸上下分布的柱狀圖。

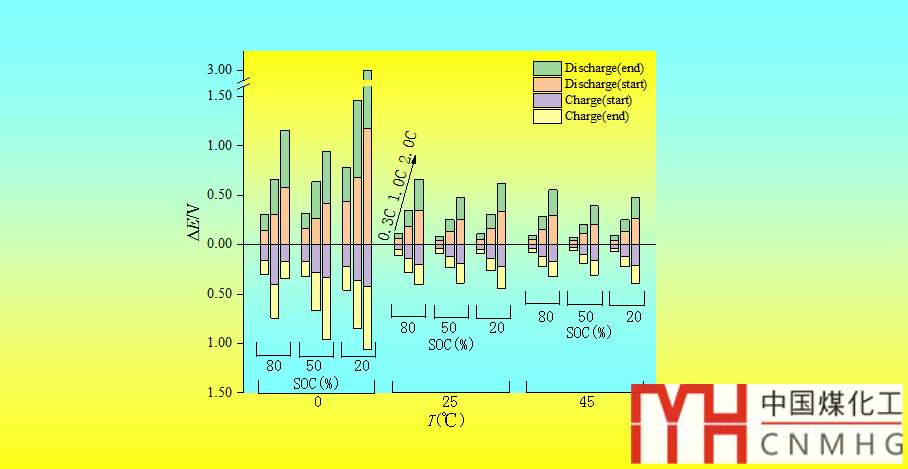

經過調整、添加引導線與文字、隱藏邊框線與刻度線等操作之后，得到如下所示的效果圖。

一般情況下，charge狀態下的ΔE或許并非負數，但我們?cè)谇懊鏀?shù)據處理時，人為地設置了相反數，可能與實驗事實不符。能否將縱軸下半部分的負刻度值改為正數？

完全可以，點擊縱軸刻度值并雙擊，在彈窗中將【顯示-十進制1000】改為“自定義”，于是會顯示更多修改選項，找到“符號”去除勾選，即可隱藏負刻度值。具體操作如下：

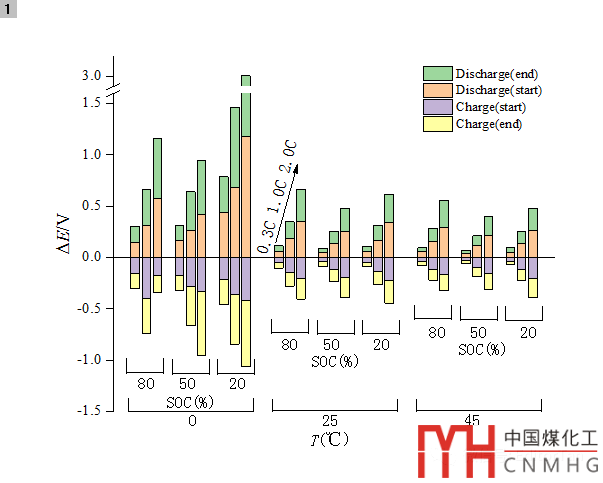

最終的效果圖如下：

方法二具有以下兩點：

(1)Discharge和charge對比明顯；

(2)橫軸移動到圖中央(0刻度)，并隱藏刻度線和刻度值，避免了圖文重疊；

(3)縱軸的負方向增大且為正數，尊重了實驗事實，避免了負刻度線引起誤會。

(4)圖例中4個單獨的圖例清晰明了，避免了方法一效果圖中的繁雜。

總之，如何將眾多變量的數據在一個2D圖中呈現出來，增加圖的表現力、說服力，這是一個綜合構思的過程，是一個需要耗費時間和精力、反復琢磨、反復修改美化的過程。
