為什么CAD圖紙打開后部分文字顯示問號？

時間：2020-06-21 來源：CAD小苗瀏覽：

史文章可通過菜單訪問，或點擊下面的鏈接打開的文章分類索引中查找：

二維繪圖修改編輯三維安裝、卡頓、異常退出

圖紙及文件基本操作、快捷鍵界面設置視圖和選項

捕捉、坐標選擇圖層、顏色線型、線寬標注文字和字體

填充圖塊外部參照、圖像布局視口打印發布

面積、長度、提取數據 常見問題、心得分享工具插件

圖庫字庫 繪圖練習 提高教程

之前介紹過圖紙打開后文字顯示問號或不顯示的問題，那種情況就是缺字體，但有時候圖紙打開后有些一些字符顯示正常，但有些字符卻顯示為問號，這肯定還是因?yàn)樽煮w文件不對引起的，但情況卻并不完全相同，最近有好幾個人問相關的問題，這里我再單獨講一下。

CAD圖紙打開文字顯示成問號或不顯示怎么辦？

CAD大字體什么意思？何謂形文件？詳細講解CAD的字體文件分類

一、有字體，但部分字符仍顯示問號？

這個問題其實之前的文章里也介紹過，最典型的就是一些結構圖紙打開的時候，其他字符顯示正常，只是鋼筋符號顯示為問號。

為什么CAD圖紙打開鋼筋符號顯示為問號？

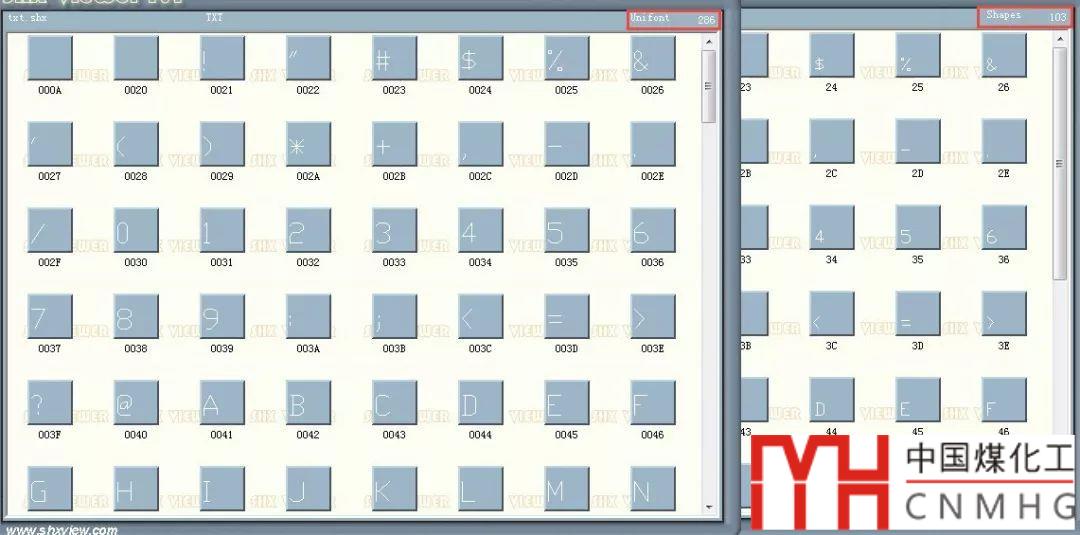

很多不同名字的字體其實是一個字體，但有時一些同名的字體也可能是不同的版本，文件中包含的字符數量不一樣，如下圖所示。

同名的字體文件，不僅字符數量不一樣，而且格式還有可能不一樣，如果你的字體中沒有圖中使用的字符，就會顯示問號。

這個問題還真不好處理，因?yàn)槲覀冊趫D中只能看到一個字體的名字，并不知道對方用的字體到底是什么時間的版本，有多少個字符。如果圖紙是有明確來源的，相對還比較簡單，就找對方要字體。如果圖紙沒有明確來源就麻煩了，就只能看看從網上下載的字體庫中是否有同名但時間和大小不同的字體，替換了試試。如果還不行，只能看有什么樣的文字沒有顯示，嘗試替換成其他的字體試試了。

二、沒有字體，但部分字符顯示正常部分顯示問號？

這個問題看上去有點奇怪，其實也很正常，前兩天有位網友就遇到了這樣的問題。

圖中的大段設計說明，一些中文顯示正常，但一些常見的字符卻顯示問號，比如通風空調的“風”字和“調”都沒有，如下圖所示。

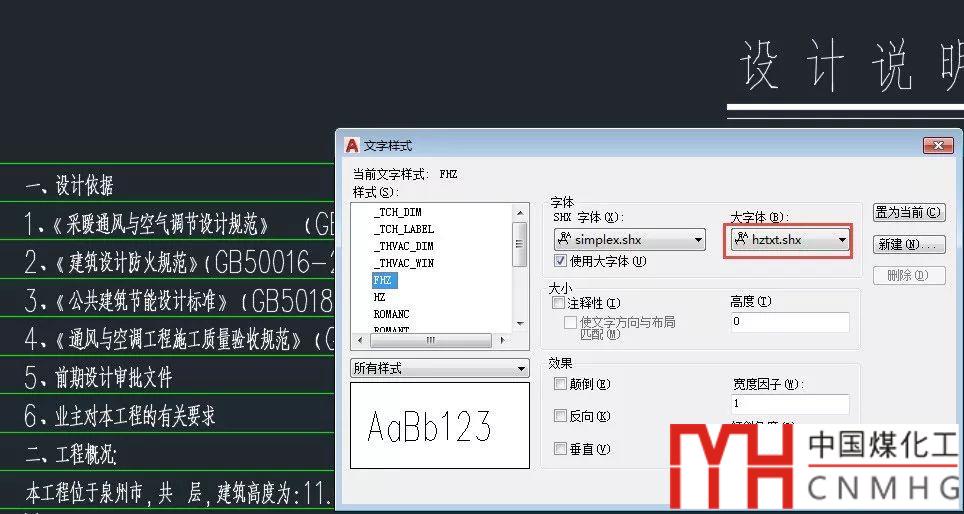

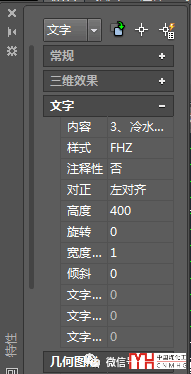

而查看這些文字使用的文字樣式后卻發現這個文字樣式使用的大字體HZTXT.SHX根本就沒有，如下圖所示。

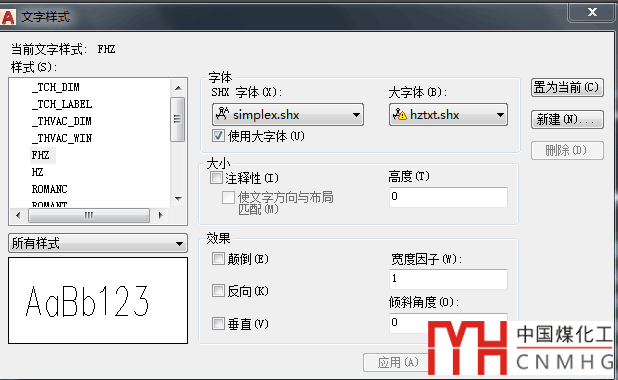

既然字體都沒有，在AUTOCAD高版本文字都不會顯示，在AUTOCAD低版本或浩辰CAD等軟件中所有中文都會顯示為問號，為什么有些中文能顯示呢？

其實這個也不奇怪，之所以沒有字體也能顯示部分文字，是因?yàn)樽煮w被替換了。

字體可以在打開圖紙?zhí)崾救弊煮w的時候手動設置替換，另外CAD也可以自動進行替換，比如SHX的小字體可以自動替換成simplex.shx(在選項OP對話框里可以設置為其他版本)，至于大字體被自動替換就可能是設置了acad.fmp字體映射文件，沒有找到的hztxt.shx被替換成了其他字體。

CAD怎么設置自動替換字體？

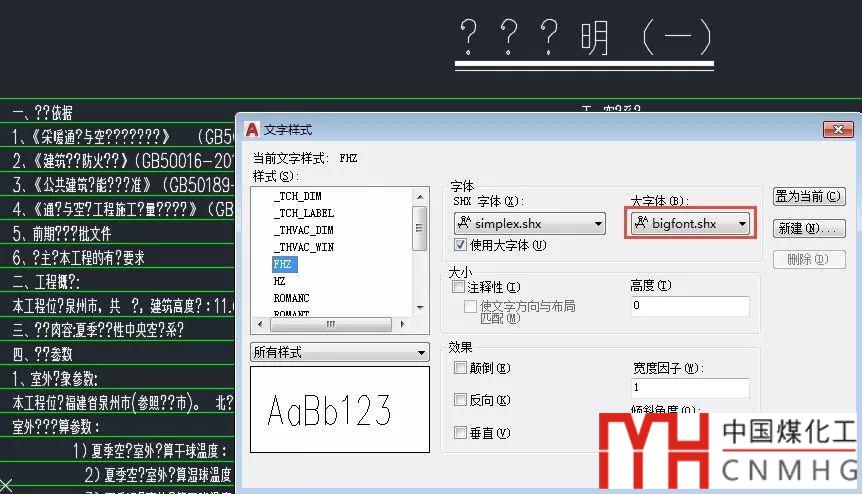

我試了下估計他是將字體替換成了BIGFONT.SHX或CHINESESET.SHX了，如下圖所示。

這種問題比較好解決，就是找到缺的字體。我把HZTXT.SHX發給他，復制到CAD的FONTS目錄下，啟動CAD再打開圖紙就正常了。

但那位網友說他沒有設置過字體映射文件acad.fmp，那只能是他打開圖紙的時候手動設置替換的了。

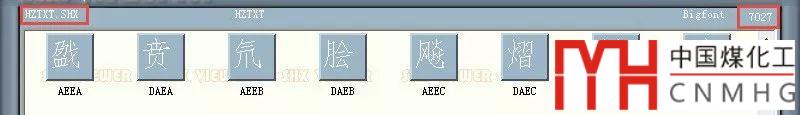

AUTOCAD自帶的BIGFONT.SHX或CHINESESET.SHX這些字體文件只包含3千多個字符，而HZTXT.SHX包含7千多個字符，幾乎多一倍。將HZTXT.SHX替換成BIGFONT.SHX后很多字符找不到顯示成問號就很正常了。

HZTXT.SHX是比較全也是比較常用的中文大字體，所以這個字體是繪制中文CAD圖紙必備的字體。遇到缺其他字體的時候可以嘗試換成這個字體，但如果缺這個字體，換成字符比較少的字體就可能出現文字顯示問號的情況。

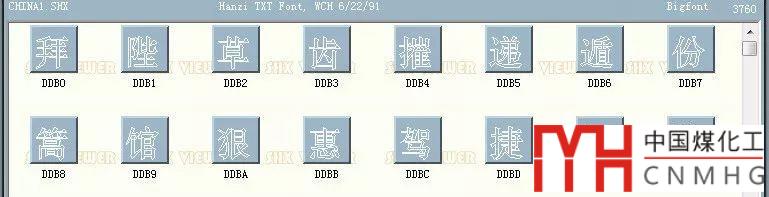

大家如果沒有或者不想使用查看字體的工具，可以簡單通過字體文件的大小來判斷字符的多少，如果是這種單線的字體，字體文件比較大的話說明字符比較多或字體的筆畫比較精致。比如BIGFONT.SHX只有3百多KB，而HZTXT.SHX則有1MB多。當然還有一些空心字體因?yàn)楣P畫更多也比較大，比如CHINA1.SHX雖然只有3千多個字符，但文件大小也達到1MB，如下圖所示。
