摘要：

在設計圖紙中，光柵圖像也就是我們常說的圖片應用非常廣泛，例如在市政規劃、水利、電力圖紙中有時會將光柵格式的地圖作為底圖；還有一些公司會將公司的Logo或個人簽名以光柵圖像的形式插入到圖紙中；還有一些圖紙中為了進一步說明設計方案，也會放上一下光柵圖像。在CAD中可以直接插入光柵圖像，并且可以對光柵圖像進行裁剪、透明度調整等一些操作，下面給大家簡單講解一下光柵圖像插入的基本操作。

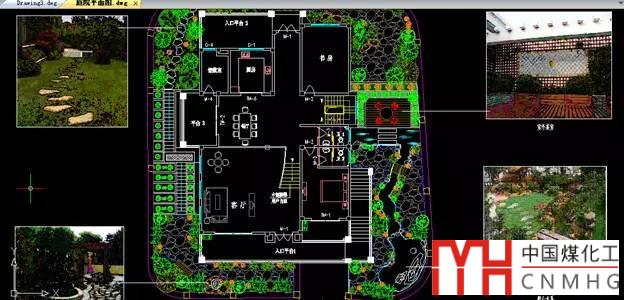

在實際方案設計中，有時需要向圖紙中插入一些實物圖或效果圖，使方案展現得更直觀，更淋漓盡致，如下圖所示。

光柵圖像的插入方式與圖塊類似，均需要指定插入點、縮放比例和旋轉角度，僅在操作細節上有一些區別，下面介紹光柵圖像的插入方法。

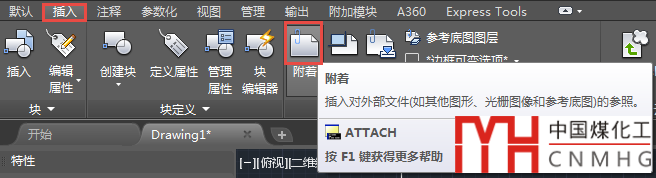

1、選擇“插入>附著”，啟動參照插入功能，如下圖所示。

在低版本，光柵圖像和DWG圖紙等附著是分開的，就需要選擇“插入>光柵圖像>附著”，然后會彈出選擇圖像文件的對話框，直接瀏覽選擇圖像即可。高版本，各種不同文件的附著都統一用附著（ATTACH）命令，如果要附著光柵圖像，需要在文件類型中選擇“所有圖像文件”。

如果輸入命令：imageattach的話，彈出的對話框是一樣的，但下面的文件類型就會自動選擇“所有圖像文件”。

2、在“選擇參照文件”對話框中選擇目標圖像文件，單擊“打開”按鈕。

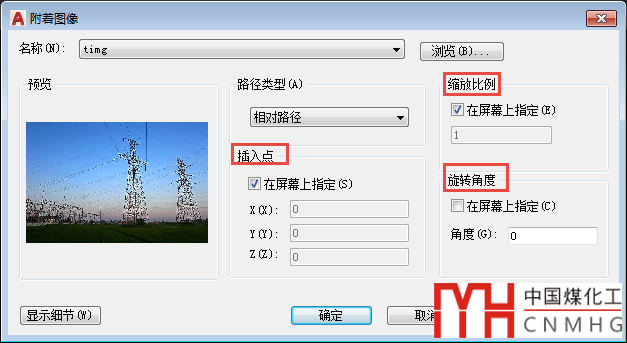

3、與圖塊插入類似，可以在附著圖像對話框中設置圖像的插入點、縮放比例和旋轉角度，確定參數后單擊“確定”按鈕，開始插入圖像。

默認狀態下旋轉角度被設置為0，而插入點和縮放比例勾選了“在屏幕上指定”。如果我們事先就知道光柵圖像的插入點坐標以及縮放比例，可以取消勾選“在屏幕上指定”，在對話框中直接輸入數值。

但對于初學者，我們可采用默認選項，可直接單擊“確定”按鈕，在圖形窗口中指定插入點和比例。

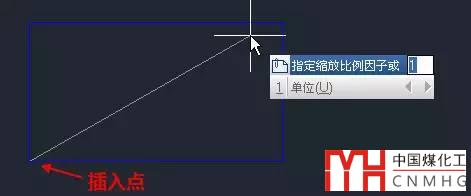

4、在圖中單擊確定圖像的左下角點，也就是圖像的插入點，然后命令行會提示輸入“縮放比例”，此時我們可以在命令行直接輸入比例，也可以拖動光標通過圖像的右上角點來確定圖像的大小，如下圖所示。

縮放比例默認值為1，我們直接回車圖像將按1:1插入。如果我們對光柵圖像的尺寸有嚴格的要求，建議在圖像處理軟件里將圖像的尺寸設置好，然后在CAD中按1：1插入。

需要注意的是，在這種圖像插入方式中，CAD圖紙中只是保留了圖像的路徑信息，并在適當?shù)奈恢蔑@示圖像，并沒有將圖像保存CAD圖紙中。換而言之，CAD圖紙與圖像依然是兩個獨立的文件，只不過在這兩個文件中存在某種“鏈接”關系而已。您可以利用任何一款圖像編輯軟件編輯、修改圖像，當再次打開CAD圖紙時，圖紙中圖像的顯示自動發生變化。

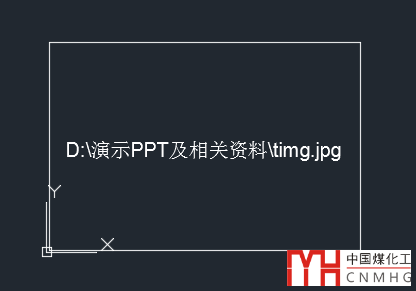

不過，由于僅僅是建立了“鏈接”關系，而并非將圖像“納入其中”， 當您刪除圖像，或者沒有將CAD圖紙與圖像一起拷貝給其他人時，就會發生打開CAD圖紙時找不到圖像的情況，直接的后果是CAD圖紙無法正常顯示，只顯示一個文件路徑，如下圖所示。

你可能會問：

那在CAD中，有沒有其它方法將圖像直接存到CAD圖紙中呢？

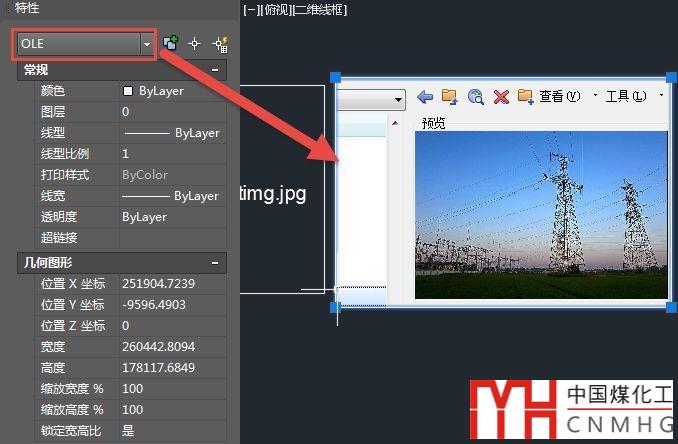

有，就是“OLE“方式，我們可以在圖像處理軟件，例如PS或畫圖里選擇要的圖像，然后按(CTRL+C)將圖像復制到WINDOWS的剪貼板，然后切換到CAD中（CTRL+V）將圖像粘貼到CAD里，這樣圖像就是保存在圖中一個OLE對象，如下圖所示。

總結：

光柵圖像的插入操作非常簡單，對于初學者，需要注意光柵圖像雖然插入到CAD中，但在CAD文件中記錄的只是一個圖像的路徑，如果你在插入后，刪除或移動了光柵圖像，光柵圖像將無法顯示。這里只講了插入光柵圖像的基本操作，光柵圖像還可以裁剪、設置透明，另外還有上面提到的OLE，在入門教程就不再詳細講解了，如果你感興趣，可以查看本信息相關的文章。
