在寫個教程送給你，感謝你讓我常駐訂閱號橫欄！【數據繪圖】 推文中，提到了如下圖所示的氣泡圖，

這個圖和一般的氣泡圖稍有不同，這個圖排列的比較整齊，暫且稱之為橫豎對齊排列的氣泡圖，這個圖表示了時間和城市兩個變量相對應的第三個變量的取值情況。如何來繪制這個圖形，關鍵是設計數據的結構。

• 數據格式

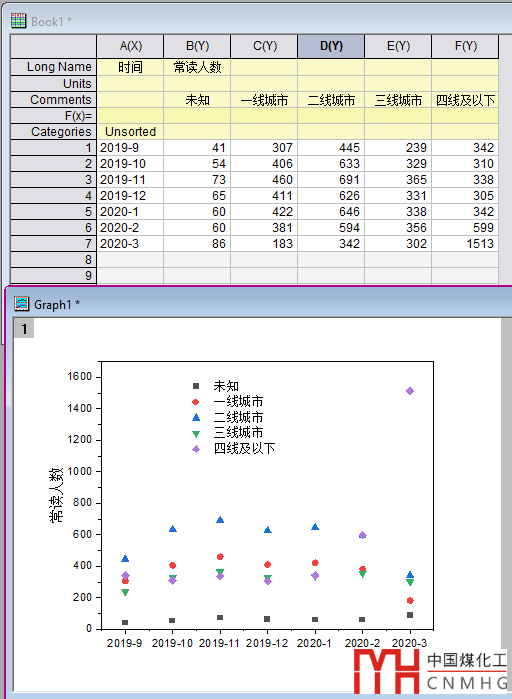

  • 一般情況下我們會使用如下的格式來存儲數據，每列代表一個完整的變量（此為寬格式數據）。這種格式可以繪制如下的散點圖等圖形。

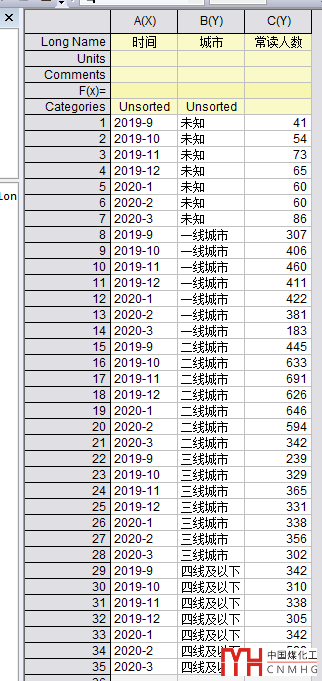

  • 同時也可以使用如下的格式來存儲數據，每一行代表一個變量的取值（此為長格式數據）。這種格式可以直接繪制橫豎對齊排列的氣泡圖。



• 圖形繪制

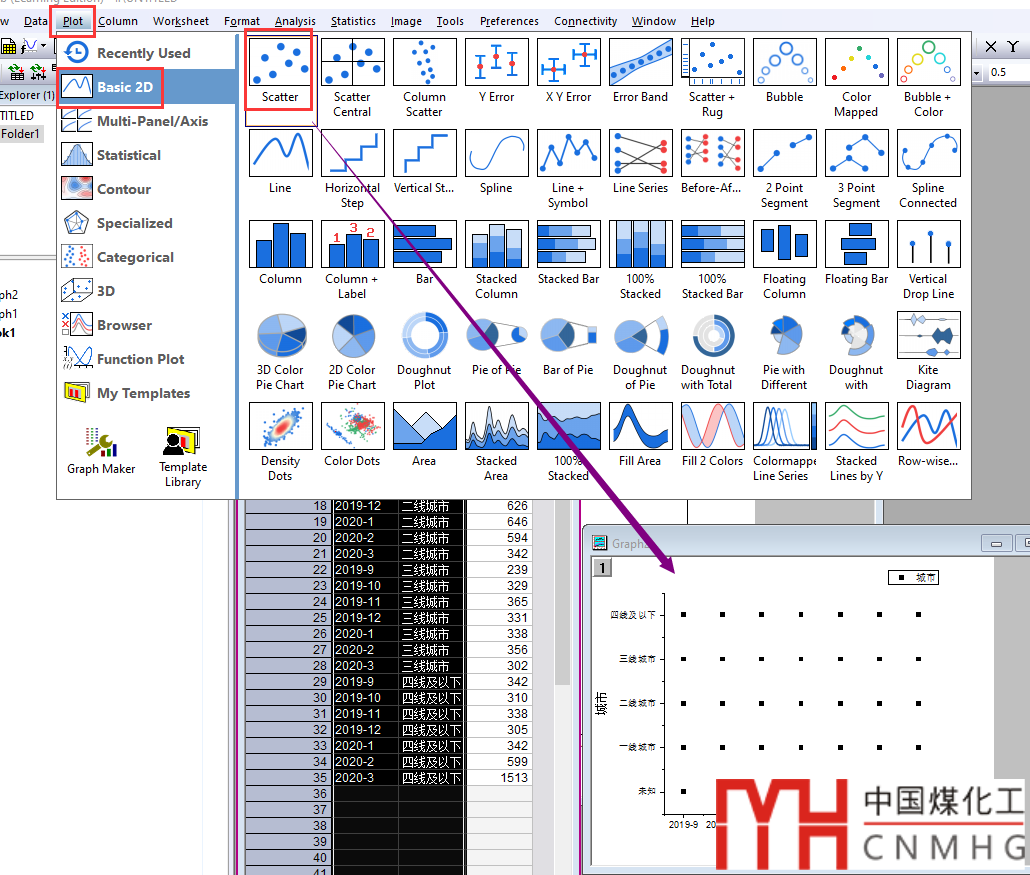

  • 選中AB兩列，繪制Scatter Plot散點圖。顯示的Scatter Plot散點圖與常規的散點圖先比，是不是排列的很整齊？





• 氣泡格式設置：雙擊散點，打開Plot Properties對話框，設置圖形的格式。

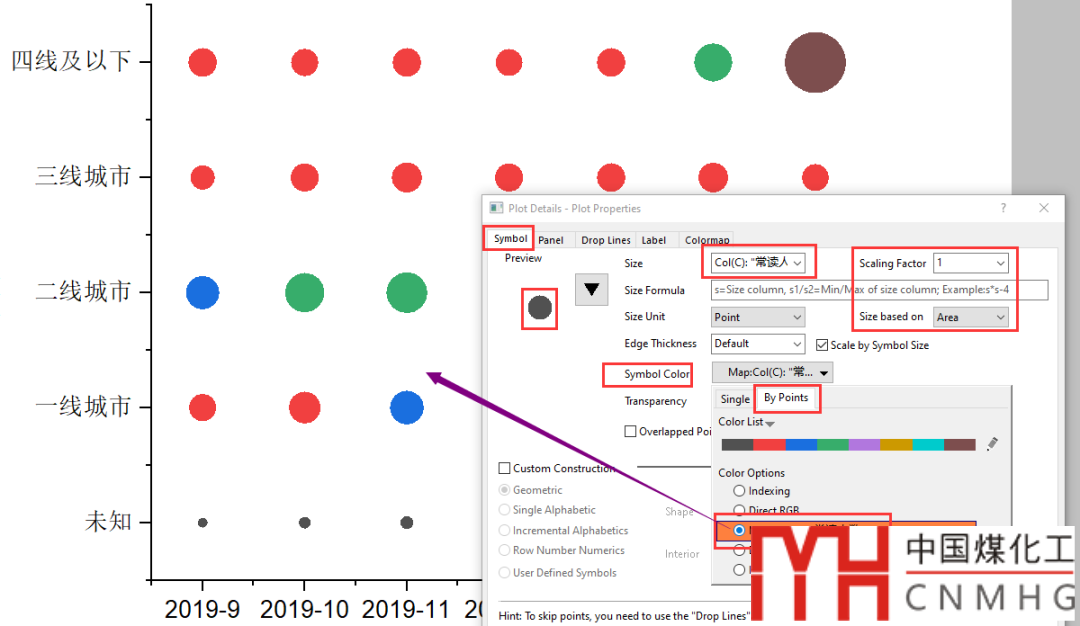

  • 在Symbol頁面，將散點的形狀設為實心圓，Size選為C列（人數），把Scaling Factor和Size based on選為合適的值，顏色選為By Points，Color Options選為Map，數據來源為C列（人數）。



  • 在Colormap頁面，點擊Fill，設置配色。

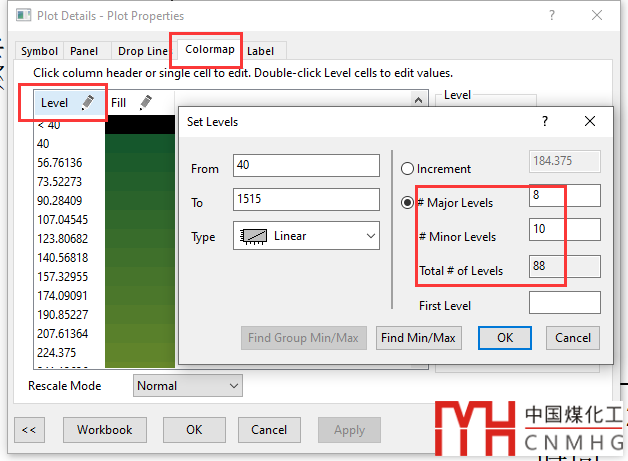

  • 在Colormap頁面，點擊Level，打開Set Levels，將Total # of Levels設置大一些，使得顏色變化更光順。

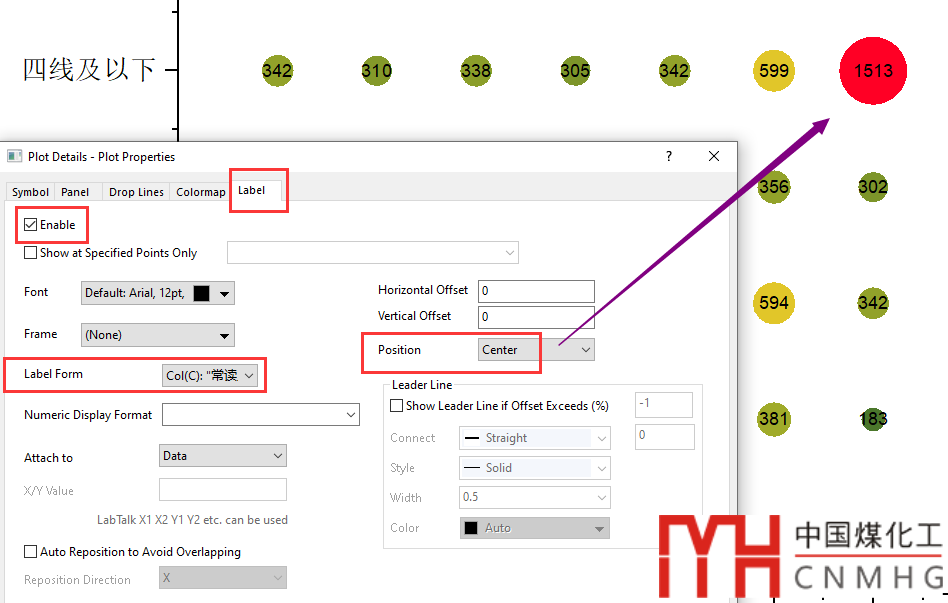

  • 在Label頁面，勾選Enable，設置標簽來源為C列（人數），設置標簽字體、位置等。





• 坐標軸格式設置：雙擊坐標軸，打開坐標軸格式設置對話框。

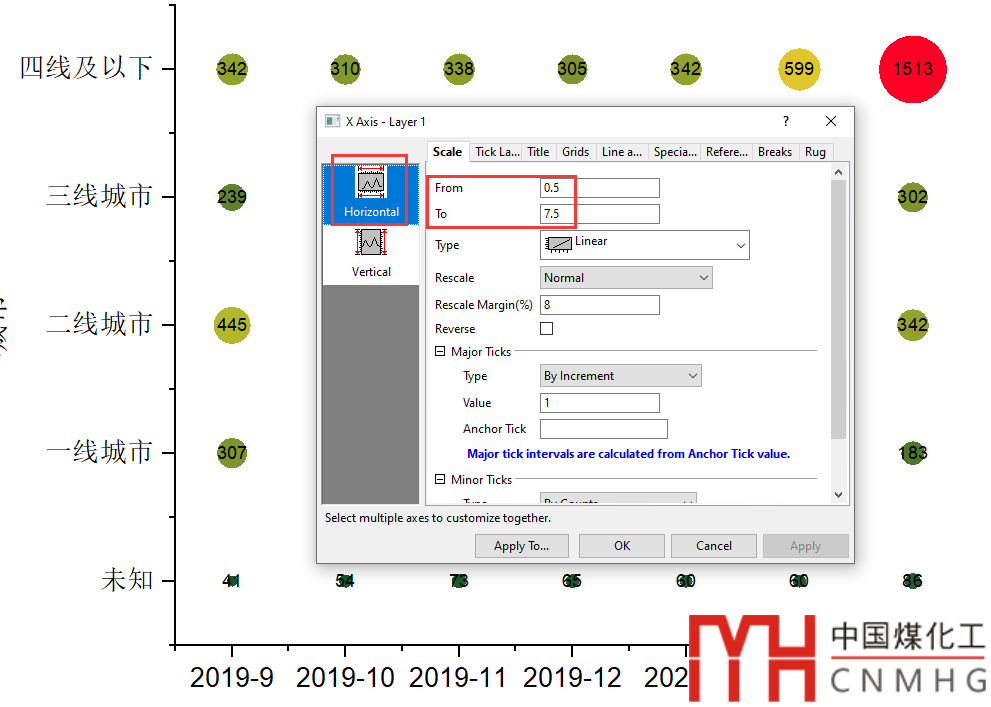

  • 在Scale頁面，將縱坐標軸范圍設為0.5-5.5，橫坐標范圍設為0.5-7.5。（根據數據的實際情況來調整）



  • 切換到Grids頁面，分別勾選顯示水平和垂直方向上的Major Grids，勾選Opposite，顯示外邊框。



  • 進一步的坐標軸格式設置，比如隱藏坐標軸的Ticks、Title等。





• 其他格式設置：

  • 調整Scaling Factor，使得氣泡再大些。



  • 氣泡大了后問題又來了，部分氣泡被Frame給Clip掉了。切換到Layer Properties頁面，將Diaplay/Speed下的Clip Data to Frame的勾選去掉即可。

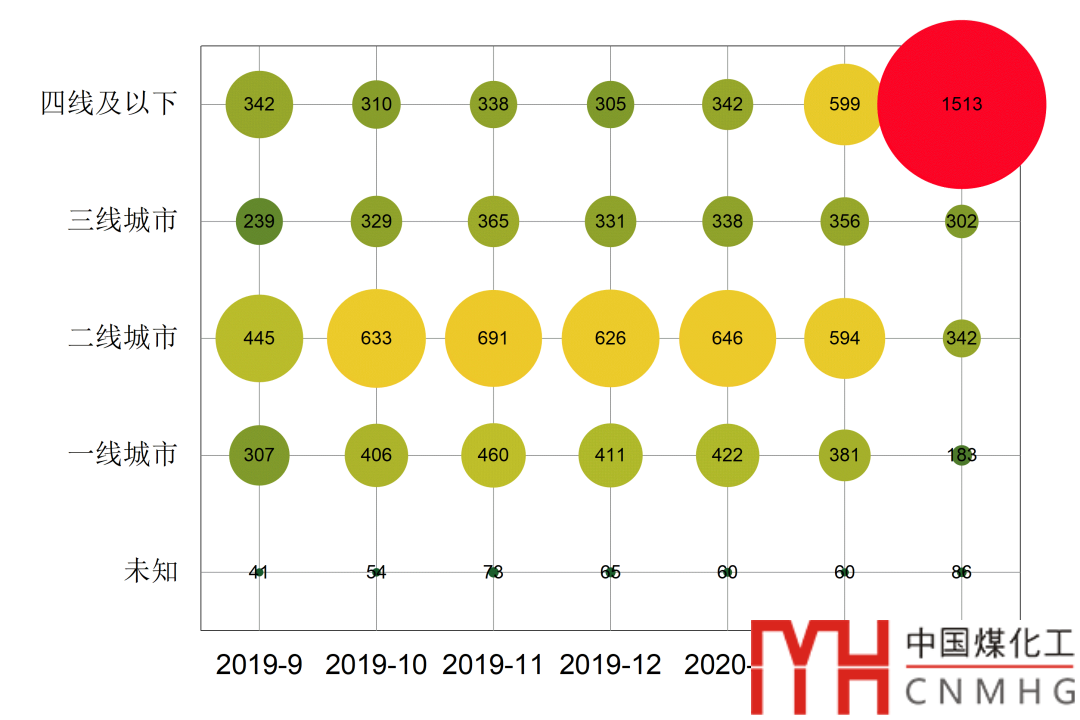

• 完成圖形的繪制！
